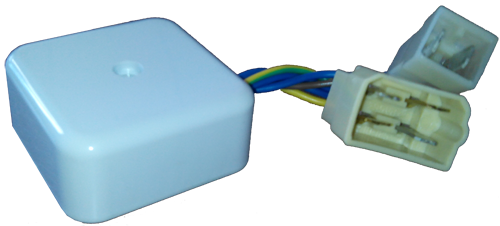

Контроллер УСС SRDC-03.1
Инструкция по эксплуатации
Новокузнецк, 2017г.
Назначение
Контроллер УСС SRDC-03.1 (далее "контроллер") предназначен для совместного использования с устройствами съема сигнала, преобразующих угол поворота выходного вала измерителей объема (расхода) жидкости в выходной сигнал в виде последовательности импульсов напряжения (тока), и навигационного оборудования (трекерами) любого производителя, имеющего вход для подсчета импульсов.
Контроллер устраняет "откат" импульсов во время окончания выдачи топлива, ложную выдачу импульсов при колебаниях жидкости в устройстве съема сигнала (например, во время движения машины), а также из-за люфтов в механических соединениях.
Дополнительно контроллер имеет выход стабилизированного напряжения +13,8В для подключения устройства съема сигнала.
Технические характеристики
1. Напряжение питания, В: 10..30
2. Максимальный ток потребления, мА: 70
3. Входное сопротивление, кОм: 1,5
4. Выходное сопротивление, кОм: 1
5. Амплитуда импульсов на выходе, В: 5
6. Максимальная частота импульсов, Гц: 700
7. Максимальная долговременная мощность выхода +15В, Вт: 1,5
8. Габариты (ШхДхВ) без учета разъемов, мм: 45х45х20
Условия эксплуатации
1. Температура окружающей среды, °С: -40..+50
2. Относительная влажность, %: 93 при 35°С без конденсации влаги.
Подключение контроллера
Назначение выводов разъема контроллера приведено на рис.1.
Контроллер рекомендуется устанавливать в кабине под панелью, рядом с навигационным блоком.
При подключении выходных сигналов 1 и 2 УСС к контроллеру, необходимо соблюсти их правильность (полярность), т. е. сигнал 1 на 1-й вход, сигнал 2 на 2-й. При неправильном подключении подсчет импульсов производиться не будет. Правильность можно проверить вращением вала УСС в необходимом направлении.

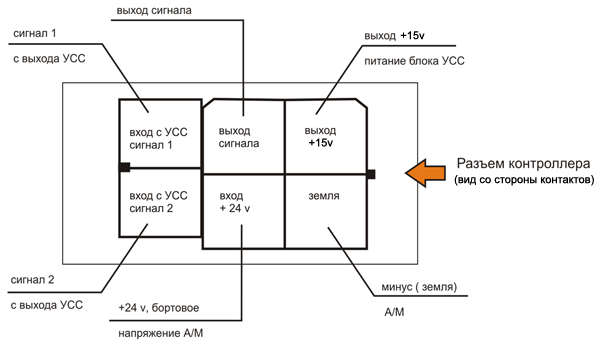

Рисунок 1 - назначение выводов разъема
