Инструкция по работе с презентационным оборудованием в 110КПМ

Начало работы

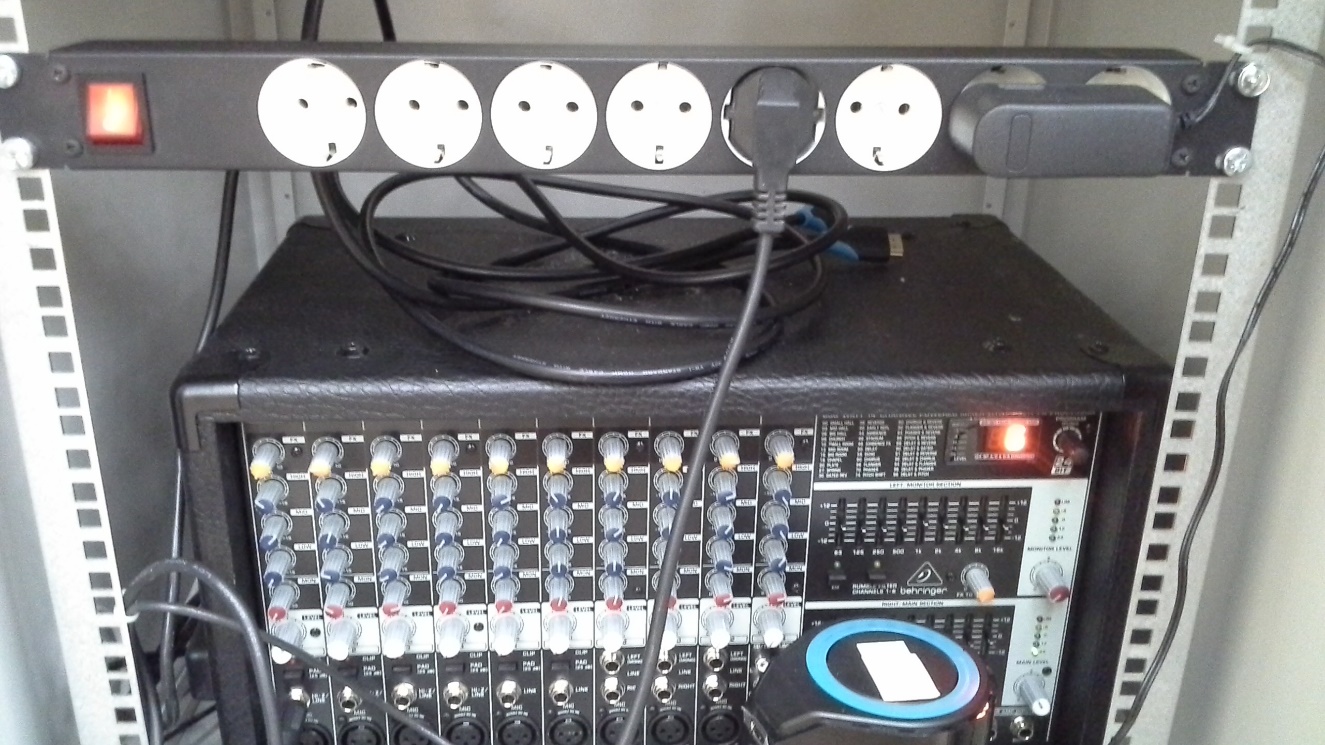

Включить сетевой фильтр, расположенный на правой внутренней боковой стенке ближайшего к трибуне стола.

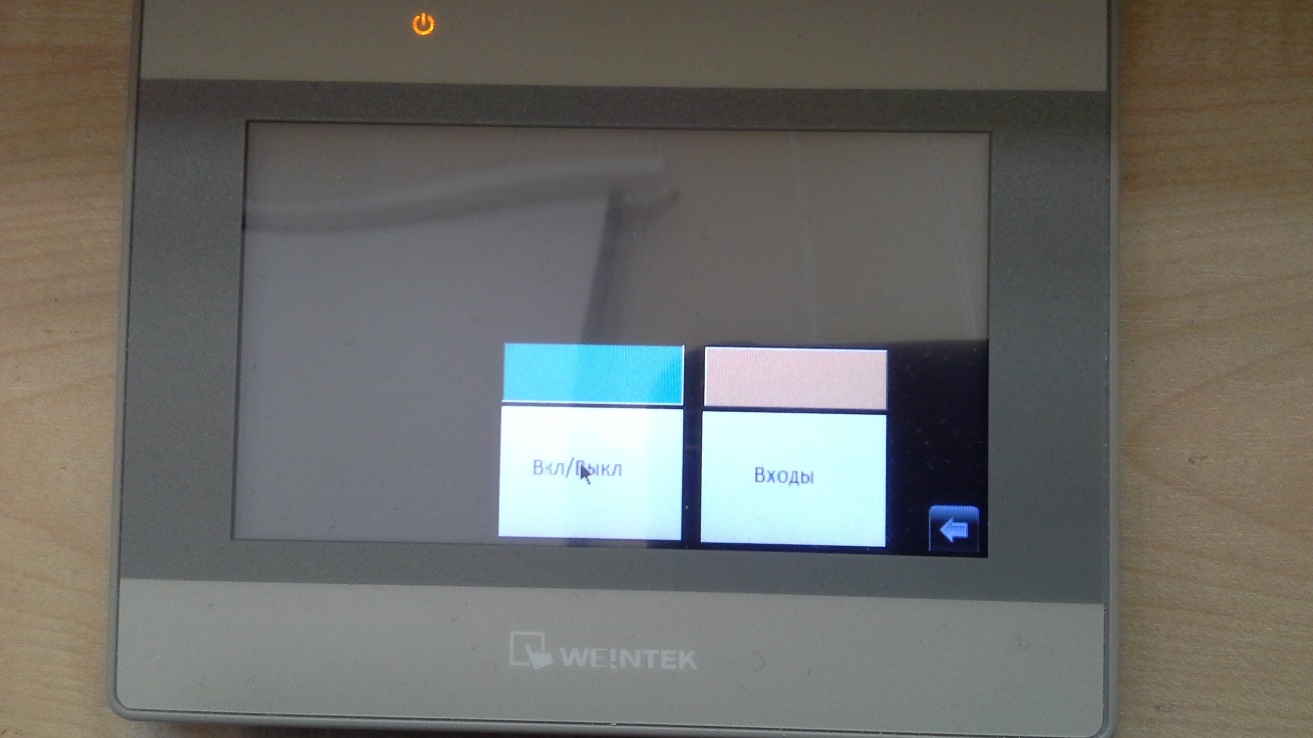

Дождаться появления на сенсорной панели управления Weintek, расположенной в верхней части трибуны, двух кнопок: «Вкл/выкл» и «Входы».

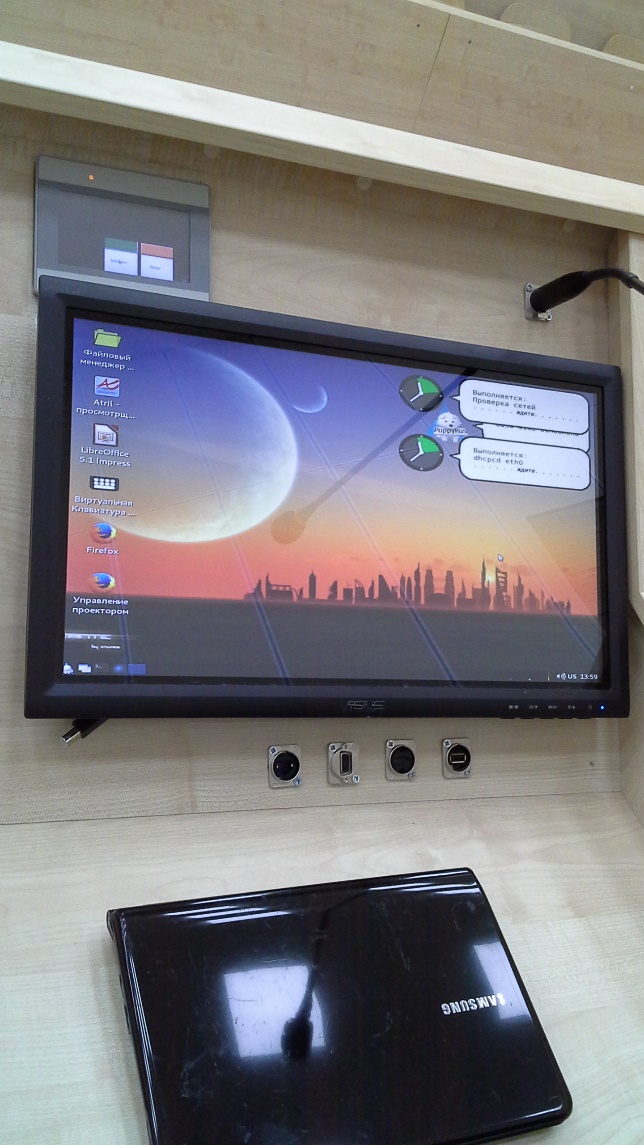

Нажать на кнопку «Вкл/выкл», чтобы ее индикатор загорелся зеленым цветом. Дождаться загрузки операционной системы и появления рабочего стола на сенсорном экране Asus.

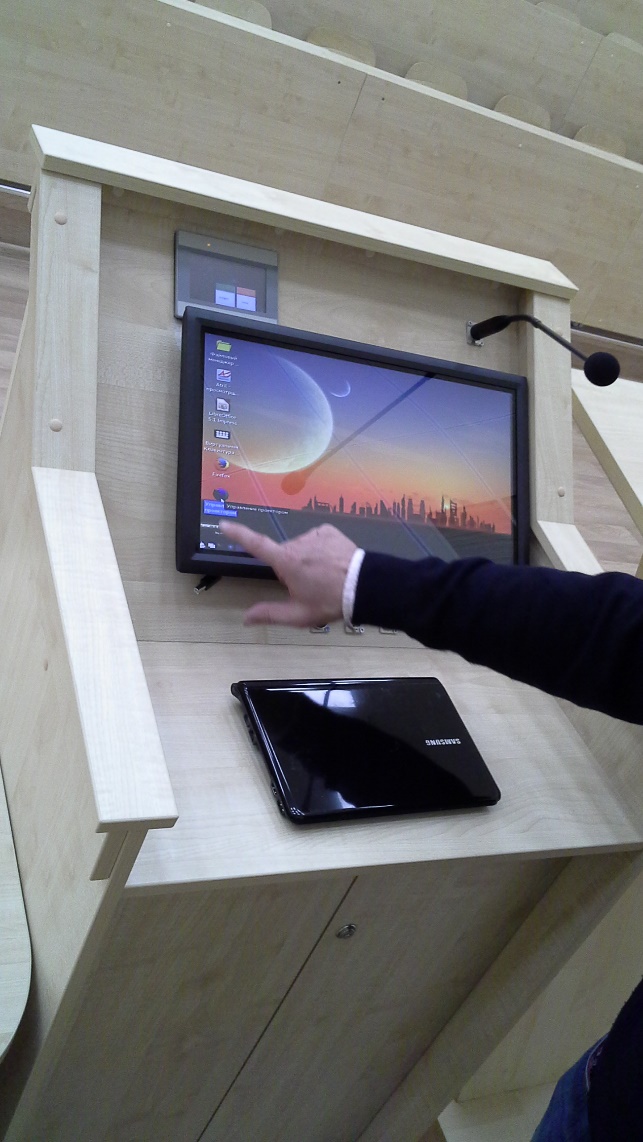

Одиночным кликом запустить на рабочем столе ярлык «Управление проектором».

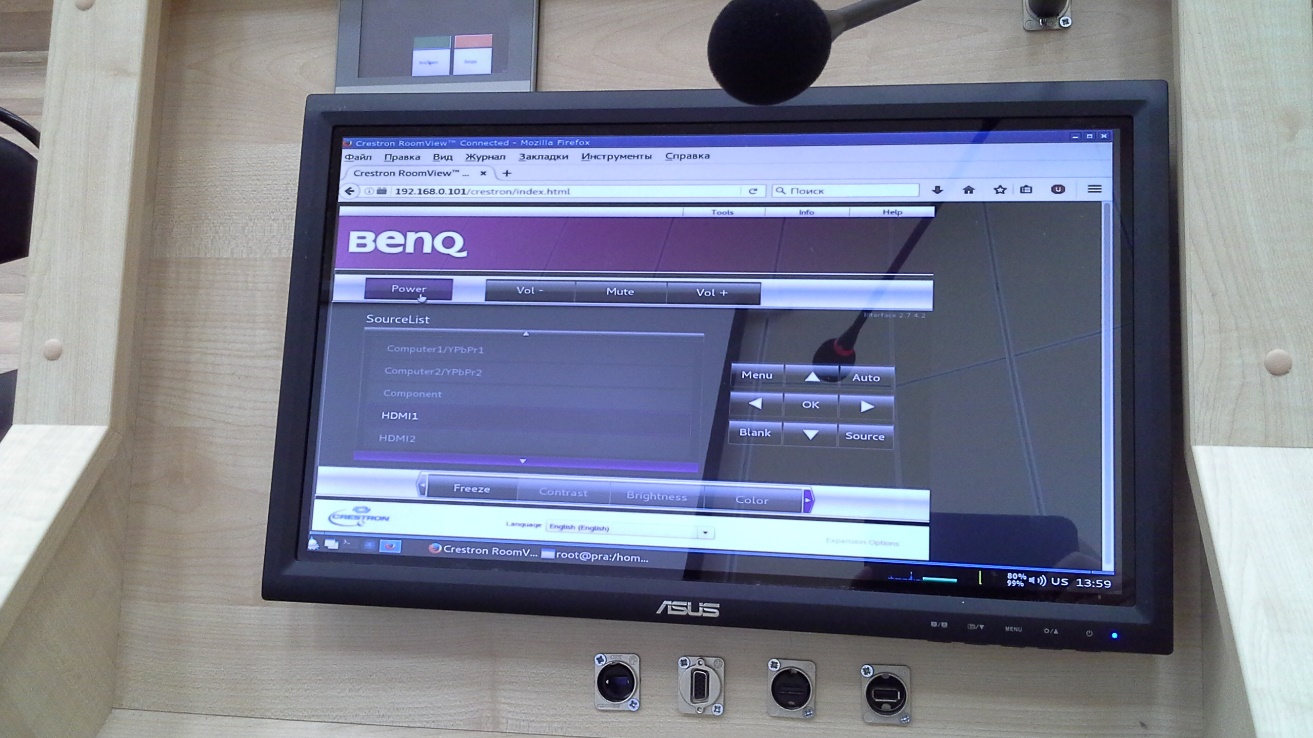

Дождаться появления на экране панели управления проектором:
    Нажать кнопку «Power».

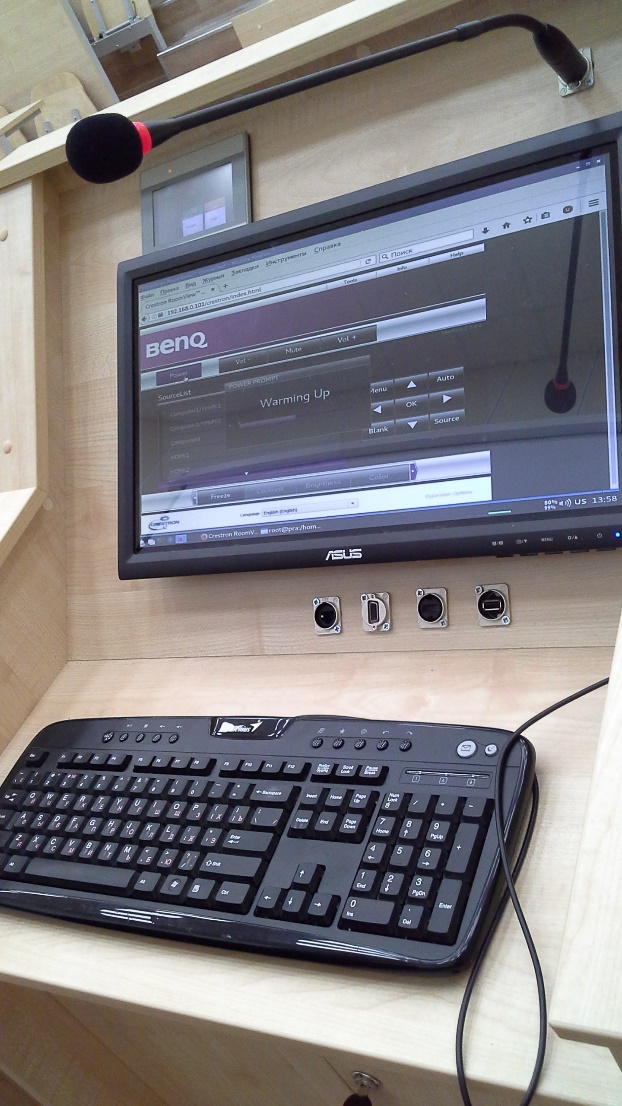

    Должен появиться индикатор «Warming up».

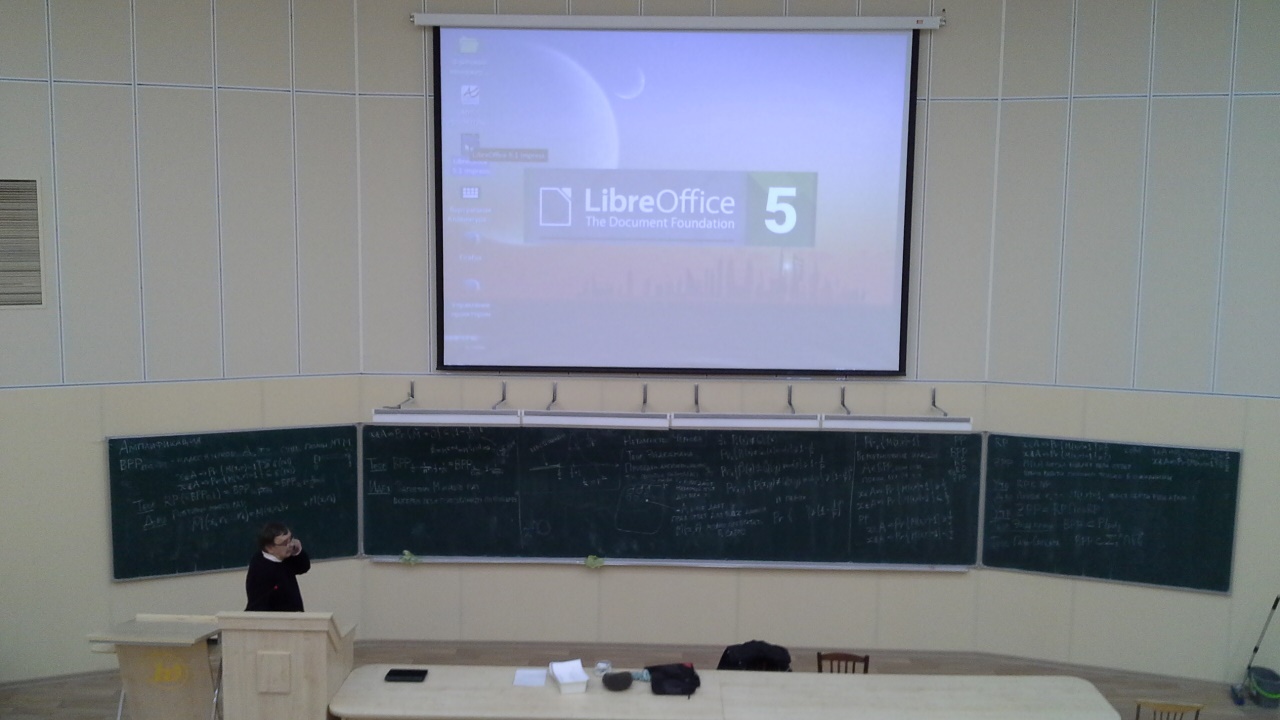

    Когда он погаснет, проектор должен отображать на большом экране информацию, копирующую рабочий стол сенсорного экрана.


    Если этого не произошло, переключите вход проектора в режим «HDMI1».


Подключение ноутбука

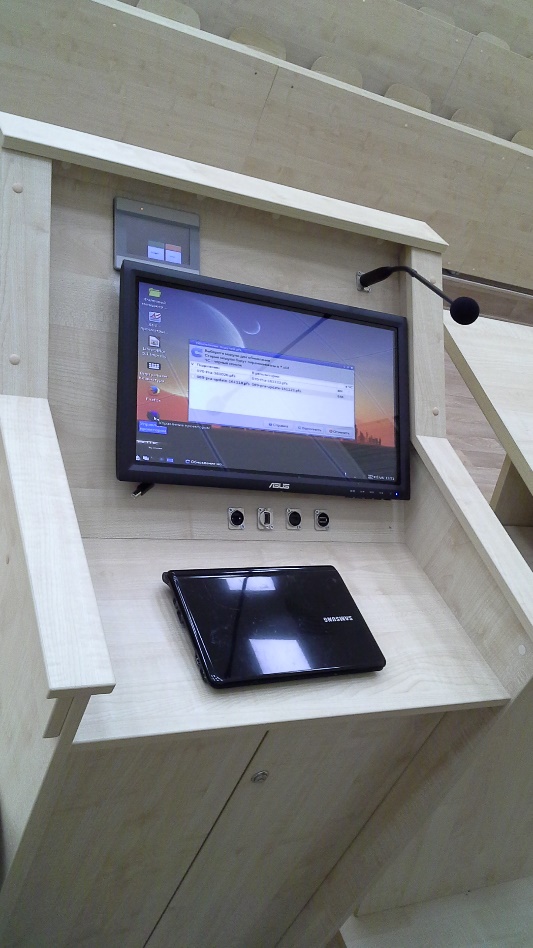

Если необходимо использовать ноутбук, то его кабель питания нужно подключить к сетевому фильтру, а его видеовыход (VGA или HDMI) необходимо подключить к соответствующему разъему на верхней части трибуны.


Для того, чтобы проектор начал выводить изображение с ноутбука, необходимо на сенсорной панели нажимать кнопку «Входы». Эта кнопка циклически перебирает подключенные входы. Нужно повторять нажатие кнопки «Входы» до появления на экране требуемого сигнала.

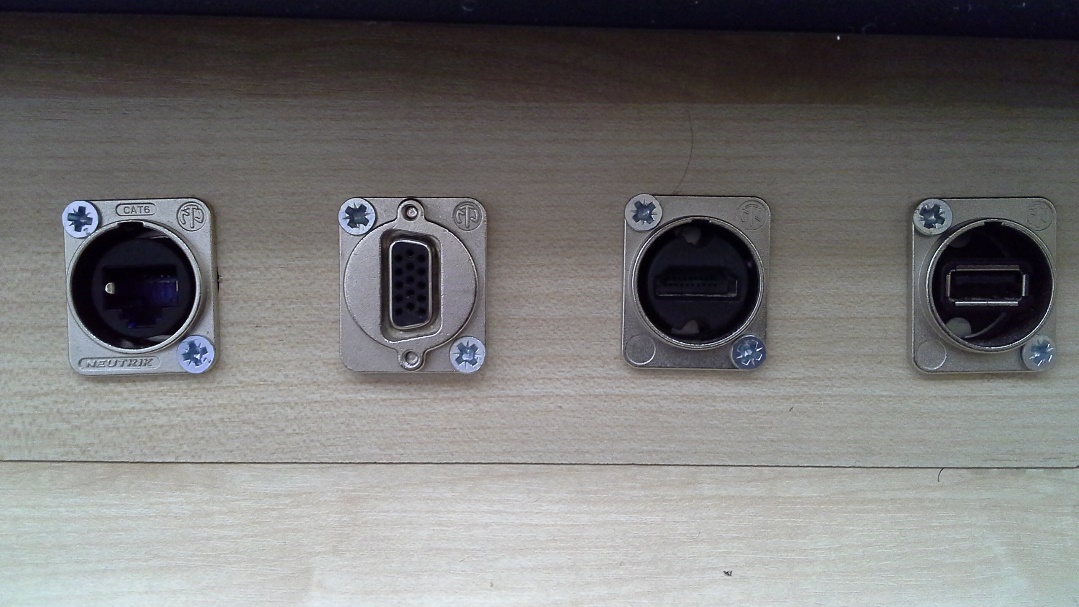

После очередного нажатия на эту кнопку необходимо подождать около 10 секунд, чтобы соответствующий вход подключился к проектору. Возможно использование ноутбука в режиме вывода по локальной сети на экран информации с него с использованием программы «Qpresenter». На трибуне имеются следующие разъемы: LAN (для подключения к локальной сети), VGA, HDMI и USB. Разъем USB можно использовать для подключения флешки с презентациями к встроенному компьютеру.

Завершение работы

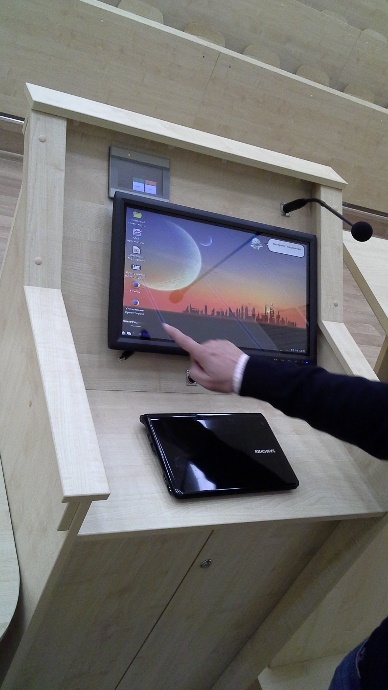

Запустить на рабочем столе ярлык «Управление проектором».

Дождаться появления на экране панели управления проектором:
    Нажать кнопку «Power». Должно появиться сообщение о подтверждении выключения проектора.

    Нажать кнопку «Yes». Должен появиться индикатор «Cooling down». Когда он погаснет, проектор перейдет в выключенное состояние.
Нажать на кнопку «Вкл/выкл» на сенсорной панели Weintek, чтобы ее индикатор загорелся красным цветом.


Выключить сетевой фильтр, расположенный на правой внутренней боковой стенке ближайшего к трибуне стола.


Убедительная просьба: посторонние предметы (мел, тряпки и т. п.) на рабочую поверхность не класть
