ЦЕНТРАТОРЫ РОЛИКОВЫЕ И ВРАЩАЮЩИЕСЯ ПЕРЕВОДНИКИ

  В процессе проведения работ в горизонтальных и наклонно-направленных скважинах при вращении колонны бурильных труб на участках набора угла, падения угла и горизонтальном участке возникают переменные нагрузки не позволяющие устанавливать необходимую контролируемую нагрузку и момент вращения на забое скважины.

  Один из методов, который используется, чтобы управлять оборудованием на забое это размещение центраторов роликовых вращающихся или переводников с вращающимся корпусом, так чтобы обеспечить точки опоры на проблемных углах скважины и обеспечить свободное  проворачивание и продольное движение колонны бурильных труб.

  Проворачивание колонны СБТ в центраторах роликовых вращающихся или переводников с вращающимся корпусом может позволить продлить эксплуатационный ресурс СБТ и сократить расходы на проведение дорогостоящего капитального ремонта, так как минимизируется трение бурильного замка о стенки эксплуатационной колонны и соответственно его износ.

  Количество роликовых вращающихся центраторов или переводников с вращающимся корпусом рассчитывается исходя из длины наклонного  или горизонтального участка ствола скважины (Рис. 1).

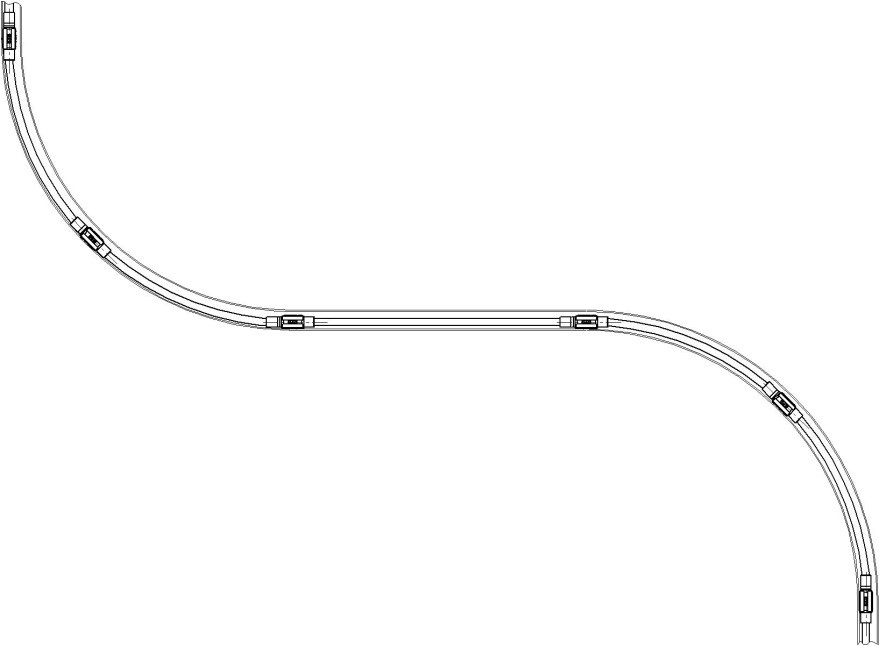

Рис. 1

  для проведение операция в горизонтальных и наклонно-направленных скважинах изготавливает центраторы роликовые вращающиеся типа ЦР (Рис. 2) и переводники с вращающимся корпусом типа ПВ (Рис.  3)

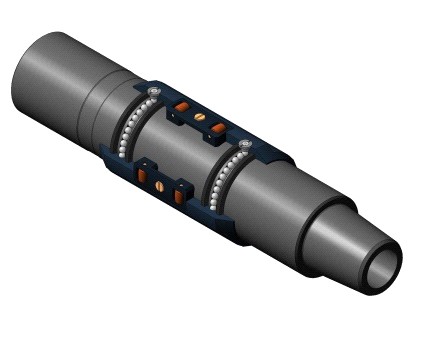

  Рис. 2

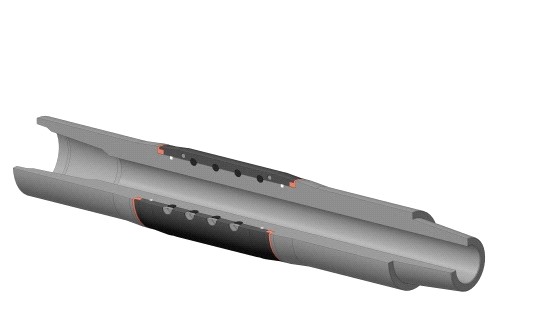

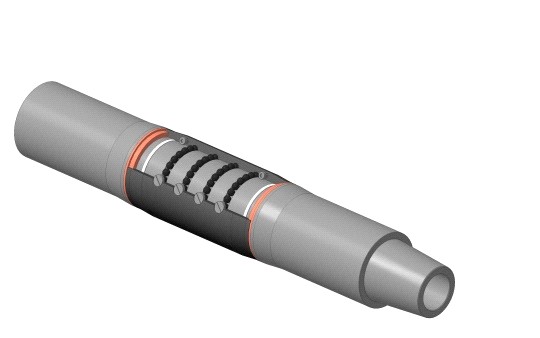

Рис. 3

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

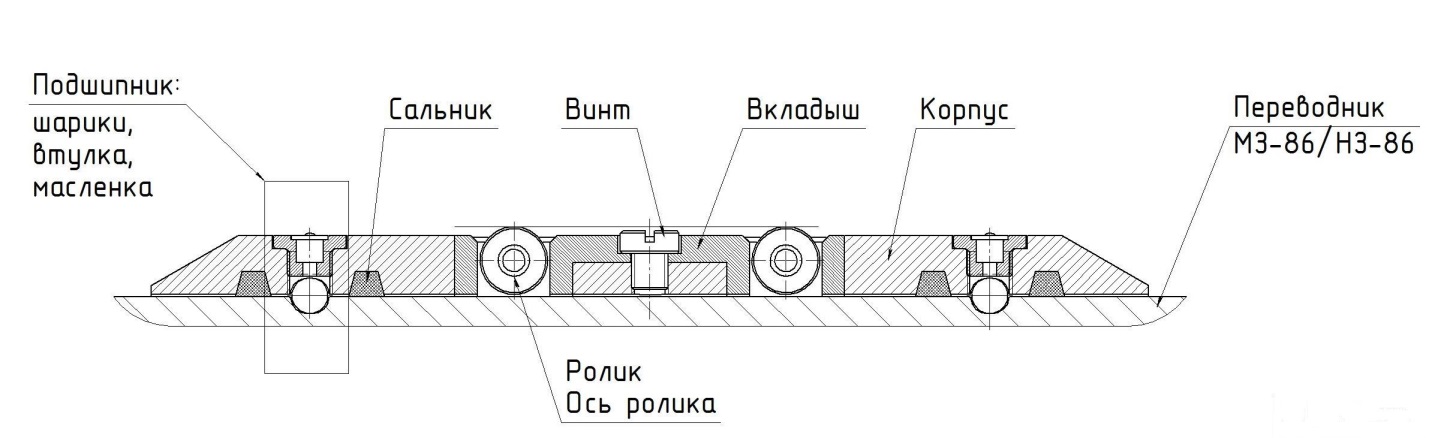

  Центратор роликовый вращающийся (Рис. 4) состоит из: основного корпуса выполненного в виде переводника с замковой резьбой, корпуса цетратора в 4-х лопастях которого размещены по 2 ролика закрепленные на осях, 2-х подшипниковых узлов обеспечивающих вращение центратора вокруг оси основного корпуса, заправочные пробки для смазки подшипников и 4-х сальниковых уплотнений препятствующих попаданию вовнутрь механических примесей.

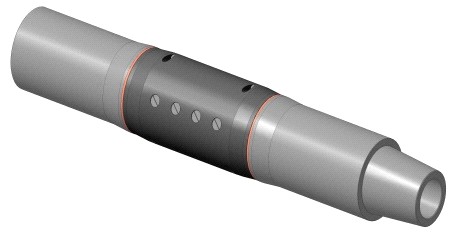

Рис. 4

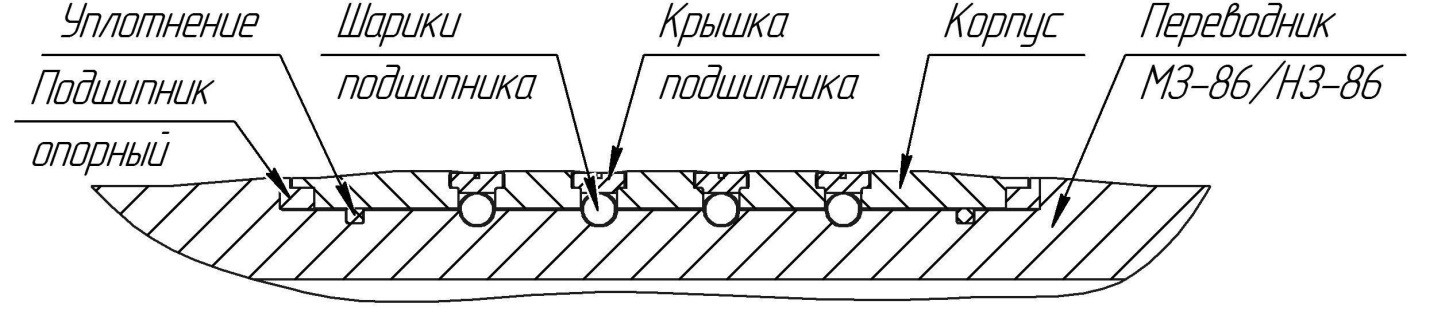

  Переводник с вращающимся корпусом (Рис. 5) состоит из: основного корпуса выполненного в виде переводника с замковой резьбой, вращающегося корпуса, 4-х подшипниковых узлов обеспечивающих вращение вокруг оси основного корпуса, опорного подшипника скольжения, крышек подштпника для смазки подшипников и 2-х сальниковых уплотнений препятствующих попаданию вовнутрь механических примесей.

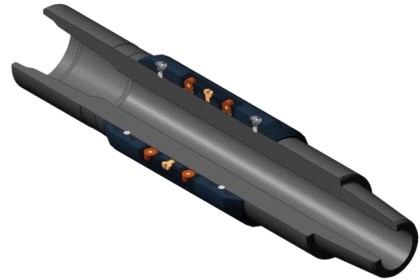

Рис. 5

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Шифр изделия	Диаметр эксплуатационной колонны, мм	Наружный диаметр центратора по роликам, мм	Наружный диаметр корпуса, мм	Внутренний проходной диаметр, мм	Количество роликов, шт.	Длина, мм	Присоединительная резьба
ЦР-136	168,0	136,0	105,0	50,0	8	560,0	З-86
ПВ -114	146,0	114,0	105,0	50,0	1	700,0	З-86

*Допускается изготовление по размерам заказчика.
