ПЕЧЬ-КАЛОРИФЕР
(типа КН-50, КН-100, КН-200,
КН-400, КН-600)
Техническое Описание
Инструкция по монтажу и эксплуатации.
(ТУ 4858-001-57451225-2005)
1. Назначение печи-калорифера.
Конвекционная газогенераторная печь-калорифер предназначена для экономичного воздушного отопления жилых и производственных помещений, гаражей, дач, теплиц, подвалов, кунгов, сушильных камер, мобильных вагон-домов, а также для разогрева и приготовления пищи. Полностью автономна ( не требует эл. энергии, газа, воды и т. д.) Равномерно обогревает весь объем помещения, так как создает турбулентный поток нагретого воздуха, приводя его в движение. Очень эффективны и экономичны, имеют малые размеры, просты в монтаже и обслуживании. Работают на твердом топливе.
2. Перечень модификаций и технические данные.
Наименование параметров | КН-50 | КН-100 | КН-200 | КН-400 | КН-600 |
Объем отапливаемого помещения (мі) | 50 | 100 | 200 | 400 | 600 |
Мощность, (кВт) | 1,5 | 3 | 6 | 12 | 18 |
КПД, до (%) | 90 | ||||
Диаметр дверцы топки, (мм) | 250 | 290 | 360 | ||
Диаметр дымохода, (dy мм) | 100 | 149 | 204 | ||
Объем камеры сгорания (мі) | 0,06 | 0,105 | 0,185 | 0,356 | 0,52 |
Размеры (мм): длина ширина высота | 500 | 600 | 700 | 900 | 1050 |
370 | 430 | 480 | 530 | 600 | |
400 | 500 | 600 | 700 | 750 | |
Масса, (кг) | 39 | 55 | 86 | 124 | 154 |
Расчетная продолжительность работы аппарата в сутки-24 часа

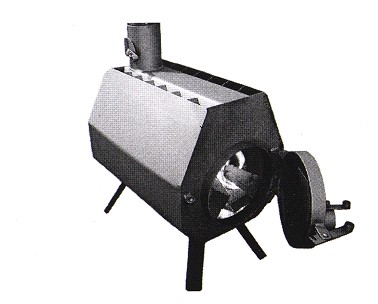

3.Устройство печи-калорифера
3
4
2 2
5 11
1 6
7
8
9
10
Печь-калорифер (КН) представляет собой цельносварную конструкцию из стали марки Ст 3 СП по ГОСТу 15150-69 толщиной не менее 3х мм, покрытую жаростойкой кремнийорганической краской.
Печь состоит: 1 - кожух конвектора (с 3-х сторон охватывает топку) с лопатками «ребрами» - 2; дымового патрубка - 4, с регулятором газификатором - 3; 5 - конвектора; камеры сгорания (топки) - 6; дверцы топки - 7; с регулятором мощности - 8; замком дверцы - 9; подставки - 10; поверхность для приготовления и разогрева пищи - 11.
Сгорание топлива происходит в длительном режиме по принципу газогенерации, что позволяет значительно уменьшить расход топлива и снижает температуру нагрева стенок печи.
Камера сгорания разделена на две части перевалочным листом горизонтально. В камере сгорания расположены форсунки дожига газов. Раскаленные газы топки, получив, свежую порцию кислорода, догорают, выделяя дополнительное тепло.
Заслонками, расположенными на дверце печи (регулятор мощности) и на дымоходном патрубке (регулятор-газификатор) можно регулировать режим горения, а, значит регулировать и поддерживать комфортную температуру в помещении.
Для снижения температуры нагрева стенок печи и равномерного выхода тепла конвектор покрыт кожухом из листовой стали Ст 3 СП толщиной 2 мм. Конструкция кожуха предусматривает равномерное распределение нагретого воздуха по всему помещению. Рядом с печью не образуется «скопления тепла» и конденсата влаги на стенах. В помещении становится тепло уже через 20-30 минут.
Внимание! Производитель имеет право вносить незначительные изменения в конструкцию печи, не ухудшающие ее потребительские качества.
4. Монтаж и эксплуатация трубы.
Печь - калорифер должна присоединяться к обособленному дымовому каналу!
В качестве утеплителя может использоваться: мин. вата, урса, базальтовое волокно и другие теплоизолирующие и противопожарные материалы.
В чердачных помещениях не допускается устройство прочистных отверстий в дымовых трубах.
Обязательным условием установки труб является следующий порядок их расположения: труба помещается в обечайку колена, следующий отрезок трубы так же помещается в предыдущую трубу.
- Не должен иметь горизонтальных участков более 0,5 метра; Должен быть цельным, при применении стальных труб стыки должны быть ВЫПОЛНЕНЫ ГЕРМЕТИЧНО; Должен быть выше конька крыши дома, если крыша плоская, то труба должна возвышаться на 0,5 м над крышей; Минимум два раза в год проводить чистку трубы; Минимальная рекомендуемая высота дымовой трубы 4 метра Та часть трубы, которая выходит из помещения, должна быть утеплена, в противном случае дымоход будет чаще засоряться.
ЗАПРЕЩЕНА! Установка дополнительных задвижек (вьюшек, заслонок) в дымовой трубе.
5. Инструкция по эксплуатации.
5. Перед первым розжигом внимательно ознакомьтесь с настоящей инструкцией и рекомендациями.
ВНИМАНИЕ! При первом протапливании печи промышленные масла, нанесенные на металл и компоненты кремнийорганической краски, выделяют запах, который исчезает через 20-25 минут и в дальнейшем не выделяется. Поэтому первое протапливание печи нужно производить при полностью открытых дверях и окнах или же на улице продолжительностью не менее 1 часа при максимальной загрузке дров. Эта процедура необходима для полной полимеризации кремнийорганической краски.
Убедитесь в нормальном функционировании всех элементов печи.
После первого протапливания тщательно проветрите помещение.
5.1. Перед разжиганием печи оба регулятора (заслонки на дымовой трубе и дверце топки) установите в полностью открытое положение. Растопочный материал поджечь (бумага, щепа, стружка дерева, картон), прогреть дымовую трубу, чтобы появилась тяга, а растопочный материал хорошо разгорелся, затем добавлять основное топливо, стараясь максимально заполнить объем нижней камеры.
5.2. После того как основное топливо разгорелось, вы обязаны закрыть регулятор - мощности, как минимум, на 45 градусов от его продольного положения. Тем самым вы переводите печь в режим газогенерации. Положение регулятора - газификатора, обеспечивающее наилучший процесс газогенерации, индивидуально для каждой высоты дымохода. При дымоходе, превышающем вышеуказанные максимальные значения, регулятор-газификатор можно закрывать более чем на 45 градусов от продольного положения. Только в этом режиме печь обладает максимальным КПД и теплоотдачей, и только в этом режиме разрешена ее эксплуатация.
ПОМНИТЕ: эксплуатировать печь при полностью открытом регуляторе-мощности запрещается!
После того как печь нагрела все помещения, вы можете устанавливать желаемую температуру, прикрывая заслонку регулятора-мощности. Для того, чтобы погасить печь, необходимо установить регулятор-газификатор в продольное (открытое) положение, регулятор-мощности поставить в вертикальное (закрытое) положение - печь медленно погаснет.
Печь легко регулируется, и вы быстро освоите этот процесс. Следует учитывать, что каждый тип печи отвечает за обогрев своего объема помещения при так называемой жилой изоляции (двойные рамы окон, утепленные стены, полы и потолки).
При эксплуатации печи ЗАПРЕЩАЕТСЯ: растапливать печь легковоспламеняющимися и горючими жидкостями, применять в качестве топлива жидкости и газы, а также коксующийся каменный уголь без смеси с другим твердым топливом, сушить одежду и иные горючие предметы, удалять золу и угли из неостывшей топки. Эксплуатировать печь в режиме растопки. Заливать огонь в топке. Обкладывать печь кирпичом или камнем.
ДОБАВЛЕНИЕ ТОПЛИВА. Перед тем как открыть дверцу уже работающей в режиме газогенерации печи, обязательно полностью откройте обе заслонки и подождите 5 минут. Только после этого открывайте дверцу, подкладывайте топливо, а затем установите заслонки в первоначальное положение.
ЗОЛА. Образование золы незначительно. Полностью удалять ее из печи не надо, а наоборот, вы обязаны следить, чтобы дно в топке всегда было покрыто золой, что необходимо для нормальной газогенерации топлива.
ТОПЛИВО. Печь работает на всех видах твердого топлива: дерево, древесные отходы, картон, торфяные брикеты и т. д. Лучше всего применять крупные круглые поленья длиной с саму печь (колоть дрова не надо!) Во всех случаях надо стремиться заполнить весь объем нижней камеры сгорания - только при этом условии достигается период беспрерывной работы на одной закладке топлива в 8-12 часов.
6. Инструкция по монтажу и технике безопасности.
Установка печи-калорифера в месте его эксплуатации должна производиться в соответствии со СНиП 41-01-2003
6.1. Расстояние от топочной дверцы до противоположной стены должно быть не менее 1250 мм. Стену или перегородку из горючих материалов, расположенную на расстоянии менее 1250 мм от топочной дверцы следует защитить от возгорания на расстоянии 500 мм от пола материалами с пределом огнестойкости не менее 0,75 часа.
6.2. Печь устанавливается на стандартную подставку, которая поставляется в комплекте. Подставка устанавливается на огнеупорную основу (лист металла) на расстоянии не менее 0,5 м до сгораемых конструкций ( деревянных стен, обоев и т. д.) Если такое требование не выполнено, то такие поверхности должны быть защищены несгораемыми материалами. Высота от пола до дна топочной камеры не должна быть меньше 150мм.
6.3. МЕРЫ БЕЗОПАСНОСТИ:
6.3.1. Для производственных помещений категории А, Б и В печное отопление применять не допускается.
6.3.2. ЗАПРЕЩАЕТСЯ устанавливать и эксплуатировать калорифер (КН) в дошкольных и приравненных к ним учреждениях.
6.3.3. При растапливании и эксплуатации печи запрещается пользоваться легко воспламеняющимися жидкостями, а также располагать сгораемые материалы ближе 0,5 м к поверхности печи.
6.3.4. Не допускается оставлять печь без надзора при открытой топочной дверце.
6.3.5. Не допускается преждевременно или чрезмерно прикрывать шибер дымохода без соответствующей тяги. Это может привести к дымлению печи через жиклеры вторичного воздуха.
7. Дымление и ухудшение тяги.
Для появления устойчивой сильной тяги после растапливания печи требуется некоторое время. Поэтому при открытии дверцы недавно растопленной печи, работающей в режиме набора температуры возможен незначительный выход дыма в помещение.
ВНИМАНИЕ! Если в процессе эксплуатации печи ухудшилась тяга, необходимо произвести механическую прочистку дымовой трубы металлическим ершом.
В качестве профилактической меры, препятствующей образованию сажевого налета на стенках печи и дымохода, производитель рекомендует интенсивное периодическое протапливание печи сухими осиновыми дровами.
Топка печи только березовыми дровами не рекомендуется, так как это приводит к образованию большого количества дегтя и ухудшению работы печи.
8.Выбор модели печи - калорифера.
Какая модель печей-калориферов подойдет в конкретном случае зависит от объема помещений требующих отопления, температурно-влажностного режима, желаемого времени прогрева и количества людей, одновременно находящихся в данном помещении.
9. Транспортировка и хранение.
Незначительные габариты и масса печи позволяет транспортировать ее на легковом автомобиле.
Жаростойкая кремнийорганическая краска, которой окрашена печь, набирает окончательную прочность только после первого протапливания печи. До этого следует обращаться с окрашенными поверхностями с осторожностью.
В случае с сезонностью печи (дача, загородный дом) ее можно демонтировать и перевести на хранение в другое место.
10.Характерные неисправности и
методы их устранения.
неисправность | причины | методы устранения |
Появление конденсата | Недостаточная теплоизоляция трубы | утеплить трубу. |
Дымление печи Нарушение процесса газогенерации | Недостаточная тяга | -увеличить высоту трубы -прочистить дымоход -утеплить уличную часть трубы. |
11. По результатам испытаний образцов Московским испытательным центром пожарной безопасности (ИЦ ПБ) «Пожполисерт» (протокол испытаний от 01.01.2001г.) Печи калориферы типов:КН-50, КН-100, КН-200, КН-400, КН-600
Изготовленные по ТУ 4858-001-57451225-2005 соответствуют требованиям пожарной безопасности, установленным в НПБ 252-98 при обязательной сертификации.
Сертификат пожарной безопасности
№ НСОПБ. RU. ПР.059.Н.00025 от 01.01.2001
Сертификат соответствия ГОСТ – Р
№ РОСС RU. АВ28.ВО5531 от 01.01.2001
Санитарно-эпидемиологическое заключение
№ 50.РА.02.485.П.000578.04.10 от 01.01.2001
12. Гарантии производителя.
Производитель гарантирует соответствие печи-калорифера (КН) требованиям ТУ 4858-001-57451225-2005 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных ТУ.
Производитель гарантирует нормальную работу печи в течении гарантийного срока при условии соблюдения потребителем правил эксплуатации, предусмотренных настоящей инструкцией.
Гарантийный срок эксплуатации печи устанавливается
на 12 месяцев со дня продажи.
В течение гарантийного срока все обнаруженные потребителем неисправности устраняются бесплатно.
При утере данной инструкции потребитель лишается права на бесплатный ремонт печи.
