Bounce Ethernet коммуникатор

Bounce Ethernet коммуникатор

Модель	Bounce Ethernet коммуникатор	Заметки
Номер модели производителя	02-0030101 02-0040103	Bounce Ethernet Communicator RFV3 (EU) 869MHz – для Европы Bounce Ethernet Communicator RFV3 (USA) 915MHz – для Северной Америки
Описание	Сетевое передающее устройство для электронных дисплеев серии epop	Поддерживает питание по Ethernet (PoE)
Особенности	1 x порт Ethernet на 10Mbit, IEEE 802.3af, PoE 1 x порт питания DC Power Input connection (опционально) 1 x порт USB port для настройки IP адреса	Используйте либо только внешнее питание или PoE – НЕЛЬЗЯ использовать оба способа питания одновременно. По умолчанию IP адрес определяется через DHCP, либо присваивается статически: IP адрес: 192.168.2.50 Маска подсети: 255.255.255.0 Шлюзы, маршрутизаторы и DNS незаданы
Максимальное количество Ethernet Communicators в одной системе	Максимальное количество Ethernet Communicators поддерживаемых версией программного обеспечения v3.2 Bounce Software Suite 12 штук.
Максимальная длинна TCP/IP кабеля	Максимальное расстояние от коммуникатора до компьютера/Ethernet разветвиметров.	Данное ограничение не должно быть нарушено ни в коем случае.
Требования по открытым портам TCP	TCP порт 17170 и TCP порт 17171	Для подключения Bounce Data и Bounce Management соответственно
Габаритные размеры ширина  х высота х толщина	190.80 x 127.25 x 44.73 мм	Не считая антенну.
Размер антенны (длин. x диам.)	85 x 9 мм (макс)	Радиочетвертьволновая антена, SMA коннектор
Вес	313 грамм
Сертификаты по РЧ излучению	EN300-220, FCC ID: VC7 120-0084	Данные о других сертификатах могут быть предоставлены по запросу.
Излучение	EN301-489, FCC Часть 15 Маломощное передающее устройство
ЭМ безопасность	IEC 60950-1, CB, UL60950, CSA C2202 No. 60950-1-07
Соответствие RoSH	Директива 2002/95/EC
Соответствие WEEE	WEEE/DB00248QZ
Диапазон рабочих температур	От 0 до +65C
Диапазон температур хранения	От -20 до +70°C
Рабочая радио частота	Находится в пределах 868МГц до 915 МГц ISM диапазона. Точное значение устанавливается при производстве  в зависимости от норм страны применения – 2-двусторонний беспроводной канал	Рабочая радио частота отличается в зависимости от страны (региона) применения устройства.
Уровень мощности РЧ сигнала	+10дБм для Европы +0 дБм для Северной Америки	От 863.2 МГц до 869.85 МГц – (Европа) От 902.5 МГц до 927.5 МГц – (Северная Америка)
Чертеж	См. Схему ниже
Материал	ABS пластик Индекс огнеупорности 94-5VA
Цвет	Кремовый
Варианты крепления	FF090 Держатель FF097 Стенное крепление FF093 Увеличенный держатель	Крепеж из оргстекла подходит для большинства подвесных потолков Крепление для того чтобы вынести сигнал от стены для улучшения сигнала. Большая площадь крепления.
Доступность товара под заказ	Немедленная
Кол-во шт в коробке	1 (Один)
Содержимое поставки	Ethernet передатчик Зарядное устройство  18Вт 5.3В 2.5А Ethernet кабель (0,5 м) Радиочетвертьволновая SMA антенна (установлена на устройство)	PSU is not required if PoE connectivity used.
Размер коробки	230 x 230 x 85 мм
Вес коробки	479 грамм	Брутто.

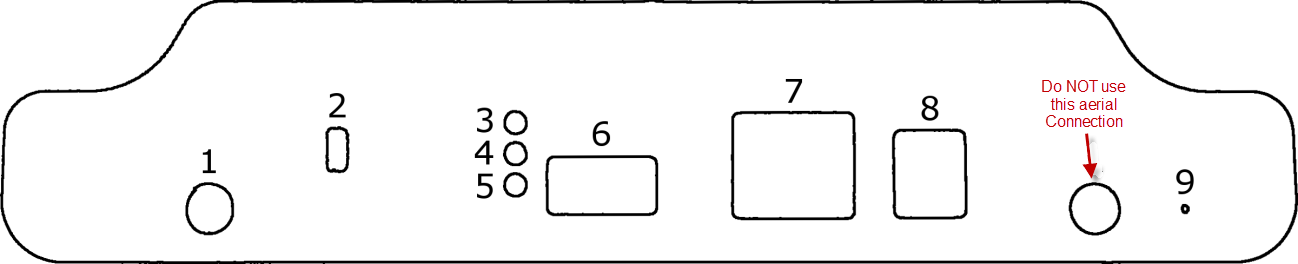

Bounce Ethernet коммуникатор  – вид сзади

Подключение антенны – Использовать только левый разъем – второй разъем не подключен. Индикатор состояния (Зеленый/ Оранжевый /Красный) Индикатор РЧ передачи 1 (Оранжевый) Индикатор питания (Зеленый) Индикатор РЧ передачи 2 (Orange) USB порт для настройки IP адреса RJ-45 Ethernet порт Порт для подключения внешнего БП Служебная кнопка. Не нажимать.

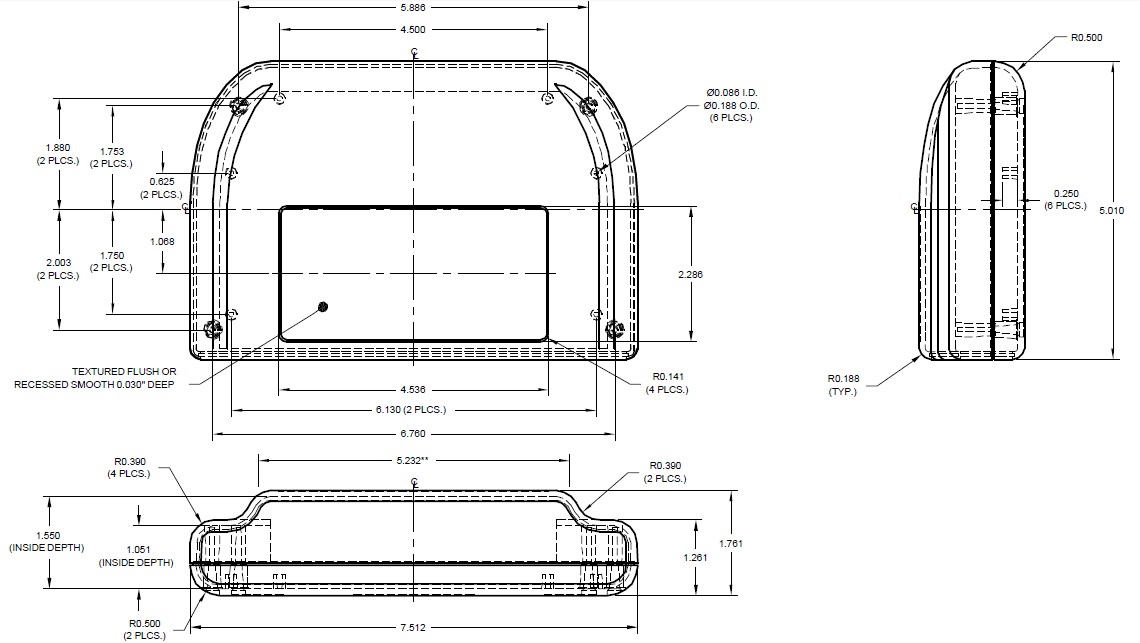

Размеры корпуса

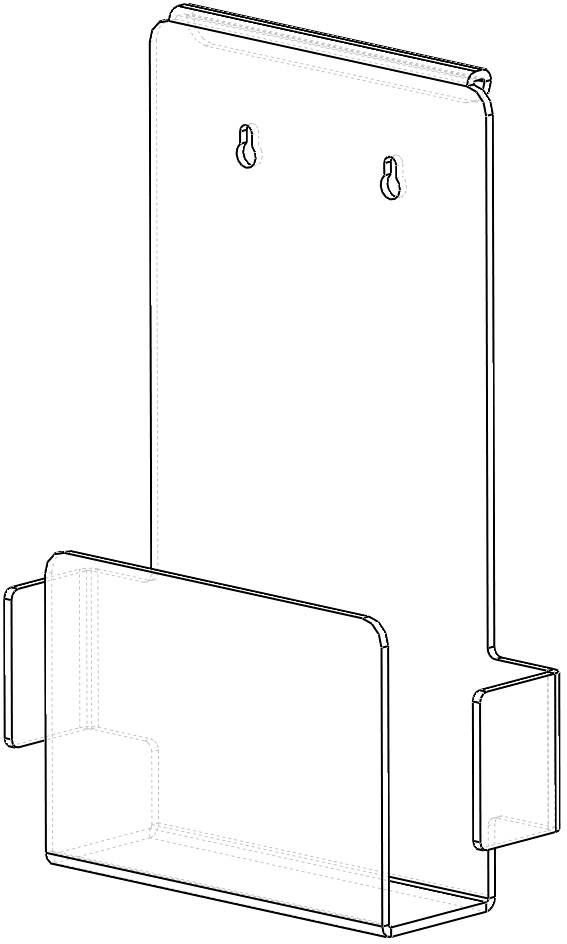

FF097 Стенное крепление Ethernet Передатчика

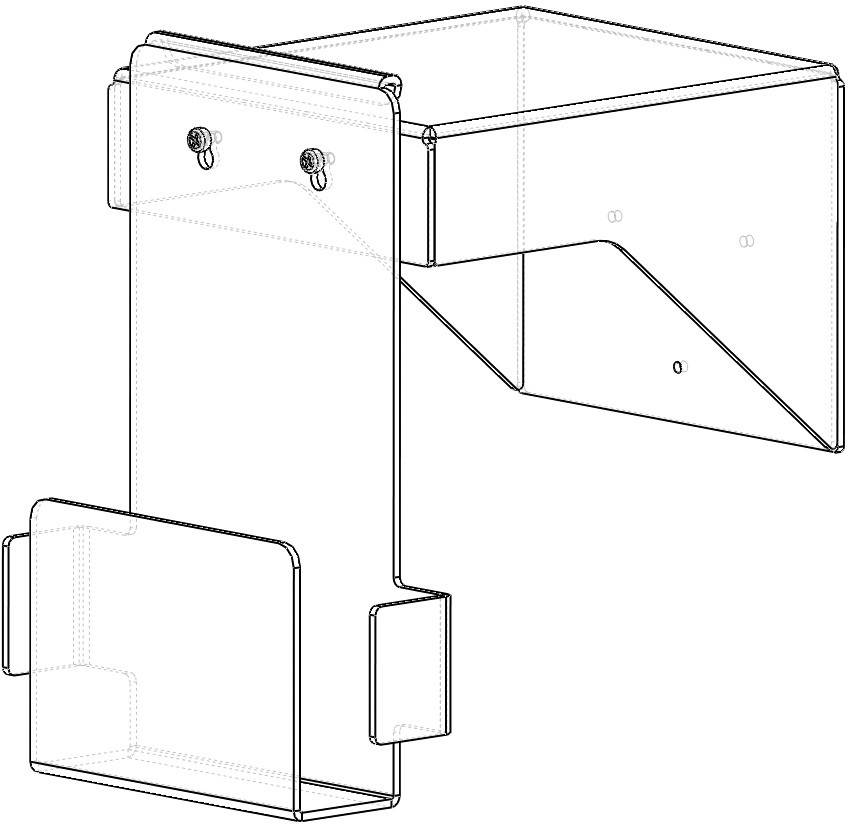

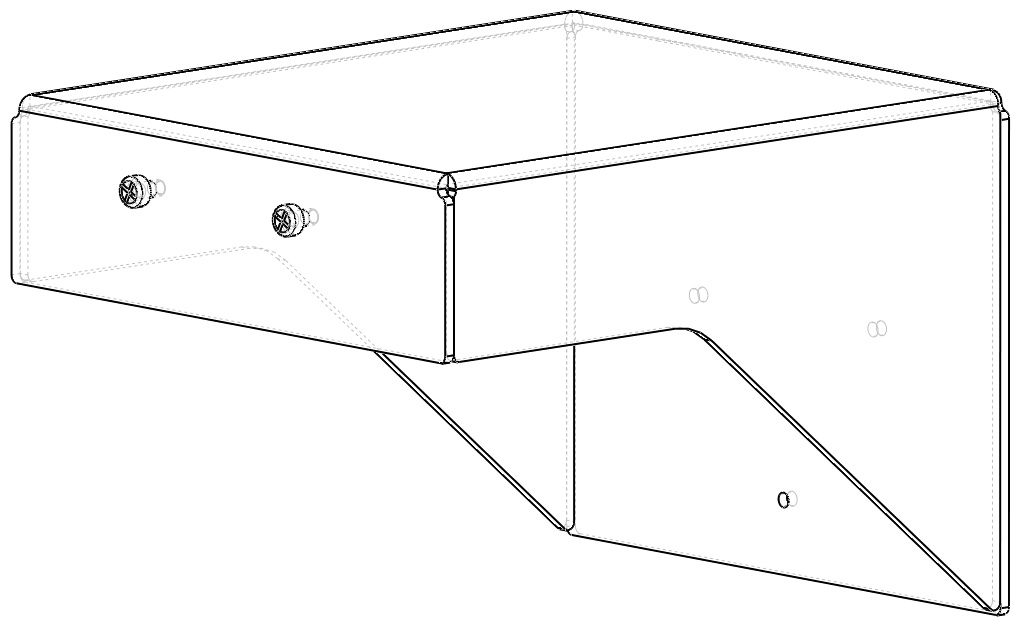

FF093 Увеличенный держатель                                                FF093 Увеличенный держатель и  FF097 Стенное крепление
