Министерство образования и науки РФ
Новосибирский государственный
технический университет
Курсовая работа
по светотехнике
Факультет: ФТФ
Группа: ФК-41
Вариант: 8
Студент:
Преподаватель:
Дата: 02.02.2015
Новосибирск 2015
Задание
1. Определить освещенность в характерных точках квадрата. Квадрат находится на стене комнаты. Размер комнаты AxBxC, стены комнаты прозрачны.
Центр квадрата имеет координаты А1В1 , размер квадрата 2х2 м располагать на большой стене комнаты.
Его освещают два источника света P1 и P2 с координатами X1Y1Z1 и X2Y2Z2 . Источник P1 лампа накаливания, P2 лампа с рефлектором, направленная в центр квадрата.
2. Определить экспозиционные величины при фотографировании этого квадрата с расстояния 5м на пленку со светочувствительностью N для получения негатива с плотностью 0.5 D.
3. Определить величину диафрагмы при съемке того же квадрата с дополнительной вспышкой с энергией 40 Дж с расстояния L.
X1 | Y1 | Z1 | X2 | Y2 | Z2 | A | B | C | A1 | B1 | P1 | P2 | N | L | D |
4 | 1 | 2 | 1 | 4 | 2 | 5 | 8 | 8 | 4 | 3 | 300 | 50 | 1000 | 3 | 22 |
Решение
1. Определить освещенность E в характерных точках квадрата:
Воспользуемся формулами для нахождения освещенности E, длины отрезка r и теоремой косинусов для нахождения Cosб:
I - сила света, r - расстояние от источника до точки освещения, б и в - углы падения света, и - угол освещения.
Рассчитаем для центра квадрата О:
Для нахождения расстояния между точкой освещения и источниками P1 и P2, воспользуемся формулой (2) :
Найдем косинусы углов падения света Cosб1 и Cosб2 с помощью вспомогательного отрезка произвольной длины N, перпендикулярного плоскости падения:
Вычислим углы освещения, воспользовавшись теоремой косинусов:
Т. к источник освещения P2 направлен в центр квадрата, и2 = 0°
Аналогично для углов квадрата (a, b, c, d):
Согласно справочнику по светотехнике , источнику P1 соответствует лампа накаливания (тут в таблице ищи, чтоб первая цифра была 220, последняя 300 или как-то так), источнику P2 (тут на соседней странице для зеркальных ламп)
Тип лампы | Номинальные значения | Тип цоколя | |
Ф, лм | dk, мм | l*, мм | h, мм |
Б125-135-100 |

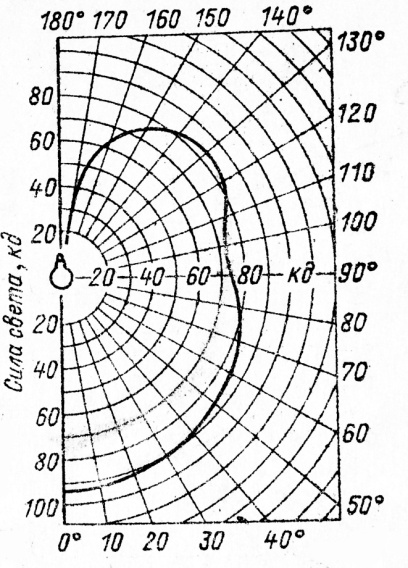

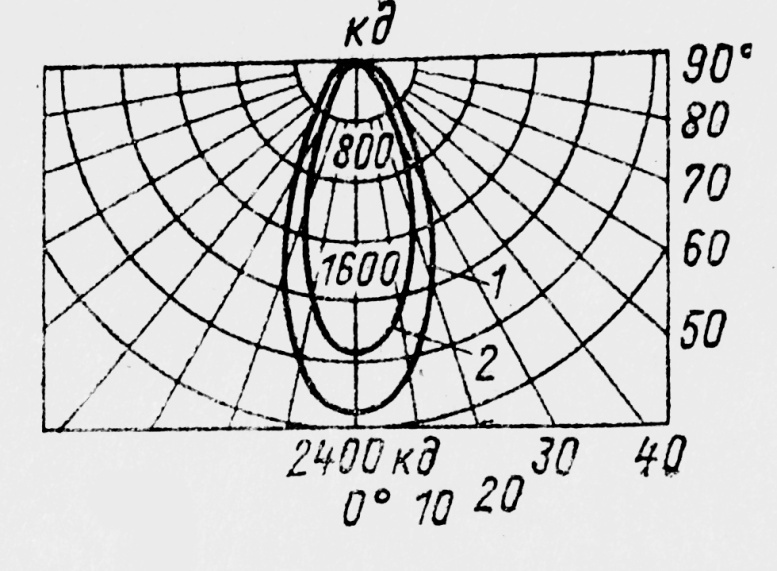

Для расчета силы света I воспользуемся схемами типовых продольных кривых света для каждой из ламп:
O | a | b | c | d |
и1 | 84.95° | |||
и2 | 0° |
Найдем коэффициент пропорциональности для P1 из условия, что приведенные на схеме данные рассчитаны для лампы с Ф = 1000 лм (тут делишь значение из таблицы на 1000):
Левая картинка для всех ламп одинаковая, вторую найди для своей
угол находишь, ведешь до толстой линии на схеме, получаешь значение, его умножаешь на k
IO, кд | Ia, кд | Ib, кд | Ic, кд | Id, кд |
P1 | ||||
P2 |
Найдем значения освещенности Е для характерных точек квадрата (по самой первой формуле ебашь) :
Просуммируем значения освещенности от двух источников для точек, освещенных двумя источниками:
Таким образом значения освещенности для характерных точек квадрата:
EO, лк | Ea, лк | Eb, лк | Ec, лк | Ed, лк |
2. Определить экспозиционные величины при фотографировании этого квадрата с расстояния 5 м на пленку со светочувствительностью 1000 ISO для получения негатива с плотностью 0.5 D:
Найдем среднюю освещенность квадрата:
Для нахождения времени экспонирования воспользуемся формулой (коэффициент пропускания объектива ф, примем за единицу, Lоб = Eср):
3. Определить величину диафрагмы при съемке того же квадрата с дополнительной вспышкой с энергией 40 Дж с расстояния 4 м:
Пусть коэффициент отражения k = 0.3, а телесный угол распространения света Щ = р стрд, тогда величина диафрагмы:
