1.1.5 Степень защиты устройства - не ниже IР22.
1.1.6 При покупке устройства необходимо:
- убедиться в отсутствии на упаковке и устройстве механических повреждений;
- проверить комплектность.
1.1.7 Область применения устройства:
- при ремонте сварных конструкций.
1.2 Технические характеристики
1.2.1 Диапазон диаметров строгаемых труб, мм от 219 до 1420
1.2.2 Длина строжки листа по магнитному поясу ТТ 442-33, мм……2037
При необходимости увеличения длины строжки пояса стыкуются друг с другом.
1.2.3 Скорость перемещения устройства, м/мин от 0,096 до 0,960
Допустимые отклонения максимального значения скорости перемещения трубореза ±20 %.
1.2.4 Необходимый расход плазмообразующего газа (сжатый воздух),
л/мин, не менее 210
Сжатый воздух 5-го класса загрязненности по ГОСТ 17433-80.
Расход сжатого воздуха регулируется источником питания ДС120П.33.
1.2.5 Давление сжатого воздуха, кПа от 294,3 до 588,6
(от 3 до 6 ат)
1.2.6 Максимальный размах колебаний, мм 50 ± 10 %
1.2.7 Максимальная скорость колебаний, мм/с 100 ± 10 %
1.2.8 Смещение центра колебаний, регулируемое с пульта управления УПР-2.4С, мм, не более ± 5
Допустимые отклонения ± 0,5 мм.
1.2.9 Ручная регулировка вертикального перемещения резака, мм, не более 40 ± 10 %
1.2.10 Ручная регулировка смещения центра колебания, мм, не более 50 ± 10 %
1.2.11 Длина кабеля резака *, м
ТТ 549-04 6 ± 0,1
ТТ 549-04-01 15 ± 0,2
ТТ 549-04-02 25 ± 0,5
ТТ 549-04-03 20 ± 0,5
1.2.12 Длина кабеля пульта управления УПР-2.4С *, м
ТТ 549-02 6 ± 0,2
ТТ 549-02-01 15 ± 0,2
ТТ 549-02-02 25 ± 0,2
ТТ 549-02-03 20 ± 0,2
1.2.13 Пояса для труб *, диаметром, мм
ТТ 442-01 219
ТТ 442-02 273
ТТ 442-03 325
ТТ 442-04 426
ТТ 442-05 530
ТТ 442-13 630
ТТ 442-06 720
ТТ 442-07 820
ТТ 442-08 1020
ТТ 442-09 1220
ТТ 442-10 1420
1.2.14 Пояс магнитный (ТТ 442-33) *, мм 2037
1.2.15 Пределы регулирования тока при строжке:
– минимальный ток, А, не более 30
– максимальный ток, А, не менее 120
1.2.16 Рабочее напряжение дуги, В, не более 150
1.2.17 Охлаждение резака, тип......................................................воздушное
1.2.18 Масса автоматической головки ТР-2.4С, кг, не более 17,6
1.2.19 Масса источника питания ДС120П.33, кг, не более 44
1.2.20 Масса блока управления УПР-2.4С, кг, не более 8,5
1.2.21 Масса пульта управления УПР-2.4С * (зависит от длины кабеля), кг, не более:
ТТ 549-02 2,7
__________________
* По требованию заказчика.
ТТ 549-02-01 4,7
ТТ 549-02-02 6,7
ТТ 549-02-03 5,7
1.2.22 Масса резака * (зависит от длины кабеля), кг, не более:
ТТ 549-04 4,0
ТТ 549-04-01 10,0
ТТ 549-04-02 15,0
ТТ 549-04-03 13,0
1.2.23 Масса соединительных кабелей, кг, не более 0,6
1.2.24 Масса осушителя * ТТ 390, кг, не более 30
1.2.25 Установленная наработка на отказ, ч, не менее 1500
1.2.26 Установленный срок службы устройства, лет, до 6
__________________
* По требованию заказчика.
1.3 Состав и работа устройства УПР-2.4С

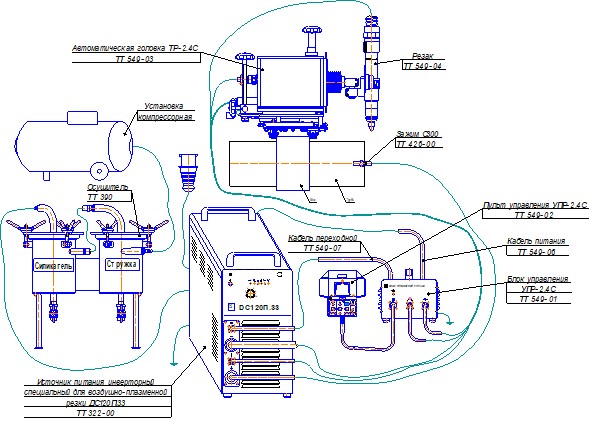

1.3.1 Состав устройства приведен на рисунке 1.
Рисунок 1 - Устройство УПР-2.4С

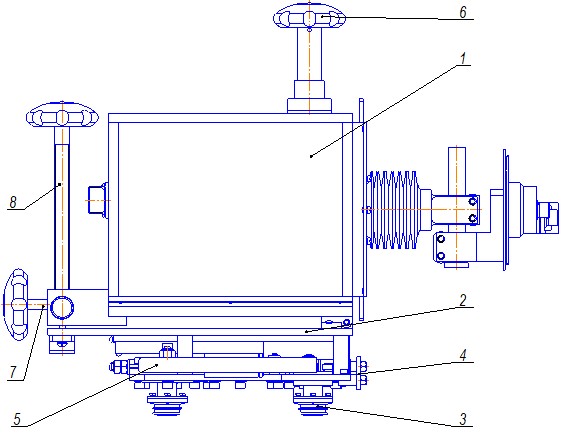

1.3.1.1 Общий вид автоматической головки ТР-2.4С приведен на рисунке 2.
1.3.1.1.1 Автоматическая головка состоит из следующих узлов:
1 - механизм колебания;
2 - тележка;
3 - ролик;
4 - стяжка;
5 – рычаг;
6 – винт ручной регулировки вертикального перемещения резака;
7 – винт ручной регулировки смещения центра колебаний;
8 – винт подстройки угла колебания.
Рисунок 2 - Труборез ТР-2.4С

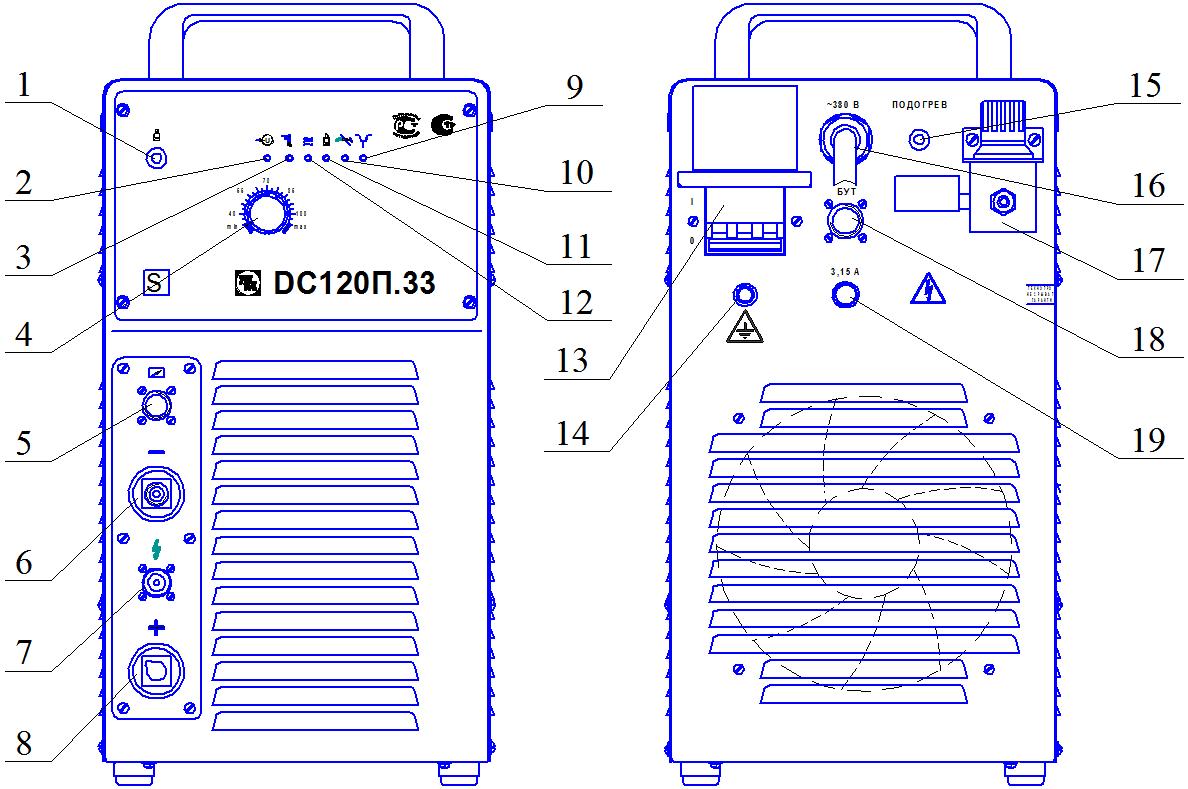

1.3.1.2 Общий вид источника питания ДС120П.33 приведен на рисунке 3.
1.3.1.2.1 Источник размещен в типовом корпусе и выполнен в перенос - ном варианте.
1.3.1.2.2 Внутри источника размещены силовые полупроводниковые элементы, силовой трансформатор, выходной дроссель, трансформатор, платы системы управления, осциллятор для возбуждения дуги, газовый клапан.
| – кнопка включения клапана; – индикатор включения напряжения питания; – индикатор блокировки по превышению температуры; – задатчик тока резки; – разъем для подключения кабеля управления резака (или трубореза); – силовой разъем цепи основной дуги и плазмообразующего газа; – разъем цепи пилотной дуги; – силовой разъем «+» для подключения кабеля с зажимом; – индикатор блокировки перегрузки; – индикатор неисправности резака; | – индикатор блокировки при отсутствии плазмообразующего газа; – индикатор блокировки при отсутствии фазы питающего напряжения; – автоматический выключатель; – клемма заземления; – кнопка подогрева клапана; – сетевой кабель с вилкой для подключения к трехфазной сети; – фильтр-регулятор давления с манометром и входным штуцером; – разъем для подключения питания трубореза; 19 – предохранитель 3,15 А. |
Рисунок 3 – Источник питания ДС120П.33

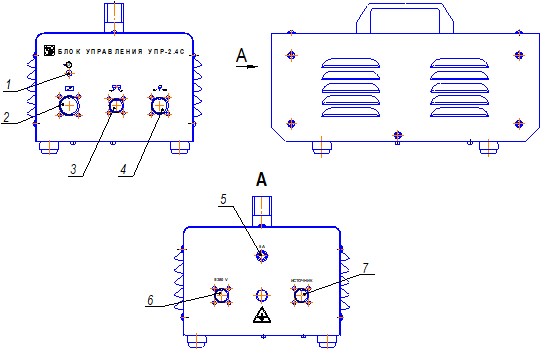

1.3.1.3 Общий вид блока управления УПР-2.4С приведен на рисунке 4.
1.3.1.3.1 Блок управления УПР-2.4С выполнен в прямоугольном металлическом корпусе. Внутри блока управления УПР-2.4С размещаются питающий трансформатор, блок питания, платы электропривода и управления.
1.3.1.3.2 На передней панели блока управления УПР-2.4С расположены:
1 – индикатор включения питающего напряжения;
2 – разъем подключения пульта ДУ;
3 – разъем подключения электродвигателя тележки;
4 – разъем подключения привода механизма колебания.
На задней панели блока управления УПР-2.4С расположены:
5 – держатель предохранителя;
6 – силовой разъем питания блока управления;
7 – разъем цепей управления.
Рисунок 4 - Блок управления УПР-2.4С

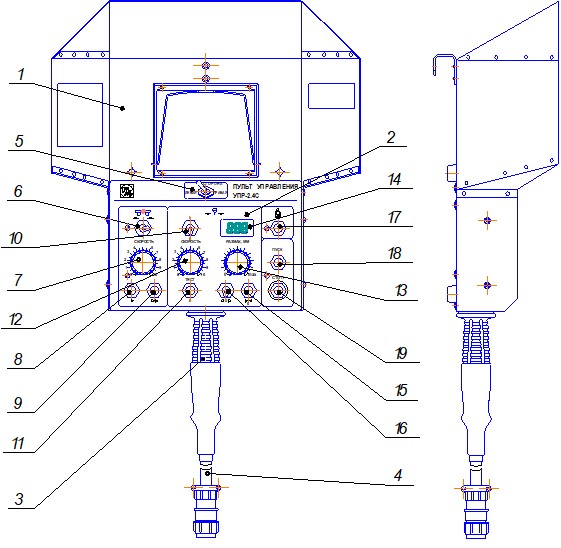

1.3.1.4 Общий вид пульта управления УПР-2.4С приведен на рисунке 5.
1.3.1.4.1 Пульт управления УПР-2.4С состоит из:
1 – корпуса с защитным экраном;
2 – лицевой панели с органами управления;
3 – ручки, которая служит вводом кабеля управления;
4 – кабеля управления.
На лицевой панели находятся органы управления:
5 – 2-х позиционный тумблер «СТОРОНА»;
6 – 2-х позиционный тумблер переключения направления движения тележки;
7 – резистор регулировки скорости перемещения тележки;
8 – кнопка перемещения тележки в толчковом режиме;
9 – кнопка быстрого перемещения тележки;
10 – 2-х позиционный тумблер включения/выключения колебаний;
11 – кнопка тестирования колебаний;
12 – резистор регулировки скорости колебаний;
13 – резистор регулировки размаха колебаний;
14 – 3-значный 7-сегментный индикатор значения амплитуды колебаний;
15 – кнопка установки центра колебаний в нулевое положение;
16 – 3-х позиционный тумблер смещения центра колебаний;
17 – кнопка тестирования подачи газа;
18 – кнопка «ПУСК»;
19 – кнопка «СТОП».
Рисунок 5 - Пульт управления УПР-2.4С

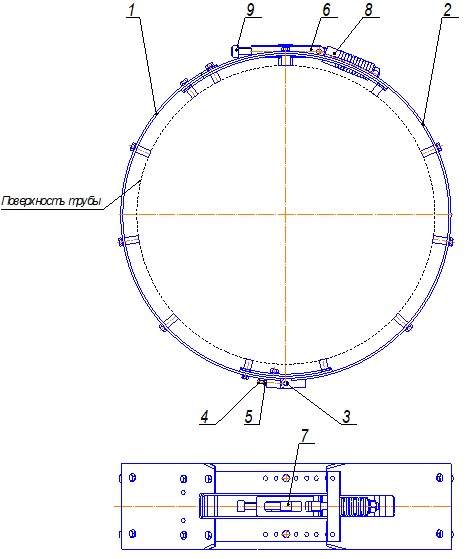

1.3.1.5 Общий вид направляющего пояса приведен на рисунке 6.
1.3.1.5.1 Пояс состоит из следующих узлов и деталей:
1 - полупояс;
2 - полупояс;
3 - ось;
4 - винт;
5 - гайка;
6 - тяга-вилка;
7 - упор;
8 - упор;
9 – винт.
Рисунок 6 - Пояс направляющий

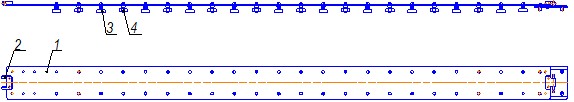

1.3.1.6 Общий вид магнитного пояса приведен на рисунке 7.
1.3.1.6.1 Пояс состоит из следующих узлов и деталей:
1 – пояс;
2 – петля;
3 – опора магнитная;
4 – опора.
Рисунок 7 - Пояс магнитный

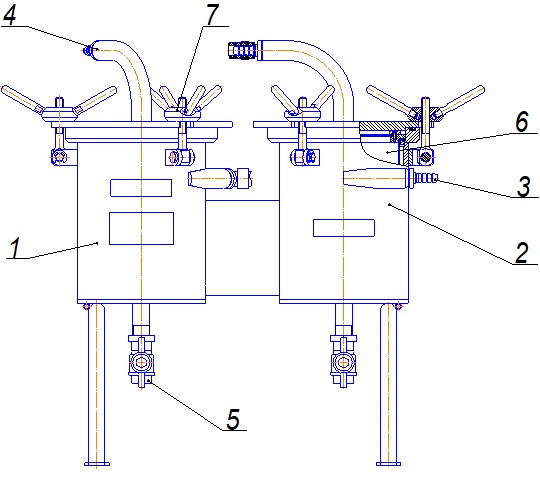

1.3.1.7 Общий вид осушителя приведен на рисунке 8.
1.3.1.7.1 Осушитель состоит из следующих узлов и деталей:
1 - блок тонкой очистки;
2 - блок грубой очистки;
3 - штуцер входной;
4 - штуцер выходной;
5 - краны для слива воды;
6 - стакан с витой стружкой;
7 - гайки для затягивания крышек;
Рисунок 8 - Осушитель
1.3.1.8 Последовательность сборки резака приведена на рисунке 9.
|
