Раздел 1. Основы конструкции автомобильного крана

Тема 1.1.  Устройство автомобильных кранов

ПРАКТИЧЕСКАЯ  РАБОТА №6

ТЕМА. Изучение стрел с гибкой подвеской автомобильных кранов  (2-часа).

ЦЕЛЬ. Изучить  стрелу с гибкой подвеской автомобильных кранов.

Краткое изложение теоретического материала

Устройство стрел с гибкой подвеской автомобильных кранов  Классификация стрел с гибкой подвеской автомобильных кранов  Принцип действия стрел с гибкой подвеской автомобильных кранов

Используемое оборудование, материалы.

Плакаты, раздаточный материал, интерактивное оборудование

Порядок выполнения работы

Для выполнения данного занятия необходимо ознакомиться с инструкционной картой и теоретическими материалами заданной темы в литературе.

После чего можно приступать к выполнению работы, получив у преподавателя задание, для каждого звена.

1. Каковы особенности конструкции стрелы крана КС-4561А(см. рис.№1)

Рисунок №1

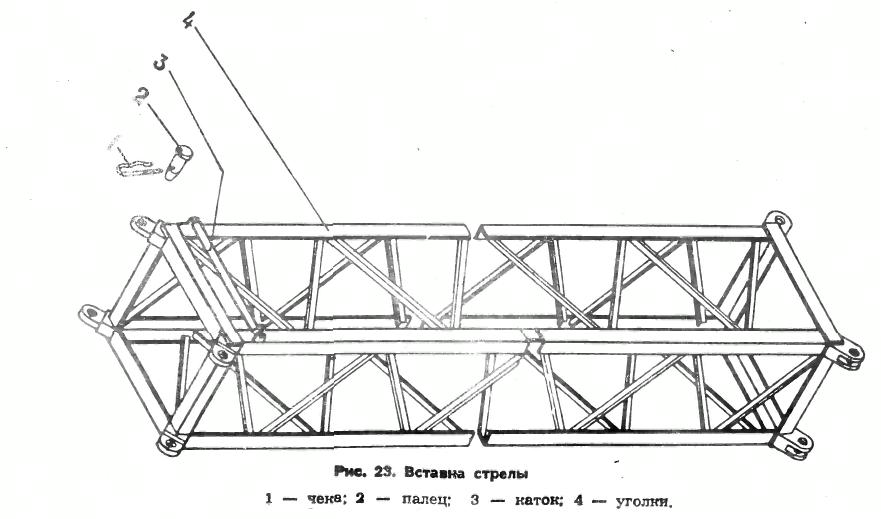

2. Для чего устанавливают вставку в конструкции стрелы крана КС-4561А ее устройство (см. рис.№2)?

Рисунок №2

3.Зарисуйте схемы стреловые пространственные фермы.  Опишите конструкции ферм.

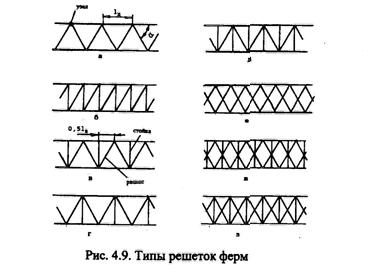

Рисунок №3 Типы решеток ферм

Содержание и форма отчета о проделанной работе (указывается форма отчета).

Ответить на вопросы.

Диагностические материалы (контрольные вопросы, задания, упражнения)

Контрольные вопросы

1) Для чего служит гусек?

Ответ:_________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

НЕ нашли? Не то? Что вы ищете?

2) Как устроен гусек (см. рис №3)?

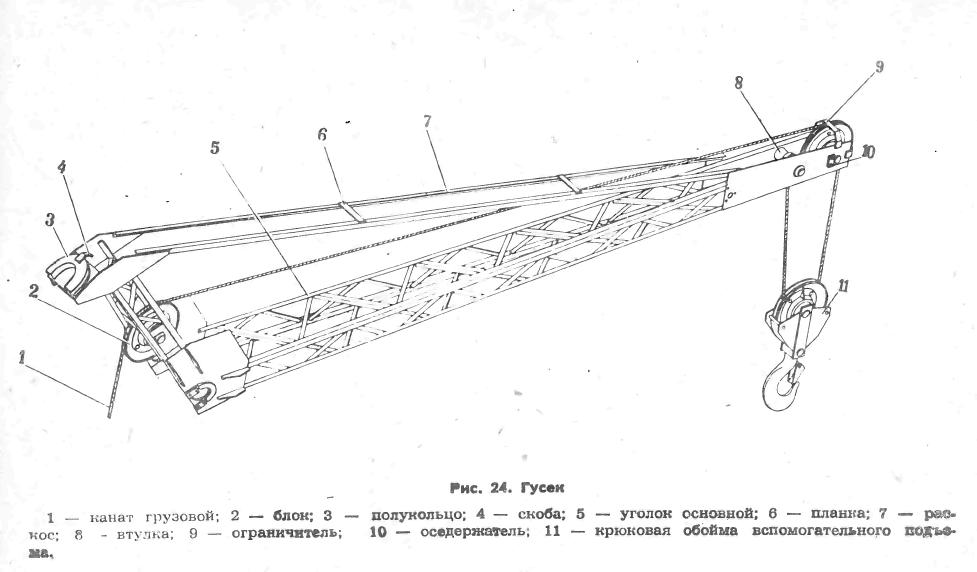

Рисунок №3. Гусек

Ответ:_________________________________________________________________________

_____________________________________________________________________________________________________________________________________________________________________

3) Где используются ферменные конструкции в ССК их актуальность применения?

___________________________________________________________________________________________________________________________________________________________________________

Выводы  (должны быть сопряжены в соответствии с целями  работы):___________________

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Список основной и дополнительной литературы

, – М. - Краны башенные и автомобильные: Учеб. пособ. для нач. проф. образования. Издательский центр «Academia», 2005 г. – 416 с. ISBN – 5-7695-16720 , – «Машинист крана», - изд. Academia, 2013. – «Грузоподъемные краны. Безопасность при эксплуатации», - изд. Альфа-Пресс, 2013. , – «Строительные краны и грузоподъемные механизмы»  – изд. Феникс, 2013. Стоительные краны: Справочник/, , ; Под общ. ред. канд. техн. наук .-К.:Будівельник, 1984.-240 с.

Выполнил студент группы _________ Дата __________ Ф. И. О.____________________

Оценка___________ Дата_________ Преподаватель________________________

Приложение

1. Стрела (рис - 1) представляет собой про­странственную четырех поясную решетчатую конструк­цию, сваренную из уголкового стального прокате. Нижняя 18 и верхняя 15 части стрелы соединены между собой при помощи пальцев 22. Нижняя часть шарнирно крепится к щекам поворотной рамы. На оси 7 оголовки стрелы на шарикоподшипниках 11 смонтированы два блоке грузового полиспасте. Для того, чтобы канат главного подъема во время работы не касался уголков стрелы, на верхней части стрелы и вставках устанавливаются поддерживающие  ролики,

На концах оси блоков устанавливаются коуши рас­тяжек, которые при помощи гаек 9 и 10 закрепляются на ней.

2.

Проектирование ферменной конструкции начинается с выбора типа решет­ки. Наиболее часто применяемые типы решеток приведены на рис.4.9. Самой выгодной в весовом отношении является простая треугольная решет­ка без распорок (рис.4.9 а) даже по сравнению с раскосной (рис.4.9 б)э где из-за резных углов раскосов суммарная их длина, а, следовательно, и вес больше. Углы наклона раскосов решетки обычно принимаются  а = 30°... 60°. Дополнительные стойки устанавливаются с целью уменьшения расчетной длины панели пояса 1П при больших расчетных сжимающих нагрузках (схемы рис.4.9.в, г, и, д).

Двойная треугольная решетка без стоек ( рис.4.9 е ) может применяться для горизонтальных решеток стрел. Такая решетка имеет по два раскоса в каждой па­нели, и делает ферму более жесткой. Иногда для дальнейшего увеличения жест­кости в крестовой решетке ставят дополнительные стойки ( рис.4.9 ж, и, з).

3.Ферменные конструкции в ССК используются, в основном, в стрелах и на­весном стреловом оборудовании (удлинители, стойки, укосины, . . .). В металло­конструкциях ССК в последнее время применение ферм уменьшается. Это связа­но с тем, что ферменные конструкции имеют значительно большую трудоемкость изготовления, чем коробчатые листовые. Однако, есть задачи, решение которых возможно и рационально лишь за счет ферм, например: стрелы большой длины (>50 - 60 м ) и значительной грузоподъемности ( > 250 т); дополнительное обору­дование башенно-стреловых систем (гуськи, удлинители, укосины).

Так как несущие металлоконструкции ССК испытывают и осевые и попе­речные нагрузки, то применение находят, в основном, пространственные фермы.
