ОПИСАНИЕ КОНТРОЛЛЕРА ДЛЯ АВТОНОМНОЙ РАБОТЫ С ЛАЗЕРНЫМ ПЛОТТЕРОМ
( А ТАКЖЕ С ЛЮБЫМ СТАНКОМ ЧПУ.)
Контроллер разработан с целью независимости работы станка ЧПУ от компьютера и системы WINDOWS.
Контроллер действительно работает в режиме реального времени и не требует для свой работы никакого другого дорогостоящего программного обеспечения типа Mach3, кроме своего собственного. И все это программное обеспечение заложено уже в цене.
Контроллер может быть исполнен в двух версиях:
ВЕРСИЯ 1 - плата контроллера + 16 кнопочная клавиатура + ПО
Стоимость этой версии контроллера - 48 долларов.
Эта версия годится если вы намерены установить контроллер прямо в свой блок управления станком ЧПУ.
ВЕРСИЯ 2 - плата контроллера в собственном элегантном корпусе с 16 кнопочной клавиатурой + блок питания контроллера с кабелем USB + ПО.
Стоимость этой версии контроллера - 75 долларов.
Эта версия годится если вы будете использовать контроллер как самостоятельное устройство, и ваш станок сможет работать или от порта LPT компьютера или от контроллера. Т. е. станок подключается к контроллеру через тот же самый кабель LPT и в принципе заменяет компьютер. Сигналы на выходе контроллера в точности соответствуют сигналам на выходе порта LPT компьютера.

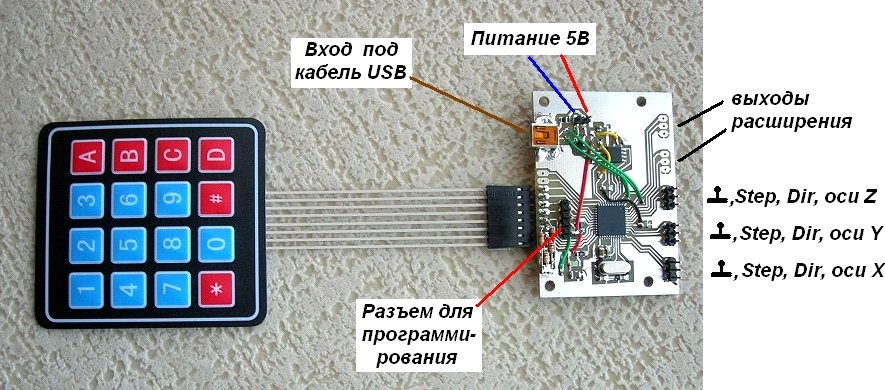

Внизу представлена фотография контроллера с обозначениями входов и выходов.
- 2 -

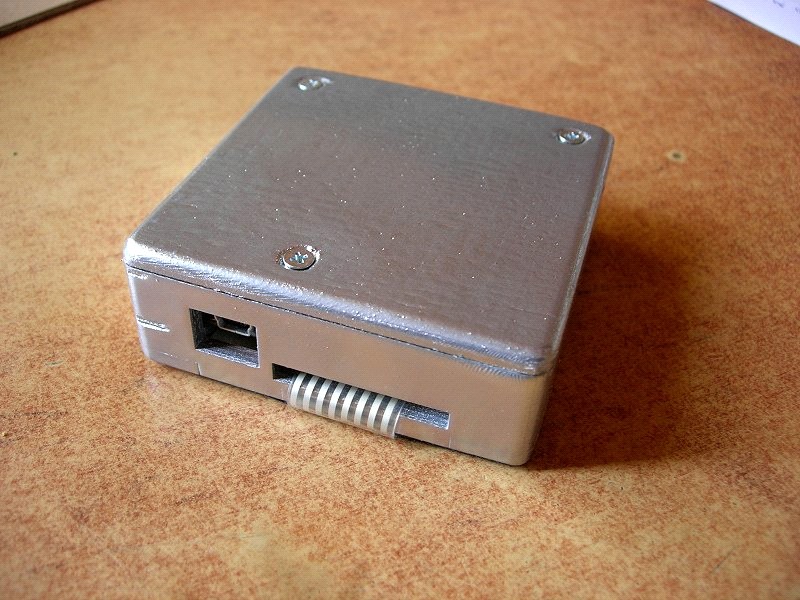

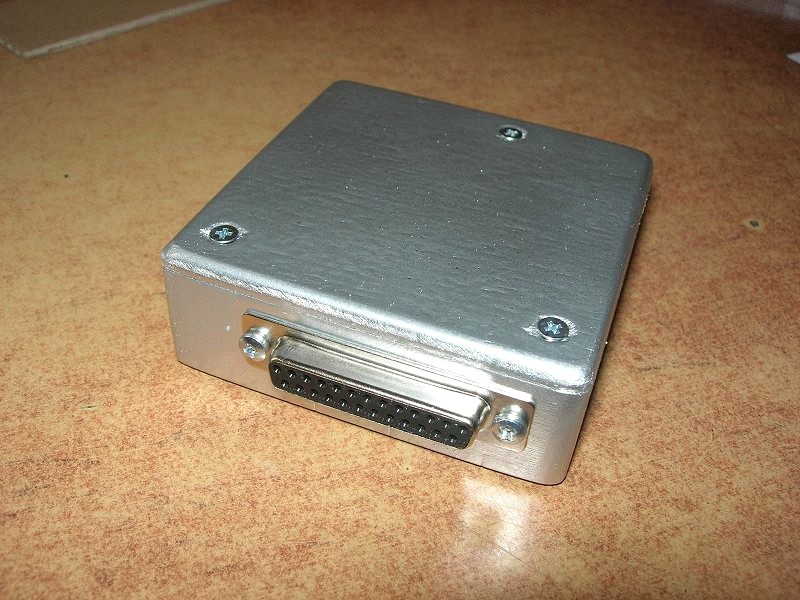

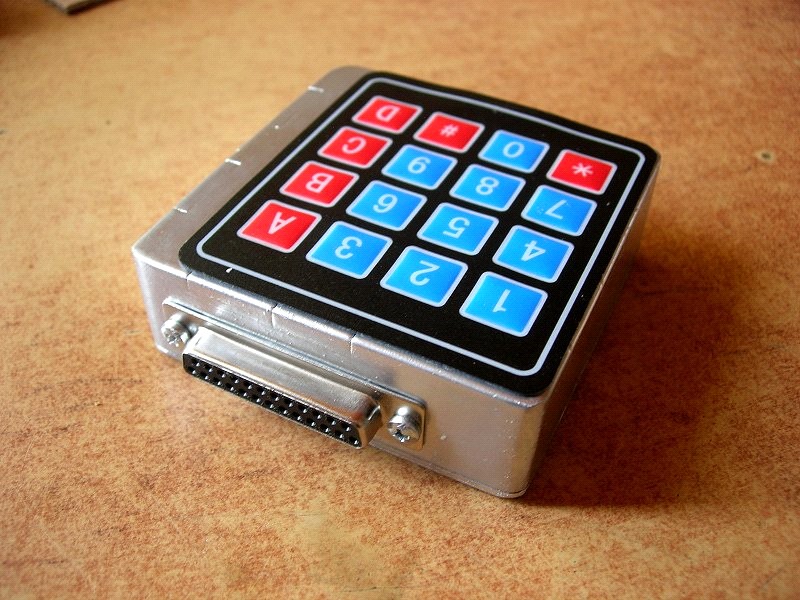

А здесь представлено несколько фотографий версии автономного контроллера в собственном корпусе.
Возможности контроллера пока - управлять 3-мя осями, предусмотрен выход на 4 ось и еще 2 дополнительные выходы на будущие расширения функций.
Пока что он отработан и отлично справляется с выжиганием по линиям с переменной скоростью, т. е. таким образом выжигает 256 цветные изображения по типу программы ПАУК-4, но только качественнее.
Также отработан и отлично справляется с выжиганием точками изображений в 256 отттенках серого.
Вполне конфигурабельный, для комуникации с компьютером предусмотрен вход на стандартный кабель USB. Есть программа TERMINAL, которая позволяет закачивать в память контроллера через кабель USB программы с управляющими кодами, а также все параметры привязки к конкретному станку. Кроме того есть программа MOSKIT которая позволяет закачивать в микроконтроллер новую прошивку. Т. е. в процессе развития программное обеспечение будет расширяться и совершенствоваться, и пользователи смогут самостоятельно менять программу управления в микроконтроллере. Актуальные прошивки планируется предоставлять легальным пользователям бесплатно все время прользования контроллером.
-3 -
Это все действует уже сейчас протестировано очень тщательно и работает без сбоев.
Также разработаны и отлажены программы выжигания по лниям с постоянной скоростью, и самое главное режим выжигания по кривым. Т. е. можно выжигать векторные рисунки по кривым (без заливки).
Безусловно все эти возможности можно использовать и для гравировки, фрезеровки и сверления а не только для выжигания.
Последние версии программного обеспечения контроллера также предназначены для сверления и фрезерования на любых станках ЧПУ. Безусловно опять же эта работа автономная без участия компьютера. Компьютер нужен только для трансляции программ рисунков и фотографий в коды контроллера.
Для запитывания контроллера нужно только +5В, на самом контроллере есть стабилизатор напряжения на 3,3В.
Выходы контроллера стандартные сигналы STEP и DIR, для 3 осей и включение и выключение лазера.
На данный момент действуют кнопки ручного управления:
- ось „X” вперед
- ось «X» назад
- ось „Y” вперед
- ось «Y» назад
- ось „Z” вверх
- ось «Z» Вниз
- START запуск программы
- STOP принудительная остановка программы Зажечь – Погасить лазер Временная приостановка выполнения программы (новая функция)
На данный момент контроллер довольно бедный, спартанский, не имеет дисплея, это сделано специально чтобы минимализировать стоимость, и сделать его доступным широкому кругу заинтересованных. И однако тестирование показало что пользование им довольно удобное и функций достаточно, а ручные перемещения очень прецизионные. Можно очень точно выставить положение головки на материале, а программа сделана таким образом, что при запуске выжигания текущие координаты положения головки становятся нулевыми.
Кроме того контроллер сам распознает тип прораммы выжигания (или по линиям, или по точкам, или по кривым) и работает по соответствюшей подпрограмме.
В комплекте поставки прилагаются также программы обработки фотографических изображений и рисунков, а также векторных рисунков с выводом уже готовых управляющих кодов. Это программа LASER-9.
В дальнейшем планируется для более богатых пользователей сделать перенос программ не через кабель USB а через ФЛАШ карту памяти типа SD memory. И дополнить устройство дисплеем с возможностью выбора программ.
С уважением,
Sergiusz mailto: *****@***pl
