Энергокомплекс ТСП

Энергокомплекс тсп

Энергокомплекс для питания термоядерной установки ТСП создан в 1978––85 гг., после модернизации и совершенствования в 2000––2005 гг. функционирует по настоящее время

Назначение

Электропитание электрофизических установок ОФТР и других отделений института в широком диапазоне напряжений и токов.

Состав комлекса

Энергокомплекс (ЭК) представляет собой распределенную структуру, включающую в себя распределительные устройства 6 и 10 кВ промышленной частоты, кабельные и воздушные сети, электромашинные и тиристорные преобразователи, емкостные  и индуктивные накопители.

Структура комплекса позволяет достаточно оперативно создавать комбинированные источники электропитания различного назначения.

Схема энергокомплекса.

Основные параметры

Кратковременная (5 с) мощность 4-х электромашинных агрегатов (КЭМА)	1000 МВА
Энергоемкость тороидального трансформаторного индуктивного накопителя ТИНТ-900	1000 МДж
Мощность, развиваемая накопителем ТИНТ-900	105 МВт
Максимальный ток вторичных обмоток ТИНТ-900	32 МА
Энергоемкость стационарных индуктивных цилиндрических накопителей	300 МДж
Энергоемкость конденсаторных батарей	10 МДж

Решенные задачи

Проведены расчетно-теоретические работы по определению переходных режимов в сложных электротехнических цепях, включающих в себя активно-индуктивную нагрузку с нелинейными элементами.

Разработана методика по определению токов в активной индуктивной нагрузке и токов короткого замыкания.

Определена структура, принципиальные схемы, проведен монтаж и испытания энергокомплекса в режимах электропитания установки ТСП, Т-11.

Получены в активно-индуктивной нагрузке (обмотках электромагнитной системы ТСП) токи до 80 кА при развиваемой мощности КЭМА до 240 МВА.

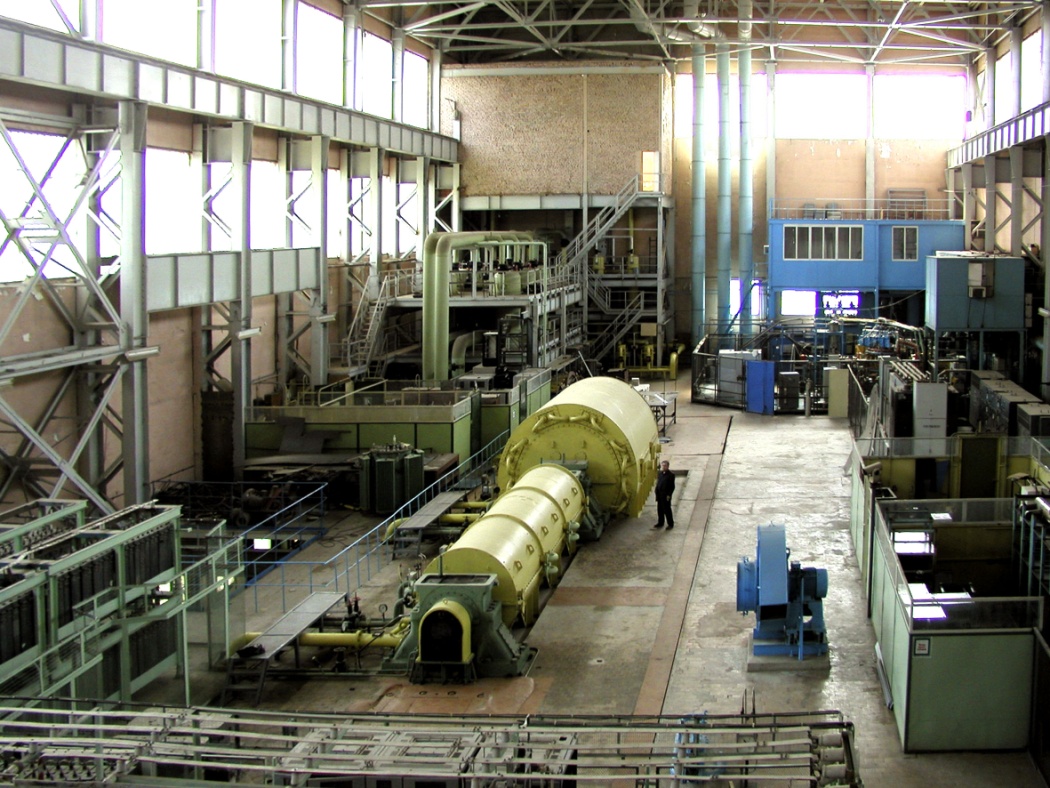

Зал электромашинного агрегата ТКД-200.

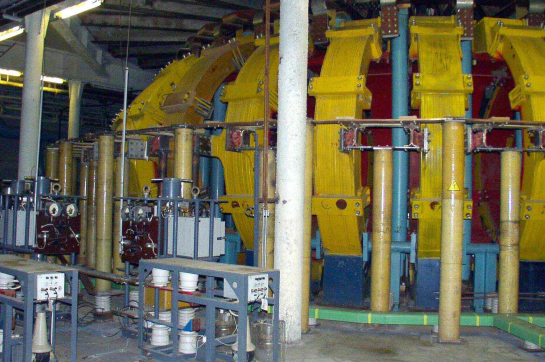

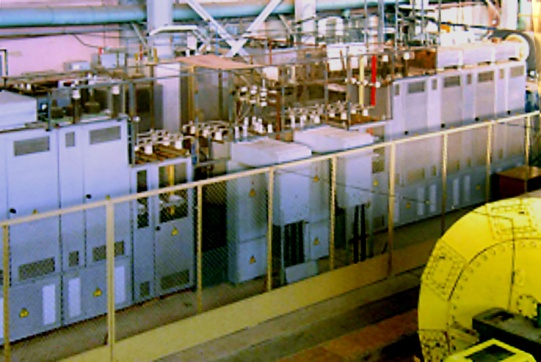

Трансформаторный индуктивный накопитель энергии.	Система пуска электромашинных генераторов.
