Инструкция по установке замка PCF 1081

На автомобили

Daewoo Lanos, Chevrolet Aveo, Tacuma, Lacetti.

Необходимый спец инструмент :

1-Фреза по пластику диаметр 35 мм ( BF 35 ) либо 25 мм для Lanos

2- Игольчатый шаблон ( Sch 26 )

3- Центрирующий шаблон  (Sch 27)

Замок устанавливается со стороны пассажирского сидения и блокирует рычаг механизма переключения передач в положении ЗАДНИЙ ХОД  ( R )

Рекомендуемая последовательность выполнения операций по установке замка.

1.Разберите пластиковую консоль для получения доступа к механизму переключения передач.

2.Отверните два штатных передних болта крепления механизма переключения передач.

3.Установите раму замка и закрепите её двумя смывными болтами М6х30 и одним саморезом М6х30 ( либо вместо самореза срывной болт М6х30 в заранее установленную заклёпочную гайку М6 )(болты не срывать )

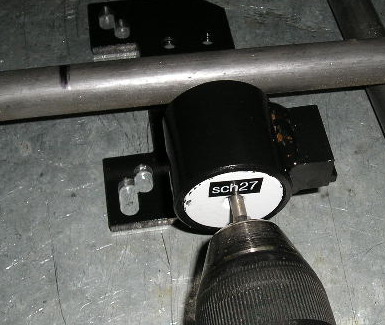

4.Включите заднюю передачу, Вставьте центрирующий шаблон Sch 27 в посадочное место замка на раме. Закрепите шаблон болтом.

5.Сверлом 6 мм пронзив его сквозь шаблон Sch 27 сделайте отверстие в трубе переключения  .после чего  выньте шаблон.

6.Расширьте отверстие  в трубе сверлом 11-12мм

7.Установите  замок так чтобы его запорный пин зашёл в трубу, закрепить его срывными болтами М6х30 в держателе и проверьте работу замка (открытие, перемещение рычага во все передачи, потом задняя передача и закрытие )

8.Установите защитную планку и закрепите её двумя  болтами М8х10 и одним М6х10.

(болты не срывать )

9.Используя игольчатый шаблон Sch 26 и фрезу  BF 35 разметьте и вырежете отверстие в консоли под замок.(либо фрезу 25мм для установки резиновой манжеты Lanos)

10. При необходимости отрегулируйте положение замка в держателе в соответствии с положением замка в пластиковой консоли. (в автомобиле Lanos замок не выходит за пределы пластиковой консоли.)

11. После проверки работоспособности замка и его положения в консоли.

Можно сорвать все срывные болты и собрать пластиковую консоль.

12.Оденьте резиновую манжету.(В случае с Lanos манжету установить до сборки консоли)

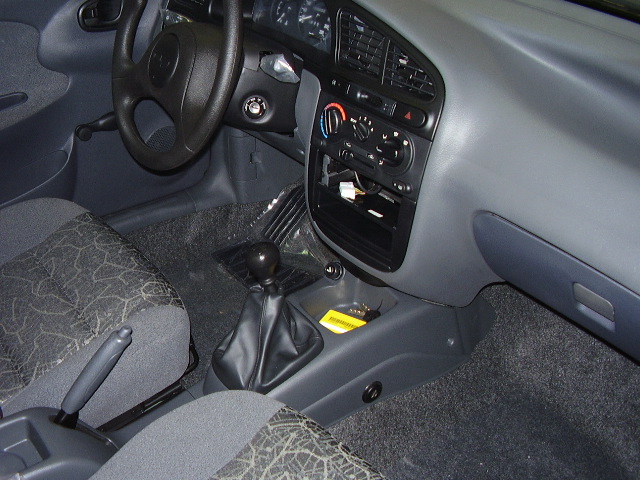

  DAEWOO LANOS

1  2

2а

3 4

5 6

7 8

9

  CHEVROLET  AVEO-II

1 2

3 4

5 6

7 8

8а

9 10

11

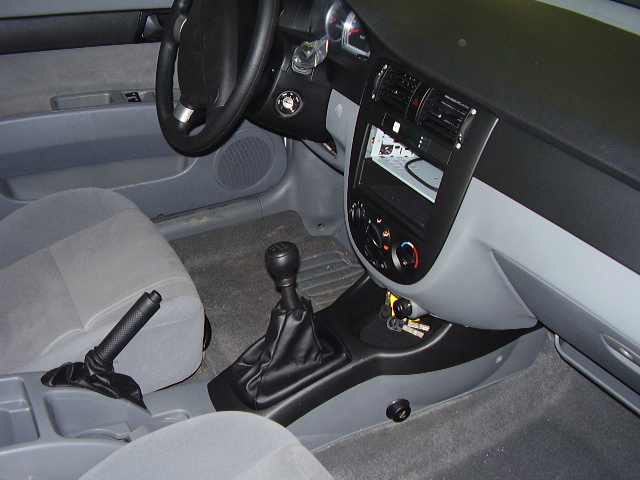

CHEVROLET LACETTI

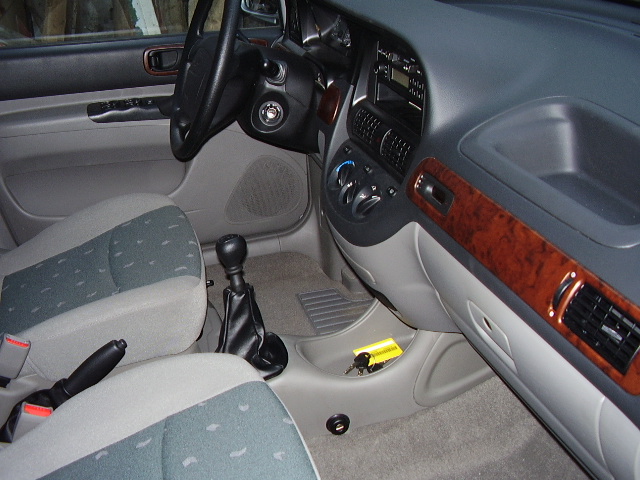

CHEVROLET TACUMA
