Сборка спортивного комплекса: 25% от его стоимости.

Перед установкой детского спорткомплекса необходимо:

Промерить расстояние от пола до потолка, оно не должно превышать или быть меньшим, заявленного в инструкции по сборке. Проверить потолок (для комплексов в распор) или стену (для пристенных комплексов). Для комплексов в распор, потолок должен быть из бетона или массива дерева. Для пристенных комплексов, стена из бетона или полнотелого кирпича. Для установки с гипсокартонным или подвесным потолком, необходимо заказать удлинители для опор спорткомплекса (за отдельную стоимость), необходимо будет просверлить в потолке отверстия O36 мм и упереть опоры. На конструкции из гипсокартона устанавливать пристенные комплексы нельзя. Подготовить инструмент (стремянка; ключ рожковый 13, 24; уровень строительный; отвертка с прямым шлицом; для пристенных - перфоратор). Освободить место (в зависимости от габарита спортивного комплекса). Удалите детей из комнаты на время сборки и монтажа комплекса. Сборку и монтаж проводят 2 взрослых человека.

Рекомендации:

Пристенные комплексы устанавливать только на несущие стены. Не устанавливать на пристенные детские спортивные комплексы тарзанки, диск-качели, навесные качели. Не устанавливать на Г, Т-образные комплексы пластиковые или деревянные качели (раскачиваясь можно получить травмы при столкновении со стойкой). Не подкладывать под пятаки стоек бруски, доски, посторонние предметы. Подкладывать под спортивный уголок гимнастические маты. Проверять на прочность и устойчивость детский комплекс и навесные снаряды. При занятиях детей на спорткомплексе присутствие взрослого обязательно. Не рекомендуется размещать спорткомплекс рядом с внешними углами, окнами, предметами интерьера.

Пошаговый пример сборки Г - образного детского спортивного комплекса для дома:

Сборку следует начинать с проверки комплектации по таблице, которая изображена в инструкции. Подготовьте необходимый инструмент.

НЕ нашли? Не то? Что вы ищете?

Сборку следует производить на полу.

Заведите стакан на нижнюю стойку комплекса (стойка с вкрученным болтом)

Соберите болты М8х60, для дальнейшего удобства монтажа

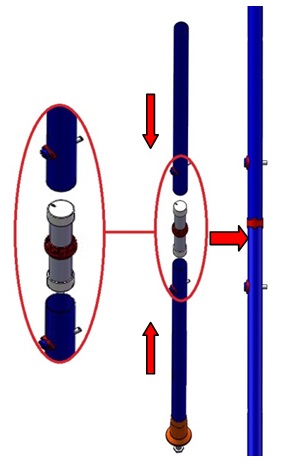

Установите втулку между двух стоек, заранее установив болты

Заведите уплотнительное кольцо на распорную трубу и на торец установите уплотнитель, отрегулируйте по высоте потолка (зазор между распорной трубой и потолком примерно 15 см) и вставьте болт М8х60 в отверстие.



Соберите шведскую стенку, сначала прикрутите ступеньки болтами М8х60 к одной стойке, затем к другой.

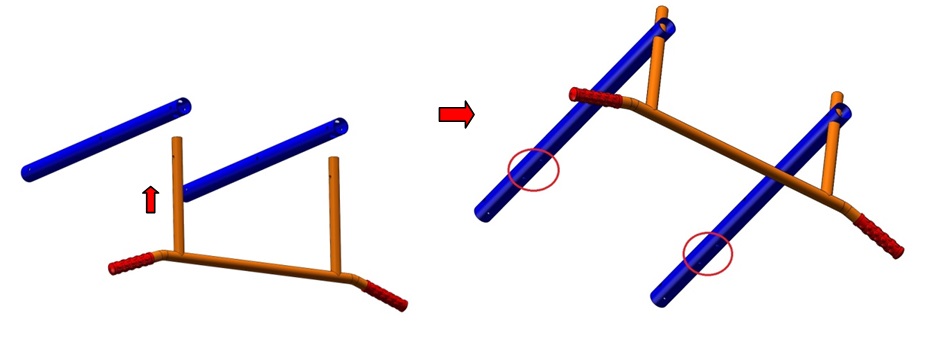

Вставьте турник в отверстия O26 мм (обратите внимание, что на раме отверстия O6 мм с резьбой должны быть с той стороны, где и ручки турника - выделено красным цветом).



Продумайте заранее расположение навесных снарядов. Заведите катушки и канат на верхнюю раму. Далее этот узел условно не отображен

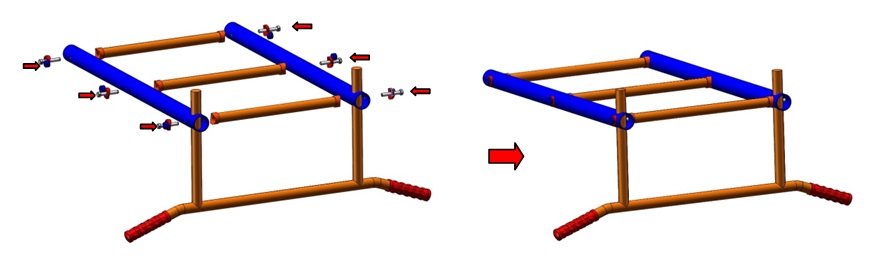

Прикрутите 3 ступеньки к верхней раме болтами М8х60 с двух сторон.

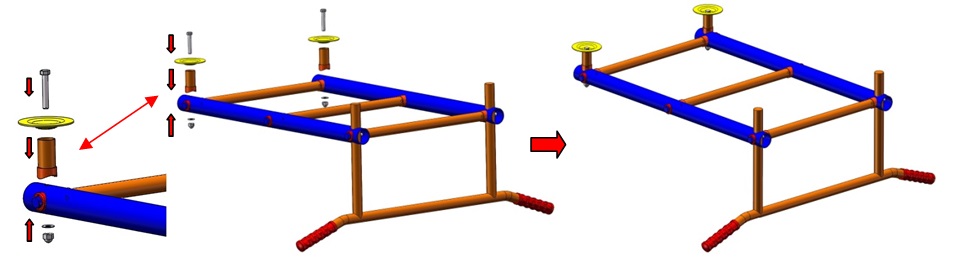

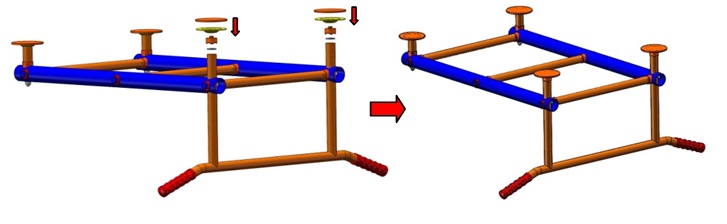

В отверстие пятака вставьте болт М8х110, затем в бочонок. Установите задние бочонки на последние отверстия верхней рамы и зафиксируйте колпачковой гайкой М8.

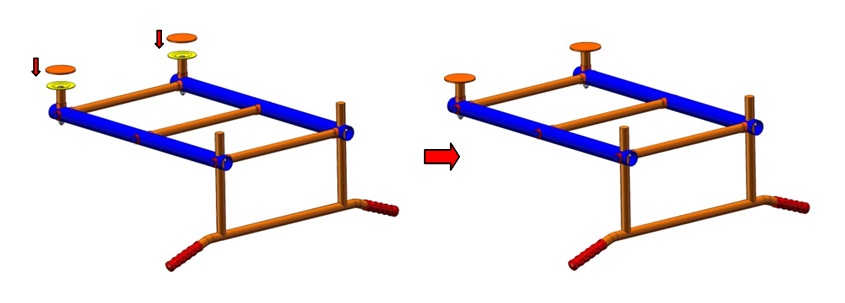

На пятаки, где расположены задние бочонки, установите прокладки.

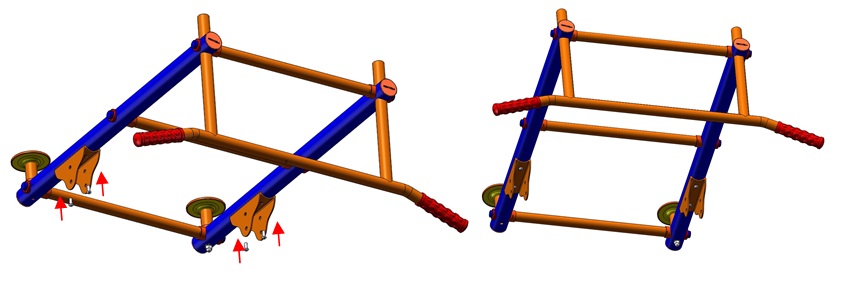

Винтами М6х10 прикрутите уголки к верхней раме.

Защелкните деталь «фиксатор» в пятаке, наденьте прокладку. Шайбу O13 положите на турник. Собранную конструкцию вставьте в турник, придерживая шайбу от выпадения.

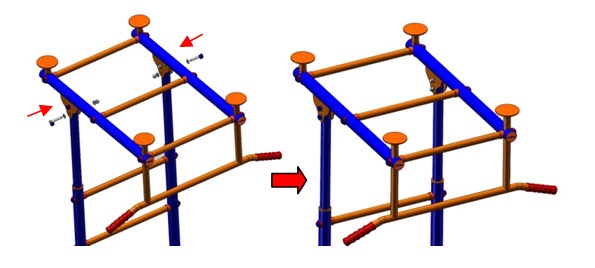

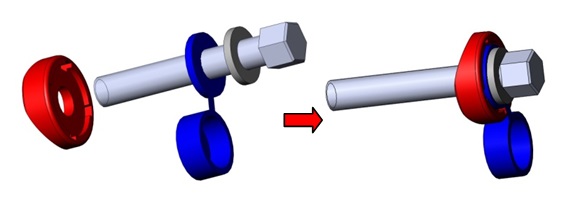

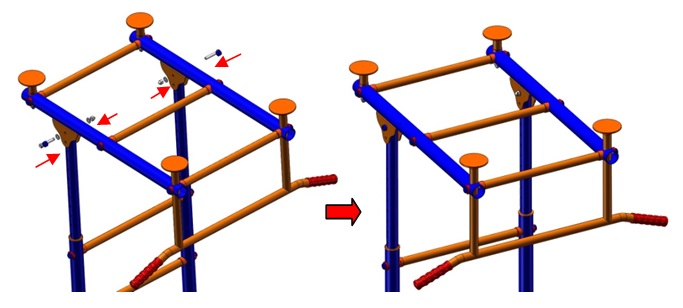

Распорную стойку соедините с уголком, болтами М8х45 с одной стороны (под голову болта устанавливается шайба O8, затем кольцо заглушки болта) и колпачковой гайкой с другой. Болт устанавливается только в верхнем отверстие уголка.

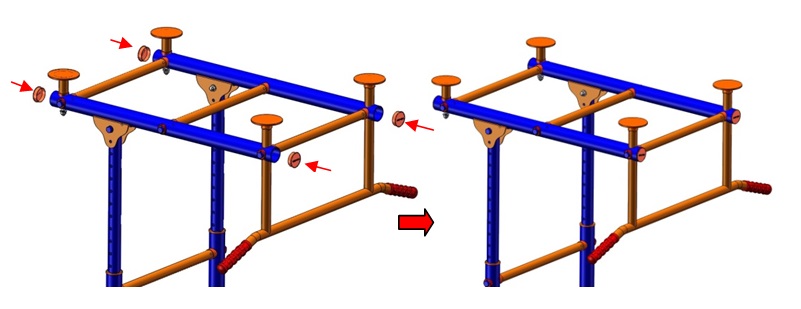

На торцы труб верхней рамы вставьте заглушку.

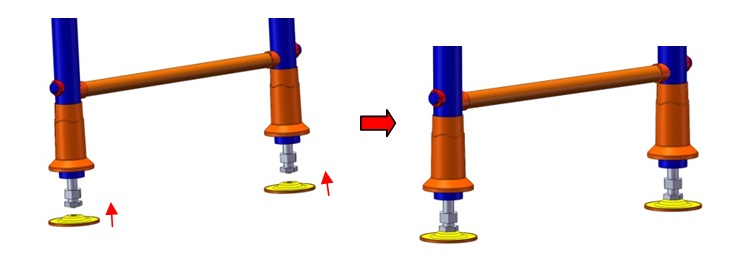

Подложите под распорные болты комплекса пятаки с прокладкой.

Поднимите спорткомплекс, верхняя рама всегда должна быть параллельно полу и потолку. Выкрутите нижний распорный болт до соприкосновения верхних пятаков с потолком.

Установите болты М8х45 в нижние отверстия уголка и зафиксируйте колпачковой гайкой.

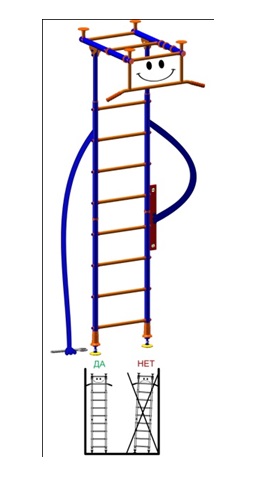

Выставьте спорткомплекс по уровню (вертикально – по стойкам, горизонтально – по ступеньке).

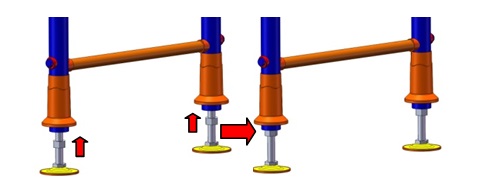

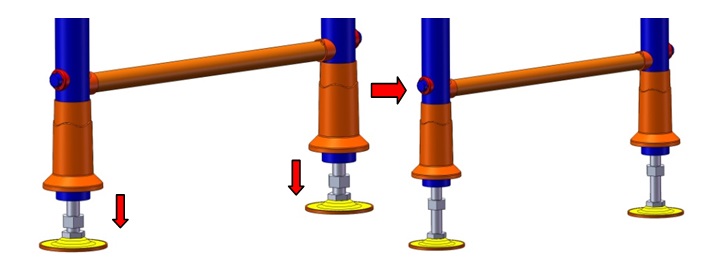

Раскрутите болт до жесткой фиксации спортивного комплекса и закрутите гайку до упора в нижнюю стойку.

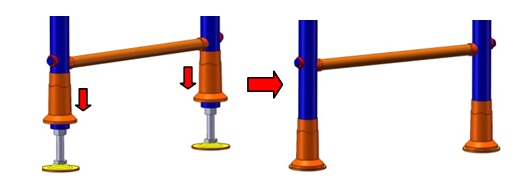

Опустите до упора декоративный стакан.

Развесьте навесное оборудование (для трапеции – 2 катушки, для каната – 1 катушка, для гимнастических колец – 2 катушки). Используйте карабин для фиксации веревки.

После установки спорткомплекса:

Проверить надежность фиксации навесных снарядов (обязательно вместо узлов использовать карабин) Нагрузить турник до 100 кг (Комплекс не должен смещаться с установленного места). Проверить стойки на смещения с установленной точки. Проверить сетку на натяжение и прочность (нагрузить каждый луч сетки весом до 100 кг).
