Cистема электрообогрева стрелочных переводов СЭИТ-04

История разработки

В 1999 году компания «КТН» в сотрудничестве с проектным и научным институтами (ГТСС и ВНИИЖТ) разработала систему для обогрева стрелочных переводов типа СЭИТ-04. И уже через год проект успешно прошел испытание на практике. Началась установка на станциях Латвийской железной дороги. Всего с тех пор установлено 840 комплектов СЭИТ-04 на 80 станциях.

Технические решения по оборудованию и испытанию новой системы электрообогрева стрелочных переводов разрабатывали специалисты Российского научно-исследовательского и проектно-конструкторского института информатизации, автоматизации и связи на железнодорожном транспорте (ВНИИАС МПС России).  Оборудование прошло опытную эксплуатацию в Путевой Части 19 станции Москва-Киевская Пассажирская Московской железной дороги. В итоге испытаний официальная комиссия рекомендовала оборудование электрообогрева стрелочных переводов СЭИТ-04 для внедрения на сети дорог .

Методические указания по проектированию оборудования были разработаны научным институтом ГТСС, после чего Департамент пути и сооружений согласовал применение системы СЭИТ-04 производства компании «КТН» на сети дорог .

Описание системы

Зимой, особенно во время метелей и снегопадов, движение на железной дороге может быть затруднено из-за того, что снег или лед скапливается на важных участках пути. Система электрообогрева стрелок СЭИТ-04 легко справляется с этой проблемой. СЭИТ-04 c индивидуальными трансформаторами предназначена для удаления снега и льда в зоне остряков и рамных рельсов, сердечников, крестовин, стрелочных переводов на станциях, парках и горках в целях обеспечения бесперебойного движения поездов в период снегопадов и метелей.

НЕ нашли? Не то? Что вы ищете?

Система универсальна, так как позволяет обогревать различные типы стрелок.

Комплект поставки

Система СЭИТ-04 для одной станции состоит из одного пульта управления оборудованием и нескольких шкафов управления электрообогревом. Каждый шкаф соединяется с пультом  волоконно-оптической линией связи. Количество и тип шкафов определяется в каждом случае индивидуально, исходя из общего количества и расположения обогреваемых стрелок на объекте. В одном шкафу может размещаться от 1 до 4 комплектов БКУ.

Различная комплектации шкафов и сопутствующего оборудования в зависимости от количества комплектов и мощности ТЭН-ов на одной стрелке.

Тип

шкафа управления

Мощность

на шкаф

КВА

К-во блоков БКУ-04

в шкафу

К-во

Трансфомато-ров в шкафу

Количество

клемных

ящиков КЯ-02

ШОИТ-02М-2х4/1-ВОС

8

1

2

1

ШОИТ-02М-2х4/2-ВОС

16

2

4

2

ШОИТ-02М-2х4/3-ВОС

24

3

6

3

ШОИТ-02М-2х4/4-ВОС

32

4

8

4

ШОИТ-02М-2х6/1-ВОС

12

1

2

1

ШОИТ-02М-2х6/2-ВОС

24

2

4

2

ШОИТ-02М-2х6/3-ВОС

36

3

6

3

ШОИТ-02М-2х6/4-ВОС

48

4

8

4

ШОИТ-02М-3х6/1-ВОС

12

1

3

2

ШОИТ-02М-3х6/2-ВОС

24

2

6

4

ШОИТ-02М-3х6/3-ВОС

36

3

9

6

ШОИТ-02М-3х6/1-ВОС

18

1

3

2

ШОИТ-02М-3х6/2-ВОС

36

2

6

4

ШОИТ-02М-3х6/3-ВОС

54

3

9

6


Основные технические характеристики

Электропитание шкафа – трехфазное напряжение переменного тока частотой 50 Гц ± 2Гц с номинальным напряжением 400/230 В с глухо заземленной нейтралью. Допустимые отклонения напряжения – плюс 5%, минус 20%.

Электропитание пульта ПУО-02 – напряжение переменного тока частотой 50 Гц ± 2Гц с номинальным фазным напряжением 230 В. Допустимые отклонения напряжения – плюс 5%, минус 10%.

Мощность потребления пультом ПУО-02 не больше 20 ВА.

Габаритные размеры (не более):


    4913201 350 мм - для ШОИТ-02-8/1; 8504001 400 мм - для ШОИТ-02 8/2; 1 4504001 400 мм - ШОИТ-02 8/4 и ШОИТ-02 8/3; 300400555 мм – для клеммного ящика КЯ-02 с опорами;

Габаритный размер пульта ПУО-02 определяется количеством шкафов ШОИТ-02, подключаемых к пульту. Высота и глубина пульта соответственно 360 мм и 120 мм. Ширина пульта равна 200 мм + (50 х N) мм, где N – количество шкафов.

Шкаф ШОИТ-02 и клеммный ящик КЯ-02 рассчитаны на работу при температуре окружающего воздуха от минус 45°С до плюс 65°С, относительной влажности воздуха не более 98% при температуре +25°С и высоте над уровнем моря не более 2 000 м.

Пульт ПУО-02 рассчитан на работу в условиях сухих помещений при температуре окружающего воздуха от 0°С до плюс 50°С, относительной влажности воздуха не более 93% при температуре +25°С и высоте над уровнем моря не более 2 000 м.

Другие важные характеристики (не менее):

    Наработка на отказ – 30 000 ч. Время непрерывной необслуживаемой работы –  10 000 ч. Средний срок службы системы –  20 лет.

Комплект поставки оборудования

В комплект поставки оборудования системы электрообогрева СЭИТ-04 входят:

    шкафы питания и управления электрообогревом стрелочных переводов с изолирующими трансформаторами:

    комплект датчиков температуры и осадков или метеостанция:

На основе полученных метеоданных система определяет оптимальный режим работы, что позволяет достичь максимума энергоэффективности пультов управления обогревом и клеммных ящиков для подключения электронагревательных элементов;

    электронагревательные элементы, устанавливаемые на стрелочных переводах, с арматурой для крепления и подключения этих элементов; питающие сети и сети контроля и управления.

Одним из преимуществ системы СЭИТ-04 является то, что она в автоматическом режиме самостоятельно определяет уровень заброса стрелочного перевода снегом от проходящего поезда и дает команду на включение обогрева.

Каждый шкаф соединен с пультом ПУО-2 волоконно-оптической линией связи.

Пульт ПУО-2 может подключаться к пульту дежурного по станции и к системе диспетчерской централизации.

Температура нагрева каждой стрелки контролируется отдельным датчиком, который подключается к ближнему к клеммному ящику рельсу.

Используемые электронагревательные элементы (ТЭНы) – плоско-овальные элементы мощностью от 900 до 2 500 Вт.

Наглядная таблица комплекта поставки из расчета на один стрелочный перевод:

1

Шкаф управления

ШОИТ-02 (8/4; 8/3; 8/2; 8/1)

1

(один шкаф – до 4-х стрелок)

шт.

2

Пульт управления ПУО-2

1

(один пульт на станцию)

шт.

3

Клеммный ящик КЯ-02

1

шт.

4

Датчик температуры  ДТ-02

1

шт.

5

Датчик осадков ДО-02

1

шт.

5

Монтажный комплект, кабели

1

к-т

6

ТЭНы

4

шт.

7

ЗИП (3-5% комплектующих от общего кол-ва изделий в поставке)

в составе:

1

к-т

1

Трансформатор

2

Блок переключения режима

канала связи “Зима-Лето”

3

Пульт управления ПУО-2

5

Блок контроля БКУ

6

Датчик  ДТ-02

7

Датчик ДО-02

8

ТЭН

Предусмотрено четыре вида контроля и управления электрообогревом стрелочных переводов:


    местное – с панели ручного управления, расположенной в шкафу (входит в состав оборудования шкафа) питания и управления электрообогревом дистанционное – с пульта управления обогревом станции ПУО-2 автономное – из  поста электрической централизации, с пульта ДСП, с помощью АРМ (на рисунке ниже представлен вид АРМ, установленного на станции):

Шкаф связи АРМ:

    диспетчерское управление – из  поста диспетчерской централизации.

Комплект системы электрообогрева для одной станции состоит из пульта управления обогревом (ПУО)  и нескольких шкафов питания и управления электрообогревом стрелочных переводов с изолирующими трансформаторами (ШОИТ), датчиков температуры (ДТ) и датчиков осадков или метеостанции (ДО), клеммных ящиков (КЯ) для подключения электронагревательных элементов. Каждый шкаф соединяется с пультом ПУО каналом контроля и управления. Количество шкафов ШОИТ определяется исходя из общего количества и расположения обогреваемых стрелочных переводов, а также с учетом электрической мощности, потребляемой каждым стрелочным переводом.

Шкаф ШОИТ позволяет осуществлять электропитание освещения стрелочных переводов и ручного электроинструмента в зависимости от типа исполнения шкафа. Количество стрелочных переводов, подключаемых к одному шкафу, составляет от 1 до 4-х (в зависимости от конкретного проекта).

Из чего состоят шкафы ШОИТ:

    изолирующих трансформаторов номинальной мощностью 5 или 6 кВ·А каждый; блоков контроля и управления электрообогревом (БКУ); пульта местного управления шкафа; набора коммутационной аппаратуры защиты и управления силовых цепей; блока для защиты канала связи и организации контроля вскрытия; датчика открытия двери шкафа; лампы с осветительной арматурой для внутреннего освещения шкафа; клеммного оборудования для подключения другого шкафа ШОИТ, сетей освещения стрелок розетки для ручного электроинструмента.

На станцию устанавливается один пульт ПУО, который обеспечивает:

стрелочных переводов;

    отображение текущего состояния электрообогрева стрелочных переводов; отображение текущего состояния освещения стрелок; сопровождение изменения состояния устройств электрообогрева звуковым сигналом тревоги; связь пульта дежурного по станции со шкафами управления электрообогревом; связь и передачу на пульт центрального диспетчера информации о

работе системы электрообогрева и освещения стрелочных переводов;

    связь и передачу от пульта центрального диспетчера команд на управление электрообогревом и освещением стрелочных переводов; перевод любого шкафа в режим «Лето» режим контроля вскрытия шкафа при отключенном питании шкафа; подключение датчика осадков для управления включением электрообогрева в автоматическом режиме.

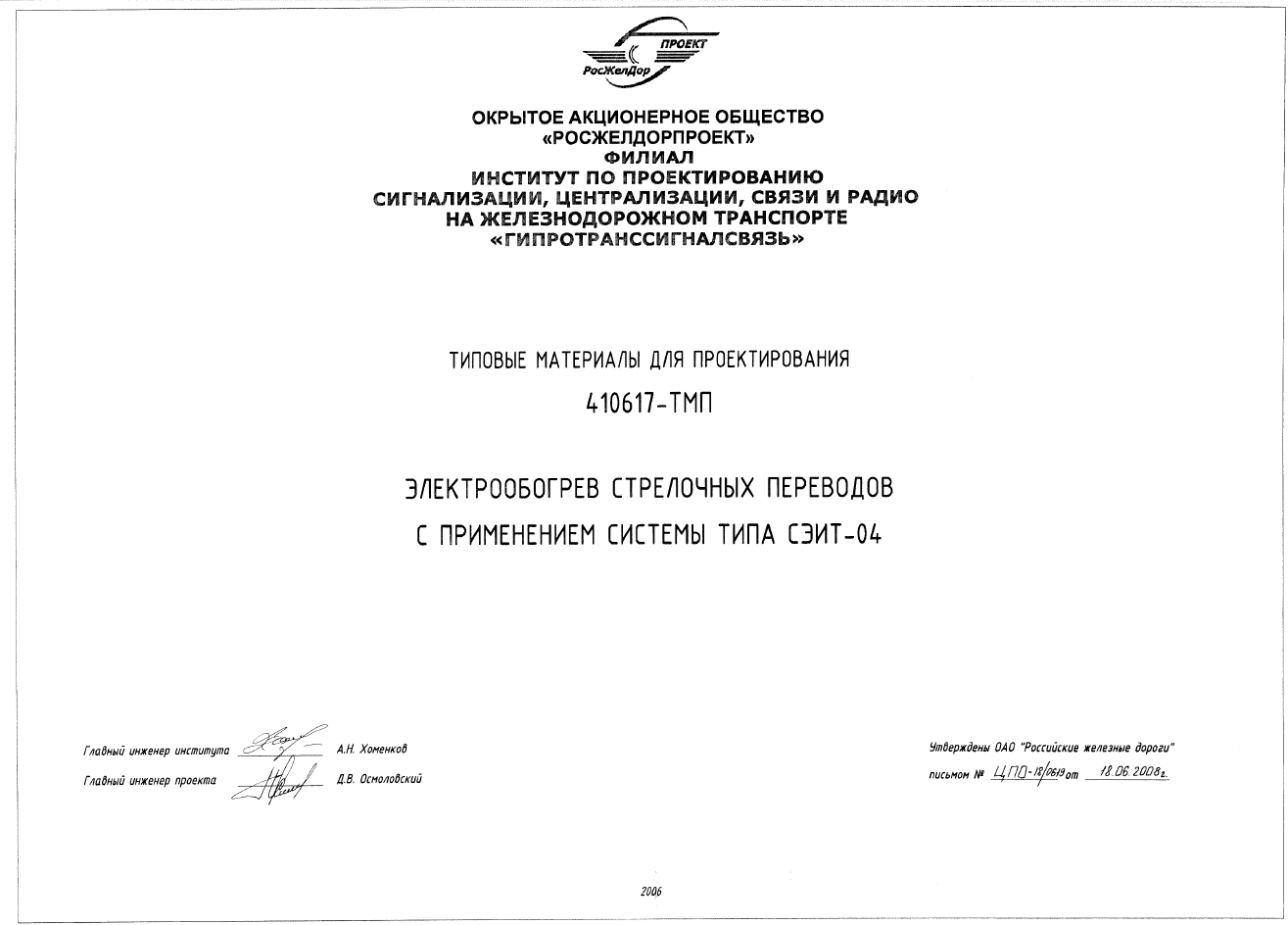

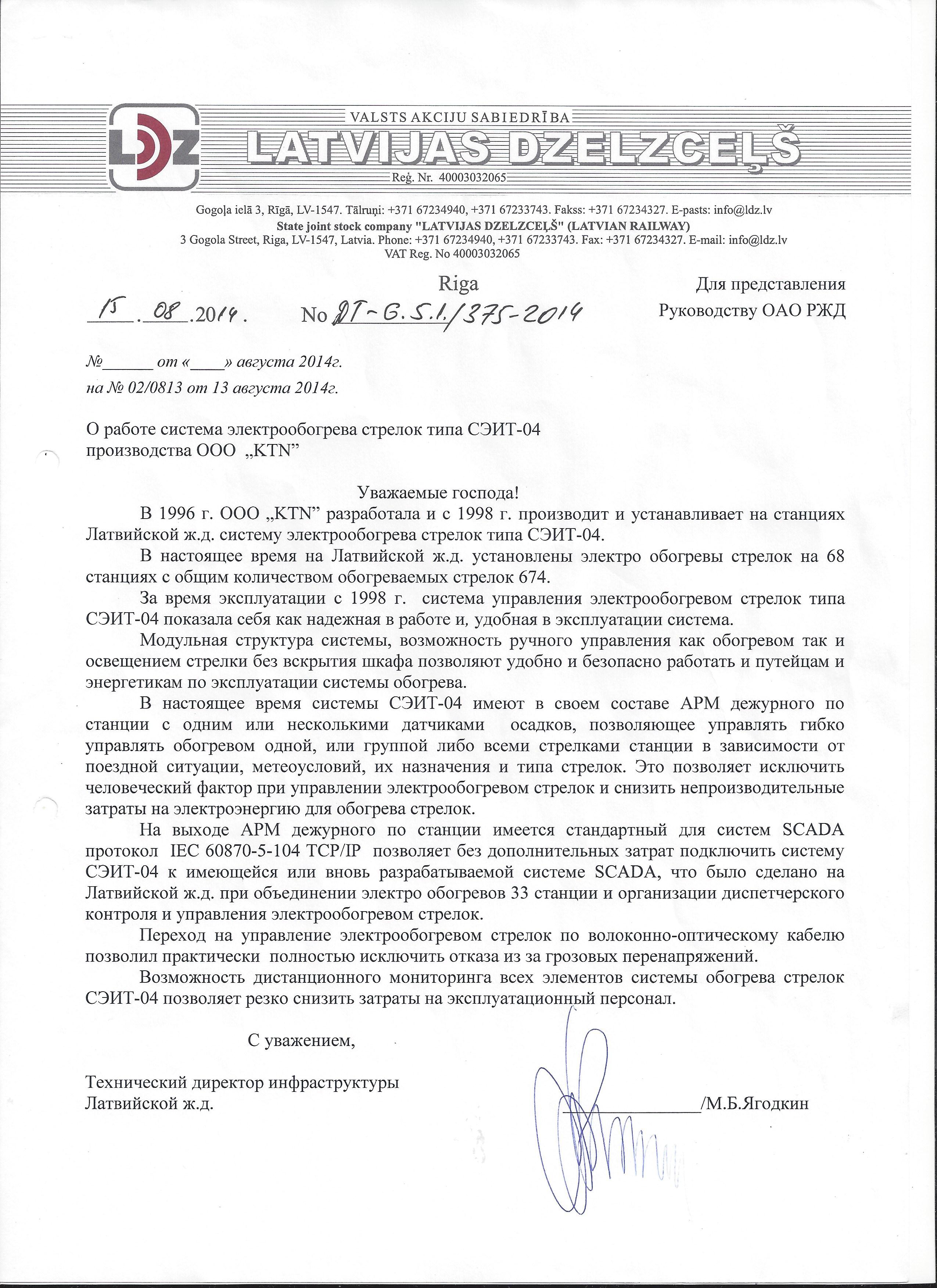

Техническая и разрешительная документация

Система имеет все необходимые документы, подтверждающие ее эффективность.

Предпосылки создания

Предпосылками создания системы СЭИТ-04 послужили:

    большие затраты ручного труда на снегоборьбу на станциях, не оборудованных системами электрообогрева и пневмообдувки; недостаточная экономическая эффективность, высокое энергопотребление, низкая надежность и эксплуатационная готовность существующих систем электрообогрева, отсутствие в них  интеллектуальной системы управления.

Отличительные особенности и преимущества системы СЭИТ-04


    Индивидуальное управление электрообогревом каждого стрелочного перевода. Реагирование системы на заброс стрелки снегом от проходящего поезда. Наличие системы диагностики, возможность дистанционного мониторинга и управления с поста ДЦ или любого рабочего ПК (АРМ) в том числе и через систему SCADA. Применение в системе высоконадежной аппаратуры и материалов (ТЭНы ведущих мировых производителей, оптико-волоконная связь). Система позволяет исключить ручной труд при очистке стрелочных переводов от снега и льда Индивидуальное управление электрообогревом каждого стрелочного перевода в совокупности с принципиальной новой системой управления позволяет снизить расход электроэнергии до 30% по сравнению с существующими системами. Встроенная система диагностики позволяет быстро выявить неисправность, обеспечивая высокую эксплуатационную готовность. Высокая «живучесть» системы, т. к. при выходе из строя одного ТЭНа происходит отключение не всех стрелок, подключенных к одному шкафу, а только половины ТЭНов одной стрелки.

Система имеет антивандальное исполнение с сигнализацией несанкционированного вскрытия шкафа. Контроль сопротивления изоляции устройств электрообогрева (электронагревательные элементы на стрелочных переводах, питающие кабельные сети от шкафа ШОИТ до электронагревательных элементов, коммутационная аппаратура и силовая проводка после изолирующих трансформаторов в шкафу) осуществляется также блоками контроля и управления, расположенных в шкафе ШОИТ. Каждый блок управления подключается на одну пару изолирующих трансформаторов, тем самым, обеспечивая селективность отключения электронагревательных элементов на разных рельсах стрелочных переводов.

Дополнительные опции:

    Возможность подключения ручного электроинструмента и освещения к установленному шкафу. Возможность дистанционно с любого рабочего ПК регулировать работу системы в том числе с помощью имеющихся систем ДЦ, а также получать информацию об отказе оборудования и организовывать устранения неисправностей.
