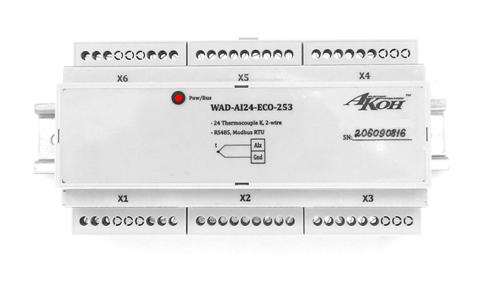

24-х канальный модуль ввода аналоговых сигналов, c интерфейсом RS-485

WAD-AI24-ECO

Технический паспорт

2017



Основные технические характеристики.

Модуль WAD-AI24-ECO предназначен для преобразования значения сигналов напряжения, тока и термосопротивления в код, и передачи полученного значения в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 24.

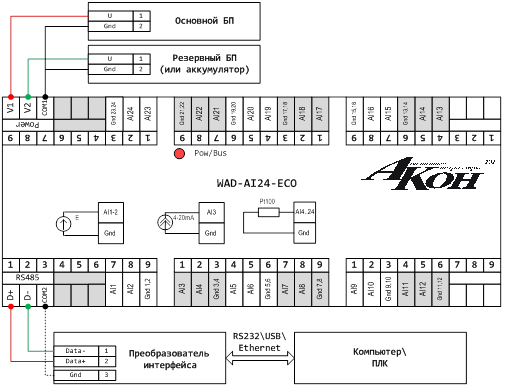

Схема подключения входов – двухпроводная.

Диапазоны преобразования:

Канал 1: Напряжение 0-1В.

Входное сопротивление не менее 100 кОм.

Канал 2: Напряжение -50..+50мВ.

Входное сопротивление не менее 100 кОм.

Канал 3: 4-20мА.

Входное сопротивление 62 Ом.

Канал 4-24: Термосопротивление, тип датчика - Pt100.

Схема подключения датчика – двухпроводная.

Входное сопротивление  - не менее 1МОм.

Ток питания датчика - (1.0±0.03) мА.

Диапазон изменения сопротивления датчика  (Pt100,  -200 ..+800гр. С) - от 18,52 до  375,7 Ом.

Основная приведенная к диапазону преобразования погрешность – +/-0,07%.

Погрешность нелинейности не более +/-0,05%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 130 дБ.

Подавление изменения напряжения питания не менее 150дБ

Уровень взвешенных шумов и помех  измерительных каналов не более -80дБ

Дополнительная погрешность в рабочем диапазоне температур ±0.01%*0С.

НЕ нашли? Не то? Что вы ищете?

Защита входов от перенапряжения – долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы между питанием модуля и интерфейсом. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 3,6 Вт.

Средний срок службы изделия - 10 лет.

Габариты модуля 159х90х57 мм.

Вес 300 г.

Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +75 0С. Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.

Комплект поставки:

модуль WAD-AI24-ECO Кол-во:  1 шт. № 000

Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).

Начальные настройки: Базовый адрес – 001, скорость обмена 9600 бод, протокол обмена – ModBus RTU. Свидетельство о приёмке.

Модуль WAD-AI24-ECO соответствует техническим характеристикам и признан годным к эксплуатации.

  Дата выпуска  25.01.2017 г.

Подпись лиц, ответственных за приёмку:  Контроль методики испытаний______________

Испытания ______________________  Выходной контроль____________________



Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru
