Федеральное агентство железнодорожного транспорта
федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Омский государственный университет
путей сообщения»
(ОмГУПС (ОмИИТ))
Кафедра «Теоретическая электротехника»
РАСЧЕТ ЛИНЕЙНЫХ
ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
Пояснительная записка к курсовой работе
по дисциплине «Теоретические основы электротехники»
ИНМВ.401262.000ПЗ
Студент гр.25 Е
Дата
Руководитель –
доцент кафедры ТЭ
Дата
Омск 2016
ЗАДАНИЕ
студенту гр. 25-е
на курсовую работу по теме:
«Расчет линейных электрических цепей».
Вариант 12.
1. Разложить заданное напряжения u в ряд Фурье, ограничившись пятой гармоникой. Построить в одной системе координат временные графики гармоник напряжения, суммарную кривую и заданное напряжение u.

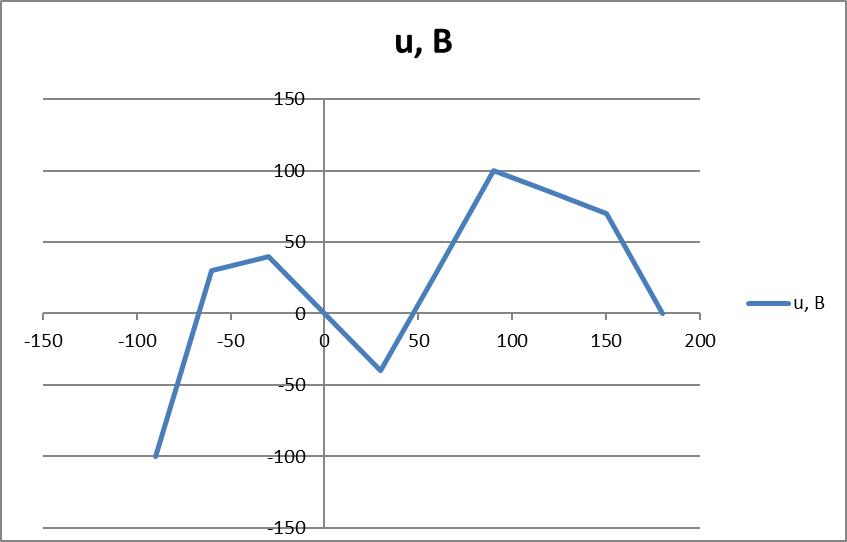

Рисунок 1.1 – Форма входного напряжения u
Таблица 1.1 – Исходные данные для решения
Номер варианта V | Координаты точек | Вид симметрии | |||||
u, В | wt, град | ||||||
1 | 2 | 3 | 1 | 2 | 3 | ||
12 | -40 | 100 | 70 | 30 | 90 | 150 | Относительно оси ординат |
2. Рассчитать цепь при воздействии на нее несинусоидального приложенного напряжения u (рис. 1.1), полученного в предыдущем пункте 1.
Определить:
действующее значение напряжения U; форму кривой напряжения u, для чего на чертеже построить гармоники напряжения и суммарную кривую напряжения u, полученную в результате графического сложения отдельных гармоник; входное сопротивление и мгновенное значение тока для всех гармоник напряжения; мгновенное значение тока на неразветвленном участке i и действующее значение тока I; активную P, реактивную Q и полную S мощность цепи; форму кривой тока i, для чего на чертеже построить гармоники тока и суммарную кривую тока i, полученную в результате графического сложения отдельных гармоник.

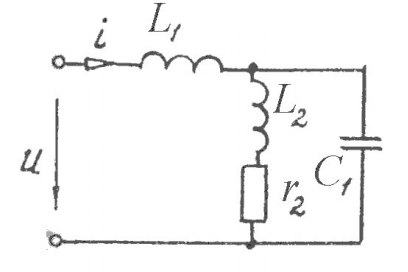

Рисунок 1.2 – Исследуемая схема
Таблица 1.2 – Исходные данные для решения
Предпоследняя цифра шифра | ω, 1/c | r1, Ом | r2, Ом | L1, мГн | С1, мкФ | L2, мГн | С2, мкФ |
2 | 2000 | 10 | 10 | 10 | 20 | 15 | 20 |
2. Расчет трехфазных цепей
2.1. Расчет симметричной трехфазной цепи
Рассчитать симметричную трехфазную цепь. Найти токи в линии и в фазах нагрузки, показания ваттметров, составить баланс мощностей, построить векторную диаграмму токов и напряжений.
Рисунок 2.1 – Обобщенная исследуемая схема
Таблица 2.1 – Исходные данные для формирования заданной схемы
Последние цифры шифра | Номера ваттметров W | Положение ключа | ||
K1 | K2 | K3 | ||
12 | 3;4 | З | З | Р |
Таблица 2.2 – Параметры элементов схемы замещения и значение приложенного напряжения
Предпоследняя цифра шифра | Напряжение, В | Сопротивление элементов схемы замещения, Ом | ||||
|
|
|
|
|
| |
1 | 380 | - | 5 | 15 | 12 | 36 |
2.2. Расчет несимметричной трехфазной цепи
4. Рассчитать несимметричную трехфазную цепь. В трехфазной несимметричной цепи найти токи в ветвях при ЭДС фазы А
В. Построить векторную диаграмму токов и напряжений. Составить баланс мощностей.
Таблица 2.3 – Исходные данные для формирования трехфазной электрической цепи
Последние цифры шифра | Номер рисунка | Положение ключа | ||
К1 | К2 | К3 | ||
12 | 2,6, г | Р | З | З |

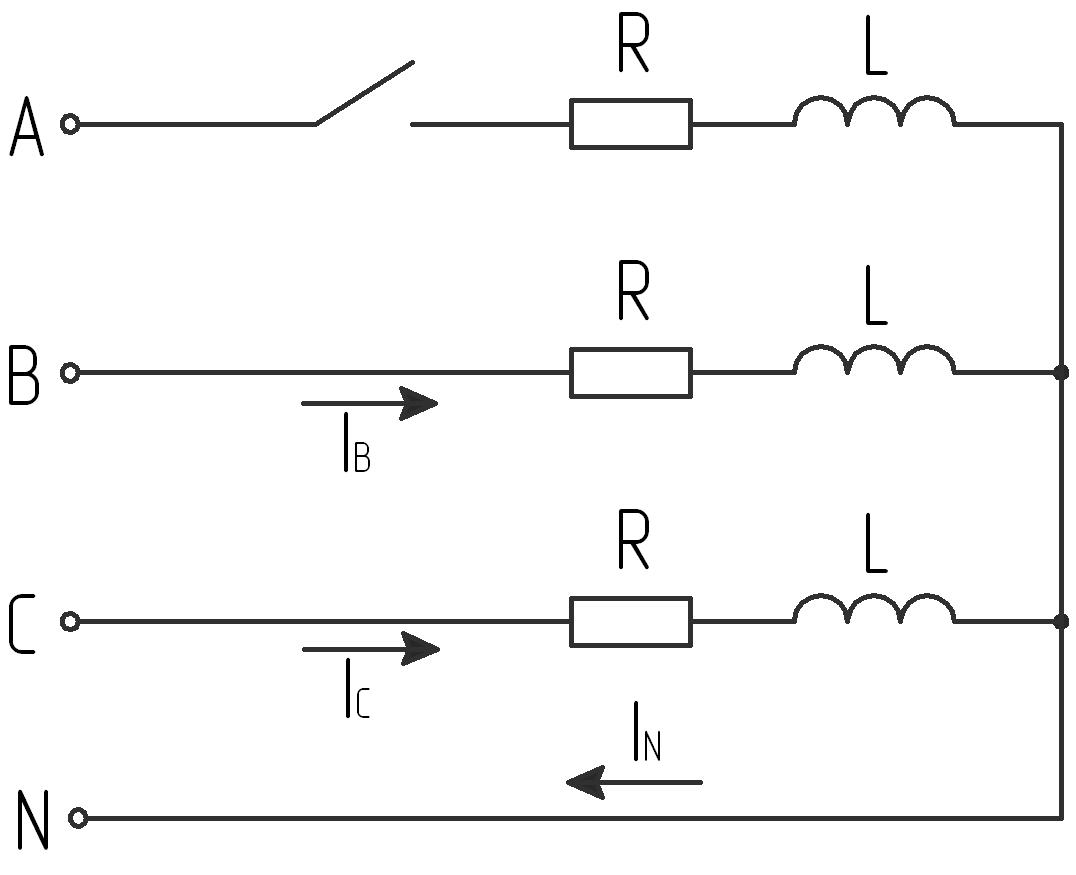

Рисунок 2.2 – Схема змещения-2.6,г
Таблица 2.4-Параметры элементов схемы замещения-1
Номер предпоследней цифры шифра |
В | R, Ом |
Ом |
1 | 220 | 7 | 25 |
