Термовоздушная Паяльная Станция

Модель ZD-8908

Руководство Пользователя

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При работе с электрооборудованием следует соблюдать основные правила техники безопасности.

    Перед подключением прибора к сети убедитесь в том, что напряжение сети соответствует указанному напряжению на паспортной табличке с техническими данными прибора.  Данный прибор не предусмотрен для самостоятельного использования детьми; людьми с физическими, органолептическими, умственными нарушениями здоровья; а также людьми, у которых отсутствует достаточно опыта и знаний для самостоятельного использования прибора – в данном случае работа с прибором возможна только под присмотром людей, которые смогут обеспечить безопасность использования. Следите за тем, чтобы дети не играли с прибором. Очистка и обслуживание прибора также не допускаются лицами до 8 лет без соответствующего наблюдения. Не оставляйте включённый прибор без присмотра. Не работайте прибором во взрывоопасных средах и в непосредственной близости с горючими материалами. Не используйте прибор во влажных средах, не мочите его. Избегайте попадания на прибор или на его части воды, запрещено работать прибором мокрыми руками. Запрещено прикасаться к металлическим частям вблизи нагретого наконечника или направлять струю горячего воздуха на людей. Запрещено разбирать прибор. Если прибор не используется убедитесь в том, что он выключен и не подключен к сети питания. Не применяйте излишние усилия или приспособления типа плоскогубцев для установки наконечников. Также не стоит затягивать крепежный винт слишком сильно. При превышении предельно допустимой температуры нагрев прибора прекратится, произойдет его автоматическое отключение. При падении температуры до безопасного показателя прибор продолжит автоматический нагрев.


1. ОБЩАЯ ИНФОРМАЦИЯ

Термовоздушная паяльная станция для SMD-компонентов.

НЕ нашли? Не то? Что вы ищете?

Точность и стабильность показаний температуры.

Автоматический переход в режим ожидания, функция энергосбережения.

Быстрый нагрев.

Автоматическая система охлаждения.

Возможность подачи теплого воздуха и низкий уровень шума, издаваемого прибором в ппроцессе работы.


2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение на входе: 300Вт.

Диапазон напряжений: 110-130ВАХ 60Гц или 220-240ВАХ 50Гц.

Температура выдуваемого воздуха: 100-500℃.

Дисплей: жидкокристаллический сегментный дисплей.


ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

1. Подключите прибор к сети питания.

2. Установите соответствующую насадку (используйте насадку максимально необходимого диаметра).

3. Включите прибор, установите необходимые показатели объема потока выдуваемого воздуха и его температуры. Установите рукоятку прибора в держатель.

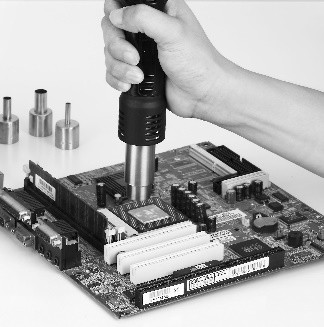

4. Держите паяльник так, чтобы наконечник располагался прямо над ИС, но не касался его. Дождитесь пока поток горячего воздуха расплавит припой. После того, как припой расплавится, удалите ИС с помощью пинцета.

5. После завершения работы прибором выключите его, отключите от сети питания. Перед помещением прибора на хранение позвольте ему остыть до комнатной температуры. Храните прибор в недоступных для детей местах.

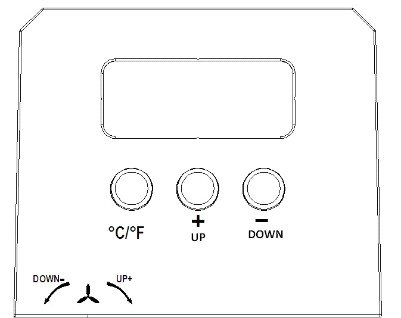

ДИСПЛЕЙ И УСТАНОВКА ТЕМПЕРАТУРЫ

1. С помощью кнопок «+(UP)» и «-(DOWN)» установите необходимое значение температуры.

При кратковременном нажатии на указанные кнопки значение будет увеличиваться/уменьшаться на 1 единицу.

При длительном нажатии – значение будет увеличиваться/уменьшаться в быстром режиме.

2. С помощью кнопки «℃/℉» установите необходимую температурную шкалу. При кратковременном нажатии данной кнопки произойдет переключение типов температурной шкалы – «℃» или «℉».

3. Объем выдуваемого воздуха устанавливается с помощью переключателя, находящегося под символом . При повороте переключателя в сторону «DOWN-», объем выдуваемого воздуха уменьшается. При повороте переключателя в сторону «UP+» объем выдуваемого воздуха увеличивается.

4. Функция перехода в «спящий» режим.

При помещении рукоятки прибора в держатель нагрев прибора прекратится. На дисплее прибора отобразится символ «SLP», что указывает на переход прибора в «спящий» режим. После извлечения рукоятки из держателя прибор возобновит нагрев до установленной температуры.


МОНТАЖ ИС В КОРПУСАХ QFP:

(Набор насадок для пайки не входит в комплект поставки, приобретается отдельно).

1. Нанесите паяльную пасту.

Нанесите необходимое количество паяльной пасты и установите SMD-компонент на печатную плату.

2. Подогрейте SMD-компонент.

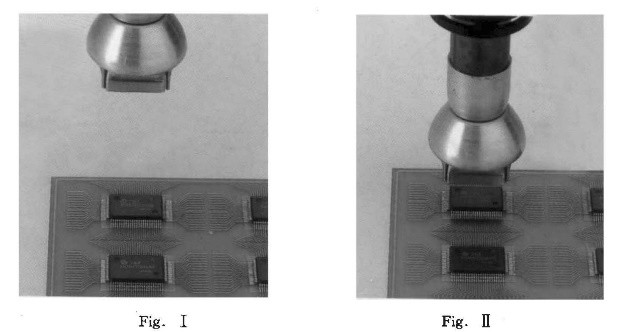

Произведите предварительный нагрев SMD-компонента, как показано на рис. I.

3. Пайка.

Равномерно нагрейте выводы (рис. II).

4. Чистка.

По окончании пайки удалите остатки флюса с платы.

Примечание: пайка горячим воздухом имеет ряд преимуществ. Но, как и при любой технологии пайки, существует вероятность образования шариков припоя, перемычек между выводами и некачественных соединений. Следует всегда обращать внимание на предмет структурной и электрической целостности готовых паяных соединений.


ВНИМАНИЕ!
    Если паяльник не используется, его следует разместить в специальной подставке. Данный прибор предусмотрен для самостоятельного использования лицами, достигшими 8 лет; людьми с отсутствием физических, органолептических, умственных нарушений здоровья; людьми, у которых достаточно опыта и знаний для самостоятельного использования прибора и людьми, у которых отсутствуют вышеуказанные требования, при условии, что работа прибором будет производиться только под присмотром людей, которые смогут обеспечить безопасность использования. Следите за тем, чтобы дети не играли с прибором. Очистка и обслуживание прибора несовершеннолетними допустимо только в присутствии взрослого человека, имеющего опыт работы данным прибором. Установка наконечника.

Не применяйте излишние усилия или приспособления типа плоскогубцев для установки наконечников. Также не стоит затягивать крепежный винт слишком сильно.

    Защита от перегрева.

Станция имеет функцию автоматического отключения, которая становится активна при достижении температуры максимально допустимого значения. Станция снова включается после достижения температурой безопасного уровня.

    Осторожно – Работа с высокими температурами.

Не используйте прибор рядом с легковоспламеняющимися газами, бумагой и другими горючими веществами. Температура горячего воздуха и наконечника является крайне опасной и может причинить вред здоровью. Запрещено прикасаться к металлическим частям вблизи нагретого наконечника или направлять струю горячего воздуха на людей.

    Не разбирайте прибор. Если Вы не собираетесь эксплуатировать станцию в течение длительного периода времени, отключите ее от источника питания.

Если шнур питания подключен к сети питания, даже в выключенном состоянии в приборе присутствует электрический ток. Поэтому, если Вы не собираетесь использовать прибор в течение долгого времени, отключите его от сети питания.


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации – 1 год со дня продажи изделия. На изделия, у которых отсутствует дата продажи, гарантия не распространяется. Обмен неисправных изделий осуществляется через торговую сеть при предъявлении чека и гарантийного талона. Изделия с механическими повреждениями гарантии не подлежат.

Дата продажи

Штамп магазина

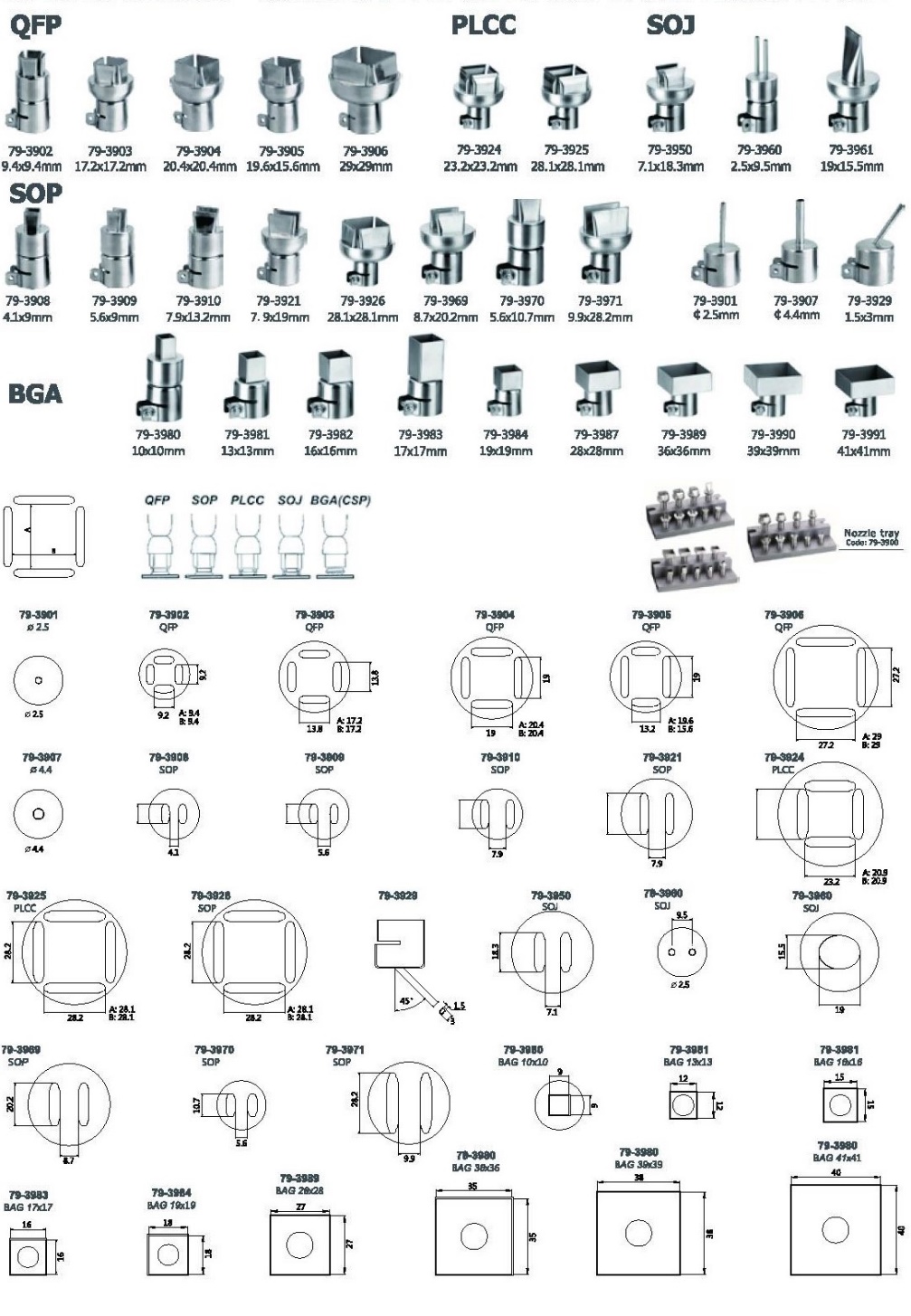

КОМПЛЕКТ СМЕННЫХ НАКОНЕЧНИКОВ

Используются для моделей: ZD-912, ZD-982, ZD-939A, ZD-939L, ZD-8907, ZD-8912.
