КН-12-6 Домашнее задание №2 Зачетка № 000
Выбор предприятия: N=407mod8+1 = 8 Ассоциация студентов Украины. (Компьютерная сеть кампусов «Досуг студентов»).
Выбор городов: 407mod5+1 = 3 – Днепропетровск, Чернигов
Выбор дополнительных ВНЗ: 407mod6+1 = 6 – ХНАДУ (автодорожный)
Выбор общежитий ХНУРЭ: 407mod5+1 = 3 – (1, 2, 7 ,8)
Общежития:
- 1 ХНУРЭ - 0 (Ф1) – Центральное общежитие 2 ХНУРЭ - 2 (Ф2) 7 ХНУРЭ - г. Харьков, а (Ф3) 8 ХНУРЭ - г. Харьков, б (Ф4) ХНАДУ - 5 (Ф5) Днепропетровский гуманитарный университет - б (Ф6) Черниговский государственный институт экономики и управления - (Ф7)
2. Общее описание компьютерной сети объекта автоматизации.
2.1 Планирование компьютерной сети.
2.1.1 Обоснование выбора архитектуры сети для LAN, ONB, WAN.
Для LAN сети мы выбираем 100BASE-TX, так как такой скорости хватит для любых студенческих нужд.
ONB – 1000BASE-LX, чтобы студенты не чувствовали дискомфорта.
WAN – аренда канала 1Gbit/s у компании . Для WAN внутри Харькова можно использовать GEPON – это, на данный момент, актуальная технология и её пропускной способности должно хватить для комфортного использования сети.
Сеть компании
2.1.2 Типы соединений между LAN и ONB, ONB и WAN
Для соединения LAN и ONB мы используем Floor Switch (LAN соединена с помощью Room Switch). Кабель UTP cat5.
Для соединения ONB и WAN будет использоваться Building Router в общежитии и арендованный канал сети извне.
2.1.3 Виды ресурсов в компьютерной сети для LAN, ONB, WAN
Для ONB:
- Файловый сервер (port 6) Голосовой сервер (port 5) Игровые сервера (port 4)
Для WAN:
- Веб сервис для дистанционного обучения (port 4) Веб портал для всех студентов (port 4) Сервер для новостей и литературы (port 7)
Для Internet:
- Полный доступ к сети Internet (port 8)
2.1.4 Планирование размещения ресурсов
Файловый и голосовой сервера будут расположены в серверной комнате в каждом общежитии.
Игровые сервера, веб портал, дистанционное обучение, новости и литература будут расположены в Харьковском общежитии ХНУРЭ (Ф1) (также в серверной).
Доступ к сети Internet будет обеспечиваться сетью .
2.1.5 Планирование поддержки сервисов
В создаваемой сети планируются сервисы:
- Сервис для доступа к файлам Сервис авторизации для доступа в Internet Сервис рассылки новостей студентам
2.2 Планирование компьютерной сети
2.2.1 Топологическая структура сети WAN

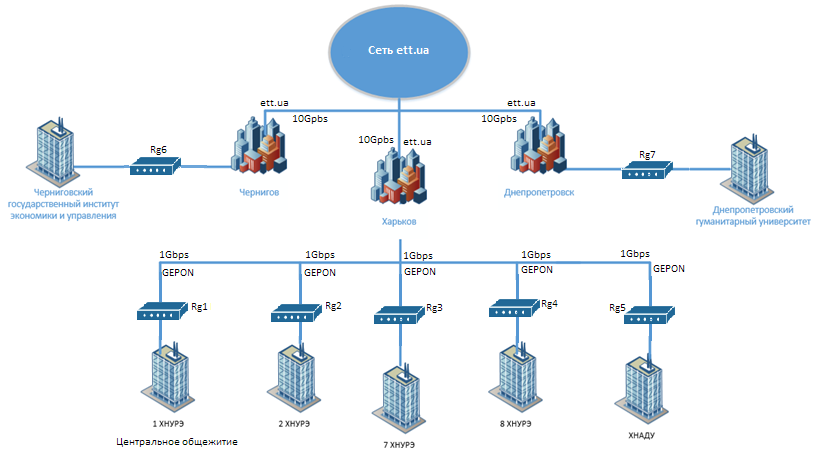

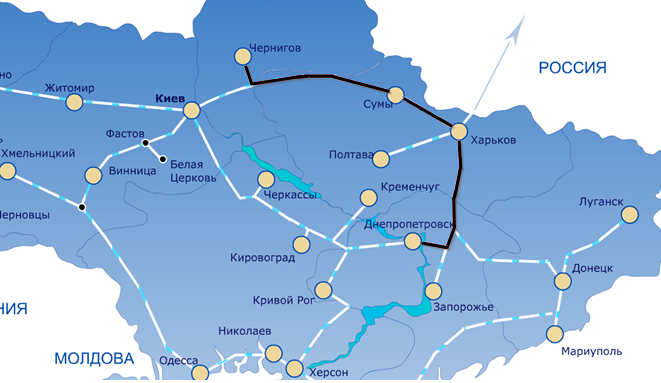

Рис. 1 – Схема соединений для междугородних подключений и подключений внутри города
Подключения внутри города – GEPON, а междугородние – арендованные каналы у сети .
Каналы | Расстояния, км | Код оборудования | Тип канала | Пропускная способность Гб/с | Точка соединения с ONB | Точка соединения со внешним каналом |
Ф1-Ф2 | 0,2 | Rg2 | GEPON | 1 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
Ф1-Ф3 | 5,3 | Rg3 | GEPON | 1 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
Ф1-Ф4 | 5,3 | Rg4 | GEPON | 1 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
Ф1-Ф5 | 1,6 | Rg5 | GEPON | 1 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
Ф1-Ф6 | 193,4 | Rg6 | Сеть | 10 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
Ф1-Ф7 | 385,5 | Rg7 | Сеть | 10 | R00 (port 2) – SW20 (port 1) | R00 (port 1) |
2.2.2 Топологическая структура сети ONB

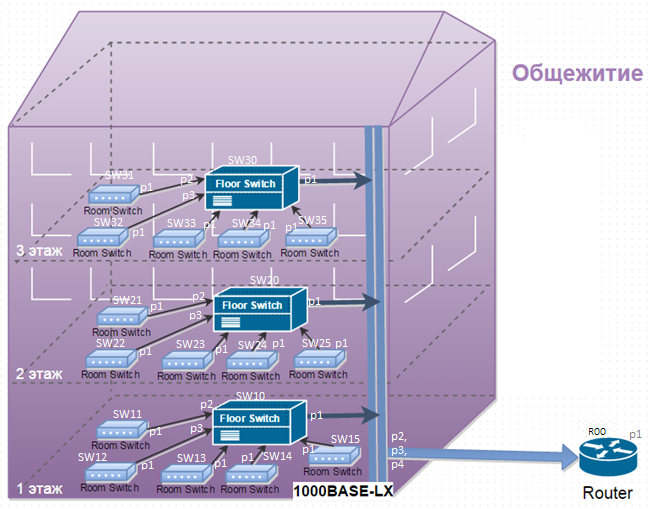

Рис. 3 – Схема топологическая ONB

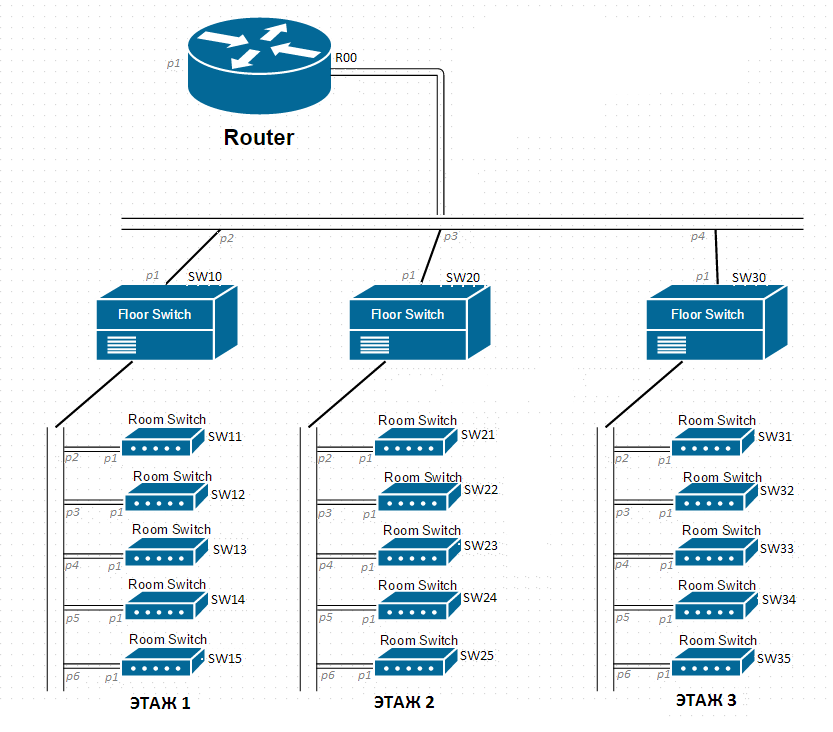

Рис. 4 – Схема логическая ONB
Основные компоненты компьютерной сети ONB:
- Корневой роутер R00 – 1Gbps – SFP ports 8 Этажные коммутаторы SW10, SW20, SW30 – 1Gbps – SFP ports 8 Комнатные коммутаторы SWij – 100Mbps – SFP ports 8
Каналы | Расстояние, м | Тип канала | Пропускная способность | Точка соединения с ONB | Количество портов |
SW10 – R00 | 100 | UTP cat 5e | 1Gbps | SW10(port1), R00(port2) | SW10(8), R00(8) |
SW11 – SW10 | 50 | UTP cat 5e | 100Mbps | SW11 port1, SW10 port2 | SW11(8), SW10(8) |
2.2.3 Топологическая структура сети LAN

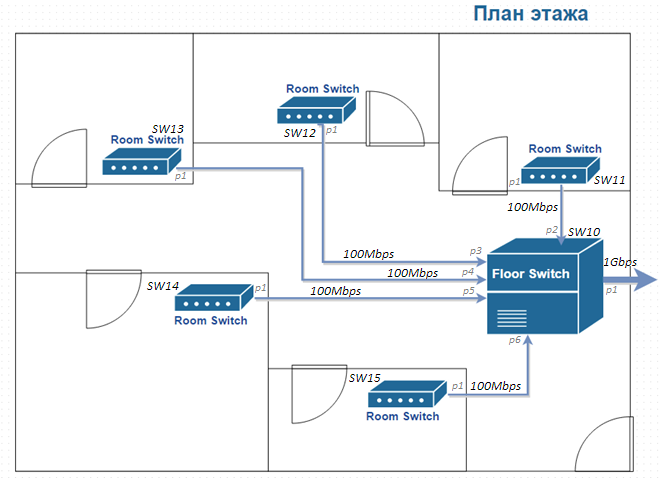

Рис. 5 – Схема LAN
- Расстояние между Room Switch (SW11) и рабочим местом – 15 метров Расстояние между Floor Switch (SW10) и Room Switch (SW11) – 50-100 метров
2.2.4 Схема и топологическая структура серверной (Data Center)

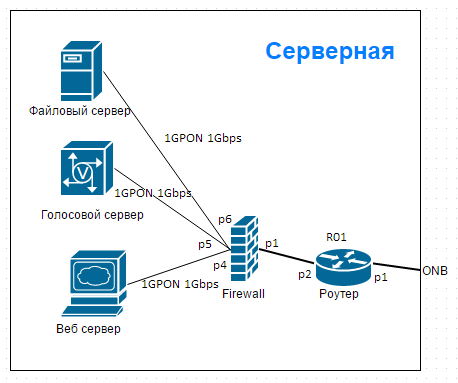

Рис. 6 – Схема Data Center
2.2.5 Перечень требований к выбору сетевого оборудования
Перечень требований к используемому сетевому оборудованию в сетях LAN, ONB и WAN представлен в таблице.
Наименование оборудования | Код оборудования | Технология 100Base - TX | Технология 1GBase - xx | Технология |
Комнатный коммутатор | SWNj | 8 ports | 1 port | - |
Этажный коммутатор | SWN0 | - | 8 ports | - |
Корневой роутер | R00 | - | 8 ports | - |
Таблица 2.3 Перечень требований к выбору сетевого оборудования
