Наименование: Машины для обработки почвы.
Бороны.
Профессия: Мастер сельскохозяйственного производства
Отрасль: Сельское хозяйство
Преподаватель
Ильинский, 2016
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 1 |
Цель:
Изучив данный учебный элемент, вы будете знать:
- из каких составных частей состоят бороны; назначение борон; последовательность разборки и сборки машины; настройку и регулировки бороны; технику безопасности при изучении устройства и подготовке к работе борон.
Вы сможете:
- подготовить зубовую борону к работе; установить рабочие органы.
Оборудование, материалы и справочные пособия:
- учебные плакаты: «Машины для обработки почвы»; зубовая борона; дисковая борона; набор инструментов; контрольно измерительные материалы; учебник «Сельскохозяйственные машины»
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 2 |
Беззигзаговые скоростные зубовые средняя и тяжелая бороны предназначены для поверхностного рыхления и выравнивания почвы, разбивания комков, уничтожения всходов сорняков, разрушения поверхностной корки, боронования всходов зерновых и технических культур.
Техника безопасности при изучении устройства и настройки борон.
При изучении и настройке борон, кроме общих правил техника безопасности, необходимо соблюдать следующие:
- передвигать, поднимать, переносить борону можно только вдвоем; собирать агрегаты и узлы только на стеллаже; во время ремонта, сборки, разборки, регулировке запрещается использовать неисправный инструмент и приспособления; запрещается применять ключи, несоответствующие размерам гаек, головок болтов и винтов, удлинять ключ другим ключом или трубой, ударять молотком по ключу при отвёртывании гайки.
Из теоретического курса предмета СХМ вы знаете устройство бороны БЗТС -1,0 и БЗСС – 1,0.
Зубовые бороны состоят из трех отдельных звеньев, соединенных вагой и цепями. Каждое звено имеет 20 зубьев, являющихся рабочими органами.
Рисунок 1. 1-2 планка; 3-зуб; 4-тяга.
Основным рабочим органом является - зуб квадратного, круглого, овального сечения, или ножевидной формы.

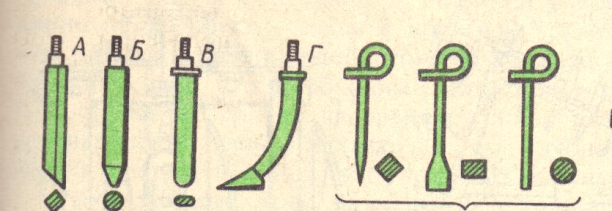

Рисунок 2. Форма зубьев борон
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 3 |
Регулировка борон.
Для составления агрегата подбирают бороны одной марки, проверяют надежность крепления зубьев. Длину зубьев проверяют на ровной площадке, просветы между концами отдельных зубьев и поверхностью площадки не должны превышать 10 мм. Особое внимание обращают на то, чтобы все зубья были установлены скосом в одну сторону.
Разобрать и собрать зубовую борону. При сборке соблюдать правильность расстоновки зубьев. Отрегулировать бвысоту рабочих органов.
Зубья борн устанавливают скосами в сторону движения агрегата.
Борона дисковая тяжелая БДТ -7
Рисунок 3. БДТ -7.
Рабочий орган тяжелой дисковой бороны – стальные сферические вырезные диски диаметром 660 мм, которые хорошо заглубляются в почву и интенсивно измельчают растительные остатки. Диски смонтированы на квадратной оси, образуют батарею. Диски на оси располагают на некотором расстоянии один от другого, между ними ставят распорные шпульки. Ось устанавливают в подшипниках, и батарея во время движения вращается.
Батареи закрепляют на раме в два ряда под углом к направлению движения. Передние батареи работают в развал, задние – всвал. Для лучшего крошения почвы диски задних батарей смещены относительно дисков передних. Угол б между плоскостью вращения диска и линией направления движения орудия называют углом атаки. Его можно изменить от 0 до 210.При обработке сухих и твердых почв угол атаки увеличивают, при дисковании влажных и легких почв уменьшают.
При движении бороны диски, сцепляясь с почвой, вращаются. Режущая кромка диска отрезает полоску почвы и поднимает ее на внутреннюю сферическую поверхность. Затем почва падает с некоторой высоты и отводится диском в сторону. В результате перемещения по диску и падения почва крошится, частично оборачивается и
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 4 |
перемешивается. С увеличением угла атаки диски глубже погружаются в почву, крошение её возрастает. Глубину обработки устанавливают изменением угла атаки и давления дисков на почву. Давление регулируют, изменяя массу балласта или силу сжатия нажимных пружин.
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 5 |

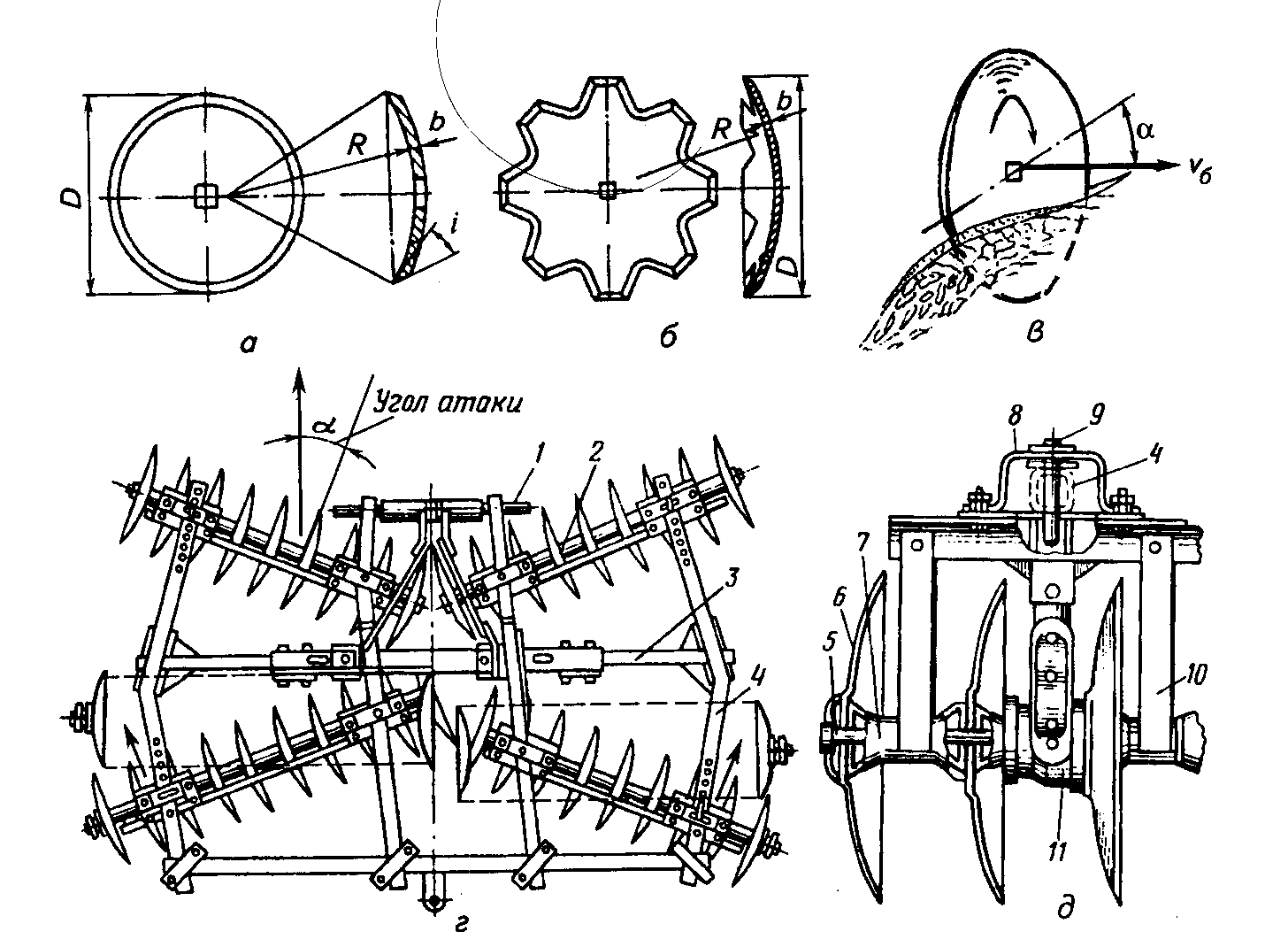

а – диск легкой бороны; б – диск тяжелой бороны;
в – схема рабочего процесса диска;
г – общий вид бороны БДН-3; д – часть батареи бороны БДН-3
1 – навеска; 2 – батарея; 3 – рама; 4 – боковой брус; 5 – ось; 6 – диск;
7 – шпулька; 8 – кронштейн; 9 – штырь; 10 – чистик; 11 – подшипник
Рисунок 6 – Дисковая борона БДН-3
Райборонка трехзвенная облегченная З-ОР-0,7
Предназначена для мелкого рыхления почвы, разрушения почвенной корки, образовавшейся после дождя.
Рисунок 7. Райборонка З-ОР-0,7:2-металлический прицеп (вага); 4-цепи; 8-крюки; 9-зуб райборонки;10-звено райборонки.
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 6 |
Конструкция райборонки ничем не отличается от конструкции зубовых борон легкого типа. Комплект бороны состоит из трех отдельных звеньев, соединенных общим прицепным приспособлением (вагой).
Зуб круглого сечения с заостренными концами; длина зуба 100 мм. На раме установлено 20 зубьев.
Шлейф-борона ШБ-2,5
Рисунок 8. ШБ-2,5 :1-рама; 2- металлический прицеп (вага); 3-прицепной крюк; 4-цепи; 5-нож; 6-зубовый брус; 7-металлический брус шлейфа.
Предназначена для раннего весеннего выравнивания и рыхления почвы. Она состоит из двух звеньев, соединенных с металлическим прицепом (вагой). Каждое звено имеет раму, к которой шарнирно присоединён шлейф из четырех металлических брусьев, связанных цепями.
Назначение основных рабочих органов:
- нож – срезает; зубья – рыхлят почву; металлические брусья выравнивают поле, перемещая почву с гребней в борозды.
Содержание отчета.
Работа N 3
Название... Цель работы... Нарисовать схему угла атаки дисковой бороны. Составить таблицу регулировок.Наименование рабочего органа | Назначение регулировки | Порядок регулировки |
ФилиалПАПТ в п. Ильинский | Учебный элементНаименование: Машины для обработки почвы Специальность: Механизация сельского хозяйства | Стр.: 7 |
Работу выполнил............................(...............)
Работу принял..............................(...............)
"...."............. 20....
Контрольные вопросы:
Агротехнические требования предъявляемые к боронам. Как регулируется угол атаки дисковой бороны? Принципиальная разница между БЗСС – 1,0 и БЗТС – 1,0;между З-ОР-0,7 и ШБ -2,5.
По каким признакам разделяют бороны. Как устроены зубовые бороны?
