ПНС-Ав-p90
АВТОНОМНАЯ ПЛАВУЧАЯ НАСОСНАЯ СТАНЦИЯ
(ВОДОЗАБОРНАЯ)
Назначение
ПНС-АВ-P90 плавучая насосная станция (водозаборная) предназначена для обеспечения забора из водоисточника расчетного расхода воды и подача его потребителю; незаменима при подаче воды из водоисточников с топкими высокообрывистыми берегами и резко изменяющимся уровнем воды.
Краткое описание

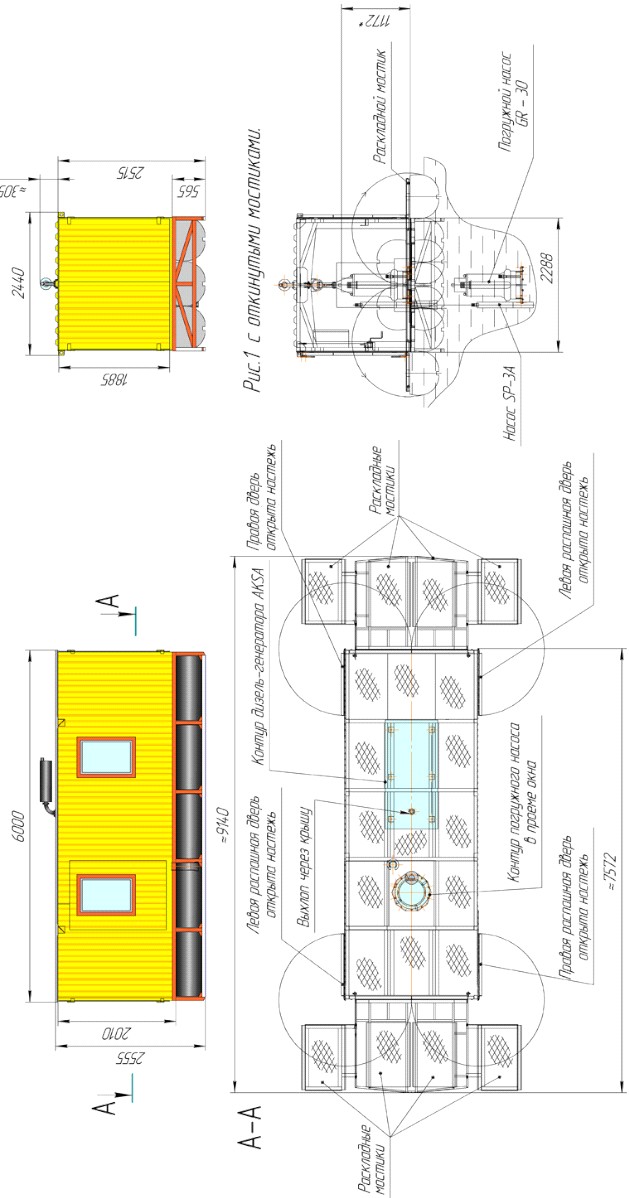

Все агрегаты и механизмы ПНС смонтированы на металлическом неразборном корпусе который представляет собой металлический контейнер с закрепленными в конструкции нижней рамы модулями плавучести. Обеспечивающими плавучесть ПНС по принципу понтона.
В транспортном состоянии перевозка ПСН осуществляется грузовым автотранспортом.
Основные элементы ПНС
1. Устройство водозабора - Погружной дренажный насос;
2. Дизель-генератор - эл. питание насоса и вспомогательного оборудования;
3. Лебедка (электротельфер) - перемещение насоса;
4. Шкаф управления - распределение эл. питания, управление, защита насоса и сигнализация о срабатывании защиты;
5. Плавучий трубопровод - подача воды;
6. Плавучий контейнер - размещение оборудования;
Дополнительное оборудование
плавучий трубопровод, стационарный трубопровод, система обогрева водозабора и трубопровода, мостки понтонные, резервный насос, бустерная станция, геотубы, сигнальные огни, рыбозащитное устройство, пожарно-охранная сигнализация, система автоматизации, устройство гидроразмыва, устройство поддержания уровня, якоря.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНС-Ав-p90
Конструкция | ||
Тип корпуса | - | плавучий контейнер |
Осадка | мм | 450 |
Габариты транспортные | Д х Ш х В, мм | 6000 х 2440 х 2515 |
Габариты рабочие (на плаву с откинутыми мостками) | Д х Ш х В, мм | 9140 х 3748 х 2820 |
Вес контейнера с модулями плавучести | кг | 1350 |
Общий вес с оборудованием | кг | 3350 |
Грузоподъемность понтона | кг | 5500 |
Водозаборное устройство | ||
Погружной дренажный насос | - | PUMPEX PX12H |
Макс. производительность | м3 / час | 130 |
Макс. высота подъема | м | 72 |
Производительность при оптимальном КПД | м3 / час | 90 |
Высота подъема при оптимальном КПД | м | 40 |
Глубина погружения | м | 20 |
Диаметр нагнетательного патрубка | дюйм | 4,6, 8 |
Потребляемая мощность | кВт | 21 |
Электрооборудование | ||
Дизель генератор | - | AKSA POWER APD43C |
Основная мощность | кВт | 31,2 / 39 |
Напряжение | В | 400 / 230 |
Частота | Гц | 50 |
Технологическое оборудование | ||
Шкаф управления с устройством плавного пуска, сигнализацией отказов | шт | 1 |
Электротельфер, грузоподъемность | т | 1 |
