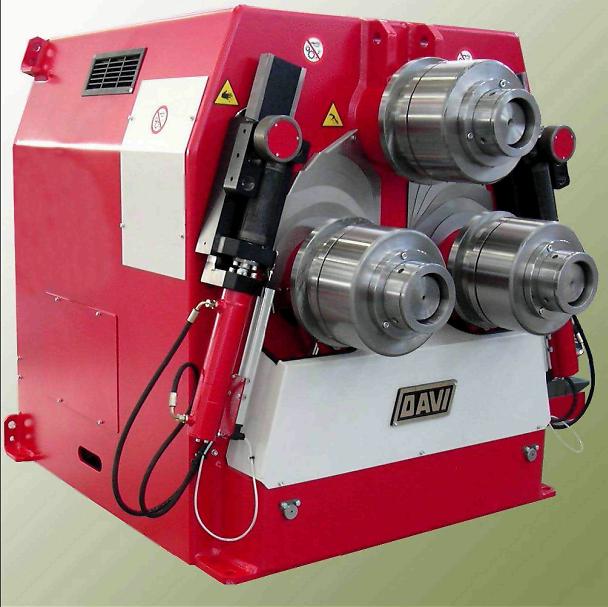

Гидравлическиие трехвалковые профилегибочные станки серии DAVI MCP

Гидравлическиие трехвалковые профилегибочные станки серии DAVI MCP

Особенности станка:

Независимое управление левого и правого гибочных роликов уменьшает до минимума спрямленный край профиля. Все три вала имеют привод, что дает превосходную подачу профиля с минимальным повреждением поверхности. Три независимых гидравлических двигателя и три планетарных редуктора по одному для каждого вала, обеспечиваю наилучшую передачу вращающего момента и КПД. Боковые валы движутся по круговой траектории (технология PSG), что позволяет снизить энергозатраты при гибке, а также уменьшает спрямленный участок на концах детали, дает возможность получить меньший внутренний радиус (Шmin=Шверхнего вала x 1,1). Автоматическая компенсация скорости вращения валов в зависимости от диаметра и сечения профиля Горизонтальное, вертикальное и горизонтальное/вертикальное исполнение на выбор Комплект наборных универсальных роликов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	MCP 3211	MCP 3214	MCP 3218	MCP 3220	MCP 3226	MCP 3232	MCP 3236
	a	100x25 - Ш700	125x32 - Ш1000	150x40 - Ш1400	175x45 - Ш1600	200x50 - Ш1800	250x70 - Ш1800	300x100 - Ш2500
	a	200x35 - Ш600	220x50 - Ш1000	250x60 - Ш1400	320x65 - Ш1600	400x70 - Ш1800	500x80 - Ш1800	650x120 - Ш2000
	a	60 - Ш600	80 - Ш1200	100 - Ш1500	115 - Ш1500	130 - Ш1800	150 - Ш2200	240 - Ш2400
	a	75 - Ш900	90 - Ш1100	110 - Ш1200	130 - Ш1400	150 - Ш1500	180 - Ш2200	260 - Ш2000
	a **	100x12 - Ш1000	120x15 - Ш1300	150x16 - Ш1400	180x18 - Ш1800	200x25 - Ш2500	250x25 - Ш3500
	a **	100x10 - Ш1000	120x13 - Ш1100	150x12 - Ш1500	180x15 - Ш2000	200x20 - Ш2000	200x25 - Ш2500
	a	100x12 - Ш800	120x15 - Ш1000	150x16 - Ш1000	180x18 - Ш1400	200x25 - Ш2500	250x25 - Ш3000
	a	100x10 - Ш800	120x13 - Ш1000	150x15 - Ш1200	180x15 - Ш1600	200x20 - Ш2000	225 - Ш3000
	a	100x12 - Ш1000	120x15 - Ш1000	150x16 - Ш1000	180x18 - Ш1400	200x25 - Ш2000	280 - Ш4000
	a*	120x50x4	150x50x5	180x70x8	200x75x8	230x100x10	250x125x12	500x250x15
	a*	80x6	100x8	120x10	150x10	180x12	225x12	400x16
	a **	180x70 - Ш800	220x80 - Ш900	300x100 - Ш1100	360x150 - Ш1300	475x150 - Ш1500	550x150 - Ш2200	1000 - Ш4000
	a **	180x70 - Ш1000	220x80 - Ш1100	300x100 - Ш1200	360x150 - Ш1600	475x150 - Ш2500	550x150 - Ш3000	1000 - Ш4000
	a **	180x82 - Ш1000	220x98 - Ш1000	300x125 - Ш1100	360x145 - Ш1200	450x170 - Ш1500	600x215 - Ш2200	1000 - Ш5000
	a **	A 120 - Ш1000	A 150 - Ш1100	A 180 - Ш1100	A 220 - Ш2500	A 280 - Ш3000	A 450 - Ш3500	A 1000 - Ш6000
	b	140x3 - Ш2800	180x4 - Ш4000	220x4 - Ш5000	275x5 - Ш8000	324x5 - Ш10000	375x6 - Ш14000	508 - Ш15000
	b	100x5,7 - Ш700	140x6 - Ш1400	170x7 - Ш2000	220x8 - Ш5000	273x10 - Ш8000	325x10 - Ш5000	406,4 - Ш12000
	a **-c**	120x55 - Ш3000	150x60 - Ш4000	180x70 - Ш5000	220x80 - Ш7000	260x90 - Ш10000	300x100 - Ш10000	400 - Ш40000
	a **-c**	120x58 - Ш3000	150x70 - Ш4000	180x82 - Ш5000	240x98 - Ш7000	300x125 - Ш4000	360x143 - Ш6000	550 - Ш20000
	a **-c**	A 100 - Ш3000	A 120 - Ш4000	A 160 - Ш5000	A 200 - Ш7000	A 240 - Ш9000	A 280 - Ш12000	A 550 - Ш40000
Момент сопротивления сечения	40 - 70	80 - 150	120 - 220	240 - 450	350 - 600	600 - 1100	1500 - 4700
Ш валов, мм.	110	140/120	180/160	200/180	260/240	320/300	360/340
Ш роликов, мм.	315	390	470	560	680	800	840
Мощность, HP.	15	20	25	30	50	100	150

*Технические характеристики приведены для работы со сталью с пределом текучести  240Н/мм2 и пределом прочности 400 Н/мм2 при работе в несколько проходов.

a = стандартные ролики

b = специальные ролики

c = специальное оборудование

*Из-за малой жесткости структуры этих полых профилей, диаметр зависит от деформации больше чем от мощности машины, чтобы уменьшить деформацию можно заполнить полость профиля песком или использовать специальную оснастку

** для предотвращения скручивания полок на малых диаметрах необходим специальный инструмент (вставки для роликов), а также специальные боковые ролики..

Дополнительное оборудование:

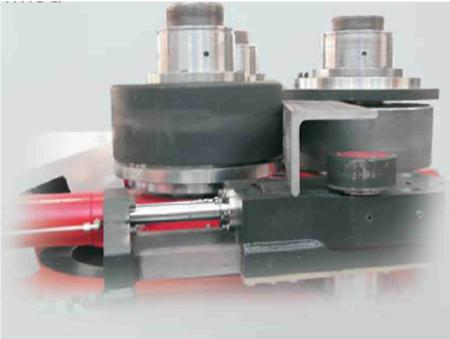

	Боковые направляющие валы и ролики, служат для защиты от закручивания профиля по сечению.
	Специальные ролики и вставки
	Специальные ролики для швеллеров и двутавров, предотвращают скручивание полок.

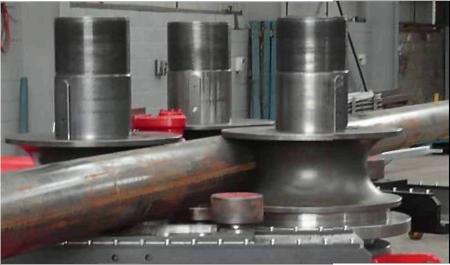

Специальные поддержки для гибки больших диаметров

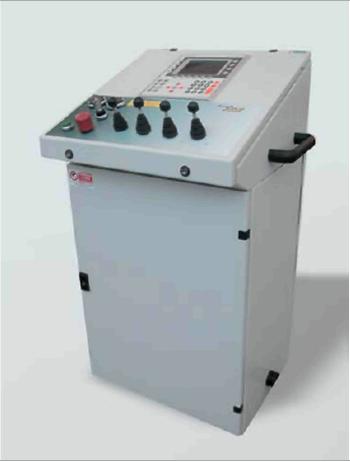

Системы контроля и индикации

Устройство индикации положения боковых валов и/или направляющих роликов

Описание: Графический монохромный дисплей 5.7” Клавиатура для простого ввода программ EDITOR Контроль 2 осей: Вертикальное движение правого и левого валов (X-Y) 6 дополнительных осей (опционально): Вертикальное движение направляющих валов (LUD-RUD оси); горизонтальное движение направляющих валов (LIO-RIO оси); угловое движение направляющих валов (LTA-RTA оси). Память на 100 программ (24 шагов в каждой) Порт RS232
