Расчет трехшарнирной арки.

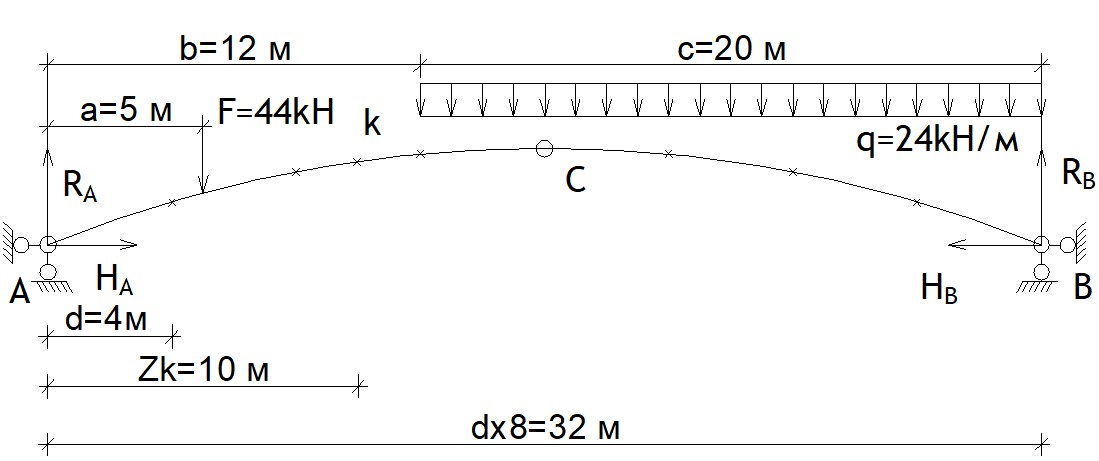

       1 Исходные данные для расчета.

2. Определение высот сечений арки.

Очертание арки окружность. Формула окружности





где

       R – радиус рассматриваемой арки

       f = 3 м  – стрела подъема арки

       l =32 м – пролет арки

       Следовательно наша арка описывается функцией

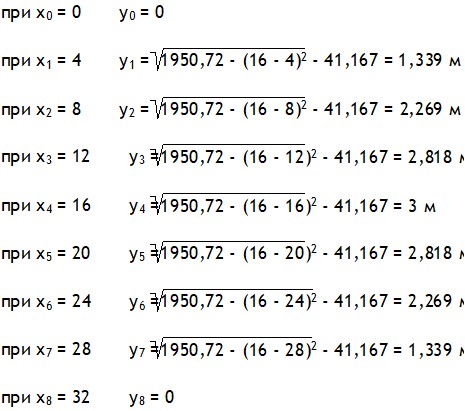

Определяем высоты

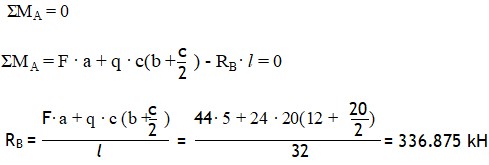

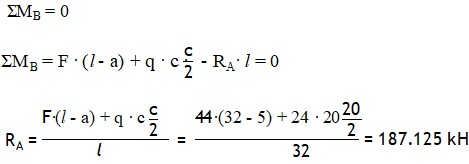

       3. Определение реакций опор арки.

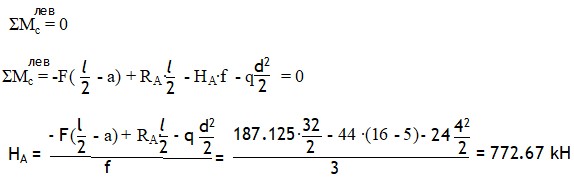

Для определения реакции распора воспользуемся третьим шарниром и обозначим его точкой С.

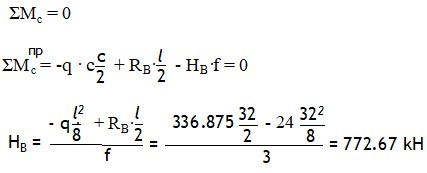

Проверка

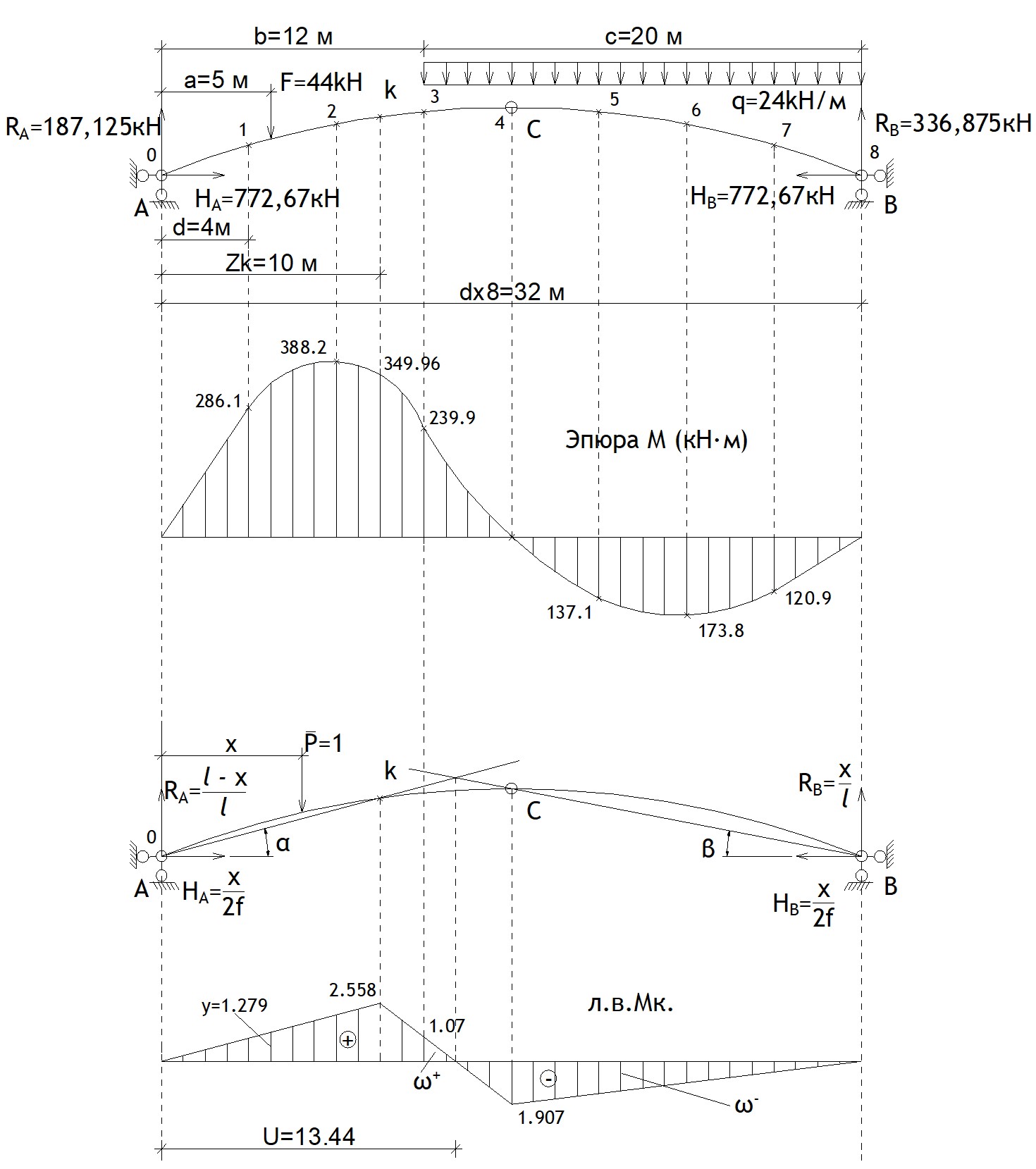

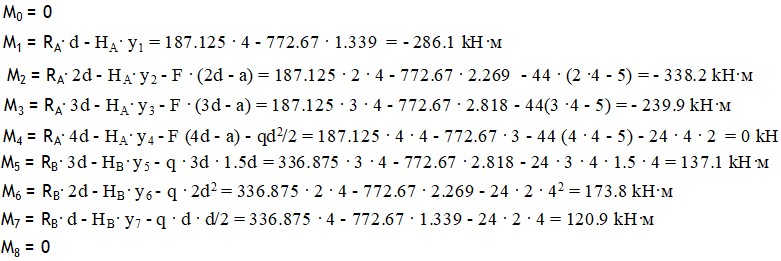

4. Построение эпюры моментов.

       5. Определение внутренних усилий в сечении К.

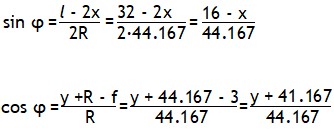

Находим φК и тригонометрические функции

Очертание арки описывается формулой

НЕ нашли? Не то? Что вы ищете?

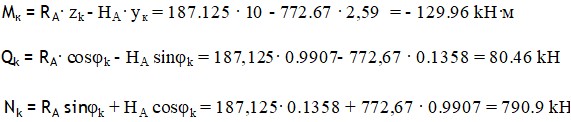

Находим момент, поперечную и продольную силу в сечении К.

       6. Построим линию влияния изгибающего момента в заданном сечении арки K и найдем максимальное и минимальное значение момента при наихудшем положении подвижной нагрузки q = 24 кН/м.

Зарисуем еще раз заданную арку, но без внешних нагрузок.

Единичную нагрузку Р = 1 поместим между сечением «К» и шарниром С.

Находим реакции опор RA и RB.

Проекцию H найдем из суммы моментов вокруг точки С справа

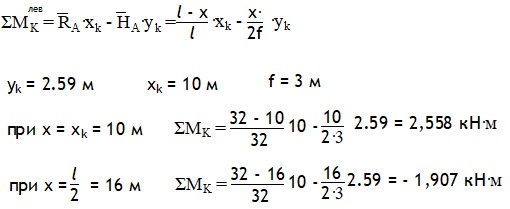

Находим изгибающий момент в сечении «К».

Груз на КС (левее сечения К и шарнира С).

По полученным данным строим переходную прямую.

Находим положение нулевой ординаты на линии влияния.

Нулевая ордината это такое положение нагрузки P = 1 , при котором изгибающий момент в сечении «К» будет равным нулю. Это положение нагрузки определяется точкой  пересечения прямых АК и ВС.

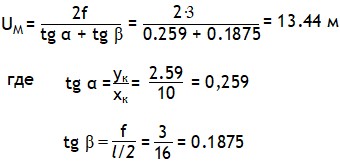

Расстояние по горизонтали UM до точки пересечения АК и ВС («нулевой точки») от  опоры А вычисляем по формуле:

Находим максимальное и минимальное значение момента при заданном значении q. Чтобы момент в сечении «К» имел наибольшую положительную величину, нужно расположить нагрузку q над положительным участком линии влияния изгибающего момента МК. Максимальный изгибающий момент определяется произведением площади положительного участка линии влияния ω+ на распределенную нагрузку q.

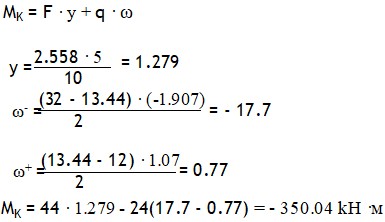

Находим изгибающий момент МК по линии влияния и сравниваем его с

первоначально найденным аналитически.

Значение момента Мк , определенного по линии влияния, совподает с аналитически определенным ранее моментом Мк. Отсюда можно сделать вывод, что расчет произведен правильно.
