Инструкция по установке XKP/300+XKP/85 XV/200(XVC/200)+XC/300 XKP/300 XV/200 (XVC/200)

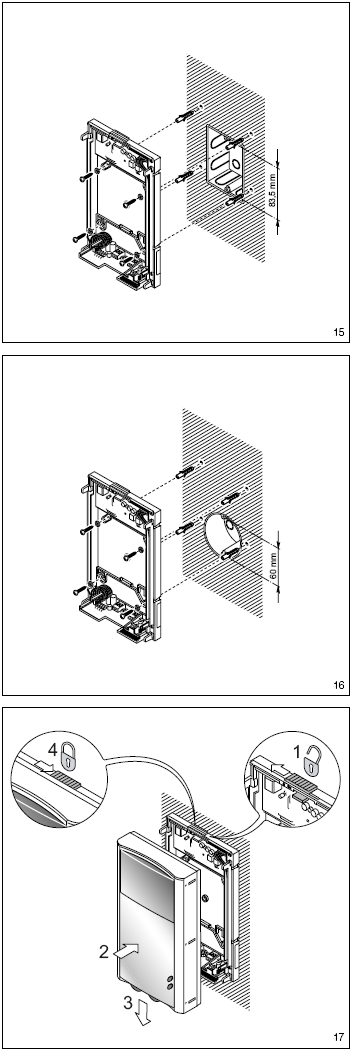

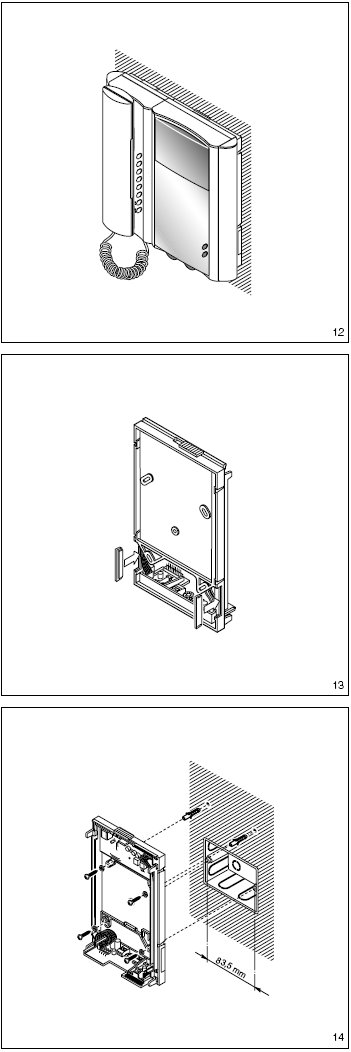

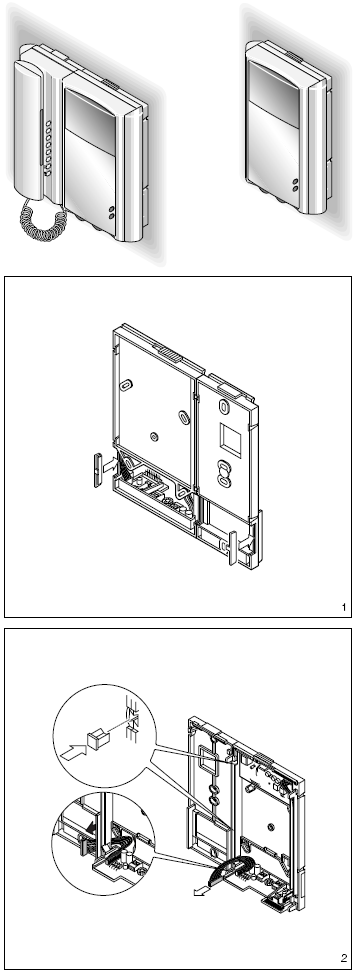

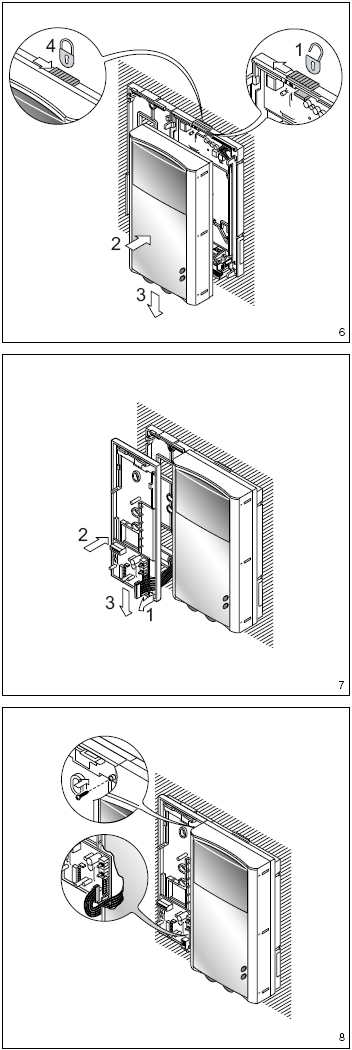

XKP/300+XKP/85 XV/200(XVC/200)+XC/300	XKP/300 XV/200 (XVC/200)	РУС Инструкция по установке ПРЕДУПРЕЖДЕНИЕ. Трубку видеотелефона рекомендуется устанавливать в сухом месте. НАСТЕННЫЙ МОНТАЖ XKP/300+XKP/85 Поместите встраиваемый блок (трехмодульный вариант или круглый диаметром 65 мм) таким образом, чтобы он вплотную прилегал к стене на удобной для пользователя высоте. Соедините крепления с помощью двух соединений, рисунок 2, и вставьте в прямоугольные отверстия на внешних боковых стенках две заглушки, рисунок 1. Вытащите соединитель соединительного кабеля из паза крепления XKP/300 и пропустите его через соответствующее отверстие к креплению XKP/85, рисунок 2. С помощью имеющихся фиксаторов и винтов прикрепите крепление к стене, рисунок 3, 4 и 5. После выполнения соединений расположите провода таким образом, чтобы они не проходили поверх нижних крепежных винтов крепления XKP/300. МОДУЛЬ МОНИТОРА XV/200 (XVC/200) С МОДУЛЕМ ТЕЛЕФОНА XC/300 Убедитесь в том, что фиксирующая защелка находится в левой позиции , рисунок 6. Вставьте модуль монитора в настенный монтаж XKP/300 и установите его на имеющийся упор, нажав сверху, рисунок 6. Для предотвращения выпадения модуля вследствие случайных ударов закрепите его в креплении путем перемещения фиксирующей защелки вправо, рисунок 6. Пропустите соединительный кабель модуля монитора через отверстие в основании модуля телефона. Вставьте основание в крепление XKP/85 и установите его на имеющийся упор, нажав сверху, рисунок 8. Закрепите основание с помощью имеющегося винта и выполните соединение между модулями. Установите корпус модуля телефона и приложите две боковые панели, рисунок 9 и 10. Вставьте в основание кабельный соединитель приемника и повесьте сам приемник, рисунок 11 и 12. Размеры: 239x224x74 мм. ПРЕДУПРЕЖДЕНИЕ. В системе 300 возможно отдельное использование модуля монитора совместно с кодером/декодером XCD/300 для приемников видеосигнала или телефонным интерфейсом IT/300.	BPT S. p.A. 30020 Cinto Caomaggiore Венеция - Италия НАСТЕННЫЙ МОНТАЖ XKP/300 Поместите встраиваемый блок (трехмодульный вариант или круглый диаметром 65 мм) таким образом, чтобы он вплотную прилегал к стене на удобной для пользователя высоте. Вставьте две заглушки в прямоугольные отверстия на внешних боковых стенках крепления, рисунок 13. С помощью имеющихся фиксаторов и винтов прикрепите крепление к стене, рисунок 14, 15 и 16. МОДУЛЬ МОНИТОРА XV/200 (XVC/200) Убедитесь в том, что фиксирующая защелка находится в левой позиции , рисунок 17. Вставьте модуль монитора в настенный монтаж XKP/300 и установите его на имеющийся упор, нажав сверху, рисунок 17. Для предотвращения выпадения модуля вследствие случайных ударов закрепите его в креплении путем перемещения фиксирующей защелки вправо, рисунок 17. Установите две боковые панели, рисунок 18 и 19. Размеры: 154x224x52 мм. НАЗНАЧЕНИЕ КАЖДОЙ КЛЕММЫ Упор XKP/300 Клеммная колодка M1        линия Клеммная колодка M2        напряжение питания модуля монитора        12 В переменного тока, 14ч18 В постоянного тока Модуль телефона XC/300        линия        вызов с лестничной площадки        заземление Перемычка SW1 Обычно при поставке уже установлена и готова к работе. Снимите перемычку в том случае, если необходимо уменьшить громкость звукового сигнала о получении вызова. Назначение перемычек SW1 и SW2 платы XKP/300 SW1: обычно при поставке уже установлена и готова к работе (ON). Назначение и расположение указано в блоках, для которых необходимо их использование. SW2: обычно при поставке установлена в положение XC (модуль монитора включается с помощью модуля XC/300). Если модуль монитора используется совместно с телефонным модулем XT/200, ее необходимо установить в положение XT.

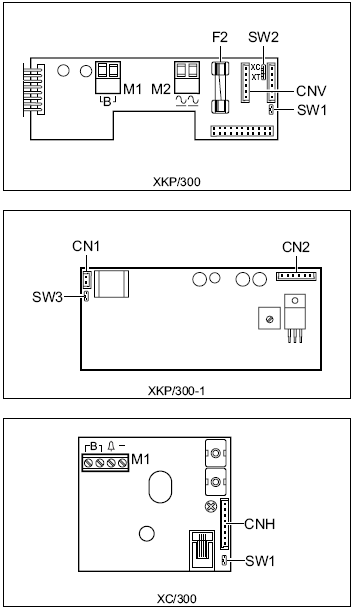

	Назначение перемычки SW3 платы XKP/300-1 Обычно при поставке уже установлена и готова к работе (ON) в качестве оконечного замыкающего сопротивления. Если линия не заканчивается, снимите эту перемычку. Инерционный предохранитель F2 – T 500 мА - расположен на печатной плате XKP/300. (Предохранитель: F= безынерционный, T= инерционная). ПРЕДУПРЕЖДЕНИЕ. При установке модуля монитора XVC/200 на крепление XKP/300 предохранитель F2 типа Т 500 мА необходимо заменить предохранителем типа Т 630 мА, который поставляется вместе с модулем.	Технические характеристики Напряжение питания: 12 В переменного тока или 14ч18 В постоянного тока (от трансформатора, установленного вблизи монитора, или непосредственно от источника питания XA/300LR). Потребляемый ток при включенном мониторе: 70 мА. Потребляемый ток в режиме готовности: отсутствует при подключении с XC/300, <40 мА при подключении с XT/200. Диапазон рабочих температур: от 0 °C до +35 °C.
