Введение

Закон Паскаля стал известен  в 1663 году. Именно это открытие легло в основу создания суперпрессов  с давлением свыше 750 000 кПа,  гидравлического привода, который в свою очередь обусловил появление гидроавтоматики, управляющей современными реактивными лайнерами, космическими кораблями, станками с числовым программным управлением, могучими самосвалами, горными комбайнами, прессами, экскаваторами... Таким образом, закон Паскаля нашел огромное применение в современном мире. Однако, все эти механизмы достаточно сложны и громоздки, поэтому мне захотелось создать устройства, в основе действия которых лежит закон Паскаля, чтобы убедиться  самому и убедить одноклассников, многие из которых считают, что глупо тратить время на «древность», когда нас окружают современные приборы, что тема эта по-прежнему интересна и актуальна. Кроме того, приборы, созданные своими руками, как правило, вызывают интерес, заставляют думать, фантазировать, да и на открытия  «старины глубокой» смотреть другими глазами.

Объектом моего исследования является закон Паскаля.

Цель работы : опытное подтверждение закона Паскаля.

Гипотеза:

знание закона Паскаля может пригодиться для конструирования строительной техники.

Практическая значимость работы:

       В моей работе представлены опыты для демонстрации на уроках физики в 7 классе средней общеобразовательной школы. Разработанные опыты можно демонстрировать как на уроке при изучении явлений (надеюсь, что это поможет сформировать некоторые понятия при изучении физики), так и в качестве домашних заданий учащимся.

Предложенные установки являются универсальными, одна установка может быть использована для показа нескольких опытов.

Глава 1.Все наше достоинство – в способности мыслить1

Блез Паскамль(1623-1662 г. г.)-  французский математик, механик, физик, литератор и философ. Классик французской литературы, один из основателей математического анализа, теории вероятностей и проективной геометрии, создатель первых образцов счётной техники, автор основного закона гидростатики. В историю физики Паскаль вошел, установив основной закон гидростатики, и подтвердил предположение Торичелли о существовании атмосферного давления. В честь Паскаля называется единица измерения давления системы СИ. Закон Паскаля гласит: давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Даже известный закон Архимеда – это частный случай закона Паскаля.

Объяснить закон Паскаля можно с помощью свойств жидкостей и газов, а именно:  молекулы жидкости и газа, ударяясь о стенки сосуда, создают давление. Давление увеличивается (уменьшается) при увеличении (уменьшении) концентрации молекул.

Широко распространена задача, с помощью которой можно понять действие закона Паскаля: при выстреле из винтовки в вареном яйце образуется отверстие, так как давление в этом яйце передаётся лишь по направлению ее движения. Сырое яйцо разбивается вдребезги, так как давление пули в жидкости, согласно закону Паскаля, передается одинаково по всем направлениям.

Кстати, известно, что сам Паскаль, используя открытый им закон, в ходе проведенных экспериментов изобрел шприц и гидравлический пресс.

Практическая значимость закона Паскаля

На законе Паскаля основана работа многих механизмов, по-другому, такие свойства газа, как сжимаемость и способность передавать давление во все стороны одинаково, нашли широкое применение в конструкции различных технических устройств.

Так, сжатый воздух используется в подводной лодке для ее подъема с глубины. При погружении специальные цистерны внутри подводной лодки заполняются водой. Масса лодки увеличивается, и она погружается. Для подъема лодки в эти цистерны закачивается сжатый воздух, который вытесняет воду. Масса лодки уменьшается, и она всплывает.

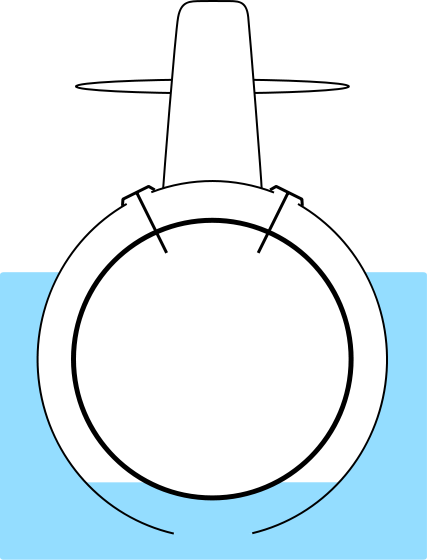

Рис.1. ПЛ в надводном положении: цистерны главного балласта (ЦГБ) не заполнены

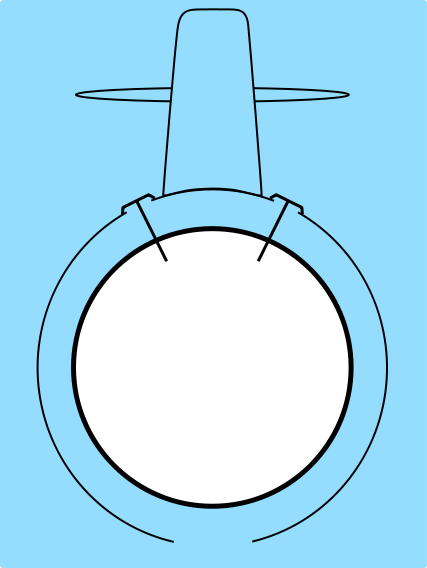

Рис.2 .ПЛ в подводном положении: произошло заполнение водой ЦГБ

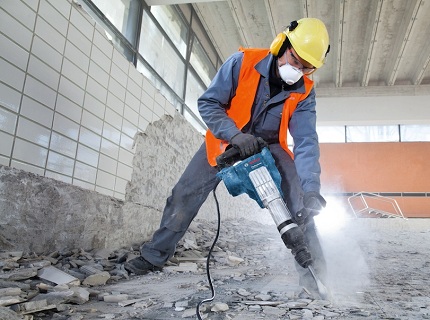

Устройства, в которых применяется сжатый воздух, называются пневматическими. К ним относится, например, отбойный молоток, которым вскрывают асфальт, рыхлят мерзлый грунт, дробят горные породы. Под действием сжатого воздуха пика отбойного молотка делает 1000—1500 ударов в минуту большой разрушительной силы.

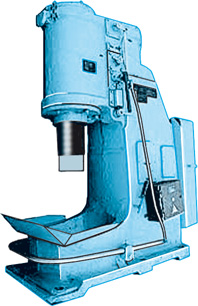

На производстве для ковки и обработки металлов используется пневматический молот и пневматический пресс.

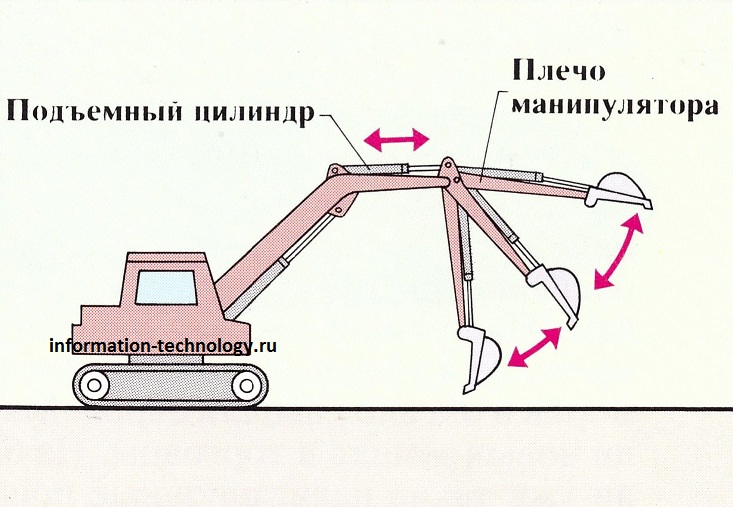

В грузовых автомобилях и на железнодорожном транспорте используется пневматический тормоз. В вагонах метро с помощью сжатого воздуха открываются и закрываются двери. Использование воздушных систем на транспорте связано с тем, что даже в случае утечки воздуха из системы он будет восполняться за счет работы компрессора и система будет исправно работать. На законе Паскаля основана и работа экскаватора, гдеприменяются гидравлические цилиндры для приведения в движение его стрел и ковша.

Глава 2.Душа науки - это практическое применение её открытий2

Опыт 1( видео, метод моделирования принципа действия  данного прибора на презентации)

Действие закона Паскаля можно проследить на работе лабораторного гидравлического пресса, состоящего из двух соединенных между собой левого и правого цилиндров, равномерно наполненных жидкостью (водой). Черным цветом выделены пробки (грузы), указывающие на уровень жидкости в этих цилиндрах.

Рис. 3 Схема гидравлического пресса

Рис. 4. Применение гидравлического пресса.

Что здесь произошло? Мы надавили вниз на пробку в левом цилиндре, которая вытеснила жидкость из этого цилиндра по направлению к правому цилиндру, вследствие чего пробка в правом цилиндре, испытывая давление жидкости снизу, поднялась. Таким образом, жидкость передала давление.

Тот же самый эксперимент только несколько в ином виде я провел у себя дома: демонстрация эксперимента с двумя соединенными друг с другом цилиндрами - медицинскими шприцами, соединенными друг с другом и наполненными жидкостью-водой.

Устройство и принцип действия гидравлического пресса описан в учебнике  7 класса для общеобразовательных школ  , автор: , издательство  «Дрофа» ,2009 г., § 47, стр. 111-113.

Опыт 2 ( видео, использование метода  моделирования для демонстрации сборки  данного прибора на презентации)

В развитие предыдущего эксперимента для демонстрации закона Паскаля мною была также собрана модель деревянного мини-экскаватора, основа работы которого – цилиндры-поршни, наполненные водой. Что интересно, в качестве поршней, поднимающих и опускающих стрелу и ковш экскаватора, я использовал медицинские шприцы, изобретенные самим Блезом Паскалем в подтверждение его закона.

Итак, система состоит из обыкновенных медицинских шприцов по 20 мл (функция рычагов управления) и таких же шприцов по 5 мл (функция поршней). В эти шприцы мною была залита жидкость - вода. Чтобы соединить шприцы была использована система капельниц (обеспечивает герметизацию).

Для того чтобы указанная система заработала, мы надавливаем в одном месте на рычаг, давление воды передается в поршень, на пробку, пробка поднимается – экскаватор приходит в движение, опускается и поднимается стрела экскаватора и ковш.

Данный эксперимент можно продемонстрировать, отвечая на вопрос после § 36, стр. 87  учебника для 7 класса :« На каком опыте можно показать особенность передачи давления жидкостями и газами?», опыт так же интересен с точки зрения доступности используемых материалов и практического применения закона Паскаля.

Опыт 3( видео).

Присоединим к трубке с поршнем (шприцу) полый шар (пипетку) с множеством маленьких отверстий.

Наполним шар водой и нажмём на поршень. Давление в трубке увеличится, вода начнёт выливаться через все отверстия, при этом напор воды во всех струйках воды будет одинаковым.
Такой же результат можно получить, если вместо воды использовать дым.

Данный эксперимент является классическим для демонстрации закона Паскаля, однако использование материалов, доступных для каждого ученика, делает его особо эффектным и запоминающимся.

Аналогичный опыт описан и прокомментирован  в учебнике  7 класса для общеобразовательных школ  , автор: , издательство  «Дрофа» ,2009 г., § 36, стр. 86-87.

Заключение



В ходе подготовки к конкурсу  я:

изучил теоретический материал по  выбранной мною теме; создал самодельные приборы и провел экспериментальную проверку закона Паскаля на следующих моделях: модель гидравлического пресса, модель экскаватора.

Выводы:

Закон Паскаля, открытый в 17 веке, актуален и широко применяется и в наше время при  конструировании  технических устройств и механизмов, облегчающих работу человека.

Надеюсь, что собранные мной установки будут интересны моим друзьям и одноклассникам и помогут лучше разобраться в законах физики.

Литература

  « Физика», 7 класс «Дрофа» ,2009 г. Внеурочная работа по физике/ Под ред. . М.: Просвещение, 1983. анимательная физика. М.: РОСМЭН, 2000. Горев опыты по физике. М.: Просвещение, 1985. Горячкин и техника физического эксперимента. М.: Просвещение. 1984 г. Майоров для любознательных, или о чем не узнаешь на уроке. Ярославль: Академия развития, Академия и К, 1999. Перельман механика. Знаете ли вы физику? М.: ВАП, 1994. information-technology. ru class-fizika. spb. ru
