Бамперы - Кожух заднего бампера
Снятие и установка
Снятие

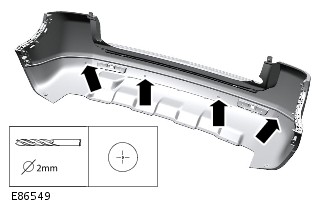

• ПРИМЕЧАНИЕ: Новая облицовка бампера поставляется без четырех отверстий для датчиков системы помощи при парковке.
1.  ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры. Поднимите и подоприте автомобиль. |
| Снимите оба задних колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка). |
| Снимите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка). |
|
|
|
|
|
|
|
|
|

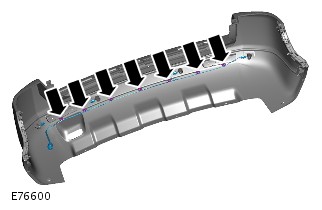

| 11. ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа. Снимите жгут электропроводки датчика системы помощи при парковке (при наличии). |

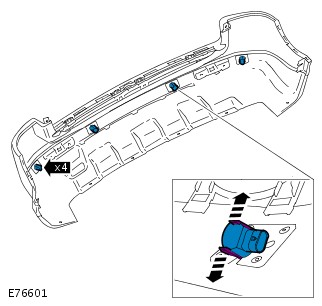

| Снимите четыре датчика системы помощи при парковке (при наличии). |
|
Установка
|
|

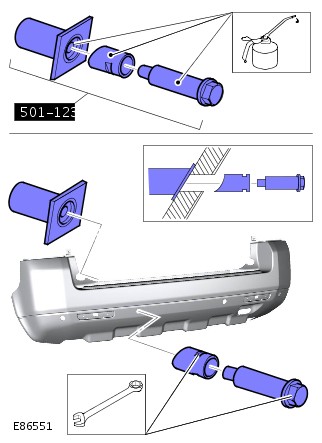

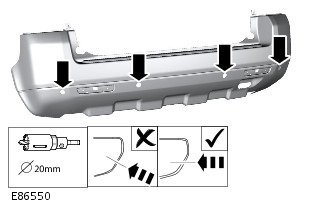

| 3.  ПРЕДОСТЕРЕЖЕНИЕ: Совместите режущую кромку специального инструмента с контуром облицовки бампера. Проследите за тем, чтобы она не вращалась при вырезании отверстия. |
|

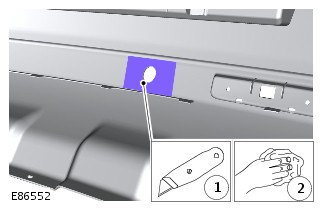

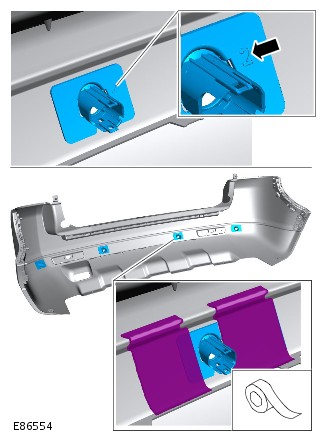

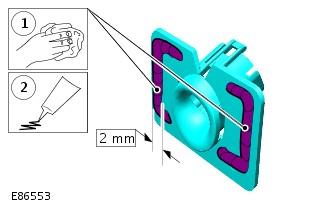

| 5.  ПРЕДОСТЕРЕЖЕНИЕ: Во избежание выталкивания излишков клея через отверстие, вырезанное в бампере, при установке панелей отделки наносите клей, как показано. За сведениями по клею обратитесь к разделу со спецификациями. Обратитесь к процедуре: Спецификации (501-19 Бамперы, Спецификации). |
| 6.  ПРЕДОСТЕРЕЖЕНИЕ: Перед началом установки бампера дайте клею 2 часа на отверждение. |
| Установите отражатели. |
| Установите датчики системы помощи при парковке. |
| Установите жгут электропроводки датчиков системы помощи при парковке. |

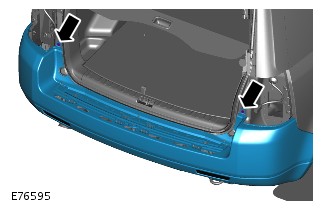

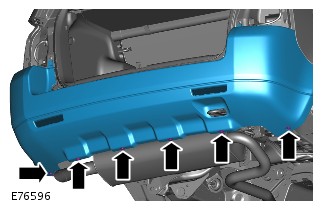

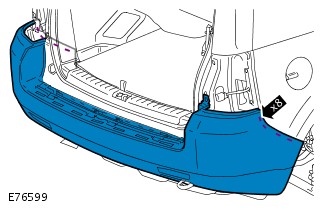

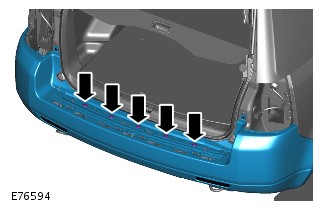

| Установите облицовку заднего бампера. |

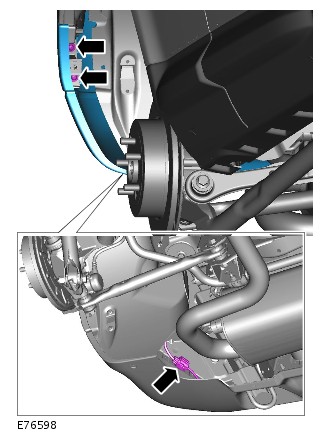

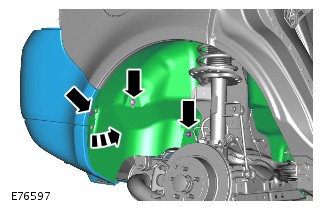

| Закрепите брызговик крыла. |

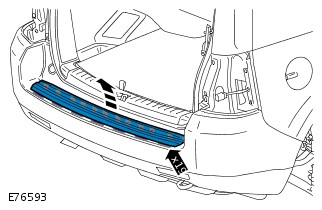

| Установите панель отделки облицовки бампера. |
| Установите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка). |
| Установите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка). |
