Методы экранирования сигнальных проводов
25-02-2015
Сигнальный провод (кабель) используется для соединения различных элементов (составных частей) системы. Наиболее часто в составе сигнального провода присутствует несколько пар токопроводящих жил с изоляцией из полиэтилена, а также с ПВХ-оболочкой. Некоторые виды сигнальных проводов имеют специальный экран для защиты от электромагнитных помех и носят название «экранированные сигнальные кабели».
Экранирование сигнальных проводов
Экранирование – это защита сигнального провода от шума либо нежелательных сигналов.
Сигнальные провода имеют высокое качество передачи сигналов благодаря их экранированию и выполнению в виде витой пары для обеспечения лучшей согласованности их продольных импедансов и импеданса «на землю». На высоких частотах из-за разницы между длиной проводов и частотными характеристиками их импедансов могут возникать синфазные помехи.
Методы экранирования сигнальных проводов учитывают пути прохождения помех.

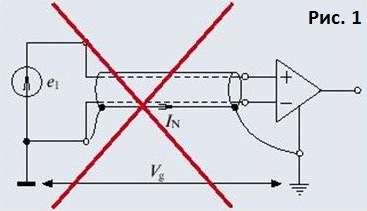

Для полного устранения неблагоприятного воздействия паразитной емкостной связи применяют электростатический экран, выполненный в виде проводящей трубки. При этом правильно заземлять электростатический экран лишь со стороны источника сигнала. На рис. 1 показано, как неправильно заземлять электростатический экран.
На рис. 2 показано гибридное заземление, являющееся наиболее популярным способом при передаче широкополосного сигнала от отдаленного источника с большим сопротивлением.
Изготовление экрана, который будет надежно защищать от паразитных индуктивных связей, гораздо сложнее, нежели классического электростатического экрана. Для изготовления нужен материал, имеющий повышенную магнитную проницаемость. К тому же толщина такого экрана должна заметно превосходить толщину электростатических экранов.
Для частот менее 100 кГц возможно применение стальных экранов или экранов из пермаллоя (сплав железа и никеля). Для более высоких частот подойдут экраны из меди или алюминия.

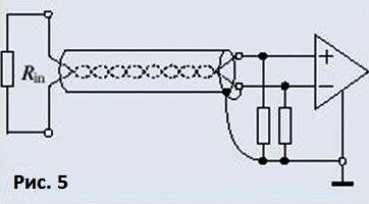

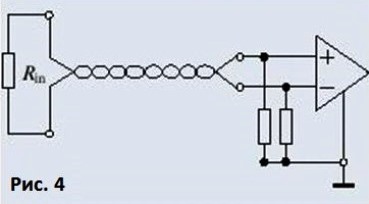

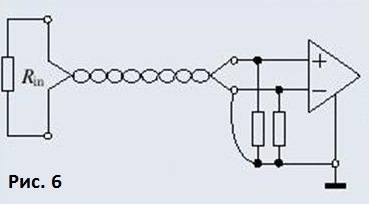

Так как экранирование магнитной составляющей помехи является сложным, необходимо особо уделять внимание уменьшению индуктивности сигнального кабеля и выбору подходящей схемы приемника и передатчика. На рис. 3, 4, 5 и 6 показаны схемы подключения усилителя и экрана, обеспечивающие различные среднеквадратичные амплитуды помех.

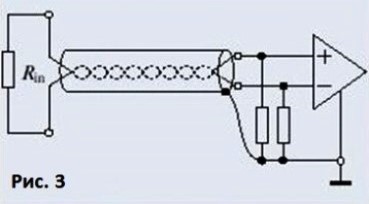

Для большинства, например, температурных датчиков у источников сигнала нет защитного заземления, а потому электростатический экран используется наряду с усилителем дифференциального типа и резисторами на выходе. Схема заземления экрана в данном случае – см. рис. 3.
Двойное экранирование длинного кабеля

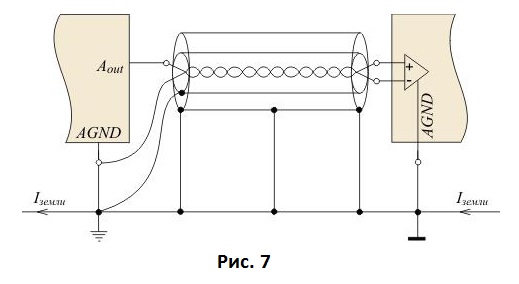

Двойной экран (рис. 7) используется для повышения качества экранирования в широком частотном спектре. Заземление внутреннего экрана производится с одной стороны (источника сигнала) для исключения прохождения емкостной помехи, второй же, внешний экран, используется для уменьшения высокочастотной наводки.
В любом случае для предотвращения случайных контактов экрана с металлическими предметами и землей он должен быть изолирован.
В случае с длинным кабелем даже при правильном заземлении помеха через экран все равно проходит, а потому передавать сигнал на значительное расстояние либо при серьезных требованиях точности измерений лучше либо в цифровой форме, либо посредством волоконно-оптического кабеля. Для этого могут использоваться модули аналогового ввода с цифровым интерфейсом RS-485 либо оптоволоконные преобразователи интерфейса RS-485.
Гальваническая изоляция
Радикально решить вышеназванные проблемы можно с помощью гальванической изоляции (рис. 8) с раздельным заземлением цифровой, аналоговой и силовой частей системы. То есть сигнал между электрическими цепями передается без контакта между ними.
