Технические требования

на поставку комплектных трансформаторных подстанций напряжением 10/0,4 кВ в металлической оболочке.

Новосибирск-2017г.

Подстанции трансформаторные комплектные, тупикового и проходного типа наружной установки, напряжением 10(6)/0,4кВ, мощностью 25-630кВА киоскового исполнения, в дальнейшем именуемые «КТПН» представляют собой одно и двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии переменного тока частотой  50  Гц напряжением  6 (10)  кВ,  ее транзита и преобразования в электрическую энергию напряжением 0,4 кВ в  системах  электроснабжения городских  и  промышленных  объектов,  а  также  зон  индивидуальной застройки  и  коттеджных  поселков.

Общие требования.


Погрузо-разгрузочные работы при монтаже КТПН производить с применением специальных приспособлений (траверс, мягких строп), исключающих повреждение элементов корпуса и кровли КТПН; Транспортировку КТПН выполнять в соответствии с ГОСТ 14695-80; КТПН должны быть изготовлены в климатическом исполнении “УХЛ1”, тип атмосферы  II по ГОСТ 15150-69 для работы при температуре от -600С до +400С, относительной влажности до 80% при температуре +200С. Высота над уровнем моря не более 1000 м. Окружающая среда - невзрывоопасная, не содержащая токопроводящей или агрессивной пыли и паров в концентрациях, разрушающих металлы, покрытия и изоляцию.

Строительная часть

КТПН представляет собой  сборно-сварную каркасную конструкцию. Каркас цельносварная металлоконструкция, изготовляется из металлических прокатных профилей и покрытых антикоррозионной грунтовкой с последующей покраской по классу IV ГОСТ 9.032-74. Корпус КТПН должен изготавливать сварным из листовой стали толщиной не менее 2,5 мм. Окраску корпуса КТПН производить как снаружи, так и внутри, при этом производить очистку сварных швов от окалины и шлака. Гарантийный срок по стойкости окраски должен быть не менее 10 лет. Качество окрашенных поверхностей не должно быть ниже III класса покрытий по ГОСТ 9.032-74. Втулки петель приварить к корпусу КТПН и двери через усиливающую подложку (подкладку толщиной 3 мм).  Обязательная двухсторонняя сварка шарниров дверей. Болтовые соединения выполнять метизами с антикоррозийными покрытием. Обязательное наличие резиновых уплотнений на дверях.   В конструкции кровли предусмотреть напуск металла (козырек) 150-200 мм над дверями всех отсеков КТПН. На створках дверей установить замки по чертежу, согласованному с филиалом АО «РЭС». Отсеки КТПН должны иметь перегородки между собой, а трансформатор иметь собственное ограждение. При изготовлении приемной металлической траверсы 10 кВ использовать штыри из арматурной стали марки Ат-400 диаметром 22 мм. На корпусе КТПН должна быть табличка по ГОСТ 12969-67 и содержать следующие данные:
    Условное обозначение изделия; Товарный знак; Заводской номер и дату изготовления; Напряжение в киловольтах со стороны ВН и НН; Обозначение стандартов или технических условий; Другие данные, необходимые для монтажа и эксплуатации.
Снаружи на дверцах шкафов РУВН, РУНН и трансформаторного отсека необходимо выполнить маркировку соответствующую данному отсеку. КТПН изготавливать со сплошным металлическим дном. Для монтажа предусмотреть в конструкции КТПН отверстия для крепления к фундаменту. Конструкцией предусмотреть прокладку кабеля (сечением до 95 кв. мм.) в отсеках (места крепления, радиус изгиба), изолированный выход (проводами марки СИП) из КТПН, а также место крепления анкерного натяжного зажима. Монтажный профиль крепления кабелей в отсеках РУ ВН, РУ НН и панелях должны закрепляться скобами к конструкции, которая имеет «степени свободы» (для её перестановки), т. е. крепится не сваркой, а болтовым соединением. Для воздушных выводов 0,4 кВ предусмотреть крючья под арматуру (анкерные зажимы) СИП в количестве, равном количеству монтируемых в корпусе автоматических выключателей на отходящие фидера. Для воздушных изолированных выводов, выполненных СИП, предусмотреть в корпусе КТПН герметичные отверстия с резиновыми уплотнениями.

Оборудование РУ ВН

НЕ нашли? Не то? Что вы ищете?
Контакты высоковольтных предохранителей ПК-10 должны иметь возможность запираться на замок.

Оборудование РУ НН

Вводы РУ НН оснащать приборами учёта электроэнергии и контроля параметров электроэнергии. Предусмотреть возможность визуального контроля положения входа ножей рубильника; В схемах электрических соединений в КТПН напряжение должно подводиться к неподвижным контактам электроаппаратов (рубильников, автоматов и т. д.) и эти контакты должны быть расположены в верхней части аппаратов. Крепление опорных изоляторов шин 0,4кВ в РУНН выполнять болтовыми соединениями. Внутри шкафа РУНН должна быть заводская табличка с принципиальной схемой электрических соединений. РУНН и трансформаторный отсек оборудовать освещением с возможностью замены ламп без отключения КТПН, а также оборудовать РУНН розеткой 220В для технологических нужд. В РУНН предусмотреть ограждение безопасности согласно требованиям ПУЭ, ПТЭ и МПОТ.

Комплектация КТПН

К КТПН должна быть приложена документация в соответствии ГОСТ 14695-80:
    документация на трансформатор – 1 экз. (при комплектации КТПН с силовым трансформатором); документация на комплектующую аппаратуру, подвергающуюся наладке и ремонту в процессе эксплуатации, – перечень комплектации, паспорта, формуляры, протоколы испытаний, сертификаты соответствий и пр.; схемы электрические принципиальные и схемы электрических соединений, сборочный чертеж КТПН – 2 экз.; эксплуатационная документация – 1 экз.; ведомость ЗИП – 1экз.

Приложение:

Чертеж замка. Чертеж двери в сборе. Логотип АО «РЭС». Эскиз корпоративной раскраски КТПН.

Приложение 1.

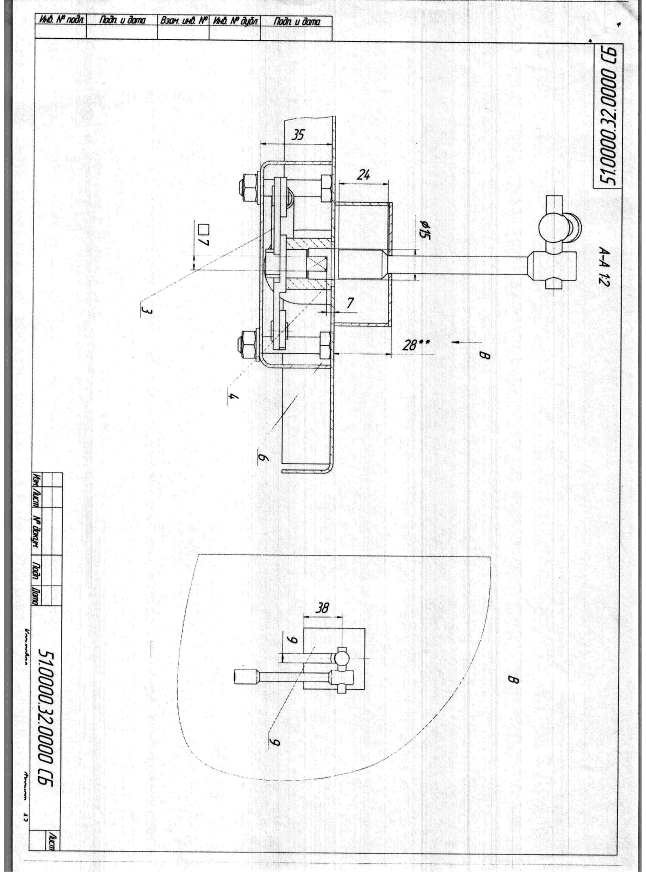

Чертеж замка

Приложение 2.

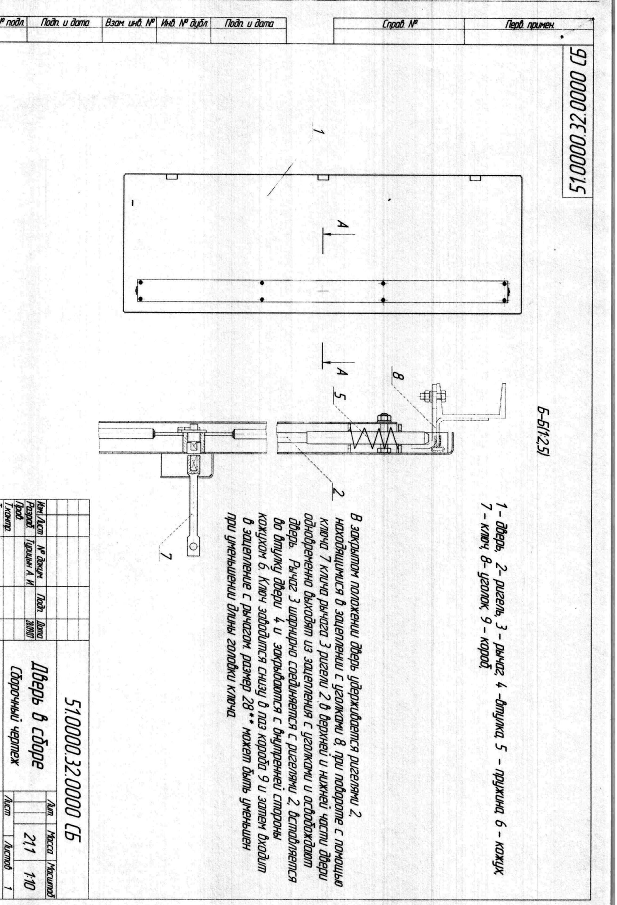

Чертеж двери в сборе.

Приложение 3.

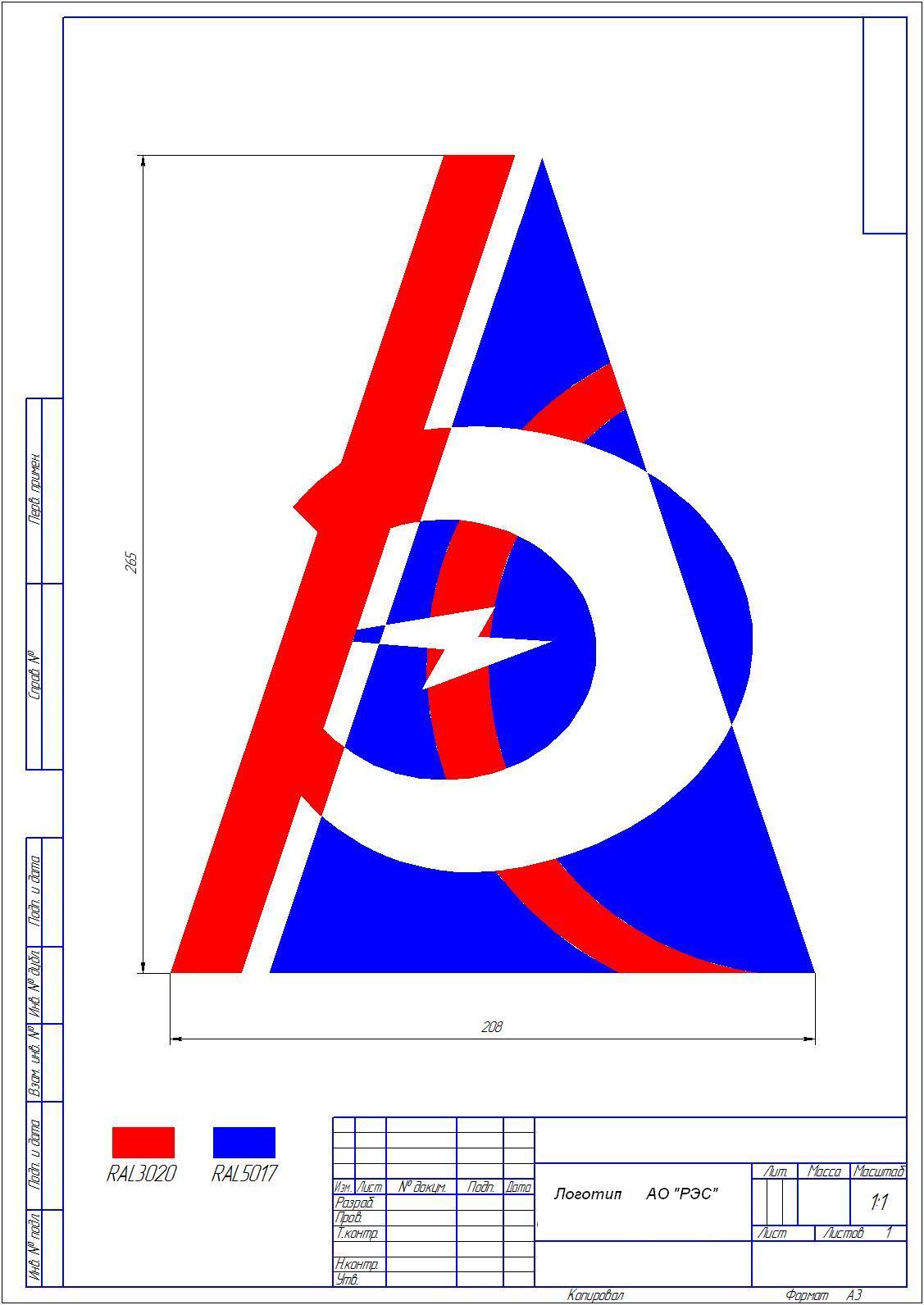

Логотип АО «РЭС».

Приложение 4.

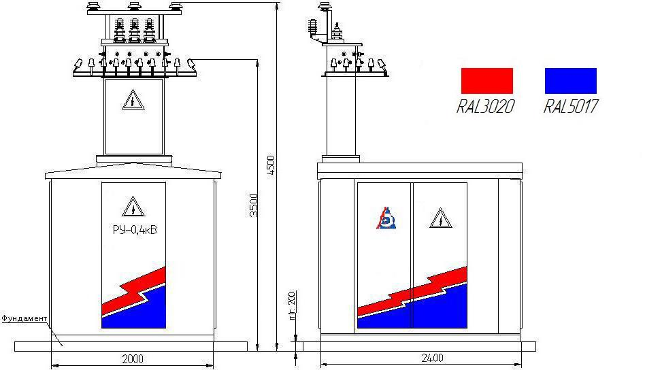

Эскиз корпоративной раскраски КТПН.
