РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2377671

(13)

C1

(51) МПК

G21C13/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

(21), (22) Заявка: 2008125574/06, 23.06.2008

(24) Дата начала отсчета срока действия патента:
23.06.2008

(45) Опубликовано: 27.12.2009

(56) Список документов, цитированных в отчете о
поиске: SU 1446374 A1, 1423119 A1, 15.09.1988. RU 60197 U1, 10.01.2007. RU 2194944 C2, 10.07.2002. US 3196746 A (DU PONT), 27.07.1965. US 3200706 A (KNARD WILLIAM H), 17.08.1965.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
, ,

(73) Патентообладатель(и):
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИЭФ" (RU)

(54) УСТРОЙСТВО РАЗГЕРМЕТИЗАЦИИ КОРПУСА ИЗДЕЛИЯ И СБРОСА ЕГО СОСТАВНЫХ ЧАСТЕЙ

(57) Реферат:

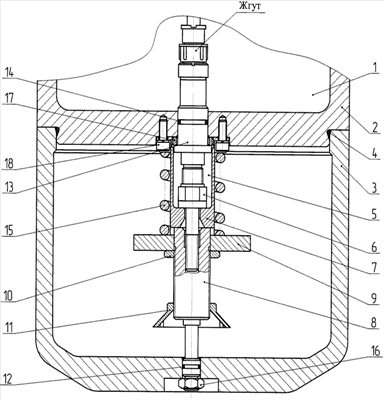

Изобретение относится к технике высоких давлений и может быть использовано для разгерметизации герметичного силового корпуса изделия, находящегося под высоким давлением жидкой или газообразной окружающей среды, и сброса составных частей корпуса после его разгерметизации. Устройство разгерметизации корпуса изделия и сброса его составных частей содержит герметичный силовой корпус, состоящий из несущей конструкции и отделяемой секции, герметично соединенных между собой и скрепленных устройством разделения, установленного на внутренней переборке корпуса. Устройство разделения выполнено в виде дистанционно управляемой разъемной конструкции, состоящей из разрывного болта, соединяющего стакан со штоком, кабельного ввода, соединенного с разрывным болтом и герметично установленного в имеющееся в переборке корпуса отверстие, пружины сжатия, установленной на стакане с упором в имеющийся диск штока. Стакан закреплен на переборке корпуса. Шток через герметичное уплотнение установлен в имеющееся в днище отделяемой секции отверстие. На резьбовом конце штока, выходящего из корпуса наружу, установлен крепежный элемент, шток имеет отражатель, выполненный в виде полого конуса, который основанием обращен к днищу отделяемой секции, и радиальную проточку, при совмещении которой с отверстием днища отделяемой секции имеется возможность образования канала для прохода внутрь корпуса внешней среды. Использование предложенного устройства обеспечивает разгерметизацию герметичного силового корпуса изделия, находящегося под повышенным давлением жидкой или газообразной окружающей среды, а также сброс составных частей корпуса в условиях окружающей среды. 3 з. п. ф-лы, 1 ил.

Изобретение относится к технике высоких давлении и может быть использовано для разгерметизации герметичного силового корпуса изделия, находящегося под высоким давлением жидкой или газообразной окружающей среды, и сброса составных частей корпуса после его разгерметизации.
