Утяжелители сборные железобетонные охватывающего типа УБО (стр. 4 )

40.	СНиП II-А.10-71	"Строительные конструкций и основания. Основные положения проектирования"
41.	СНиП II-6.74	"Нагрузки и воздействия. Нормы проектирования"
42.	СНиП II-21.75	"Бетонные и железобетонные конструкции. Нормы проектирования
43.	СНиП II-45.75	"Магистральные трубопроводы. Нормы проектирования"
44.	СНиП 2.03.11-85 Вводится вновь. (Изм. №5.)	"Защита строительных конструкций от коррозии"
45	ГОСТ 10268-80	"Бетон тяжелый. Технические требованиям к заполнителям".
46	ГОСТ 310.5-80	"Цементы. Метод определения теплоты гидратации".
47	ГОСТ 18181-89	"Смеси бетонные. Общие требования к методам испытания".
48	ГОСТ 12730.2-78	"Бетоны. Метод определения влажности".
49	ГОСТ 5781-82	"Сталь горячекатаная для армирования железобетонных конструкций".
50	СНиП 2.03.01-84 Вводится вновь. (Изм. №5.)	Бетонные и железобетонные конструкции.
51	ОСТ 102-99-85 Вводится вновь. (Изм. №5.)	Утяжелители железобетонные для трубопроводов. Общие технические требования
52	ГОСТ 25592-83	Смесь золошлаковая тепловых электростанций для бетона. Технические условия
53	ГОСТ 24211-80	Добавки для бетонов. Классификация
54	ТУ 67-648-84	Шлаки цветной металлургии гранулированные для производства шлакощелочного вяжущего
55	ТУ 6-06-6-67-87 Вводится вновь. (Изм. №7.)	Ткань капроновая техническая для балластировки газопроводов Вводится вновь. (Изм. №7.)
56	ГОСТ 3813-72 Вводится вновь. (Изм. №7.)	Ткани и штучные изделия текстильные. Методы определения разрывных характеристик при растяжении Вводится вновь. (Изм. №7.)

Введено вновь. (Изм. №1.)

Вводится вновь. (Изм. № 9.)

Министерство строительства предприятий нефтяной и газовой промышленности СССР

Всесоюзный научно-исследовательский институт по строительству магистральных трубопроводов ВНИИСТ

	УТВЕРЖДАЮ
	Заместитель директора ВНИИСТа ________________ «____»____________1988 г.
Рабочие чертежи на мягкие силовые пояса МСП для утяжелителей охватывающего типа УБО.
	Разработано: Зав. отделом ОКТ Зав. лабораторийе СНС. К. т.н. Вед. инженер

Москва» 1988 г.

Мягкий силовой пояс МСП изготавливают на швейном оборудовании промышленного назначения классов 23, 48 или аналогичных, позволяющих скрепить используемый материал.

Пояс МСП рис.1 изготавливают из прямоугольной заготовки ткани ТБГ-305 или ТБГ-360 в зависимости от диаметра трубопровода с размерами, указанными в таблице.

Заготовку ткани рис.2 складывают по схеме согласно рис.3 и прошивают по всей длине строчкой "а". Концы полученной ленты накладывают друг на друга, образуя накладной шов с двумя открытыми срезами и прошивают его согласно рис.4, располагая строчки равномерно по всей площади шва.

Полученную кольцевую конструкцию прошивают продольной строчкой "б" согласно рис.1, с образованием двух монтажных проушин. Каждую проушину формируют и прошивают строчкой "с". Вместо прокладки строчки "с" допускается завязывать сформированную проушину веревкой из синтетического материала.

Обрыв швейной нити контролирует и ликвидирует швея. Концы нитей завязывают и оплавляют. При обрыве нити новую строчку прокладывают выше обрыва на 20ч30 мм. Начало и конец строчек при изготовлении накладного шва должны доходить до среза ткани согласно рис.4, длина стежка 7ч10 мм, применяемые швейные иглы № 000ч250.

Строчки "а", "б", "с" допускается выполнять любыми швейными нитками.

Для изготовления накладного шва используют только крученые лавсановые или капроновые нити № 0ч5.

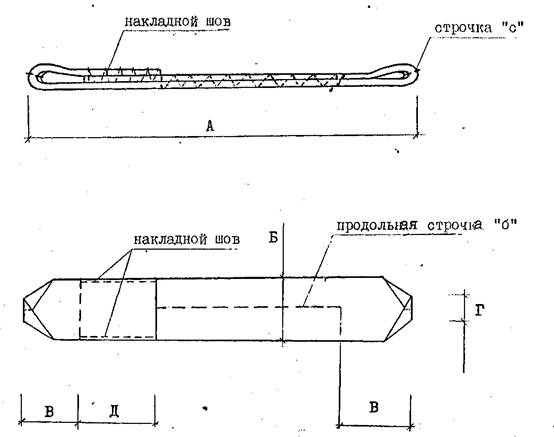

Рис.1. Общий вид пояса МСП

Рис. 2 Заготовка из ткани

а)

б)*

* Для трубопровода диаметром 530 мм заготовку из ткани ТБГ-305 складывают следующим образом:

Рис. 3 Схема сборка пояса

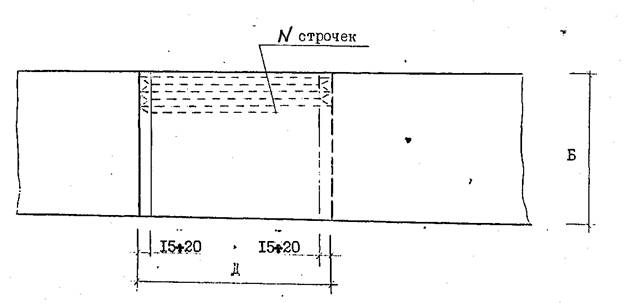

Рис. 4. Накладной шов

Таблица.

Параметры и размеры пояса МСП в зависимости от диаметра балластируемого трубопровода.

№№	параметры и размеры пояса МСП. мм // диаметр трубопровода мм.	А	Б	В	Г	Д	Е	Ж	Применяемый материал	Количество строчек, шт.
1.	1420	2350	100	500	30	300	750	5100	ТБГ-360	20
2.	1220	2100	100	500	30	300	750	4500	ТБГ-360	20
3.	1020	1900	100	500	30	300	?50	4100	ШГ-360	20
4.	820	1500	100	500	30	300	750	3300	ТБГ-305	14
5.	720	1400	100	500	30	300	750	3100	ТБГ-305	14
6.	530	1100	100	500	30	200	500	2400	ТБГ-305	14

Допуска на размеры пояса МСП устанавливаются следующие:

для размеров Б и Е - ± 5 мм

Г и В - ± 10мм.

Д - + 5 мм.
