Экземпляр н.:
Название изделия: CORAL
1. НазнаЧение и область применениЯ
Вихревая ванна для верхних конечностей СОRAL представляет собой установку, предназначенную, прежде всего, для массажа верхних конечностей. Вихревое действие ванны благоприятно при лечении состояний после травм, воспалений, при нарушении нервного снабжения и при состояниях после истощения нервно–мышечного аппарата конечностей. Можно исполь зовать его также при регенерации верхних конечностей после чрезмерной физической нагрузки, например, после спортивных занятий и т. п. Изделие сконструировано для мокрой среды и для подключения к подводу воды для хозяйственных целей.
2. Описание изделиЯ
Изделие /прил. 1/ устанавливается в помещении с полом, выполненным с умеренным уклоном, и половым трапом /сифоном/, подводами горячей, холодной воды и проводом для подвода электрического тока. Изделие состоит из панели управления /1/, составной частью которой является формованная ванна, рама изделия /2/ и панели /3/. Вывод пластмассовой системы для подключения подвода горячей и холодной воды /4/ находится под уровнем ванны. Панель управления состоит из элементов впуска горячей и холодной воды /8, 9/, горячей и холодной воды для гигиенической очистки /1О, 11/, которая выполняется с помощью ручного душа /12/. Под панелью управления расположен пластмассовый трубопровод распределения воды для отдельных секций, трубопровод для подвода воды к подводным массажным форсункам /7/, насосный агрегат, электропроводка. На верхней панели расположен главный выключатель /2/, которым установка вводится в действие. В середине верхней части ванны расположен впуск для подвода воды в ванну /5/ и переливной клапан /6/, предотвращающий перетекание воды через край ванны. На дне ванны расположен сливной клапан /13/, закрытый пробкой и всасывающая сетка /14/ насосного агрегата. Для электрического управления ванной используется панель управления /15/, с помощью которой запускается насосный агрегат, контролируется температура воды в ванне, как и длительность лечебной процедуры. Изделие оборудовано регулируемыми ножками /16/.
3. ТехниЧеские данные
Номинальное напряжение 3 х 400 В
Номинальная частота. 50 Гц
Номинальная потребляемая мощность 600 ВА
Подводы горячей и холодной воды 2х 3/4"
Полезный объем ванны 55 л
Максимальный объем ванны. 65 л
Степень защиты IР 44
Тип защиты I
Масса. 80 кг
Размеры /д х в х ш/ 910 х 870 х 1085 мм
Точность измерения температуры воды ± 0,5 оС
Точность измерения давления ± 0,02 МПа
Уровень шума: макс. допустимый уровень шума не должен превышать 75 дБ /А/, замерено в
соотв. с СТН 01 16 04
Стоимости электромагнетических помех должны быть в соотв. с EN STN 55011/334225/
Установка типа „В“ в соотв. с СТН 60 601–1
4. Основное оборудование
Согласно прил. 1.
С ванной поставляются: – упакованный душ – 1 шт
– уплотнение н 18/10 – 1 шт
– чистящее и дезинфицирующее средство – 3 л
5. Сборка и монтаж
Ширина входного отверстия помещения, предназначенного для установки изделия, должна составлять не менее 900 мм. До монтажа изделия следует обеспечить строительно–монтажные работы для подвода воды и электрического напряжения согласно прил. 2. Установка изделия должна соответствовать:
СТН 73 6660 /внутренние водопроводы/
СТН 73 6760 /внутренняя канализация/
СТН 33 2140 /электропроводка в помещениях медицинского назначения/
Ванну следует обязательно подключить к электрической сети через защитный выключатель тока в соответствии с СТН 33 2140. Провод для подвода электрического тока следует вести в броневой трубке с применением пятижильного кабеля Сu 5Сх1,5 мм2 в соотв. с СТН 33 2130, СТН 33 2140, СТН 33 2190, СТН 34 1050, СТН 37 0000. Концевая втулка должна быть расположена на высоте не менее 100 мм над уровнем пола. Длина электрического кабеля с конца концевой втулки должна составлять не менее 700 мм. Кабель следует в конце уплотнить от проникновения воды.
Все металлические предметы, находящиеся в окружении ванны, рукой подать, необходимо токопроводно соединить с клеммой для эквипотенциального взаимного соединения /на корпусе ванны/ с помощью Сu кабеля сечением 4 мм2 желто–зеленого цвета. Защитный провод элек. подводящего кабеля нельзя соединять с корпусом ванны. К выполнению сборки и монтажа допускается только профессиональный техник с квалификацией по соответствующему типу сантехники.
После распаковки изделия из транспортного ящика при монтаже необходимо соблюсти следующий порядок:
– демонтировать переднюю панель.
– на насосе смонтировать аэрационный винт,
– согласно монтажной схеме, приведенной в прил. 2, проложить подводы горячей и холодной воды, провод для подвода электрической энергии и сливной трубопровод,
– с помощью регулировочных ножек изделие установить в плоскости.
– проверить плотность соединений трубопровода,
– переднюю кроющую панель смонтировать в обратном порядке.
Все панели демонтируются очень просто, причем надо действовать следующим образом: В нижней части отвинтить 2 винта М 5 х 10, панель притянуть к себе и выдвинуть ее из крайнего паза ванны.
6. Ввод изделиЯ в эксплуатацию
Панель управления содержит 8–местный дисплей и 8 кнопок.
Кнопкой /31/ включается термометр в части впуска. Тогда на первом месте дисплея изображается цифра 1 и на местах дисплея 2, 3, 4 изображается показание температуры впускаемой воды. Кнопкой /33/ включается термометр в ванне. На первом месте дисплея изображена цифра 2 и места дисплея 2, 3, 4 показывают температуру воды в ванне. Кнопками /32/ и /35/ устанавливается время включения насоса, которое изображается на 7 и 8 местах дисплея. Нажатием кнопки /36/ установленное время можно ввести в память. Затем после включения работы ванны это время будет на дисплее. С помощью кнопки /34/ включается и отключается насос. Одновременно с первым включением насоса запускается таймер, измеряющий время в минутах. После истечения данного времени насос отключается и устанавливается значение для нового пуска. При изменении таймера /32/ и /35/ последний останавливается. Если ванна пуста и включится насос, последний после прибл. 1 секунды отключается, так как не появилось на дисплее показание давления, которое изображается на 5 и 6 местах дисплея. Для наполнения ванны /прил. 1/ используются маховички /8/ и /9/. Вода из ванны выпускается вытяжением затвора, ванну подвергнуть дезинфекции и сполоснуть с помощью душа /10, 11/. Следить за тем, чтобы температура воды для полоскания не превысила 45оС.
ТехниЧеский уход за изделием
При выполнении технического ухода изделие следует отключить от сети, отвинтить и снять переднюю панель и закрыть краны подвода холодной и горячей воды. Технический уход заключается в контроле соединений шлангов, кранов, или же в замене уплотнений в соединительных частях трубопровода. К выполнению ремонта и технического ухода допускаются только квалифицированные работники. Ремонт электрической части выполняют только обученные работники.
Периодический контроль
Периодическая ревизия выполняется 1х в год /СТН 33 1500/. Проверяется ток заземления, защитный ток и ток утечки пациента в соответствии с СТН ЭН 60601–1. Проверяется полное сопротивление между клеммой для взаимного соединения и любой доступной металлической частью обеспеченной взаимным соединением. Проверяется сопротивление изоляции, которое должно составлять не менее 2 МОм. Оно измеряется между частью сети и защитным проводом переменным напряжением 500 В.
8. ОЧистка
Так как ванна изготовлена из полиэфирного стеклопластика с гелькоатовым слоем, не допускается очищать и дезинфицировать ее растворами кислот и твердыми порошками, которые могли бы механически повредить поверхность ванны. Ванну можно очищать обычными жидкими, луч ше всего синтетическими поверхностно–активными чистящими средствами.
В случае, что вышеприведенные рекомендации не будут учтены, не будет признана гарантия на насос.
9. ЛиквидациЯ Частей изделиЯ
Часть | Основной материал | Рециклуемый материал | Материал с возможностью складирования | Опасный материал |
Рама | – Сталь | Х | ||
Система подвода воды Шаровые клапаны Регуляторы подачи воды Лента | – Пластмасса – Пластмасса – Латунь – Резина | Х Х Х Х | ||
Каркас Панели | – Стеклопластик – Стеклопластик | Х Х | ||
Электроника | – Медь | Х | ||
Кабели | – Медь | Х | ||
Система распре–деления воды для массажа | – ПВХ | Х | ||
Насос | – Металл – Пластмасса | Х Х | ||
Упаковка | – Дерево – Картон – Пузырьковая пленка | Х | Х | Х |
10. ИнформациЯ о ремонтной службе
Монтаж оборудования и ремонт в течение гарантийного срока на всей территории СР и ЧР выполяют обученные работники сервисных организаций, приведенных в приложении гарантийного письма. Для зарубежных стран следует потребовать адреса сервисной организации от организации–поставщика.
11. Список предписанных документов, направлЯемых с изделием
– СТД – руководство по обслуживанию,
– Монтажная схема,
– Гарантийное письмо
Завод–изготовитель оставляет за собой право на выполнение изменений на изделии, не ухудшающих его параметры и внешний вид.
Для целей сервисного обслуживания завод–изготовитель поставит электрические схемы соединения отдельных частей, как и схему подключения и руководство по сервисному обслуживанию.
12. ПриложениЯ
Приложениe №1 СОRAL
Приложениe №2 монтажная схема
Приложениe №3 панель управления
Приложениe №4 Рекомендуемая очистка и дезинфекция
Приложениe №5 Спектр действия дезинфекционных средств

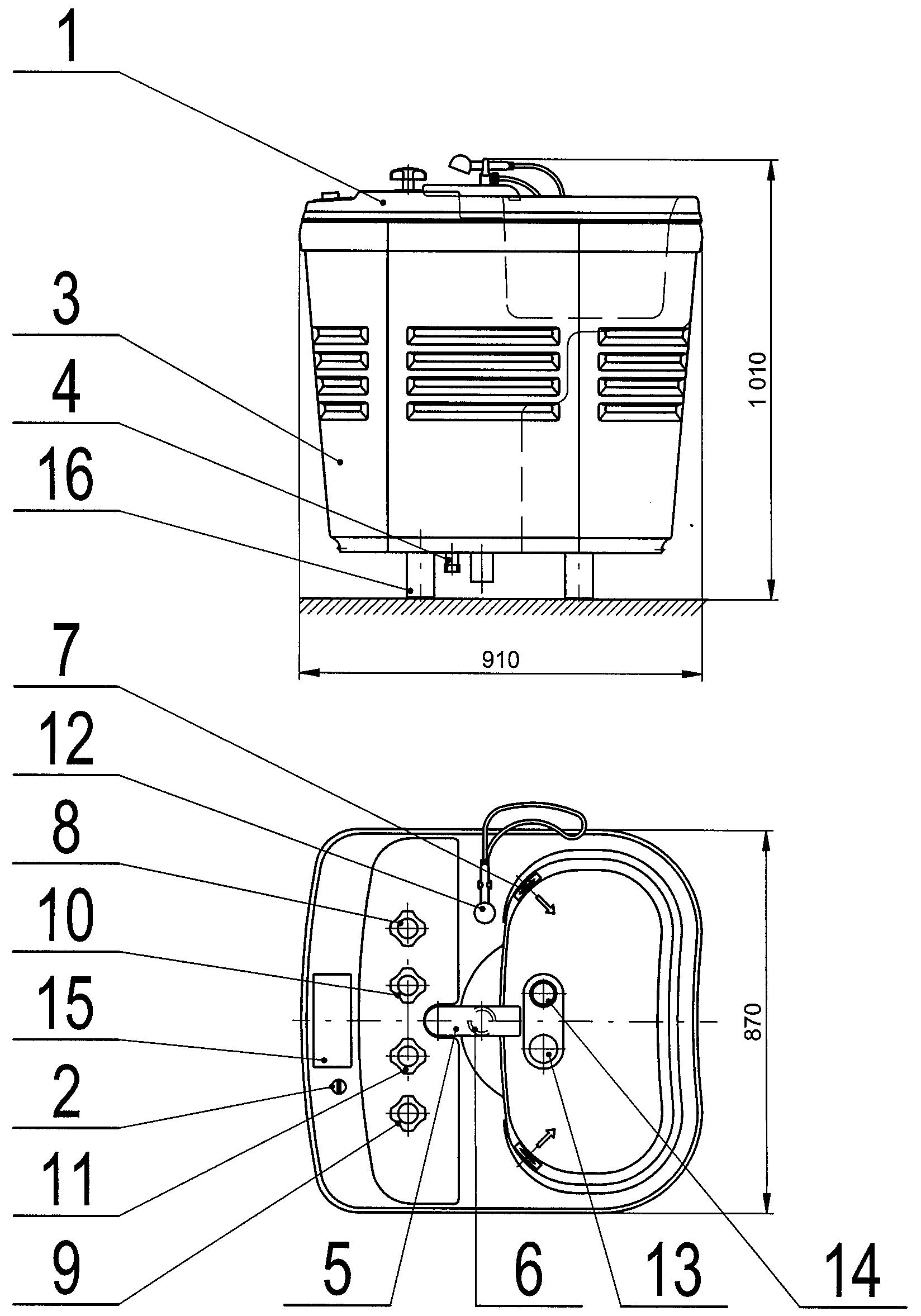

СОRAL
1. Ванна 10. Управление горячей водой – душ
2. Главный выключатель 11. Управление холодной водой – душ
3. Панели 12. Ручной душ
4. Подвод горячей и холодной воды 13. Сливной клапан
5. Впуск воды в ванну 14. Всасывающая сетка
6. Переливной клапан 15. Панель управления
7. Массажные форсунки 16. Регулируемые ножки
8. Управление горячей водой
9. Управление холодной водой

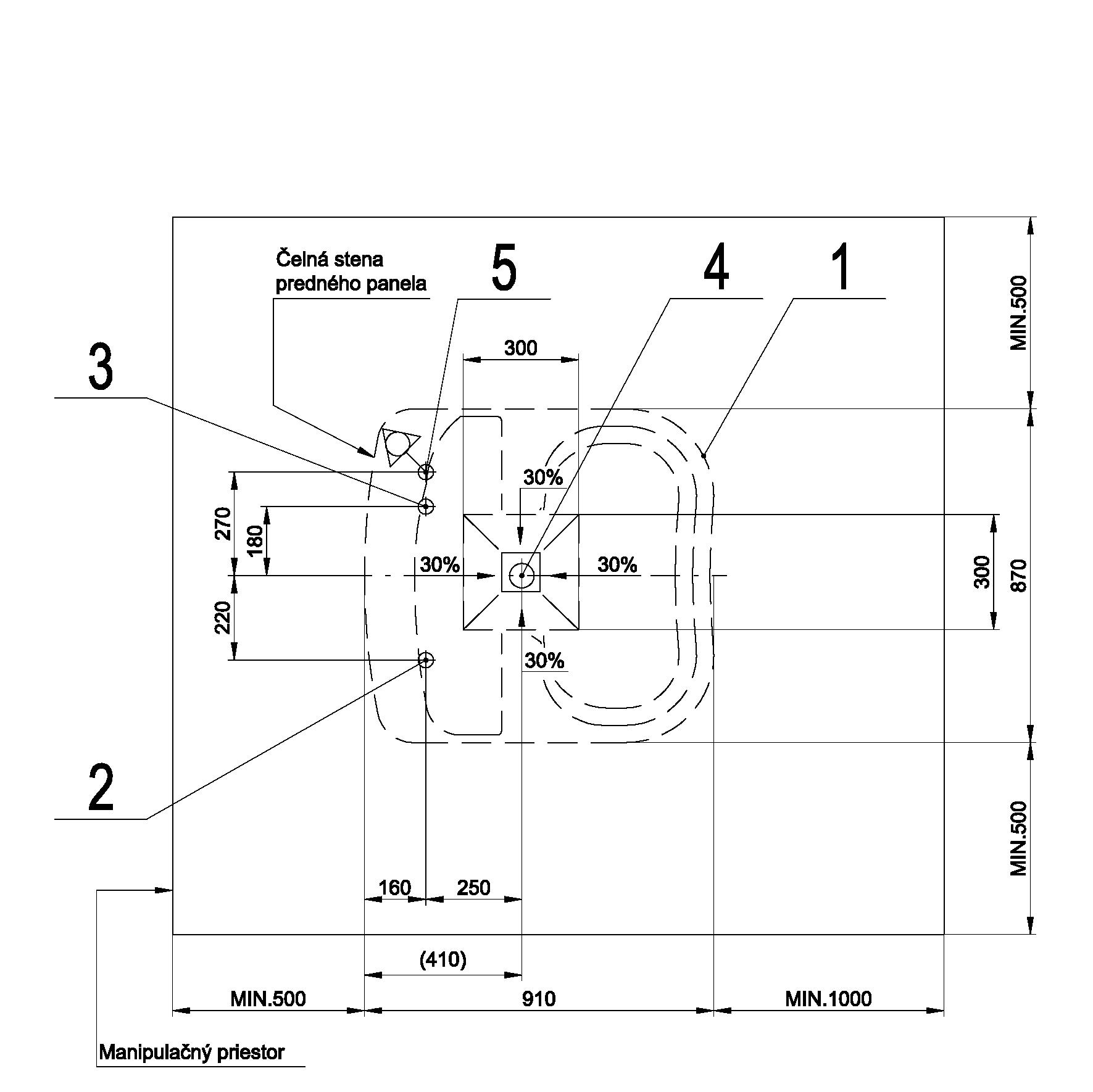

СОRAL - монтажная схема
1. Штрихованной линией отмечен план установки.
2. Трубка подвода холодной воды, законченная краном с наружной резьбой G 3/4“ , на высоте 90 мм над уровнем чистого пола.
3. Трубка подвода горячей воды, законченная шаровым краном с наружной резьбой G3/4“, на высоте 90 мм над уровнем чистого пола.
4. Подключение сливного трубопровода:
НЕПРЯМОЕ ПОДКЛЮЧЕНИЕ: половой сифон / производитель не посравляет/ подключенный на сливной трубопровод: ф 75 мм –. Пол следует выполнить с умеренным уклоном 30 %.в направлении сифона.
ПРЯМОЕ ПОДКЛЮЧЕНИЕ: сливной трубопровод ф 75 мм, законченый редукцией с горлом диаметра 50 мм /внутренный размер/, и находится 60 мм над уровнем чистого пола. Противапаховой затвор не поставляется с изделием. Затвор должен быть подготовлен в сливной трубопроводной системе.
5. Подвод электроэнергии следует выполнить с применением 5–жильного медного кабеля сечением 5Сх1,5 мм2 в соотв. с СТН 33 2130, СТН 33 2140, СТН 33 2190, СТН 37 0000. Концевая втулка должна находиться на высоте не менее 100 мм над уровнем чистого пола. Длина эл. подводящего провода от конца концевой втулки должна составлять не менее 700 мм. Кабель следует уплотнить в конце концевой втулки от проникновения воды!
Водитеьль для эквипотенциального взаимного соединения с помощью кабеля СУА сечением 4 мм2 желто–зеленого цвета СТН 347445, длина кабеля 1000 мм.
Внимание!
Электропроводка установки должна соответствовать СТН 736660 и СТН 736760!
Простор для манипулации надо соблюдить по доводу монтажа, демонтажа и ухода.
СОRAL - панель управления
1 – Отключение насоса СТОП 33 – Измерение температуры воды в ванне
2 – Включение насоса /тип FORTE/ 34 – Включение / отключение насоса
31 – Измерение температуры подаваемой воды 35 – Понижение времени процедуры
32 – Повышение времени процедуры 36 – Ввод установленного времени в память

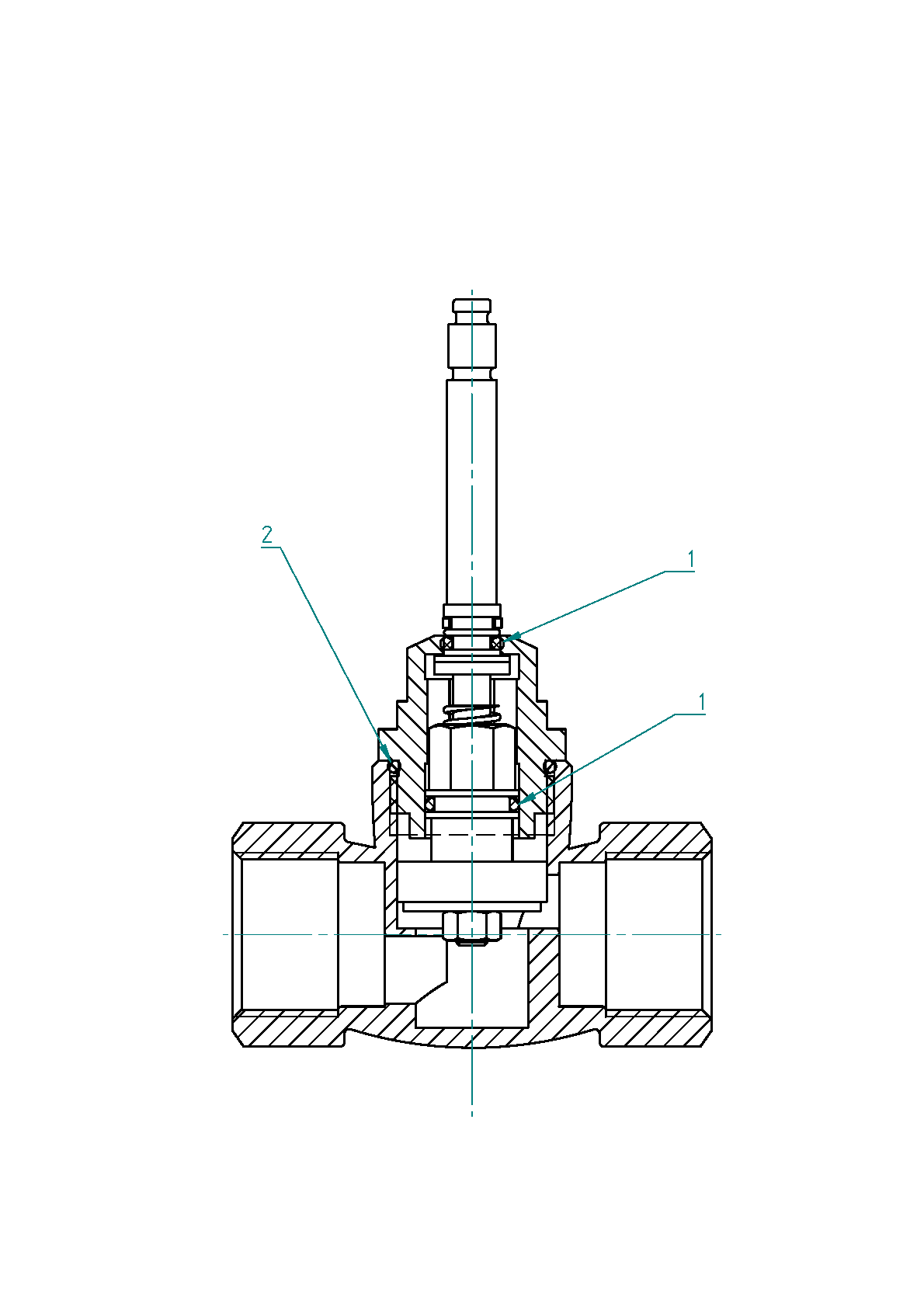

Уход веретенного вентила
Уход веретенного вентила состоит прежде всего в в мазании пунктов 1 и 2.
Производитель рекомендует исполдьзовать состав для мазаниа RJ 200 UNI-6.
Рекомендуемая фреквенция мазания 1раз за 6 месяцев.
В случае поврежденных частей надо их обменить. Принадлежающее запчасти находятся в списке запчастей.
Производитель не отвечает за повреждения причинене не правильным уходом за изделием.
