Обзор информации для исследовательской работы по теме: «Средства связи XIX века. Аппарат Морзе»

Электрический телеграф это одно из изобретений, которое родом из Америки. Честь этого изобретения принадлежит Сэмюэлю Финли Брис Морзе. Другие изобретатели сформулировали лишь принципы телеграфа, и только Сэмюэль Морзе был первым, кто предвидел его практическое применение и первым из тех, кто предпринял реальные шаги для его создания.  Доподлинно не известно состоялся ли из Сэмюэля Морзе стал автором «нового языка» из точек и тире. На это ему понадобилось  двенадцать долгих лет напряжённой работы.

Телеграф Шиллинга

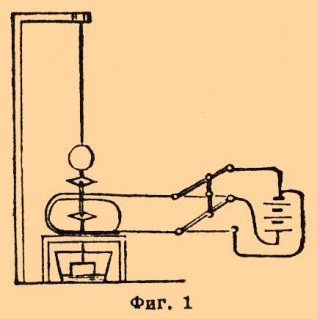

Впервые электромагнитный телеграф был построен в 1830—32 гг. Павел Львович Шиллинг (1786—1837). Этот телеграф в 1832 г. был проведён в Петербурге между Зимним дворцом и зданием министерства. Передаточный прибор его состоял из клавиатуры с 16 клавишами, служившими замыкателями тока того или другого направления, а приёмный прибор заключал в себе 6 мультипликаторов с астатическими магнитными стрелками, подвешенными на нитях, к которым прикреплены были бумажные кружки, с одной стороны белые, а с другой — чёрные. Соединялись обе станции между собой 8 проволоками, из которых 6 шли к мультипликаторам, 1 служила для обратного тока и 1 сообщалась с призывным аппаратом (звонком с часовым механизмом, приводимым в действие также электромагнитным путём, помощью отклонения магнитной стрелки). Посредством 16 клавиш передаточного прибора можно было послать ток того или другого направления и таким образом стрелки мультипликаторов поворачивать вперёд то белым, то чёрным кружком, составляя этим путём условленные знаки. Позднее Шиллинг упростил свой приёмный прибор, оставив в нём только один мультипликатор вместо шести, причём условный алфавит был составлен из 36 различных отклонений магнитной стрелки. Для соединения станций Шиллинг употреблял подземные кабели; им была высказана, мысль и о возможности подвешивать проволоки на столбах. 25-го июля 1837 г. барон Шиллинг умер, не успев выполнить повеления императора Николая Павловича соединить телеграфом Петербург с Кронштадтом.

НЕ нашли? Не то? Что вы ищете?

Самюэль Морзе

Сэммюэл Фимнли Бриз Момрзе — американский изобретатель и художник. Наиболее известные изобретения — электромагнитный пишущий телеграф («аппарат Морзе», 1836) и код (азбука) Морзе.

Морзе родился 27 апреля 1791 года в Чарльзтауне в богатой американской семье. Отец его был известным географом и священником. Юноша отличался большой любознательностью и непоседливостью. Из Академии Филлипса, где Сэмюэл зарекомендовал себя эксцентричным студентом, отец перевёл его в Йельский колледж. Морзе относился к науке равнодушно, хотя его привлекали лекции по электричеству. Он также любил рисовать миниатюрные портреты знакомых.

Во время войны 1812 года между Великобританией и Соединёнными Штатами, поддерживающими Наполеона, Морзе показал себя ярым патриотом. Однако в 1813 году, когда Морзе представил в Лондонскую королевскую академию художеств картину «Умирающий Геркулес», он удостоился золотой медали.

По возвращении домой в 1815 году Морзе обнаружил, что американцы считают его английским художником и мало интересуются живописью. Поэтому он влачил скудное существование, рисуя портреты. Десять лет ему пришлось вести жизнь странствующего живописца.

Во время второго путешествия в Европу Морзе познакомился с Л. Дагером и заинтересовался новейшими открытиями в области электричества. Его вдохновила на изобретение телеграфа случайная беседа при возвращении из Европы на пароходе в 1832 году. Какой-то пассажир в ходе беседы о недавно изобретённом электромагните сказал: «Если электрический ток можно сделать видимым на обоих концах провода, то я не вижу никаких причин, почему сообщения не могут быть им переданы». Хотя идея электрического телеграфа выдвигалась и до Морзе, он полагал, что был первым. В 1836 году ему показали описание модели телеграфа, предложенной В. Вебером в 1833 году, он полностью отдал себя изобретательству.

Годы работы и учёбы потребовались, чтобы его телеграф заработал. В 1837 году он совместно с А. Вейлом разработал систему передачи букв точками и тире, ставшей известной во всём мире как код Морзе.

Азбука Морзе

Код Момрзе, «Морзямнка» (азбукой Морзе код начал называться только с начала Первой мировой войны) — способ знакового кодирования, представление букв алфавита, цифр, знаков препинания и других символов последовательностью сигналов: длинных («тире») и коротких («точек»). За единицу времени принимается длительность одной точки. Длительность тире равна трём точкам. Пауза между элементами одного знака — одна точка, между знаками в слове — 3 точки, между словами — 7 точек. Назван в честь американского изобретателя и художника Сэмюэля Морзе.

Принцип кодирования азбуки Морзе исходит из того, что буквы, которые чаще употребляются в английском языке, кодируются более простыми сочетаниями точек и тире. Это делает освоение азбуки Морзе проще, а передачи — компактнее. Передаваться и приниматься азбука Морзе может с различной скоростью — это зависит от возможностей и опыта радистов.

Передача кодов Морзе производится при помощи телеграфного ключа различных конструкций: классического ключа Морзе, электронного ключа, а также при помощи клавиатурных датчиков кода Морзе  и электронных устройств, автоматически формирующих телеграфное сообщение.  При достаточной квалификации оператора приём коротких сообщений возможен без записи, но обычно весь принимаемый текст должен быть записан либо вручную, либо на печатной машинке. При приёме опытные радисты производят запись с отставанием на несколько знаков, что делает приём более спокойным и надёжным и является показателем мастерства оператора.

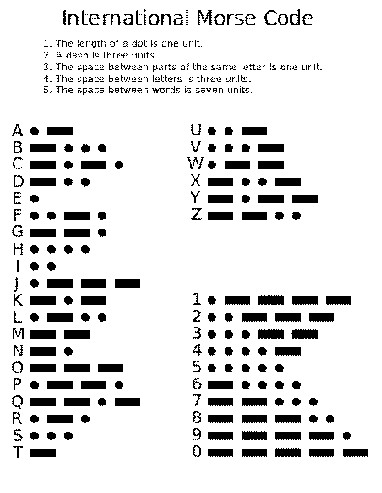

International Morse Code  Код Морзе (русский вариант)


Аппарат Морзе

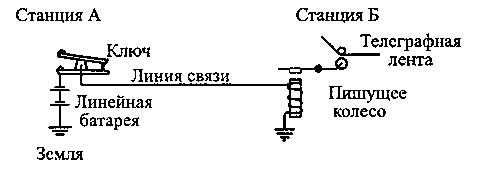

Данная схема аппарата, позволявшего телеграфировать только в одном направлении и получившая название симплекс, позволяла работать от станции А к станции Б с работоспособностью 500 слов в час. На практике также применялись схемы, дающие возможность поочередно телеграфировать сперва от станции А к станции Б, а затем наоборот - от Б к А (полудуплекс) или одновременно телеграфировать в обоих направлениях (дуплекс). При дуплексном телеграфировании пропускная способность возрастала примерно в два раза.

Основным преимуществом телеграфной связи на аппаратах Морзе была возможность получать контроль передачи собственного сообщения по телеграфной ленте, которая являлась доку-ментом по управлению движением поездов, а также возможность по гальваноскопу (миллиамперметру) контролировать состояние цепи связи, т. е. обрыв или короткое замыкание на линии. Таким образом, было положено начало диагностики состояния цепей связи.

Телеграфный аппарат Морзе состоял из двух главных частей: электромагнита и часового механизма с системой колес, приводимых в движение гирей или пружиной. Часовой механизм был предназначен для продвижения телеграфной ленты.

Общий вид пишущего телеграфного аппарата Морзе(1844)

Причиной практической непригодности многих электромагнитных телеграфных аппаратов была сложность их устройства, громоздкость и низкая надежность. По этим показателям телеграфный аппарат Морзе значительно превзошел многие другие конструкции. Кроме того, аппарат позволял организовывать связь на далекие расстояния.

Аппарат Морзе состоит из:

    Ключа (манипулятора), который используют для замыкания и прерывания тока, который состоит из рычага, выполненного из металла, ось которого сообщается с линейным проводом. Барабана, на который намотана узкая лента бумаги, непрерывно перемещающаяся  часовым механизмом. Электромагнита, который  притягивает к себе железный стержень, который протыкает бумагу (пишет на бумаге), под действием поступившего тока (тем самым формируя последовательности знаков).
