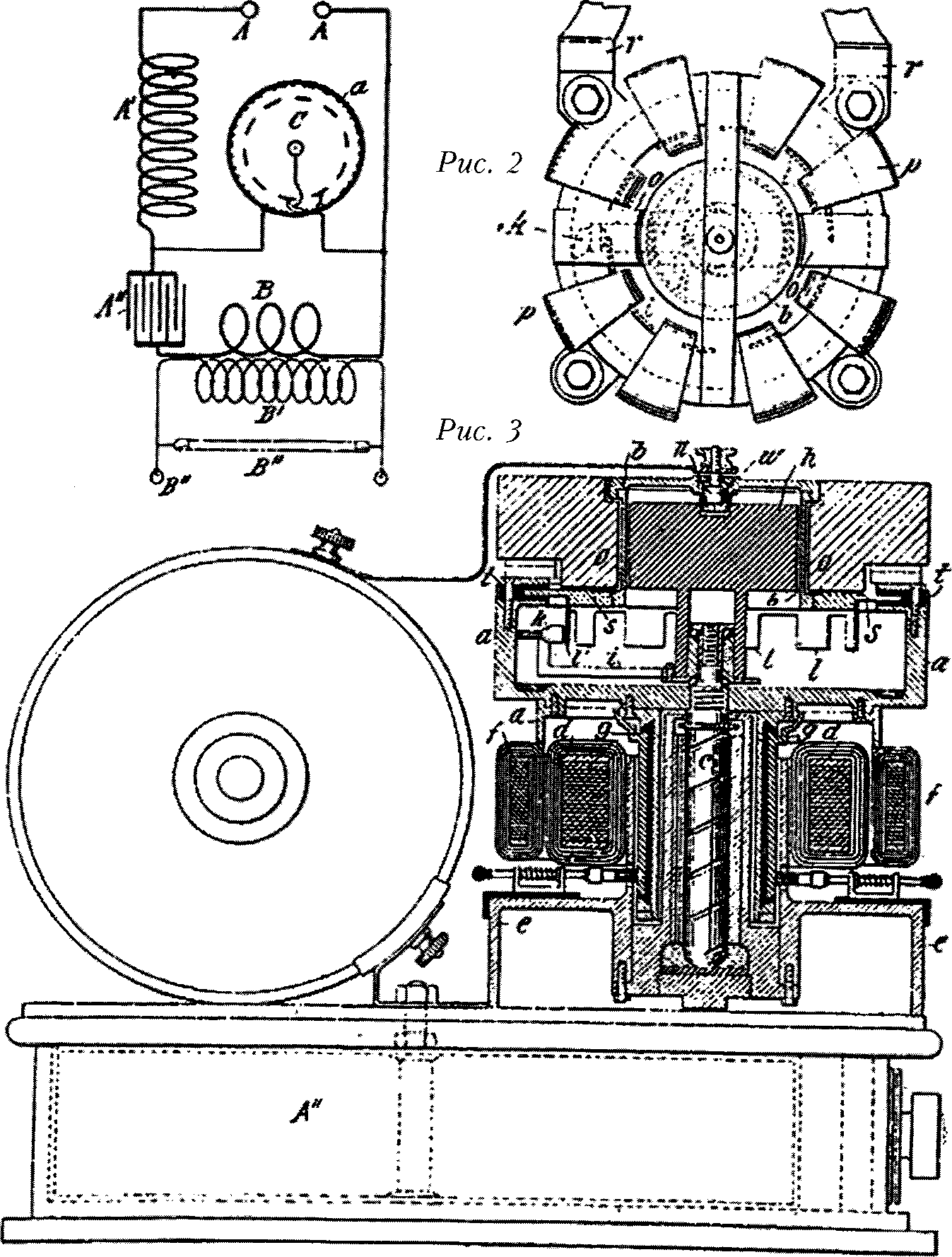

  Из принципа конструкции и способа действия вышеописанного устройства очевидно, что скорость схождения и расхождения двух эле­ментов (струи и проводников) может быть весьма высокой, при этом возрастание скорости не влияет существенно на качество контакта. Контроллер описанного типа может использоваться во многих дру­гих системах и устройствах, его можно модифицировать без отступле­ния от принципа изобретения.

  Мне известно, что поток проводящей жидкости и ранее использо­вался в качестве средства замыкания цепи, но и цель применения подоб­ного типа контакта и способ, каким я это делаю, являются исключитель­но моим изобретением, и ни то, ни другое ранее не предлагалось.

Формула изобретения:

1. Сочетание контейнера с проводником или группой расположен­ных с определенными промежутками проводников, сопла или трубки для направления струи или потока жидкости на проводники, причем сопло и проводник способны перемещаться относительно друг друга, а также приспособлений для поддержания циркуляции по сопло проводя­щей жидкости из контейнера.

2. Сочетание закрытого контейнера с проводником или группой расположенных с определенными промежутками проводников, сопла или трубки для направления струи или потока жидкости на проводники, и приспособлений для выталкивания проводящей жидкости из контей­нера через патрубок, причем эти элементы соединены в контейнере и проводятся в действие одной силой.

3. Сочетание контейнера с группой расположенных с определенны­ми промежутками проводников, трубки внутри контейнера, один конец которой направлен на эти проводники, приспособлений для поддержа­ния быстрого вращения этого конца и проводников, а также приспособ­лений для поддержания движения проводящей жидкости из контейнера по трубке в сторону проводников, причем эти проводники и струя обра­зуют соответственно выводы или элементы контроллера цепи.

4. Сочетание контейнера, способного к вращению и содержащего группу расположенных с определенными промежутками проводников, трубки внутри контейнера, форсунка которой направлена на провод­ники, и открытого конца, способного вобрать определенное количество проводящей жидкости из контейнера при вращении последнего и на­править ее к проводникам, причем названные проводники и жидкость образуют выводы или элементы контроллера цепи.

5. Сочетание контейнера для проводящей жидкости, группы распо­ложенных в нем с определенными промежутками проводников, трубки с форсункой, направленной на названные проводники и образующей ка­нал, через который при вращении контейнера выбрасывается жидкость, попадая на проводники.

6. Сочетание контейнера, способного к вращению, и установленной в нем группы проводников, трубки с форсункой, направленной на про­водники, держателя для трубки, установленного на подшипниках в кон­тейнере, обеспечивающего свободное вращение названного контейнера и держателя относительно друг друга, и устройств для противодействия вращению держателя в направлении движения жидкости при вращении контейнера, причем проводящая жидкость в контейнере выталкивается

из трубки на проводники.

7. Сочетание контейнера, двигателя для его вращения, магнитно­го элемента в контейнере, магнита с внешней стороны контейнера для поддержания магнитного элемента в неподвижности при вращении кон­тейнера, группы проводников в контейнере и трубки, поддерживаемой названным магнитным элементом и предназначенной для забора одним концом жидкости из контейнера при его вращении и выталкивания та­кой жидкости на группу проводников через другой конец.

8. Сочетание контейнера для проводящей жидкости, группы рас­положенных в нем с определенными интервалами проводников, двига­теля, якорь которого соединен с контейнером так, чтобы приводить его во вращение, магнитного элемента, способного к свободному вращению в контейнере вокруг оси, концентрической с осью контейнера, трубки на названном элементе, один конец которой забирает проводящую жид­кость, а другой — выпускает ее на проводники, и магнита снаружи от контейнера для поддержания магнитного элемента в неподвижном состо­янии при вращении контейнера.

Никола Тесла.

Свидетели: М. Лоусон Дайер, .

17-4174

Н. ТЕСЛА

КОНТРОЛЛЕР ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

№ 000

16 АВГУСТА 1898 Г

Рис. 1

ПАТЕНТНОЕ ВЕДОМСТВО СОЕДИНЁННЫХ ШТАТОВ

НИКОЛА ТЕСЛА, ПРОЖИВАЮЩИЙ В НЬЮ-ЙОРКЕ, ШТАТ НЬЮ-ЙОРК

КОНТРОЛЛЕР ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

ОПИСАНИЕ, ЯВЛЯЮЩЕЕСЯ ЧАСТЬЮ ПАТЕНТА № 000 ОТ 16 АВГУСТА 1898 Г. ЗАЯВКА ОТ 12 МАРТА 1898 Г., НОМЕР ЗАЯВКИ 673558 (МОДЕЛЬ НЕ ПРИЛАГАЕТСЯ)

Всем заинтересованным лицам:

  Я, Никола Тесла, гражданин Соединённых Штатов, проживающий в Нью-Йорке, штат Нью-Йорк, изобрел некоторые новые и полезные усовершенствования для контроллеров электрической цепи, описание ко­торых со ссылками на прилагающиеся чертежи приводится ниже.

  В заявке № 000 от 3 июня 1897 г. я показал и описал устройст­во для замыкания и размыкания цепи, включающее вращающийся кон­тейнер с проводящей жидкостью и контакт, установленный внутри, но независимый от контейнера, и при вращении последнего замыкающего и размыкающего электрическое соединение с жидкостью.

  Изобретение, на котором основана настоящая заявка, представля­ет собой усовершенствование устройств этого конкретного класса, а его основной целью является создание контроллера цепи, в котором уста­новленный независимо контакт, приводимый в движение вращающей­ся проводящей жидкостью, может быть заключен в газонепроницаемый контейнер.

  На рисунке 1 — вертикальный разрез по центру усовершенствован­ного контроллера, а рисунок 2 — его вид сверху, причем крышка кон­тейнера удалена. Рабочие элементы контроллера находятся в замкнутом цилиндрическом контейнере А из железа или стали, смонтированном на оси В в подходящем гнезде или опоре С, которая не препятствует его свободному и быстрому вращению. Гнездо С закреплено на основе или стойке D или является ее частью.

В качестве устройства для вращения контейнера А я показал ин­дуктор Е, смонтированный или прикрепленный к основанию D, и якорь F, поддерживаемый скобой G с нижней стороны контейнера Л. Та же скоба держит группу сегментов коллектора Я, с которыми контактируют щетки, причем эти элементы размещены так, что образуют электромаг­нитный двигатель с неподвижной обмоткой возбуждения и вращающим­ся якорем. Добавим, что для вращения контейнера с жидкостью можно использовать любое другое подходящее средство.

  На валу В и концентрически с его осью расположен вал  в под­шипниках, имеющих особую конструкцию для уменьшения трения, что­бы вал  подвергался возможно меньшему влиянию вращения главного вала и, соответственно, контейнера. Необходимо также соответствующее устройство для предупреждения или предотвращения вращения вала  при вращении контейнера. Для этого я разработал следующую конст­рукцию.

  Вал В поддерживается подшипниками под углом к вертикали, а к валу J несоосно с ним прикреплен грузик К, стремящийся удерживать названный вал в одном положении. Необходимый для этого наклон осей вращения может соответствовать изображенному и не должен сущест­венно превосходить его, поскольку выгодно сохранять валы и подшип­ники практически в вертикальном положении из-за меньшего трения и более легкой смазки.

  К валу или грузику К крепится изолированная скоба L, поддер­живающая опору или гнездо М, в котором на подшипниках установ­лен вал N. К этому последнему прикреплена пластина с радиальными стержнями О, от которой радиально отходят лопатки Р с выступами Q. Лопатки прикрыты щитом или экраном R за исключением стороны, при­легающей к внутреннему краю контейнера А.

  В контейнер помещается небольшое количество проводящей жид­кости S, а для обеспечения хорошего электрического контакта между лопатками Р и выводом с внешней стороны контейнера к грузику К кре­пится небольшая чашка Т с ртутью, находящаяся в металлическом кон­такте с лопатками через скобу L и гнездо М. Металлическая шпилька V, вставленная в изолированный болт W7 входит в чашку Т через изолиро­ванное отверстие в ее крышке. Таким образом, один контакт контролле­ра цепи — произвольная часть металлического контейнера, а другой — изолированный болт W. Аппарат может быть соединен с цепью при по­мощи проводов, соединенных со щеткой X, контактирующей с болтом Wy и с клеммой У, контактирующей с основанием D.

  Для приведения аппарата в действие контейнер должен вращать­ся, и с увеличением скорости ртуть или другая проводящая жидкость в нем за счет центробежной силы отбрасывается на внутренние стенки, образуя на них слой. Когда этот слой поднимется до достижения вы­ступов Q на лопатках Р, последние начинают быстро вращаться и тем самым между контактами аппарата с большой частотой устанавливается и разрывается электрическое соединение. Выступы Q предпочтительно размещаются на лопатках Р на различной высоте, чтобы обеспечить на­дежность контакта с ртутной пленкой при быстром вращении.

  Что касается типов контроллера, упомянутых выше и усовершен­ствованием которых является настоящее изобретение, то лопатки Р в ши­роком смысле можно рассматривать как тип любого устройства, напри­мер, звездообразного диска, который приводится и поддерживается во вращении контейнером. Что же касается отличительного признака моего изобретения, обеспечивающего работу этого устройства в контейнере, ко­торый может быть загерметизирован для сохранения давления инертной среды, где происходят замыкания и размыкания цепи, - наличие такой среды обязательно для длительной и экономичной работы устройства — я могу использовать и другие различные средства для предупреждения или предотвращения вращения элемента с лопатками в направлении вра­щения контейнера и жидкости.
