Спецификация

Перечень изменений:

Приложение к договору читать в редакции:

Приложение

к Договору №_____ от  «___» _________ 2016 г.

СПЕЦИФИКАЦИЯ

«___» _____________ 2016 г.

Модель световой панели / Наименование услуги, Изготовитель	Габариты панели, мм.	Формат плаката, мм.	Видимое изображение, мм.	Цена за единицу, руб.	Количество (единиц), шт.	Цена Всего, руб.
Двусторонняя световая панель A1+ серия Luxury Изготовитель	950х700х14	841х594	834х587	15
Односторонняя световая панель A1 + серия Luxury Изготовитель	950х700х10	841х594	834х587	5
Полиграфическая вставка (Бэклит) 841х594 мм	–	841х594	–	27
ИТОГО:

Цены указаны с учётом НДС (18%).

Срок производства Продукции исчисляется с момента поступления заявки от Заказчику Исполнителю и составляет 6 рабочих дней.

Заказчик                                                                                        Исполнитель

Директор _____________ / /                         _____________ /  /

м. п.                                                                                                м. п.

Читать сроки в следующей редакции:

Окончание приёма заявок:	«26» сентября 2016 13:00
Дата рассмотрения заявок:	«26» сентября 2016 14:00
Срок подписания и публикации протокола оценки котировочных заявок	«28» сентября 2016 18:00

8)

порядок, место, дата начала и дата окончания срока подачи заявок на участие в закупке;

Срок подачи: с «14» сентября 2016 г 13:00 по «26» сентября 2016 13:00. Заявки подаются через ЭТП, в порядке, установленном Регламентом ЭТП.

Приложение читать в редакции:

Приложение

Модель световой панели / Наименование услуги, Изготовитель	Габариты панели, мм.	Формат плаката, мм.	Видимое изображение, мм.	Цена за единицу, руб.	Количество (единиц), шт.	Цена Всего, руб.
Двусторонняя световая панель A1+ серия Luxury Изготовитель	950х700х14	841х594	834х587	15
Односторонняя световая панель A1 + серия Luxury Изготовитель	950х700х10	841х594	834х587	5
Полиграфическая вставка (Бэклит) 841х594 мм	–	841х594	–	27





ТЗ на двустороннюю световую панель для размещения в витринах.

1. Назначение

Двусторонние световые панели (далее панели) будут использоваться в качестве светового рекламоносителя для дальнейшей установки в витринах аптеки.

Панели должны быть изготовлены на основании декларации соответствия ТР ТС.

2. Внешний вид

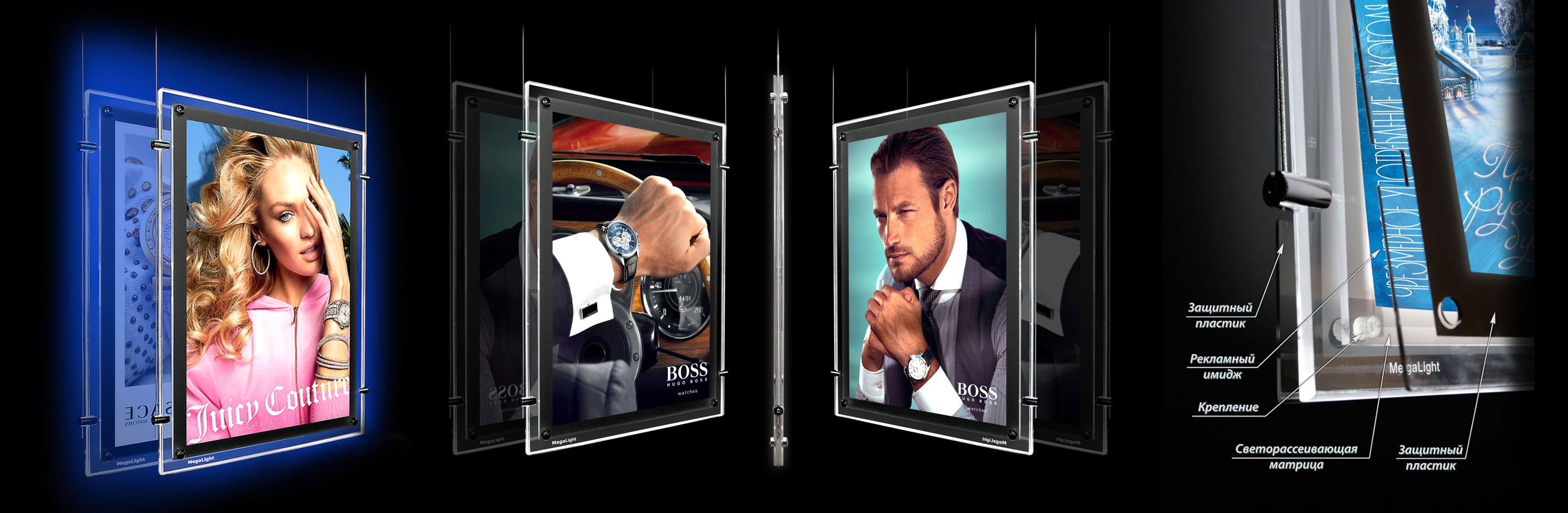

Рис. 1. Внешний вид двусторонней панели.

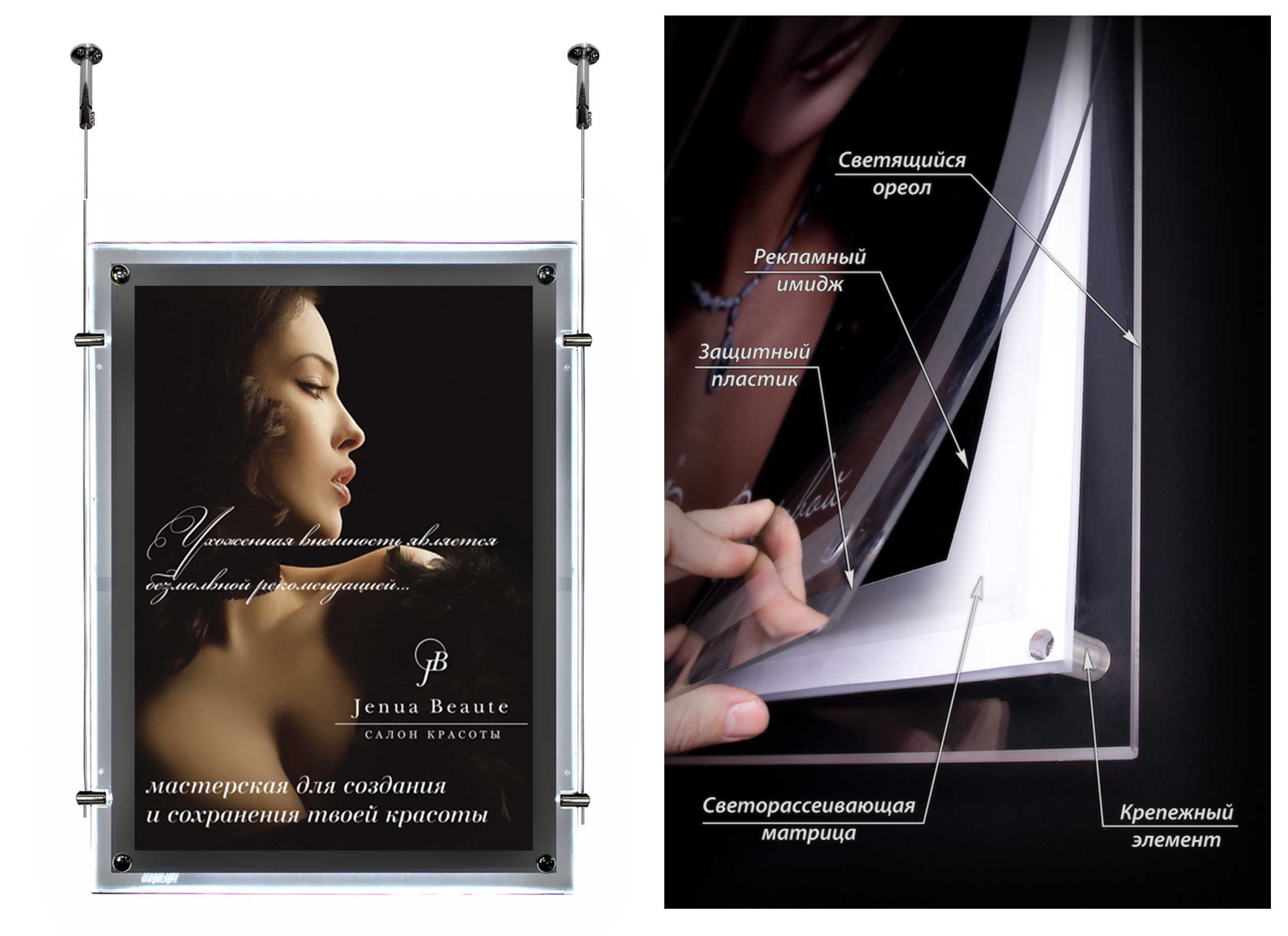

Рис. 2. Внешний вид односторонней панели.

3. Требования к конструкции:

Двусторонняя/Односторонняя световая панель вертикального размещения, с торцевой светодиодной подсветкой; Подсветка яркая, белая, равномерная, без фиолетового и желтоватого оттенка; В двусторонней панели установлено 2 матрицы (на  каждую из сторон панели). При включении обеспечивает белый цвет. Не допускается наличие темных и светлых зон на поверхности;

В односторонней: установлена 1 матрица (на  лицевую сторону панели). При включении обеспечивает белый цвет. Не допускается наличие темных и светлых зон на поверхности;

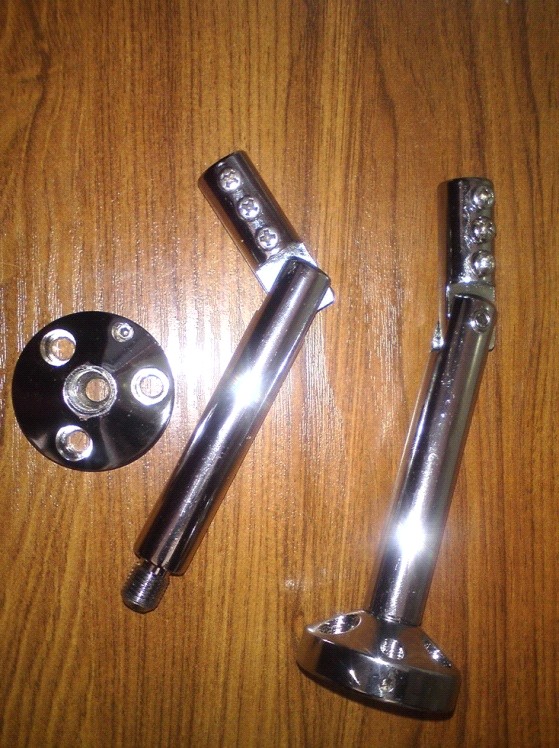

Конструкция светорассеивающей матрицы обеспечивает возможность вставки в одно изделие двух изображений без наложения одного на другое; Надежная фиксация рекламного материала, быстрая и легкая смена изображения; Подвесное крепление к потолку с помощью токопроводящих тросов; Токопроводящие тросы размещаются на боковых частях световой панели; Все необходимое электрооборудование включено в стоимость; Каждый дистанционный держатель матрицы должен имеет электрическую развязку; Адаптер имеет на конце 2 оголенных провода с нанесением припоя (для быстрой вставки в держатель); Держатель для крепления к потолку – поворотный/коленчатый (с возможностью подсоединения провода адаптера); Материал дистанционных держателей – металл.

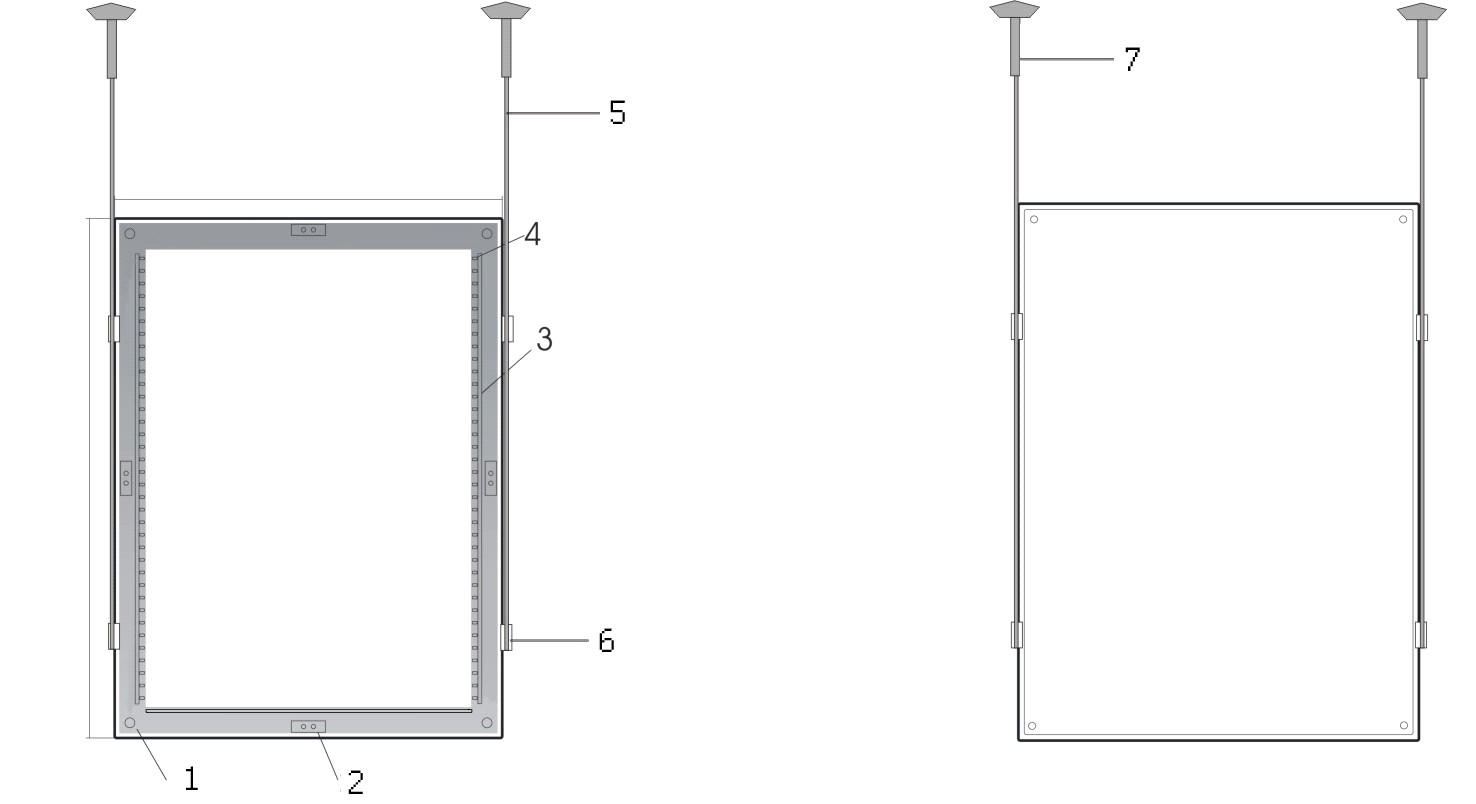

4.  Составные части конструкции

1. Дистанционный держатель матрицы         4 шт.                5. Токопроводящий трос                         2 шт.

2. Магнитные крепления                 4 шт.                6. Крепежная фурнитура для троса         4 шт.

3. Позиционирующие направляющие  3 шт.                7. Комплект креплений для токопроводящих тросов  2 шт.

4. Светодиодные линейки         2 шт.                8. Блок питания (адаптер) 12 V                 1 шт.

Рис. 3. Внешний вид и составные части световой панели

5. Технические характеристики:

Допустимы незначительные отклонения от указанных размеров +/- 10 мм

Формат	Габаритный размер конструкции, мм.	Видимый размер, мм.	Размер постера, мм.	Вес нетто, кг.	Потребляемая мощность, Вт.
A1+ (двусторонняя)	950 х 700 х 14	841 х 594	834 х 587	10-11	не более 20 Вт
A1+ (односторонняя)	950 х 700 х 10	841 х 594	834 х 587	9-10	не более 20 Вт

6. Прочие характеристики

Характеристика	Изделие формата А1+
Материал защитных лицевых листов	ПММА
Материал матрицы	ПММА
Декоративная рамка	Шелкотрафаретная печать PANTONE 877С
Ширина серой рамки	не более 20мм
Ширина рамки (вместе с серой)	55 мм
Способ создания матрицы	V-образная фрезеровка на цельном литом акриловом стекле (ПММА) с уменьшением шага к центру от краев изделия
Источник света	SMD на алюминиевой плате (линейке)
Равномерная подсветка по контуру	Равномерная полировка торцов
Входное напряжение	220-240В
Рабочая частота	50/60 Гц
Выходное напряжение	12В
Цветовая температура светодиодов	6000 – 10000 К
Срок службы светодиодов	не менее 80000 часов
Индекс цветопередачи (CRI)	Не менее 80 Ra
Длина тросов с изоляцией	2,5 м
Диаметр троса	Не более 3 мм
Толщина накрывающего пластика	2-3 мм

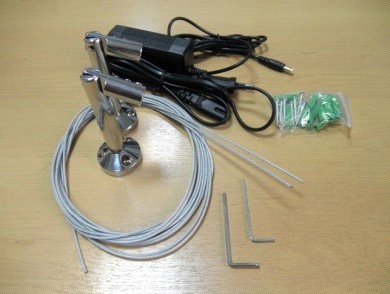

6. Комплектация изделия:

Панель из акрила – 1 шт. Дистанционный держатель матрицы 4 шт.

Дистанционный держатель накрывающего пластика – 4 шт. Токопроводящие тросы -  2 шт. Крепежная фурнитура для троса – 4 шт. Комплект креплений для токопроводящих тросов  -  2 шт. Комплект болтов и пластиковых дюбелей. Блок питания  ~220В/=12В. Схема монтажа и подключения.

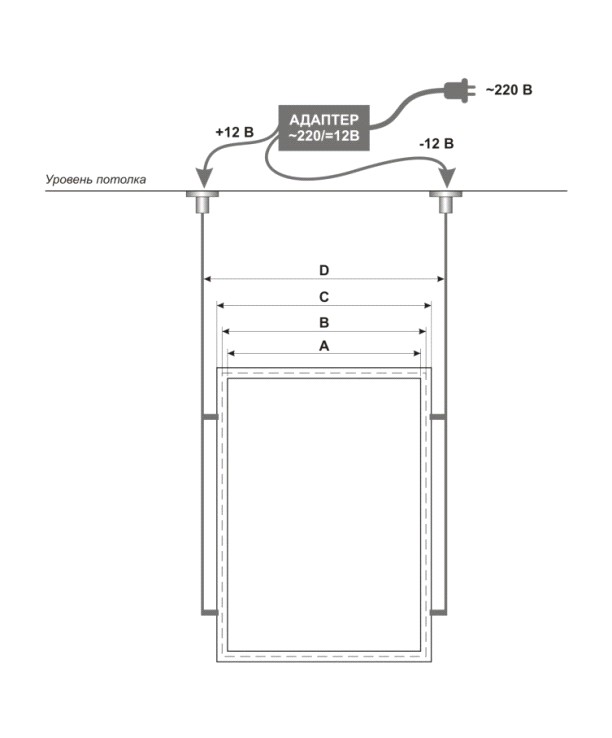

7. Монтаж:

где:

А - видимый размер рекламного изображения;

В - общий размер изображения;

С - внешний (габаритный) размер

D - расстояние между тросами (установочный размер).

Рис. 4. Пример крепления световой панели к поверхности

8. Упаковка:

1. Пенопластовый бокс.

2. Тара из гофрокартона,

3. Стретч-пленка.

9. Гарантия:

Компания-производитель гарантирует исправную работу световой панели  в течении 36 месяцев, со дня продажи.

В пределах гарантийного срока изготовитель бесплатно устраняет отказы в работе изделия.

:
