РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2507042

(13)

C1

(51) МПК

B23H9/04 (2006.01)
B23H1/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

(21), (22) Заявка: 2012132886/02, 31.07.2012

(24) Дата начала отсчета срока действия патента:
31.07.2012

Приоритет(ы):

(22) Дата подачи заявки: 31.07.2012

(45) Опубликовано: 20.02.2014

(56) Список документов, цитированных в отчете о
поиске: SU 442909 A1, 370002 A1, 15.02.1973. RU 2175281 C2, 27.10.2001. US 6410877 B1, 25.06.2002. GB 2274800 A, 10.08.1994.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU),
Федеральное Государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) СПОСОБ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ ПРЕЦИЗИОННЫХ СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ

(57) Реферат:

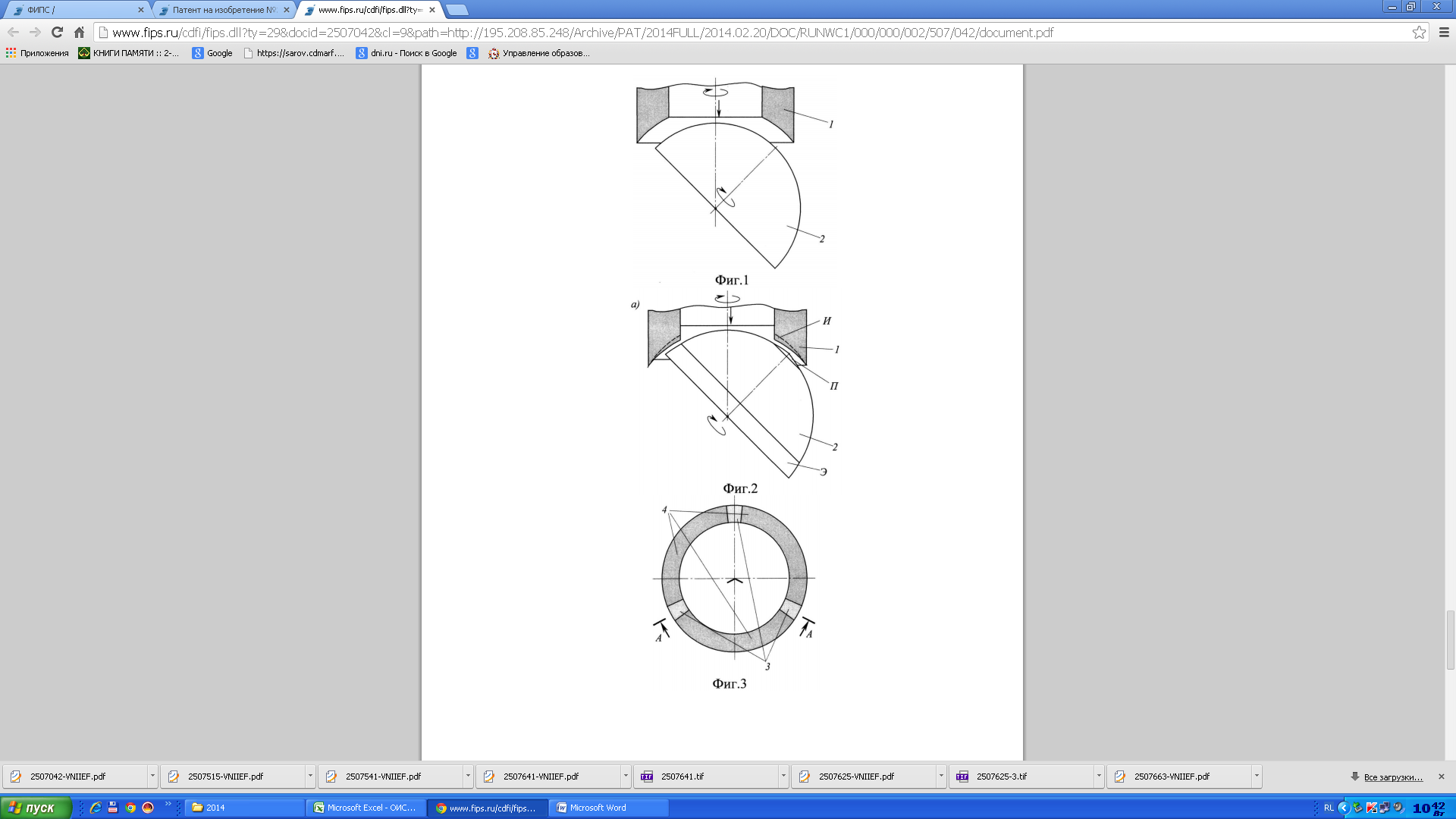

Изобретение относится к электроэрозионному формообразованию прецизионных сферических поверхностей. Электроэрозионную обработку осуществляют вращающимся электрод-инструментом, подаваемым продольно вдоль оси, пересекающейся с осью вращающейся заготовки в центре сферической поверхности, причем используют трубчатый электрод-инструмент, выполненный из двух соосных частей, каждая из которых разделена на равное, не менее трех, число сегментов, равномерно распределенных по окружности, обеспечивающий возможность осевого смещения одной части относительно другой. При этом обработку производят с изменением участвующей в обработке площади торца электрода-инструмента, для чего на этапе предварительной обработки рабочую площадь торца увеличивают приведением в рабочее положение обеих частей электрода-инструмента, а на этапе окончательной доводки уменьшают площадь рабочего торца электрода-инструмента путем относительного осевого смещения частей электрода-инструмента, после чего обработку ведут только одной из них. Изобретение позволяет повысить качество электроэрозионной обработки на всех этапах формообразования прецизионных сферических поверхностей. 3 з. п. ф-лы, 5 ил.

Предполагаемое изобретение относится к области машиностроения и может быть использовано при разработке технологических процессов и проектировании технологической оснастки для электроэрозионного формообразования прецизионных сферических поверхностей в виде шаровых сегментов или шаровых поясов.
