Прокладка кабелей в блоках (стр. 5 )

Рисунок. Принципиальная схема определения целостности жил кабеля: 1 – омметр; 2 – кабель.

Если кабель должен работать параллельно с другим, то необходимо выполнить его фазировку, т. е. определить выводы, соответствующие фазам питающего напряжения. С этой целью с одного конца на кабель подают рабочее напряжение, а на другом конце производят измерения напряжений.

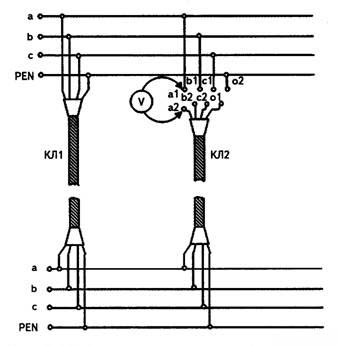

Рисунок. Принципиальная схема фазировки кабельных линий.

Измерение токораспределения по жилам кабеля (неравномерность распределения токов по жилам должна быть не более 10%). Определение характеристик масла и изоляционной жидкости. Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110-500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ. Определяются: пробивное напряжение, степень дегазации (растворенный газ) и тангенс угла диэлектрических потерь. Проверка антикорозионных защит. При приемке линий в эксплуатацию проверяется работа антикоррозионных защит для:

кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозионной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм2; кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозионной активностью (удельное сопротивление грунта менее 20 Ом/м) при любой среднесуточной плотности тока в землю; кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами; стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий.

При проверке измеряются потенциалы и токи в оболочках кабелей и параметры электрозащиты (ток и напряжение катодной станции, ток дренажа).
