Изделие - огнетушитель порошковый закачной ОП-2(з) - АВСЕ - 02 выпускается в следующем варианте

  1. Назначение огнетушителей

1.1.        Изделие - огнетушитель порошковый закачной ОП-2(з) – АВСЕ - 02 выпускается в следующем варианте:

ОП-2(з) - АВСЕ - 02 с металлическим корпусом и пластиковым или металлическим ЗПУ.

  1.2 Технические условия  - ТУ 4854-001-37060391-2012

2. Назначение

  2.1.        Огнетушители ОП-2(з)-АВСЕ-02 предназначены для защиты объектов народного  хозяйства, укомплектования автомобилей, а также для применения в бытовых условиях в качестве первичного средства тушения загораний пожаров классов А (твердые тлеющие материалы), В (горючих жидкостей), С (горючих газов) и элек­трооборудования, находящегося под напряжением до 1000 В (в зависимости от марки огнетушащего порошка).

Огнетушитель не предназначен для тушения возгораний материалов,
горение которых может происходить без доступа воздуха. Диапазон температур эксплуатации огнетушителя составляет от -50°С до
+50°С при относительной влажности воздуха до 95%

3. Технические характеристики

Наименование показателей	Значение показателей
1. Огнетушащая способность при тушении модельного очага пожара: - класс А, не менее - класс В, не менее	0,7А 21В
2. Вместимость корпуса, л  -	2,2±0,1
3. Марка и масса применяемого огнетушащего вещества (ОТВ), кг: Волгалит АВС (ТУ 2149-017-1096826-95) ПирантА(ТУ 2149-010-00203915-97)   Вексон ABC (ТУ 2149-028-1096286-97) Феникс-40 (ТУ 2149-005-18215408-00) П-2АПМ (ТУ У 6-05766362.001.97), ФфФФ	2,0±0,1
4. Масса огнетушителя полная, не более кг	2,8
5. Диапазон температур эксплуатации, °С	от минус 50°С до плюс 50°С
6. Рабочее давление в огнетушителе МПа (кгс/см*)	1,4(14)±0,2(2)
7. Продолжительность приведения огнетушителя в действие, с, не более	2
8.Продолжительность подачи ОТВ, с, не менее	6
9. Минимальная длина струи ОТВ, м	2
10. Масса остатка заряда ОТВ, %, не более	15
11. Габаритные размеры огнетушителя (без кронштейна), мм, не более: - высота - ширина по ручке - диаметр корпуса	335 125 110

4. Комплект поставки

4.1.комплект поставки огнетушителя входят:

заряженный огнетушишт.; паспорт - 1 шт.

4.2.По отдельному договору по заявке потребителя может поставляться групповой ремонтный комплект.

5.Устройство и принцип действия

Огнетушитель (см. рис. 1) состоит из корпуса 2, ЗПУ 1, сопла 3, чеки 4, рукоятки управления прерывистой подачи порошка 5, индикатора 6.

8. Указания по эксплуатации

8.1. Правила приведения огнетушителя в действие указаны на этикете, помещенной на корпусе огнетушителя,

8.2. Техническое обслуживание, перезарядка и ремонт огнетушителя должны производиться в специализированных организациях на зарядных станциях.
Эксплуатацию огнетушителей производить согласно нормам пожарной безопасности (НПБ 155-2002). Тип порошка при зарядке должен указываться в таблице.

Заряжен порошком:

Тип порошка	Отметка изготовителя	Дата, штамп и подпись перезарядчика
Вексон-АВС Волгалит АВС	Волгалит АВС

8.3. Огнетушители должны размещаться в легкодоступных и заметных мес­тах. Не допускается хранение вблизи нагревательных приборов, где температура может превышать +50°С.

8.4. Техническое обслуживание огнетушителей заключается:

в перезарядке огнетушителя - один раз в 5 лет; в переосвидетельствовании корпуса - через 5 лет.

  8.5. Один раз в квартал необходимо проверить по индикатору давления соответствие величины рабочего давления газа в корпусе огнетушителя нормативному значению.

8.5. Транспортирование допускается всем видами транспорта (за исключением воздушного).

10. Свидетельстве о приемке

Огнетушитель порошковый закачной ОП-2(з)-АВСЕ-02 соответствует техническим условиям ТУ 4854-001-37060391-2012 и признан годным к эксплуатации.



Изготовитель:  ООО “СамЗПО”

Дата выпуска        июнь  2013г

ОТК завода

12. Гарантийные обязательства

Гарантийный срок эксплуатации огнетушимесяцев со дня продажи через розничную торговую сеть (при поставке для внерыночного потребителя со дня получения), но не более 18 месяцев со дня изготовления.

Завод не принимает претензии при несоблюдении потребителем правил экс­плуатации, указанных в паспорте.

13. Отметка о продаже

Магазин №          Дата: «  »  20 _ г.

М. П.

  (подпись)

  5.2. Принцип действия огнетушителя основан на использовании энергии сжатого газа для выброса ОТВ.

По шкале индикатора давления 6 производят контроль рабочего давления в корпусе огнетушителя. Стрелка индикатора должна находиться в зеленом секторе шкалы, что соответствует величине рабочего давления. Расположение стрелки индикатора в красном секторе шкалы указывает на недостаточное давление в корпусе огнетушителя.

5.3. При соответствии давления установленному значению вынимают чеку 4, и направив сопло 3 на очаг пожара, нажимают на рукоятку 5. В результате чего клапан перемещается в осевом направлении вниз, открывая проходной канал, и огнетушащий порошок, находящийся к корпусе 2, под избыточным давлением рабочего газа, через сопло подается на очаг пожара.

5.3. Тушение необходимо производить с наветренной стороны с расстояния 2…3 метра.

6. Указания по выполнению мер безопасности

6.1 К эксплуатации огнетушителя допускаются лица, изучившие настоящий паспорт, а также инструктивные надписи, нанесенные на корпус огнетушителя.

Перед разборкой огнетушителя необходимо убедиться в отсутствии давления в корпусе 2 нажатием на рукоятку 5 при этом сопло 3 должно быть направлено в сторону от себя. Во время разборки заряженного огнетушителя необходимо соблюдать
осторожность во избежание выдергивания  чеки 4, ведущей к сраба­тыванию огнетушителя. При работе с огнетушащим порошком обслуживающий персонал должен иметь спецодежду, и при необходимости, рекомендуется защищать органы дыхания респиратором, а глаза защитными очками.

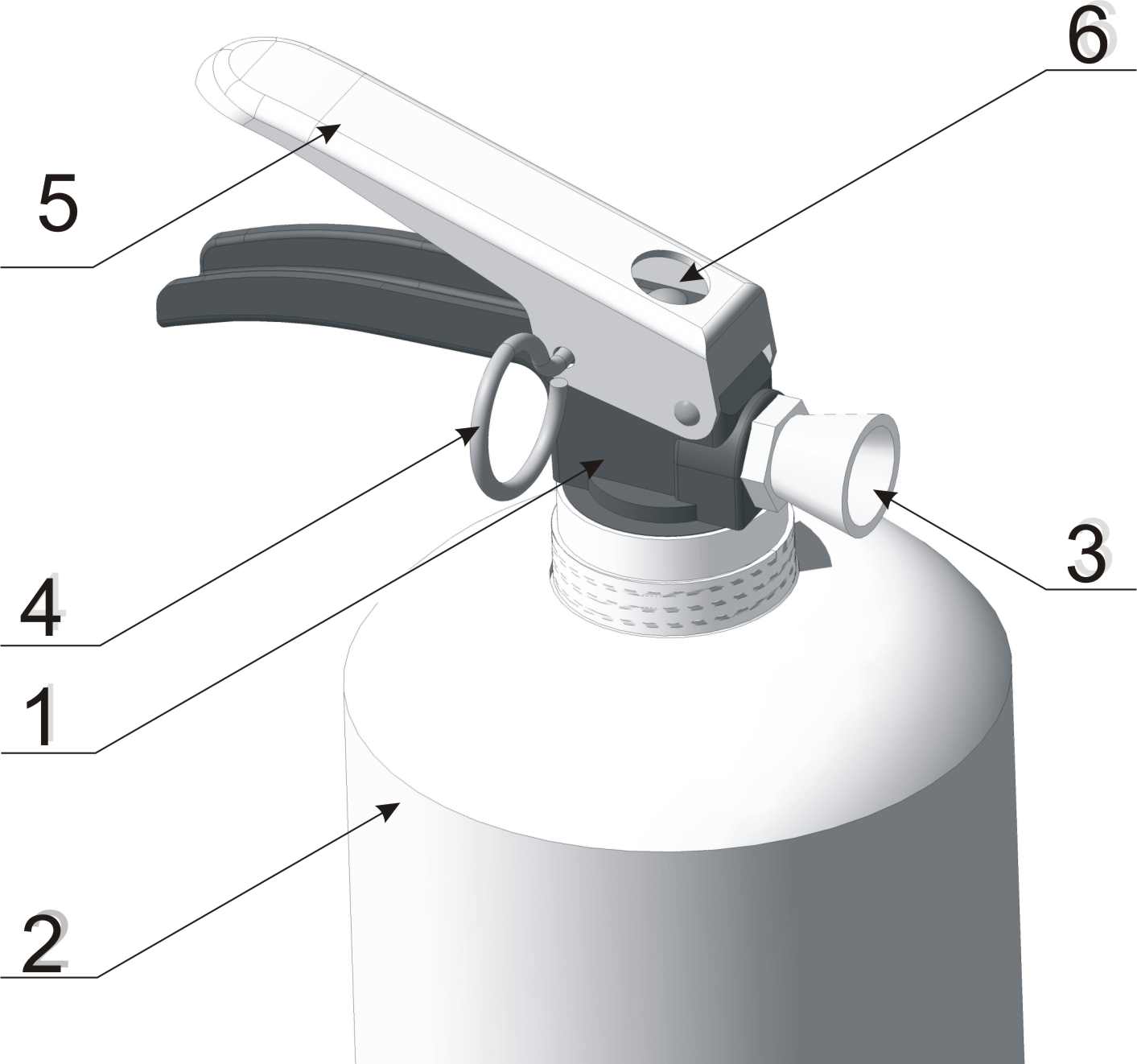

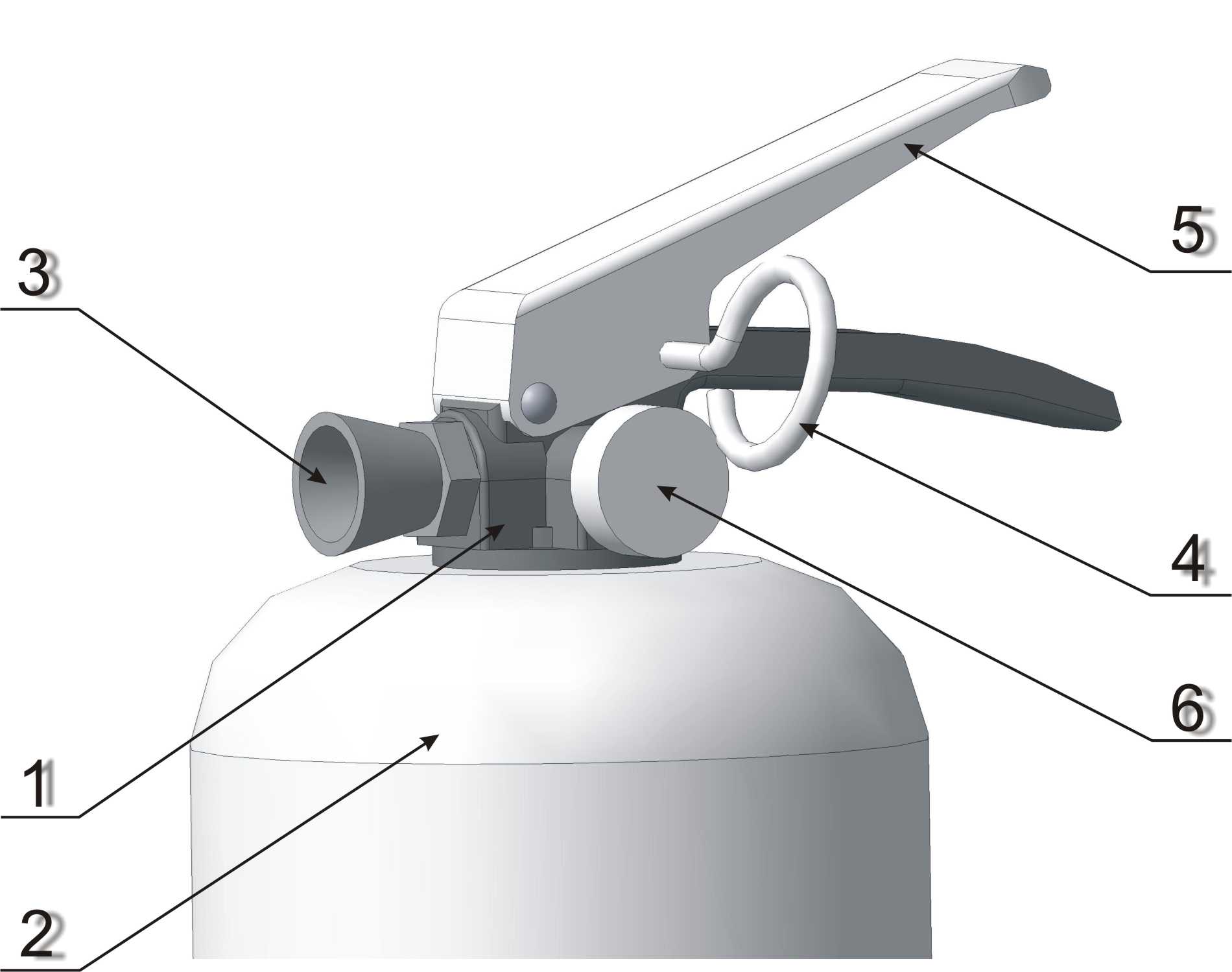

Рис.1

Рисунок  не определяет конструкции
Исполнение с ЗПУ производства КНР	Исполнение с ЗПУ производства РФ	1. ЗПУ   2. Корпус   3. Сопло   4. Чека   5. Рукоятка    управления   прерывистой    подачей   порошка   6. Индикатор

6.5.  Запрещается:

разбирать огнетушитель, находящийся под давлением

6.6. Не допускается:

хранение огнетушителей вблизи нагрева отопительных приборов, при температуре выше 50°С; попадание прямых солнечных лучей на заряженные огнетушители более 2 часов;

6.7. После окончания работы с порошком необходимо промыть водой открытые части тела или принять душ.

7. Подготовка огнетушителя к работе и порядок работы

7.1. При тушении загорания необходимо:

снять огнетушитель с кронштейна; сорвать пломбу и выдернуть чеку 4;

-расположить огнетушитель вертикально соплом 3 в сторону очага
пожара, нажать на рукоятку  управления  прерывистой  подачи  порошка 5 и направить струю порошка  в ближайшее основание пламени.

7.2. По окончании работы нажатием рукоятки 5  освободить корпус 2 от остатков ОТВ после чего отправить огнетушитель в установленном порядке на станцию техобслуживания и ремонта порошковых огнетушителей для перезарядки.

ОГНЕТУШИТЕЛЬ ПОРОШКОВЫЙ

ЗАКАЧНОЙ

ОП-2(з)-АВСЕ-02

ПАСПОРТ

  РЭ 4854-001-37060391-2012

  с инструкцией по эксплуатации

(с) Самара, 2013 год.
