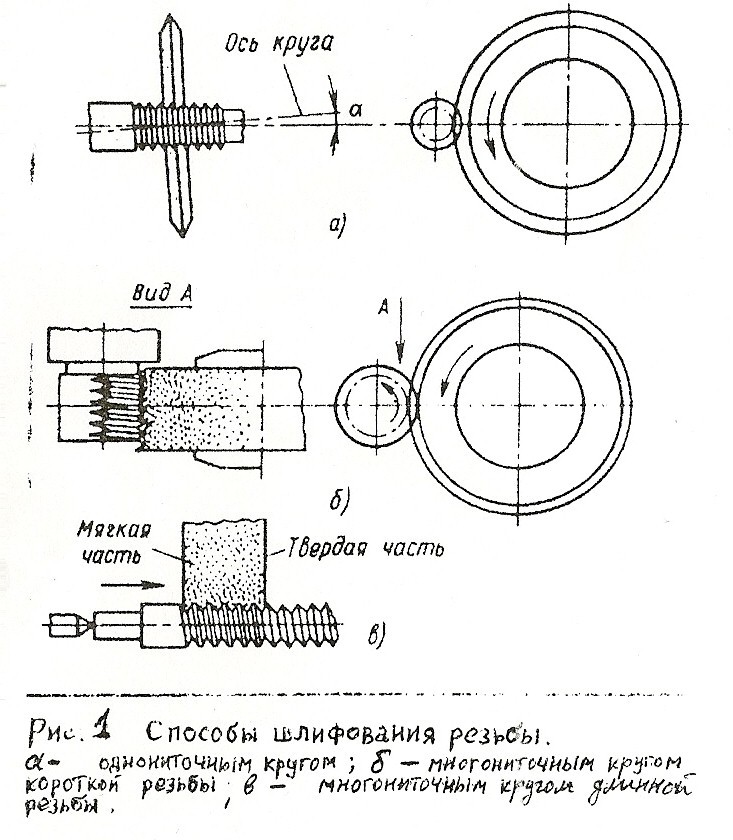

Шлифование резьбы однониточным шлифовальным кругом (рис. 1.) производится кругом, профиль которого соответствует профилю

Шлифование резьбы однониточным шлифовальным кругом (рис. 1.) производится кругом, профиль которого соответствует профилю:

Рис.1.

а) одной впадины резьбы

б) одного выступа резьбы

в) одной впадины и одного выступа резьбы

Ось шлифовального круга при однониточном шлифовании (рис. 1) устанавливают под углом б…:

а) профиля резьбы

б) наклона винтовой нарезки

в) конусности резьбы

При однониточном шлифовании (рис. 1) главное вращательное движение получает …, круговую подачу получает …, продольную подачу получает…:

а) шлифовальный круг, заготовка, шлифовальный круг

б) шлифовальный круг, заготовка, заготовка

в) заготовка, шлифовальный круг, шлифовальный круг

г) заготовка, шлифовальный круг, заготовка

Шлифование резьбы многониточными кругами по сравнению с однониточными:

а) значительно производительней, но требует больше времени на наладку

б) менее производительно, но требует меньше времени на наладку

в) значительно производительней и требует меньше времени на наладку

г) менее производительно и требует больше времени на наладку

Шлифование многониточным кругом производится при … установке шлифовального круга, когда оси круга и заготовки …:

а) горизонтальной, скрещиваются

б) горизонтальной, параллельны

в) горизонтальной, пересекаются

При  врезном шлифовании многониточным кругом (рис. 1)  круг получает:

а)  главное вращательное движение

б) поперечную подачу на глубину профиля резьбы

в) круговую подачу на половину оборота, а затем полный оборот

г) перемещение вдоль своей оси

При врезном шлифовании ширина круга должна:

а) превышать длину резьбы более чем на 2 шага

б) превышать длину резьбы не более чем на 2 шага

в) превышать длину резьбы более чем на 4 шага

г) превышать длину резьбы не более чем на 4 шага

Многониточные круги не используют при шлифовании резьб:

а) крупных профилей

б) с малым углом  подъема

в) с большим углом подъема

г) мелкого шага

Продольное шлифование резьб (рис.1.) применяют при шлифовании:

а) коротких резьб

Рис.1.

б) деталей с кольцевой нарезкой (резьбовых фрез)

в) длинных резьб

При продольном шлифовании (рис.1) круг получает:

а) главное вращательное движение

б) поперечную подачу при обработке резьбы

в) круговую подачу

г) продольную подачу с шагом резьбы

При продольном шлифовании резьбы длиной до 200 мм шлифуют кругом шириной … мм, а резьбы большей длины – кругом шириной … мм:

а) 10, 30

б) 20, 40

в) 10, 20

г) 30, 40

Точность резьбошлифовальных станков определяет:

а) качество деталей наиболее ответственных механизмов

б) качество режущего инструмента

в) качество мерительного инструмента

Резьба может быть мелкой на …, крупной на …, малой длины у … и большой длины у …:

а) червяках, шпинделях, калибров, ходовых винтов

б) шпинделях, червяках, ходовых винтов, калибров

в) шпинделях, червяках, калибров, ходовых винтов

г) червяках, шпинделях, ходовых винтов, калибров

Компоновка резьбошлифовального станка аналогична:

а) внутришлифовальным станкам

б) круглошлифовальным станкам

в) плоскошлифовальным станкам

Рис.2.

г) бесцентрово-шлифовальным станкам

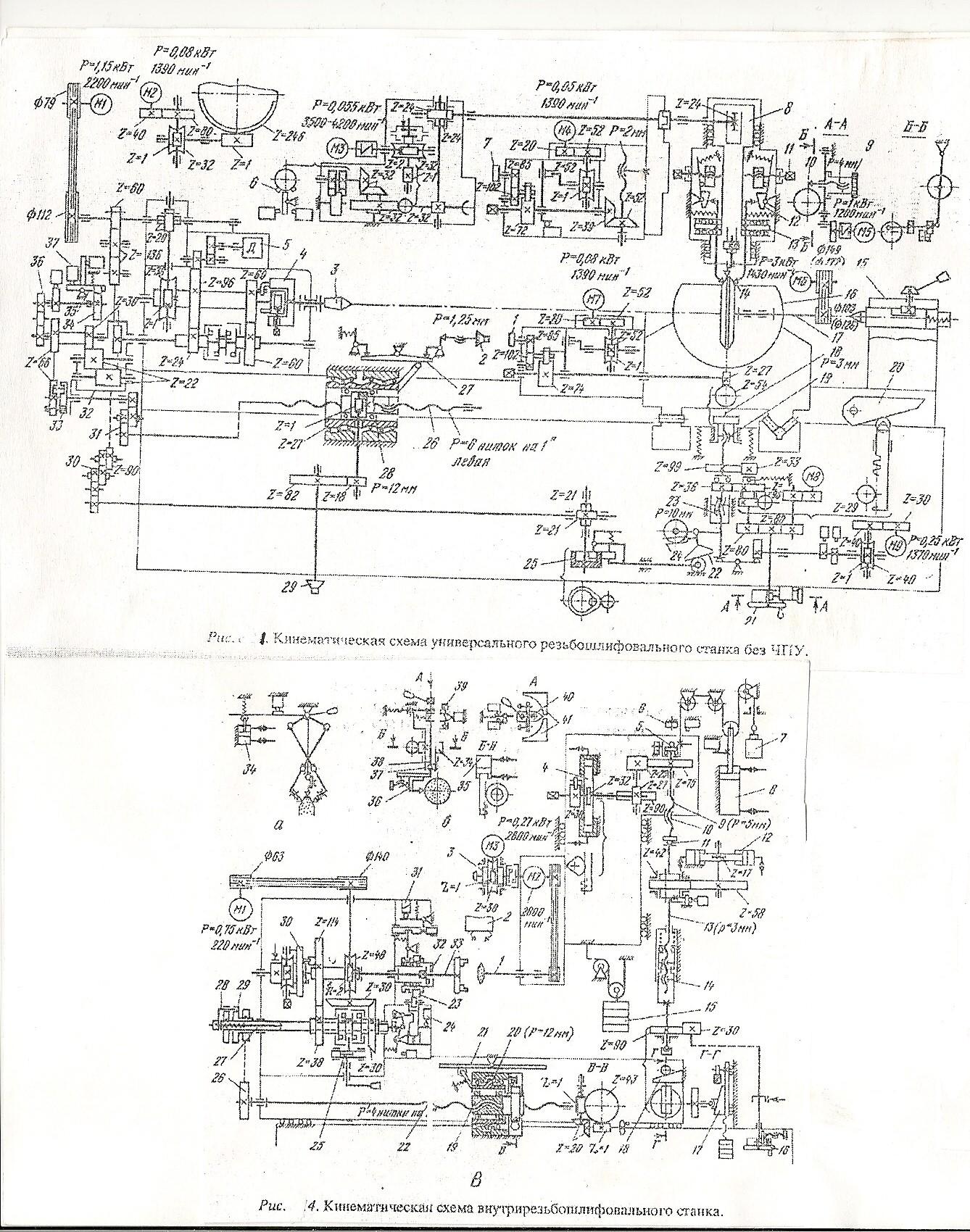

Продольную подачу получает (рис. 2):

а) шлифовальная бабка 16

б) шлифовальный шпиндель 17

в) передняя бабка со шпинделем

г) задняя бабка 15

д) стол

Движение круговой, продольной и поперечной подачи осуществляется от двигателя (рис. 2):

а) М1

б) М2

в) М3

г) М4

Винторезная цепь (рис. 2) связывает через гитару сменных колес … шпиндель … с ходовым винтом …:

Рис.2.

а) 18, 17, 19

б) 30, 4, 26

в) 31, 3, 26

г) 31, 3, 28

В винторезной цепи (рис.2) шлифование при обратном ходе стола обеспечивает:

а) датчик 5

б) механизм 4

в) водило 32

При делении (рис. 2) электромагнит… выдергивает фиксатор … из паза делительного диска…:

а) 37, 35, 34

б) 33, 32, 31

в) 2, 27, 28

Позиция 28 (рис. 2) обозначает:

а) ходовую гайку

б) ходовой винт

в) коррекционный винт

Установочное движение шлифовальной бабки (рис. 2) осуществляется от …, при этом вращается винт…:

а) маховичка 21, 23

б) маховичка 21, 18

в) двигателя М8, 23

г) двигателя М8, 18

Быстрый отвод-подвод шлифовальной бабки (рис. 2) осуществляется от:

а) двигателя М8

б) двигателя М7

в) двигателя М9

г) двигателя М6

Поперечная подача шлифовальной бабки (рис. 2) для шлифования конической резьбы осуществляется от копира:

а) 20

б) 22

в) 24

г) 25

Движение затылования или поперечное врезание (рис. 2) обеспечивается от кулачка:

а) 20

б) 22

в) 24

г) 25

Компенсация уменьшения диаметра круга при правке (рис. 2) осуществляется от двигателя:

а) М3

б) М4

Рис.2.

в) М7

г) М8

Продольное перемещение толкателя ползушки преобразуется в поперечное перемещение шлифовальной бабки за счет клиновой линейки (рис. 2) при:

а) установочном движении

б) быстром отводе-подводе

в) шлифовании конических резьб

г) затыловании или врезании

д) компенсации уменьшения диаметра круга

Вращается и перемещается гайка 19 (рис. 2) при:

а) установочном движении

б) быстром отводе-подводе

в) шлифовании конических резьб

г) затыловании или врезании

д) компенсации уменьшения диаметра круга

От двигателя М3 (рис. 2) перемещается:

а) продольная каретка 8

б) поперечные ползушки 13

в) боковые алмазы 14

Рукоятка 11 (рис. 2):

а) вращает колесо Z24

б) устанавливает угол шлифуемого профиля (наклон копира)

в) перемещает правящее устройство для углубления алмазов

Рис.3.

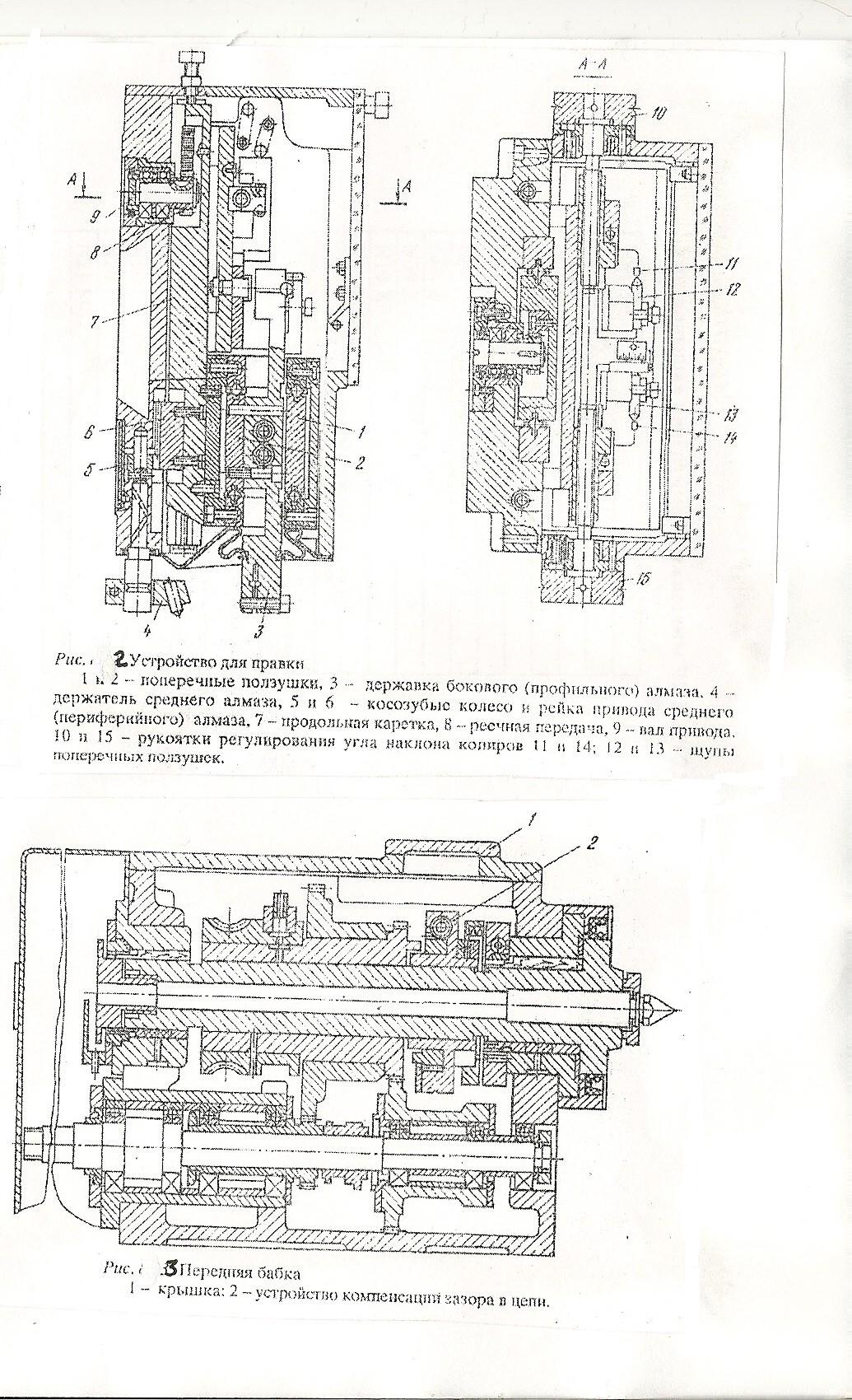

На рис. 3. (устройство правки) держатель среднего алмаза обозначен позицией:

а) 3

б) 4

в) 5

г) 6

На рис. 3 позиции 12 и 13 означают:

а) поперечные ползушки

б) косозубые колесо и рейка привода среднего алмаза

в) щупы поперечных ползушек

г) копиры

На рис. 3. продольная каретка обозначена позицией:

а) 1

Рис.3.

б) 2

в) 3

г) 7

На рис. 3 позиция 8 означает:

а) реечная передача

б) поперечная ползушка

в) вал привода

г) державка бокового алмаза

На рис. 4 изображена:

а) задняя бабка

б) передняя бабка

в) коробка подач

г) делительная головка

На рис. 4. позиция 2 означает:

Рис.4.

а) поводок

б) устройство точной подачи

в) устройство компенсации зазора в цепи

г) гильза

На рис. 5. позиция 30 означает:

а) поводок

б) устройство точной подачи

в) устройство компенсации зазора в цепи

г) гильза

Деление включается (рис. 5):

а) рейкой 25

б) переключателем 24

Рис.5.

в) электромагнитом 31

г) диском 29

Наклоненная линейка, корректирующая движение стола (рис. 5) – это позиция:

а) 21

б) 20

в) 18

г) 17

Шлифовальный шпиндель (рис. 5) при обработке получает вращение от двигателя:

а) М1

б) М2

в) М3

На рис. 5 гидроцилиндр  - это позиция:

а) 7

б) 8

в) 34

г) 35
