Свинцово-кислотные стационарные сейсмостойкие аккумуляторы

серии СНУ

Предназначены для использования в качестве резервных источников постоянного тока на объектах атомной энергетики, электрических станциях и подстанциях, телеграфных, телефонных узлах связи и других объектах.

Условные обозначения:

СН - стационарный с намазными (пастированными) электродными пластинами,

У         - ударостойкий (сейсмостойкий),

цифры после букв – номер аккумулятора, получающийся

как частное от деления значения номинальной емкости

данного типа аккумулятора в ампер-часах на 40.

Конструкция

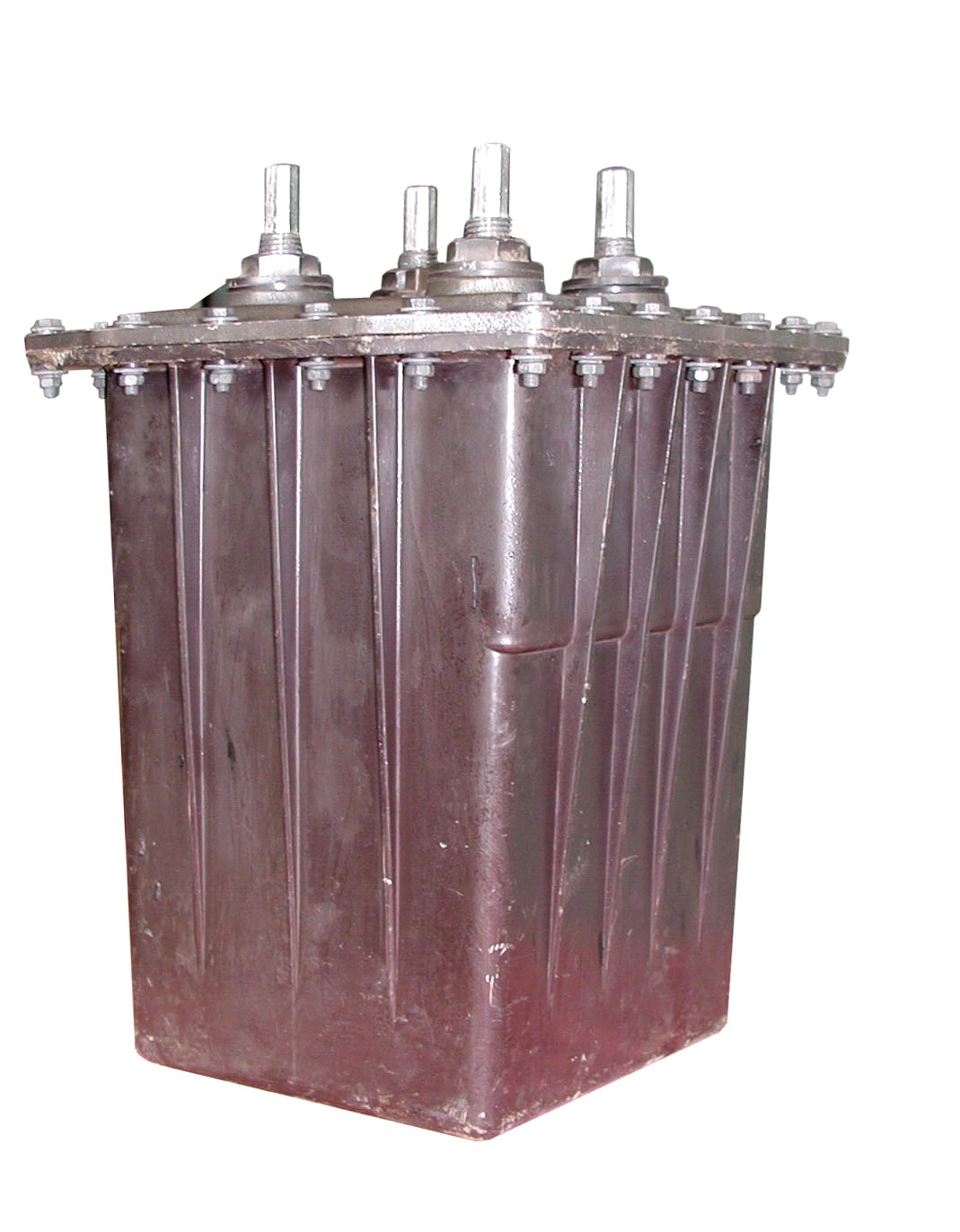

       Аккумуляторы состоят из положительных и отрицательных

электродов, разделенных между собой сепараторами.

       Аккумуляторы СНУ-2, СНУ-3, СНУ-10 выпускаются в полиэтиленовых баках. Крышка крепится к баку через фланцы болтами и гайками. Герметизация обеспечивается применением уплотнительной резиновой прокладки.

       Аккумуляторы СНУ-20, СНУ-34, СНУ-56 выпускаются в армированных стеклотканью эбонитовых баках. Крышка крепится специальными стяжками с последующей герметизацией мастикой.

Аккумуляторы снабжены специальными вентиляционными пробками, задерживающими аэрозоли серной кислоты.

Конструкция аккумуляторов предусматривает возможность механизированного перемещения их при монтаже и техническом  обслуживании.

Аккумуляторы соответствуют ТУ 16-89 ИКШЖ 563310.003ТУ.

       Электролитом служит раствор серной кислоты плотностью 1,22 + 0,005г/см3, приведенной к температуре 25°C.

НЕ нашли? Не то? Что вы ищете?

       Аккумуляторы соединяются в батареи медными освинцованными перемычками со свинцовыми наконечниками, путем их последовательной газовой пайки к выводам (борнам).

Технические характеристики


Таблица 1

Тип изделия

Габаритные размеры, мм, max

Масса, кг,

не более

Режимы разряда

Длина

Ширина

Высота

Без электролита

С электролитом

Часы

Минуты

Часы

Минуты

10

5

1

30

15

1

10

5

1

30

15

Конечное напряжение, В

Емкость, А. ч

1,8

1,75

Разрядный ток, А

СНУ-2

299

171

305

11

14,7

8

13,2

40

60

80

100

80

66

40

30

20

СНУ-3

299

209

309

16

21,4

12

20,0

60

90

120

150

120

100

60

45

30

СНУ-10

277

358

486

44

57,8

40

66,0

200

300

400

500

400

330

200

150

100

СНУ-20

412

389

609

95

125,5

80

132,0

400

600

800

1000

800

660

400

300

200

СНУ-34

421

549

632

158

204,5

136

224,0

680

1020

1360

1700

1360

1122

680

510

340

СНУ-56

483

503

854

282

353

224

370,01

1120

1680

2240

2800

2240

1850

1120

840

560

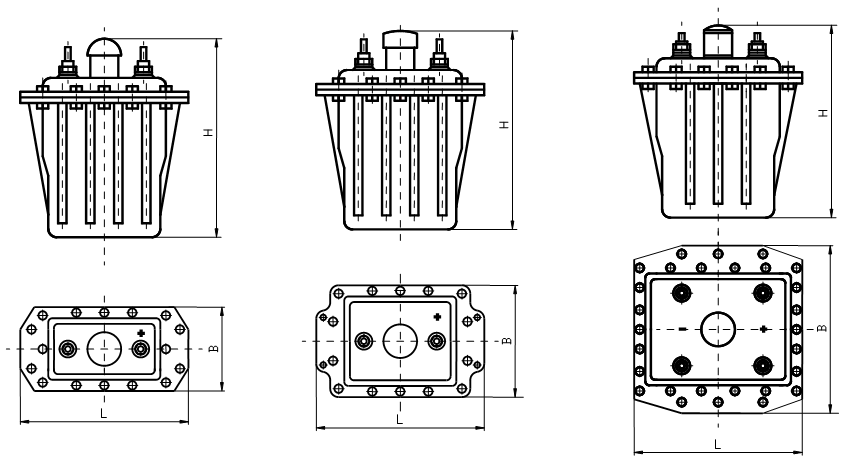

       СНУ-2                                        СНУ-3                                        СНУ-10

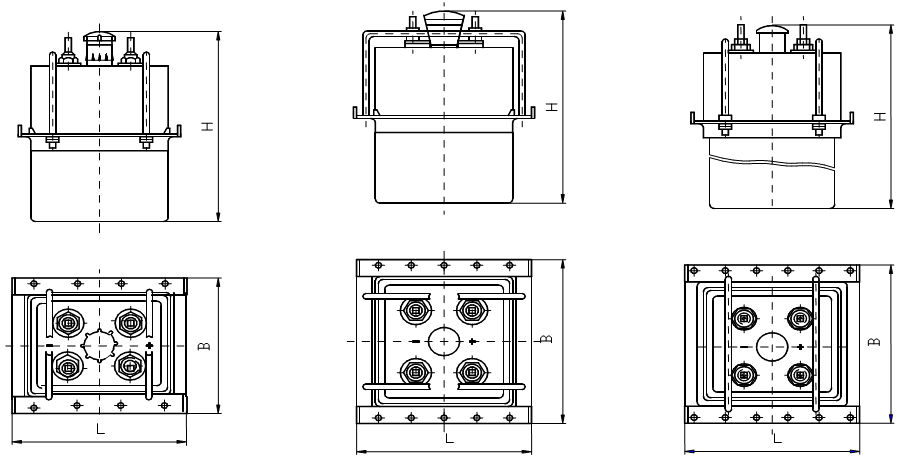

СНУ-20                                СНУ-34                                СНУ-56



● Изготовитель гарантирует качественную работу аккумуляторов при соблюдении условий эксплуатации, транспортирования и хранения.

● Аккумуляторы работоспособны при температуре окружающей среды от 5°C до 45°C.

● Аккумуляторы допускают эксплуатацию в режимах: буферном, при постоянном подзаряде, циклирования (заряд-разряда).

● Минимальная  фактическая наработка в режиме циклирования не менее 600 циклов.

● Фактический срок службы аккумуляторов в режиме подзаряда – не менее 15 лет.

● Гарантийный срок хранения аккумуляторов – 2 года

● Аккумуляторы поставляются потребителю без электролита в разряженном состоянии.

● Общий гарантийный срок с учетом хранения и эксплуатации аккумуляторов – 4 года, при наработке в режиме заряда-разряда не более 250 циклов.

● Основными достоинствами аккумуляторов являются их  сейсмостойкость (стойки к механическому одиночному удару 20g длительностью 30-50 мс), высокая надежность и длительный жизненный цикл.
