Установка дозаторов на ПММ купольного и фронтального типа.

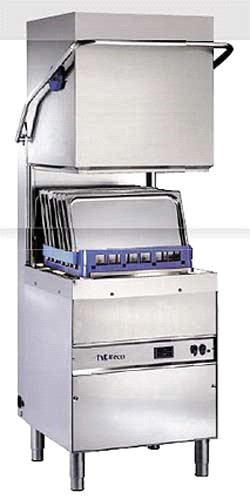

Устройство ПММ
1 – электро-магнитный клапан (соленоид)
2 – нагревательный бойлер
3 – рукав ополаскивания
4 – танк ПММ
5 – нагревательный элемент
6 – подставка для посуды
8 – фильтр насоса
9 – рукав мойки
10 – перелив
11 – слив
12 – отверстие под форсунку моющего ср-ва
13 – отвод для подключения дозатора ополаскивания
Диагностика
При визите на объект требуется проверить ПММ на наличие встроенных дозаторов моющего и ополаскивающего средств. Как правило они находятся внутри ПММ в передней части. Если дозаторы встроенные и работоспособные то подключение производится к ним.
Обязательно следует проверить фильтр клапана соленоида, форсунки моющих и ополаскивающих рукавов на загрязнённость форсунок (при необходимости почистить).
Установка дозаторов

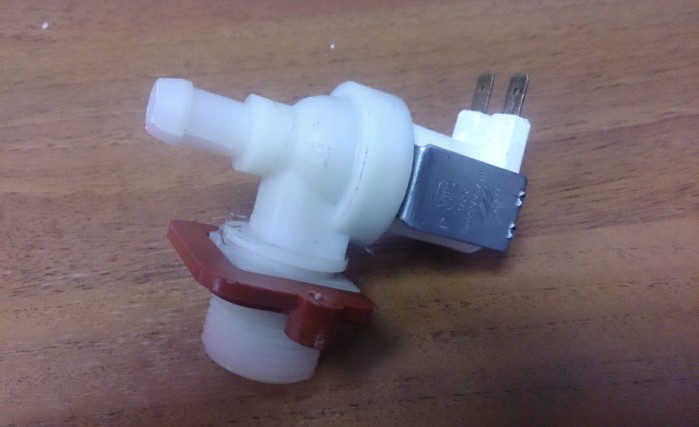

Слева изображена схема подключения дозаторов к ПММ, где под цифрой 14 изображён дозатор моющего средства, а под цифрой 15 ополаскивающего средства. Дозаторы запитываются к клапану соленоид (за исключением ПММ Electrolux)параллельно проводам питания клапана. Ниже представлен вид клапана.
Либо подключение осуществляется к специальным выводам которые указаны на электросхеме в ПММ.

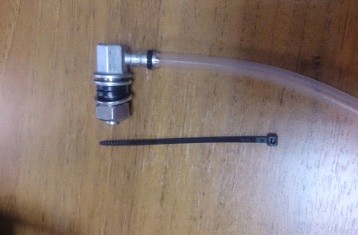

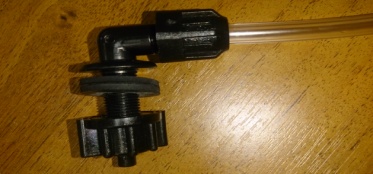

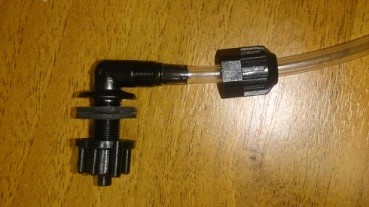

Далее прикручиваем форсунку к танку ПММ и одеваем на неё трубу которая пойдёт к дозатору.

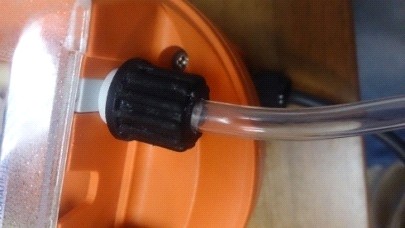

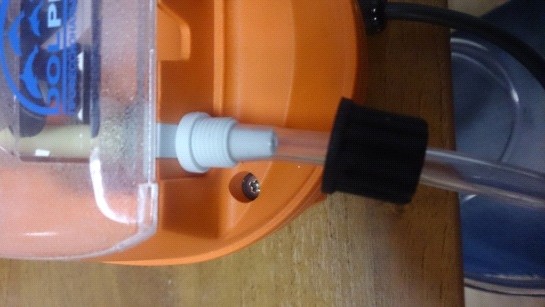

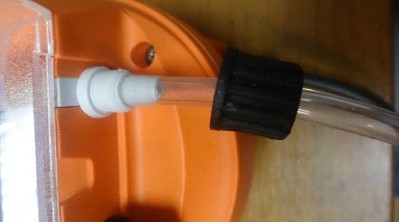

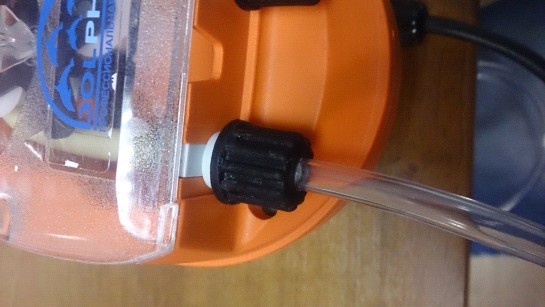

После того как подсоединили трубку от танка ПММ к дозатору, подсоединяем трубку которая пойдёт к канистре.

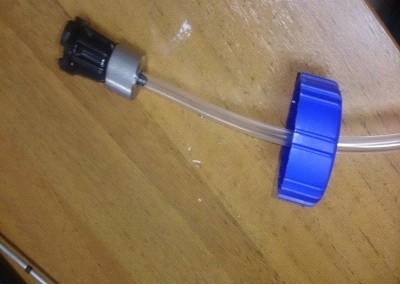

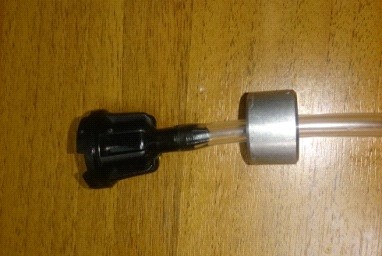

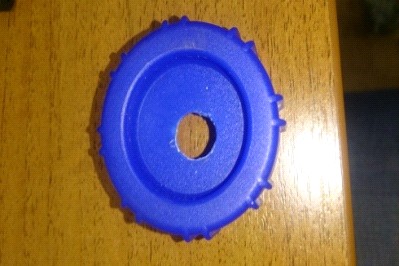

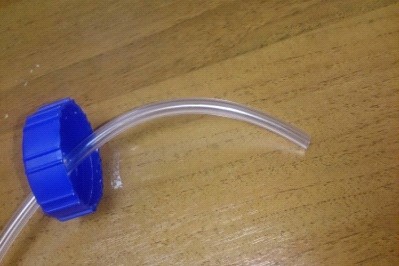

Делаем отверстие на крышке канистры одеваем на трубку потом одеваем грузик и фильтр грубой очистки и опускаем в канистру
Аналогичные действия для подключения трубки к канистре проводятся и для дозатора ополаскивающего средства.
Далее производится подключение дозатора ополаскивающего средства.

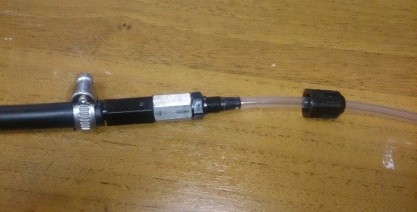

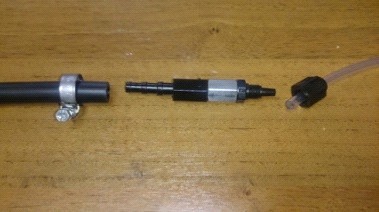

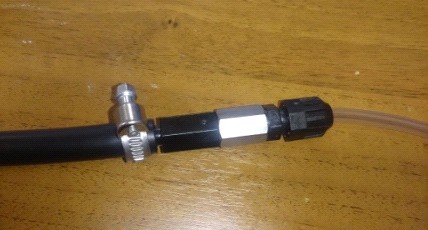

Дозатор ополаскивающего средства подключается вместо мембранного дозатора к шлангу который идет к бойлеру, в том случае если мембранный дозатор не работает. Клапан вставляется в шланг и стягивается хомутом, к нему подсоединяется трубка которая пойдёт к дозатору.
Подключение трубки к дозатору и от дозатора к канистре аналогично дозатору моющего средства.

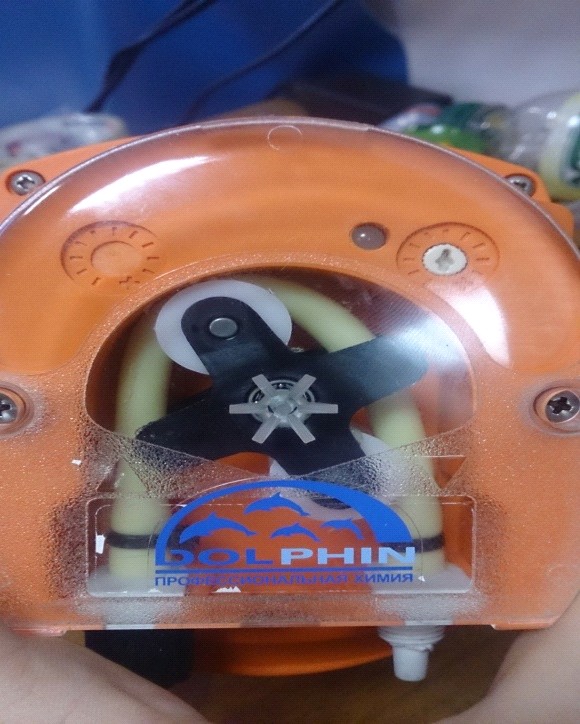

Регулировка дозаторов

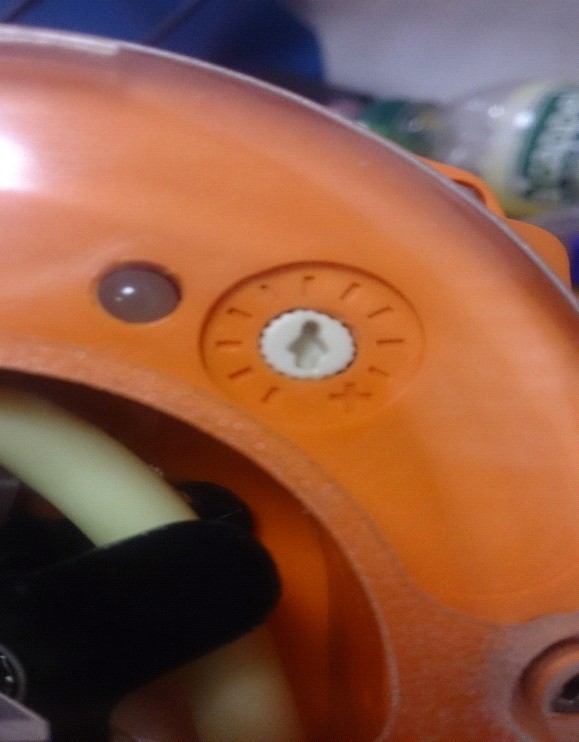

Регулировка производится путём установки реостата в определённое положение.
При первом запуске реостат следует установить на максимум поворачивая его по часовой стрелке. Далее запускаем ПММ, при наливе дозаторы будут накачивать моющее средства когда они дойдут до танка и невозвратного клапана их следует убавить на минимум,
после наполнения прибавить по часовой до первого положения для ополаскивающего средства и на 1.5 для моющего средства, и произвести пробную мойку.
В зависимости от качества произвести дополнительную регулировку дозаторов.
