Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

Руководство пользователя

электронного сервиса смэв

SID????????

Получение сведений из санитарно-эпидемиологических заключений о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов
(версия 2.4.3)

Дата: 21-03-2012

Версия: 1.4 (2)

Листов: 12

СОДЕРЖАНИЕ

1        Общие сведения        4

1.1 Руководящие документы        4

1.2 Описание электронного сервиса        4

1.3 Операции (методы) электронного сервиса        5

1.4 Сценарии использования        5

1.5 Схема взаимодействия        5

1.6 Связи с другими электронными сервисами        6

2        Руководство пользователя        6

2.1 Операция «Получение сведений из СЭЗ М»        6

2.1.1 Общие сведения        6

2.1.2 Описание входных параметров        6

2.1.3 Описание выходных параметров        7

2.1.4 Коды возвратов (контейнер status атрибут code-error)        11

2.1.5 Контрольные примеры        11

3        Методика испытаний        12

3.1 Общие условия        12

НЕ нашли? Не то? Что вы ищете?

3.2 Параметры испытаний на продуктивной среде        12

4        Приложения        12

4.1 Описание сервиса (WSDL и XSD)        12

4.2 Описание общих структур данных        12

изменения

Версия

Дата

Автор

Изменения

Все документации под-версий 1.5.* аналогичны документации по ЭС SID0003365 версии 1.4 от 28-02-2012 (соответствие МР 2.3.4)

1.4

11-03-2012

В данной документации заменены архивы контрольных примеров, WSDL и XSD в соответствии с МР 2.4.3

1.4 (1)

19-03-2012

В данной документации заменены архивы контрольных примеров, WSDL и XSD (исправлена ошибка с ЭП в КП)

1.4 (2)

21-03-2012

В данной документации заменен архив WSDL (исправлены ошибки с адресом в WSDL)

термины/СОКРАЩЕНИя

Термин/сокращение

Описание

СМЭВ

Система межведомственного электронного взаимодействия

Поставщик

Организация-владелец электронного сервиса

WSDL

Web Services Description Language — язык описания веб-сервисов.

XSD

XML Schema definition - язык описания структуры XML документа.

SOAP

Simple Object Access Protocol - протокол обмена структурированными сообщениями в распределённой вычислительной среде.

XML

eXtensible Markup Language — расширяемый язык разметки.

СЭЗ Т

Санитарно-эпидемиологическое заключение о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов
Общие сведения Руководящие документы

Основанием для разработки данного документа является требование п. 48 Приказа Министерства связи и массовых коммуникаций Российской Федерации от 01.01.01 г.
№ 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия» в соответствии с которым, для подключения информационной системы к системе межведомственного электронного взаимодействия Поставщик предоставляет Оператору СМЭВ следующие документы:

паспорт электронного сервиса, регистрируемого в системе взаимодействия;

методику испытаний электронного сервиса, регистрируемого в системе взаимодействия, включая контрольный пример обращения к электронному сервису;

руководство пользователя электронного сервиса, регистрируемого в системе взаимодействия.

Основанием для создания и использования электронного сервиса являются перечисленные ниже документы.

Нормативно-правовые документы:

Постановление Правительства Российской Федерации от 8 сентября 2010 г. № 000
«О единой системе межведомственного электронного взаимодействия»;

Приказ Министерства связи и массовых коммуникаций Российской Федерации от 01.01.01 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия».


Описание электронного сервиса

Наименование:

Получение сведений из санитарно-эпидемиологических заключений о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов (версия 2.4.3)

Назначение:

Получение сведений из санитарно-эпидемиологических заключений о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов

Поставщик:

Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

Область применения:

Межведомственное взаимодействие
Операции (методы) электронного сервиса

Электронный сервис  «Получение сведений из санитарно-эпидемиологических заключений о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов» обеспечивает получение сведений из СЭЗ Т по ряду параметров.

Электронный сервис включает методы, обеспечивающие:

Получение сведений из СЭЗ Т.


Метод

Назначение

Код: getsez

Наименование: Получение сведений из СЭЗ Т

Принимает параметры для поиска СЭЗ Т в реестре, возвращает сведения из найденных по параметрам СЭЗ Т
Сценарии использования

Информационная система ведомства вызывает сервис и передает параметры для поиска СЭЗ Т.

Взаимодействие организовано в синхронной схеме.

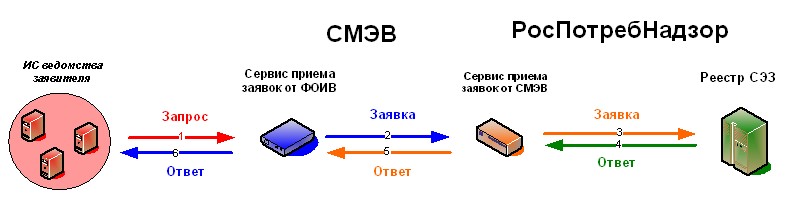

Схема взаимодействия В рамках взаимодействия информационная система ведомства направляет в адрес сервиса сообщение запрос с информацией о фирме-получателе и (или) реквизитах документа в унифицированном виде. Полученный запрос сервис обрабатывает, обращаясь к реестру санитарно-эпидемиологических экспертиз и синхронно возвращает результат по запросу.

Схема взаимодействия представлена на рисунке 1.

Рисунок 1 «Схема взаимодействия»

Связи с другими электронными сервисами

Данный сервис не имеет связей с другими сервисами.

Руководство пользователя Операция «Получение сведений из СЭЗ Т» Общие сведения

Код операции:

getsez

Наименование операции:

Получение сведений из санитарно-эпидемиологических заключений о соответствии (несоответствии) проектной документации требованиям государственных санитарно-эпидемиологических правил и нормативов

Назначение операции:

Получение сведений из сан-эпид заключений на проектную документацию
Описание входных параметров

Входные данные: getsez

№

Код параметра

Описание параметра

Обязательность

Способ заполнения/Тип

Комментарий

1.1

ogrn

ОГРН фирмы-получателя

*

xs:string

13 или 15 цифр

доступен для поиска СЭЗ Т, выданных полсе 1 августа 2011

1.2

inn

ИНН фирмы - получателя

*

xs:string

10 или 12 цифр

доступен для поиска СЭЗ Т, выданных полсе 1 августа 2011

1.3

serialnumb

типографский номер бланка

*

xs:string

цифры

1.4

numb

Номер СЭЗ Т

*

xs:string

До 30 символов

1.5

firmget_full

Полное наименование  фирмы - получателя

*

xs:string

1.6

firmget_short

Краткое наименование  фирмы - получателя

*

xs:string

1.7

firmget

Часть названия фирмы - получателя

*

xs:string

Все знаки препинания (с одной из сторон которых стоят пробелы) удаляются. Слова, разделенные пробелами, объединяются при поиске логическим «И».

1.8

mode

Режим поиска

xs:string Значения:

and

serial

Значение «and» указывает, что все переданные параметры для поиска требуется объединить в единое условие логической операцией «И»

Значение «serial» указывает, что поиск осуществляется сначала по ОГРН (если найден хотя бы один СЭЗ Т поиск прекращается), потом по ИНН (условие прекращения поиска аналогично ОГРН), потом по типографскому номеру бланка (условие прекращения поиска аналогично ОГРН), потом по номеру СЭЗ Т (условие прекращения поиска аналогично ОГРН), потом по полному названию фирмы-заявителя (условие прекращения поиска аналогично ОГРН), потом по короткому названию фирмы-заявителя (условие прекращения поиска аналогично ОГРН), потом по части названия фирмы-заявителя

* - обязательным является наличие хотя бы одного значения у параметров перечисленных в п. 1.1-1.7


Описание выходных параметров

Выходные данные: rpnsezt2:Response

№

Код параметра

Описание параметра

Обязательность

Способ заполнения/Тип

Комментарий

1.

sezt2-info

+

общая информация

date

дата и время ответа

+

version

версия модуля

+

subversion

подверсия модуля

+

1.1

status

неформализованный текстовый комментарий к результату запроса

+

type

тип ответа на запрос

+

«OK» или

«ERROR»

OK - не было ошибки в запросе | ERROR - ошибка в запросе

code-error

код ошибки

+

«0» или код ошибки

flag-found

найдены данные или нет

+

«1» или «0»

1 – данные найдены

0 – данные не найдены

1.2

rows

документы

присутствует в ответе только при условии, что данные найдены

count

количество найденных документов, переданных в ответе

+

overflow

признак того, что переданы не все из найденных документов

«1»

присутствует в ответе только при условии, что найдено данных больше лимита по количеству

1.2.1

row

документ

1.2.1.1

numb

номер документа

+

value

значение

+

1.2.1.2

date

дата документа

+

value

значение

+

1.2.1.3

serialnumb

типографский номер бланка

+

value

значение

+

номер бланка указывается без лидирующих нулей

1.2.1.4

prodnm

неформализованное название проектной документации

+

1.2.1.5

enableuse

Соответствует или не соответствует государственным санитарно-эпидемиологическим правилам и нормативам

+

value

значение

+

«1» или «0»

1 – соответствует

0 – не соответствует

1.2.1.6

dateup

Срок действия

+

value

дата срока действия

устанавливается, если документ имеет срок действия

unlimit

признак бессрочного документа

+

«on» или «off»

on – если документ бес срока действия

off – если документ имеет срок действия

1.2.1.7

firmget

Фирма-получатель

+

inn

ИНН

если таковой был указан при заполнении документа, иначе пусто

ogrn

ОГРН

если таковой был указан при заполнении документа, иначе пусто

1.2.1.7.1

info

Название фирмы-получателя, включая юридический адрес (если таковой был указан при заполнении документа).

+

Данное поле полностью соответствует информации, которая была напечатана на бланке в соответствующем разделе.

1.2.1.8

protocol

+

1.2.1.8.1

info

неформализованный текст с указанием основания для признания представленных документов соответствующими (не соответствующими) государственным санитарно-эпидемиологическим правилам и нормативам

+

1.2.1.9

pril

приложение к документу

+

is_pril

признак: передается или нет в ответе приложение

+

«on» или «off»

on – в ответе на запрос передается текст приложения

off – в ответе не передается текст приложения

1.2.1.9.1

info

текст приложения

Коды возвратов (контейнер status атрибут code-error)

[Приведите в таблице все коды возврата для ответов по данной операции с описанием.]

№

Код возврата

Описание кода возврата

Условия возникновения

Комментарий

1

1

ошибка в параметре serialnumb

неверно сформирован запрос

2

2

ошибка в параметре numb

неверно сформирован запрос

3

3

отсутствуют какие либо параметры запроса (пустой запрос)

неверно сформирован запрос

4

5

технический сбой (например, отсутствие доступа к БД)

техническая или программная ошибка на стороне ЭС

Например, отсутствие доступа модуля, обеспечивающего работу ЭС, к БД Реестра

5

6

ошибка в других (не описанных отдельно в данном списке ошибок) параметрах запроса

неверно сформирован запрос

6

7

ошибка в ИНН

неверно сформирован запрос

7

8

ошибка в ОГРН

неверно сформирован запрос

Контрольные примеры

Запросы и ответы на запросы

Методика испытаний Общие условия

Проведение контрольных испытаний при регистрации электронного сервиса регламентировано Приказом Министерства связи и массовых коммуникаций Российской Федерации от 01.01.01 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия».

Порядок проведения типовых испытаний предполагает следующие этапы:

Проверка комплектности предоставленной документации;

Проверка сетевой связности между узлом СМЭВ и точкой размещения электронного сервиса;

Регистрация сервиса и тестирование сервиса на контрольном примере.


Параметры испытаний на тестовой среде

Контактное лицо: , e-mail: *****@***ru,

Адрес: НЕ ПРИСВОЕН

Режим функционирования тестовой среды: 19/365, c 00:00 до 19:00


Параметры испытаний на продуктивной среде

Контактное лицо: , e-mail: *****@***ru,

Адрес: НЕ ПРИСВОЕН

Режим функционирования тестовой среды: 19/365, c 00:00 до 19:00


Приложения Описание сервиса (WSDL и XSD)

Описание общих структур данных

№

Код параметра

Описание параметра

Обязательность

Способ заполнения/Тип

Комментарий

-

-

-

-

-

-
