НА ЗАСЫПКУ УЛОЖЕННОГО ГАЗОПРОВОДА.

По объекту:

_________________________

2-й этап строительства

г. Москва  2013 г.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта разработана на засыпку уложенного в траншею трубопровода в соответствии с требованиями:

СНиП 111-42-80* Правила производства и приемки работ. Магистральные трубопроводы;

ВСН 004-88 Строительство магистральных трубопроводов. Технология и организация;

СНиП 2.05.06-85* Магистральные трубопроводы;

СНиП 12-01-2004* Организация строительства;

СНиП 3.02.01-87. Земляные сооружения, основания и Фундаменты;

ВСН 012-88 Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ.

Технологической картой рассматривается засыпка траншеи экскаватором и (или) бульдозером.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ.

2.1. До засыпки уложенного в траншею трубопровода необходимо:

проверить проектное положение трубопровода;

проверить целостность изоляционного покрытия;

проверить наличие балластных грузов на трубопроводе, если предусмотрено проектом;

выполнить работы по предохранению изоляционного покрытия от механических повреждений;

оформить акт на скрытые работы и получить разрешение на засыпку трубопровода.

2.2. На участках горизонтальных кривых трубопровода сначала засыпать криволинейный участок, а затем - остальную часть. Засыпка начинается с середины криволинейного участка к его концам.

2.3. На участках местности с вертикальными кривыми трубопровода (в оврагах, балках, на холмах и т. д.) засыпку производить сверху вниз.

2.4. На рекультивируемых землях, после засыпки трубопровода минеральным грунтом, произвести его уплотнение бульдозерами.

2.5. Излишки минерального грунта распределить на полосе отвода или вывезти с полосы строительства.

2.6. На участках пересечения траншей с действующими подземными коммуникациями (трубопроводами, кабелями и др.), проходящими в пределах глубины траншеи, должна быть выполнена подсыпка под действующие коммуникации немерзлым песком или другим малосжимаемым грунтом (модуль деформаций 20 МПа и более) по всему поперечному сечению траншеи на высоту до половины диаметра пересекаемого трубопровода или его защитной оболочки с послойным уплотнением грунта. Вдоль траншеи размер подсыпки до верха должен быть на 0,5 м больше с каждой стороны пересекаемого трубопровода (кабеля) или его защитной оболочки, а откосы подсыпки должны быть не круче 1:1.

Засыпку траншеи осуществлять минеральным грунтом, размер комьев не должен превышать 5 см, при засыпке трубопровода грунтом, содержащим мерзлые комья, щебень гравии и другие включения размером более 5 см в поперечнике, изоляционное покрытие следует предохранять от повреждения присыпкой мягким грунтом на толщину 20 см над верхней образующей трубы (СНиП III 42-80*) .

Потребность в машинах и приспособлениях представлена в таблице А.1.

1 - Потребность в машинах и приспособлениях при засыпке траншеи.

НАИМЕНОВАНИЕ	ТИП, МАРКА. ГОСТ	КОЛИЧЕСТО
Экскаватор одноковшовый	Hitachi ZX-330	1
Бульдозер	Т-170, Б10МБ	1
Мерная линейка	ГОСТ 427-75*	1
Мерный щуп металлический	ГОСТ 1641-75*	1

Состав бригады представлен в таблице А.2.

Таблица 2 - Состав бригады по засыпке траншеи.

Наименование	Разряд	Кол-во чел.
Машинист экскаватора	6	1
Машинист бульдозера	5	1

ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ.

3.1. Контроль качества засыпки уложенного в траншею трубопровода проводиться в соответствии с проектом и требованиями нормативных документов.

3.2. Контроль качества засыпки трубопроводов производить периодически, через каждые 50 м.

Во время контроля проверяются:

визуально - качество засыпаемого грунта. В его составе не должно быть комьев размером более 5 см, щебня и других крупных включении.

общая толщина слоя засыпки грунта над трубопроводом - с помощью мерной рейки и мерного щупа, при этом величина допуска (отклонения) должна быть +20 см.

3.3. После выполнения работ представитель заказчика и производитель работ составляют акт на засыпку уложенного трубопровода по форме N3.6, приведенной в ВСН 012-88.

Таблица 3 - Перечень рабочих процессов и операций, подлежащих контролю, средства и методы контроля при засыпке трубопровода.

Наименование процессов, подлежащих контролю	Предмет контроля	Инструмент контроля	Время контроля	Ответствен. контролер	Технические критерии оценки качества
1	2	3	4	5	6
Проверка качества засыпаемого грунта	Грунт	Визуально	Периодически	Прораб	Отсутствие крупных включений более 5 см
Засыпка ТП	Толщина слоя грунта над ТП	Мерный щуп	В процессе работ	Прораб	Соответствие проекту. Величина допуска (отклонение): +20 см, -5 см.

ОХРАНА ТРУДА.

4.1. При засыпке уложенного в траншею трубопровода необходимо руководствоваться требованиями:

СНиП 12-03-2001 Безопасность труда в строительстве, ч.1. Общие требования;

СНиП 12-04-2002. Безопасность труда в строительстве, ч.2 Строительное производство;

РД 102-011-89. Охрана труда. Организационно-методические документы.

4.2. Перед началом работ по засыпке траншеи ответственный за проведение работ обязан провести инструктаж с машинистом экскаватора, выдать ему наряд-допуск, схему производства работ, показать на месте границы работы механизма, расположение действующих трубопроводов, кабелей и других подземных коммуникаций.

4.3. Нельзя работать на экскаваторе в пределах призмы обрушения грунта.

4.4.        Запрещено проводить ремонт, чистку, наладку и смазку экскаватора при работающем двигателе.

4.5. Во время перерывов в работе стрелу экскаватора необходимо отвести в сторону от забоя, а ковш опустить на грунт.

4.6.        Очищать ковш можно лишь после опускания его на земле и установки экскаватора на тормоз.

Рис. 2 – Схема движения бульдозера.

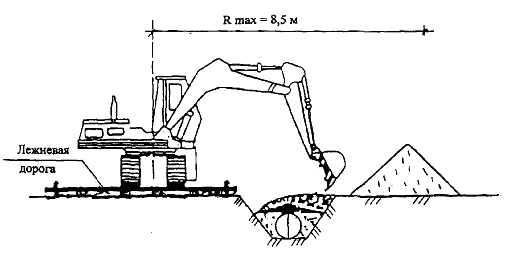

Рис. 3 – Схема производства работ по засыпке уложенного трубопровода одноковшовым экскаватором.

Лист ознакомления с технологической картой

Прилагается к каждому контролируемому экземпляру процедуры. Запись по изучению процедуры производится руководителем структурного подразделения (держателем контролируемого экземпляра). Запись подтверждает, что все работники, находящиеся в подчинении руководителя структурного подразделения, изучили те процедуры и в той части, которые относятся к процессам, выполняемым или контролируемым конкретным работником. Первая запись относится к руководителю структурного подразделения, производится им самим лично.

№ п/п	Ф. И.О. работника	Статьи (пункты) процедуры, которые непосредственно относятся к выполнению им должностных обязанностей.	Дата и подпись работника	Дата и подпись руководителя.
