Программа повышения энергоэффективности

Программа повышения энергоэффективности

Май 2013 г.

МАОУ«Средняяобщеобразовательная

школа № 000» г. Перми

Содержание

ПАСПОРТ ПРОГРАММЫ        3 ОБЩАЯ ИНФОРМАЦИЯ        5 ОБЪЕМ ПОТРЕБЛЕНИЯ ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ        7 ОЦЕНКА ПОТЕНЦИАЛА РОСТА ЭНЕРГОЭФФЕКТИВНОСТИ        8 РАЗРАБОТКА ПРОГРАММЫ ПОВЫШЕНИЯ ЭНЕРГОЭФФЕКТИВНОСТИ НА ПЕРИОД 2013-2015 ГГ        13 Цели, задачи программы        13 Период действия и основные этапы реализации программы        13 План мероприятий по повышению энергоэффективности на 2013-2015 гг.        13 Целевые показатели результативности реализации программы        15 Предполагаемые объемы и источники финансирования программы        18 СПИСОК ПРИЛОЖЕНИЙ        19 ПЛАН-ГРАФИК РАСХОДА ЭНЕРГЕТИЧЕСКИХ РЕСУРСОВ         РАСЧЕТ СТОИМОСТИ МЕРОПРИЯТИЙ         РАСЧЕТ СТАВКИ ДИСКОНТИРОВАНИЯ         РАСЧЕТ ПОКАЗАТЕЛЕЙ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ МЕРОПРИЯТИЙ ПРОГРАММЫ

1. Паспорт программы

Наименование раздела	Содержание раздела
Полное наименование Программы	Программа в области энергосбережения и повышения энергетической эффективности МАОУ «СОШ № 000» г. Перми на 2013-2015 годы (далее - Программа)
Основание для разработки Программы	Федеральный закон от 01.01.01 г. «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»
Разработчик Программы	МАОУ «СОШ» «109
Цели и задачи Программы	Реализация потенциала энергосбережения и повышения энергетической эффективности для достижения ежегодной экономии энергоресурсов за период 2013­2015гг. в размере 15% от уровня 2010 года. Обеспечение рационального использования энергетических ресурсов за счет реализации организационно - технических мероприятий по энергосбережению и повышению энергетической эффективности. Повышение энергетической эффективности систем энергопотребления.
Основные этапы реализации программы	г. - Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные в административных и подсобных помещениях; Установка балансировочных клапанов на стояках системы отопления. г. - Замена люминесцентных светильников на светодиодные и устройство автоматизированной системы управления в помещениях общего пользования (коридоры на 1,2,3,4 этажах). Установка теплоотражающих экранов за отопительными приборами; г. - Замена старой (алюминиевой) внутренней электропроводки здания на новую (медную). Установка термостатических регуляторов на отопительные приборы. Замена старых дверных блоков с неудовлетворительной тепловой изоляцией на  новые с улучшенными теплозащитными свойствами.

Срок реализации Программы	2013-2015 гг.
Объемы и источники финансирования Программы	Бюджет г. Перми
Целевые показатели Программы	Расход, размер экономии тепловой энергии в натуральном и стоимостном выражении. Расход, размер экономии электрической энергии в натуральном и стоимостном выражении. Обеспеченность приборным учетом поступающих энергоресурсов: тепловая энергия, электрическая энергия, холодная вода. Соответствие показателей климата, освещенности в помещениях учреждения требованиям СанПиН.
Ожидаемые конечные результаты реализации Программы	Экономия энергетических ресурсов в 2015г. в сопоставимых условиях составит не менее 15% от уровня 2010 года. Обеспечен учет и регулирование всех энергоресурсов. Показатели климата, освещенности в помещениях учреждения соответствуют требованиям СанПиН.

2. Общая информация
Наименование учреждения	Муниципальное автономное общеобразовательное учреждение  «Средняя общеобразовательная школа № 000»
Адрес учреждения
Функции учреждения	образовательные
Режим работы	ПН-СБ 08:00-19:25

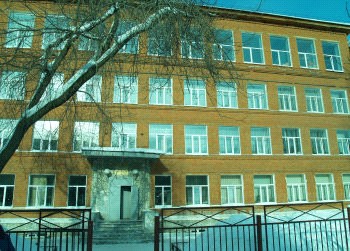

Недвижимый	4-х этажное здание с подвалом. Материал стен: кирпич.
комплекс	Год постройки - 1960 г.
Выявленные проблемы	разрегулированная система отопления; отсутствие индивидуального регулирования теплоотдачи отопительных приборов; тепловые потери через неплотности дверных проемов; отсутствие автоматизированной системы управления освещением; светильники системы внутреннего освещения с неэффективной пускорегулирующей аппаратурой; устаревшая внутренняя электрическая проводка с алюминиевыми жилами.

В соответствии со ст.25 Федерального Закона -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» организации с участием государства или муниципального образования должны утверждать и реализовывать программы в области энергосбережения и повышения энергетической эффективности.

По результатам оценки рекомендуемых МАОУ «СОШ № 000» г. Перми энергосберегающих мероприятий и технологий можно сделать следующие основные выводы:

• Мероприятия Программы позволят снизить на 349.6 тыс. руб. годовые расходы на оплату энергоресурсов.

Реализация мероприятий потребует вложений в размере 5 490.1 тыс. руб. Окупаемость вложений составляет 15,7 лет. Доходность Программы в целом составляет более 4.7%.

Вопросы по рекомендуемым энергосберегающим технологиям, оборудованию, корректировке Программы повышения энергоэффективности можно задать по тел.: [phone].

3. Объем потребления энергетических ресурсов

Фактические затраты учреждения на оплату энергетических ресурсов в 2011 году составили 1 239,443 тыс. руб.

Расходы на оплату энергетических ресурсов в 2011 г.        Таблица 3.1

№ п/п	Вид энергоресурса	Затраты, тыс. руб	Уд. вес, %
1	Централизованное теплоснабжение	689,092	56
2	Электроснабжение	404,01	32
3	Водоснабжение и водоотведение	146,341	12
Итого	1 239,443	100

32%

□ Электроэнергия "Тепловаяэнергия □ Водоснабжение и водоотведение

Рис. 3.1. Структура потребления энергетических ресурсов в 2011 г.

Как видно из таблицы 3.1 и рис. 3.1., наиболее весомыми для учреждения являются затраты на оплату тепловой энергии - 56%. Далее следуют затраты на оплату электрической энергии - 32% и холодной воды и водоотведение - 12%.

4. Оценка потенциала роста энергоэффективности

Подбор мероприятий в Программу повышения энергетической эффективности произведен исходя из требований по экономии энергетических ресурсов, вытекающих из Федерального закона от 01.01.01 г. «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

На сегодняшний день в учреждении установлены и функционируют узлы учета энергоресурсов (тепловая энергия, электрическая энергия) и воды, а также уже выполнен ряд крупных энергосберегающих мероприятий, таких как:

Конструктивные элементы здания

1. Замена деревянных оконных блоков на двухкамерные металлопластиковые стеклопакеты по всему зданию.

Тепловая энергия

Установка системы автоматического регулирования потребления тепловой энергии на нужды отопления и горячего водоснабжения. Тепловая изоляция трубопроводов в помещении теплового пункта. Установка тепловой завесы над главным входам в здание.

Электроэнергия

Замена светильников с лампами накаливания на светильники с люминесцентными энергосберегающими лампами. Частичное устройство автоматизированной системы управления в помещениях общего пользования (коридор на цокольном этаже).

Водоснабжение и водоотведение

а. Замена устаревших санитарно-технических водоразборных приборов на современные экономичные.

По результатам обследования рекомендованы к реализации следующие мероприятия:

Конструктивные элементы здания

2. Замена старых дверных блоков с неудовлетворительной тепловой изоляцией на новые с улучшенными теплозащитными свойствами.

Тепловая энергия

Установка балансировочных клапанов на стояках системы отопления. Установка термостатических регуляторов на отопительные приборы. Установка теплоотражающих экранов за отопительными приборами. Электроэнергия

Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные в учебных классах, административных и подсобных помещениях. Замена люминесцентных светильников на светодиодные и устройство автоматизированной системы управления в помещениях общего пользования (коридоры на 1,2,3,4 этажах). Замена старой (алюминиевой) внутренней электропроводки здания на новую (медную). Соблюдение режима своевременного выключения осветительных установок, а также силового электропотребляющего оборудования.

Водоснабжение и водоотведение

1. Систематический контроль над исправным техническим состоянием санитарно-технических приборов (смесителей, унитазов).

Рекомендуемые мероприятия по экономии энергетических ресурсов разделены на 2 очереди по величине капитальных затрат и степени эффективности.

очередь мероприятий предусматривает:

замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные; установка теплоотражающих экранов за отопительными приборами; установка балансировочных клапанов на стояках системы отопления; очередь предусматривает более дорогостоящие и менее эффективные мероприятия, в т. ч.: замена старых дверных блоков с неудовлетворительной тепловой изоляцией на новые с улучшенными теплозащитными свойствами; установка термостатических регуляторов на отопительные приборы; замена старой (алюминиевой) внутренней электропроводки здания на новую (медную).

Для осуществления оптимального регулирования расхода тепловой энергии и исключения «перетопа» в переходные периоды отопительного сезона (весна - осень) рекомендуется провести ремонт/реконструкцию отопительной системы с установкой балансировочных клапанов на стояках системы отопления.

Кроме того, после реализации мероприятий I очереди за счет экономии средств на оплату энергоресурсов и других источников финансирования рекомендуется реализация мероприятий II очереди.

В связи с соблюдением экономичного режима водопотребления, а также постоянным контролем над исправным состоянием санитарно-технических приборов и устранению возникающих утечек энергосберегающие мероприятия в части водопотребления не рассматриваются.

Потенциал экономии за счет мероприятий предлагаемых мероприятий представлен в таблице 4.1.

Потенциал экономии за счет мероприятий программы по повышению энергоэффективности на период 2013-2015 гг.

Таблица 4.1

№	Мероприятие	Годовая экономия энергоресурсов	Затраты, тыс. руб.	Средний срок окупаемо сти, лет	Согласован - ный срок внедрения, квартал, год
в натуральном выражении	тыс. руб. (по тарифу)
ед. изм.	кол - во
Мероприятия I очереди
1	Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные в административных и подсобных помещениях	кВт. ч	46938	166.2	1615.3	9.7	4 кв. 2013 г.
2	Замена люминесцентных светильников на светодиодные и устройство автоматизированной системы управления в помещениях общего пользования (коридоры на 1,2,3,4 этажах)	кВт. ч	20382	72.2	214.3	3.0	2 кв. 2014 г.
3	Установка балансировочных клапанов на стояках системы отопления	Гкал	13.6	17.4	443.7	25.5	3 кв. 2013 г.
4	Установка теплоотражающих экранов за отопительными приборами	Гкал	10.9	13.9	19.4	1.4	3 кв. 2014 г.
ИТОГО по мероприятиям I очереди		269.6	2292.7	8.5	2013
Мероприятия II очереди
5	Замена старой (алюминиевой) внутренней электропроводки здания на новую (медную)	кВт. ч	16 125	57.1	2000.0	35.0	2 кв. 2015 г.
6	Замена старых дверных блоков с неудовлетворительной тепловой изоляцией на новые с улучшенными теплозащитными свойствами.	Гкал	2	2.1	75.6	36.2	4 кв. 2015 г.
7	Установка термостатических регуляторов на отопительные приборы	Гкал	16	20.8	1121.8	53.8	3 кв. 2015 г.
ИТОГО по мероприятиям II очереди	80.0	3197.4	40.0	2015
ИТОГО	349.6	5490.1	15.7	2013-2015

Как видно из таблицы 4.1., годовая прогнозируемая экономия энергетических ресурсов составит 349,6 тыс. руб., что составляет 28,2% от общего объема потребления энергоресурсов в стоимостном выражении в 2011 г.

Наиболее капиталоемкими мероприятиями, направленными на повышение эффективности потребления энергоресурсов, являются: установка

термостатических регуляторов на отопительные приборы, а также замена старой (алюминиевой) внутренней электропроводки здания на новую (медную).

Оценка экономической эффективности рекомендуемых мероприятий представлена в разделе 5.

5. Разработка программы повышения энергоэффективности на период 2013-2015 гг.

Цели, задачи программы

Цель программы - реализовать мероприятия и решения, направленные на повышение эффективности использования энергетических ресурсов, позволяющие соответствовать нормативным требованиям к энергоэффективности.

Задачи программы:

Реализовать потенциал энергосбережения и повышения энергетической эффективности для достижения ежегодной экономии энергоресурсов за период 2013-2015гг. в размере не менее 15% от уровня 2010 года. Обеспечить рациональное использование энергетических ресурсов за счет реализации организационно-технических мероприятий по энергосбережению и повышению энергетической эффективности. Повысить энергетическую эффективность здания учреждения. Период действия и основные этапы реализации программы

Период действия программы 2013-2015 гг.:

2013 -2014 гг. - реализация мероприятий 1 очереди, малозатратных, среднезатратных; 2015 г. - реализация мероприятий 2 очереди, дорогостоящих, малоокупаемых.

План мероприятий по повышению энергоэффективности на 2013­-2015 гг.

План реализации мероприятий программы по повышению энергоэффективности на период 2013-2015 гг.

Таблица 5.1

№ п/п	Мероприятие, задача	Результат	Ориентировочный размер инвестиций, тыс. руб.	Ответственный
2013 г.
1	Согласование и утверждение программы энергоэффективности учреждения	Утверждена программа энергоэффективност и	-	СОШ № 000, Добродел

№ п/п	Мероприятие, задача	Результат	Ориентировочный размер инвестиций, тыс. руб.	Ответственный
2	Установка балансировочных клапанов на стояках системы отопления	Установлены и отрегулированы балансировочные клапаны на стояках отопления	443.7	СОШ № 000, Подрядная организация
3	Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные	Установка светильников в административных и подсобных помещениях	1615.3	СОШ № 000, Подрядная организация
Итого в 2013 гг.	2059.0
2014 г.
4	Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные, устройство автоматизированной системы управления в помещениях общего пользования	Установка светильников в коридорах на 1,2,3,4 этажах	214.3	СОШ № 000, Подрядная организация
5	Установка теплоотражающих экранов за отопительными приборами	Установлены экраны из самоклеящегося теплоотражающего материала	19.4	СОШ № 000
Итого в 2014 гг.	233.7
2015 г.
6	Замена электропроводки	Старая алюминиевая внутренняя электропроводка здания заменена на медную	2 000	СОШ № 000, Подрядная организация
7	Регулирование теплопотребления в помещениях здания	Установка термостатических регуляторов на отопительные приборы	1121.8	СОШ № 000, Подрядная организация
8	Реконструкция дверных блоков	Замена старых дверных блоков с неудовлетворительн ой тепловой изоляцией на новые с улучшенными теплозащитными свойствами	75.6	СОШ № 000, Подрядная организация
Итого в 2015 гг.	3 197.4
ИТОГО за 2013-2015 гг.	5 490.1

5.4. Целевые показатели результативности реализации программы

Целевые показатели результативности реализации мероприятий программы представлены в таблице 5.2.

Критерии успешности реализации программы энергоэффективности на период

2013-2015 гг.

Таблица 5.2

№ п/п	Результаты, показатели, индикаторы	Значение показателя
2013 г.	2014 г.	2015 г.
1	Снижен расход энергетических ресурсов
1.1	Расход тепловой энергии, Гкал	680	676	658
1.2	Расход электрической энергии, тыс. кВт. ч	110	90	60
1.3	Расход холодной воды, куб. м.	3350	3210	3050
2	Привлечены внебюджетные инвестиции
2.1	объем вложений за счет экономии, средств внебюджета, тыс. руб.	50	50
3	Повышение уровня комфортности пребывания в помещениях учреждения
3.1	оценка комфортности пребывания в помещениях учреждения, % опрошенных сотрудников, положительно оценивающих комфортность: климатические характеристики (не менее)	80	90	95

Как видно из таблицы 5.2, эффект от реализации мероприятий программы можно условно подразделить на следующие эффекты:

прямой эффект: сокращение расхода энергоресурсов, расходов на оплату коммунальных услуг, использование экономии для выполнения энергоэффективных мероприятий; косвенный эффект: повышение комфортности пребывания сотрудников в помещениях учреждения, повышение уровня соответствия требованиям ФЗ «Об энергосбережении».

Расчет показателей экономической эффективности энергосберегающих мероприятий для внедрения в учреждении представлен в приложении 6.4. Результаты расчета показателей по мероприятиям 1 очереди и мероприятиям 2 очереди представлены в таблице 5.3.

Результаты оценки эффективности реализации энергосберегающих мероприятий в МАОУ «СОШ № 000» г. Перми, (тыс. руб., в текущих ценах)

Таблица 5.3

№	Мероприятие	Размер инвестиций	Ежегодный размер экономии	Срок окупаемости	Внутренняя норма прибыли от мероприятия , %	Чистый дисконтированный доход от
мероприятия за весь срок службы оборудования
Мероприятия I очереди
1	Замена люминесцентных светильников и ртутных энергосберегающих ламп на светодиодные в административных и
подсобных помещениях	1615.25	166.2	9.7	3.1	-392.05
2	Замена люминесцентных светильников на светодиодные и устройство автоматизированной системы управления в помещениях общего пользования (коридоры
на 1,2,3,4 этажах)	214.3	72.2	3.0	16.1	317.1
3	Установка балансировочных клапанов на стояках системы
отопления	443.706	17.4	25.5	1.8	-244.1
4	Установка теплоотражающих экранов за отопительными
приборами	19.44	13.9	1.4	32.2	39.2
ИТОГО по мероприятиям I очереди 2292.7	269.6	8.5	5.9	-279.9
Мероприятия II очереди
3	Замена старой (алюминиевой) внутренней электропроводки здания на новую (медную)
2000.0	57.1	35.0	3.8	-1 140.86
4	Замена старых дверных блоков с неудовлетворительной тепловой изоляцией на новые с улучшенными теплозащитными
свойствами	75.6	2.1	36.2	-2.9	-55.2
5	Установка термостатических регуляторов на отопительные приборы
1121.8	20.8	53.8	1.3	-835.49
ИТОГО по мероприятиям II очереди	3197.4	80.0	40.0	2.8	-2 031.55
5490.1	349.6	15.7

В целом, оценивая мероприятия 1,2 очередей (таблица 5.3), можно сделать следующие выводы.

Реализация предложенных мероприятий позволит:

Снизить на 28% расходы учреждения на оплату энергетических ресурсов. Срок окупаемости мероприятий 2-х очередей, простой срок окупаемости без учета дисконтирования, составляет 8,5 лет. Доходность энергосберегающих мероприятий 1 очереди составляет 5,9%. Срок окупаемости мероприятий 2-х очередей, простой срок окупаемости без учета дисконтирования, составляет 40 лет. Доходность энергосберегающих мероприятий 1 очереди составляет 2,8%.

Однако в существующих экономических условиях реализация рассматриваемых мероприятий, за исключением двух мероприятий 1 очереди (пп.2,4 Таблицы5.3), является для учреждения экономически нецелесообразной.

Повышение доходности предлагаемых мероприятий возможно за счет строгого учета и направления экономии от мероприятий на дальнейшие энергосберегающие мероприятия - капитализации доходов. В этом случае, срок окупаемости мероприятий Программы сократится до 7,1 лет для 1 очереди мероприятий и до 21 года для 2 очереди мероприятий.

Кроме того, реализация Программы предложенных мероприятий является для учреждения экономически выгодной в условиях:

роста тарифов на энергетические ресурсы более 12% в год; оптимизации/сокращения затрат на проведение энергосберегающих мероприятий; продления срока эксплуатации оборудования после окончания срока службы за счет выбора надежного оборудования и бережной эксплуатации; софинансирования мероприятий энергосервисными компаниями за счет использования экономии для оплаты привлечения внебюджетных инвестиций; получения субсидий из бюджета для реализации Программы.

5.5. Предполагаемые объемы и источники финансирования программы

Объем и источники финансирования программы повышения энергоэффективности, в текущих ценах

Таблица 5.4

Год реализации	Объем инвестиций, тыс. руб.
Субсидии	Бюджет	Экономия	Внебюджет	ВСЕГО
2013	2059.0	2059.0
2014	183.7	50	233.7
2015	3147.4	50	3 197.4
ИТОГО	5 390.1	100	5 490.1

Как видно из Таблицы 5.4, основным источником финансирования Программы являются средства бюджета.

6. Список приложений

План-график расхода энергетических ресурсов. Расчет стоимости мероприятий. Расчет ставки дисконтирования. Расчет показателей экономической эффективности мероприятий Программы.

Приложение 1

6.1. Плановые объемы потребления энергетических ресурсов

Адрес потребителя: .

Тепловая энергия	Электроэнергия	Холодная вода
Месяц	Отопление	Вентиляция	ГВС	Всего	кВт. ч	куб. м.
Гкал	Гкал	Гкал	Гкал
Январь	154,82	0	6,61	161,43	13 440	374
Февраль	132,09	0	5,97	138,06	12 680	338
Март	116,91	0	6,61	123,52	6 400	374
Апрель	71,64	0	6,4	78,04	10 480	362
Май	19,22	0	6,61	25,83	8 080	374
Июнь	0	0	2,73	2,73	5 760	362
Июль	0	0	0	0	1 160	137
Август	0	0	0	0	1 280	165
Сентябрь	21,19	0	6,4	27,59	9 960	362
Октябрь	79,44	0	6,61	86,05	12 780	374
Ноябрь	110,51	0	6,4	116,91	11 040	362
Декабрь	143,09	0	6,61	149,7	9 480	374
Год	848,91	0	60,97	909,88	102 540	3 959

Максимальная часовая тепловая нагрузка на отопление	Гкал/ч.	0,32761
Среднечасовая тепловая нагрузка на ГВС в отапливаемый период	Гкал/ч.	0,00889
Среднечасовая тепловая нагрузка на ГВС в неотапливаемый период	Гкал/ч.	0,00569
Максимальная часовая тепловая нагрузка на вентиляцию	Гкал/ч.	0
Суммарная тепловая нагрузка	Гкал/ч.	0,33650

* Расчет выполнен по Методике определения количества тепловой энергии и теплоносителя в водяных системах коммунального теплоснабжения. Утв. приказом Госстроя России от 01.01.2001г. № 000.
