StoSilent Panel

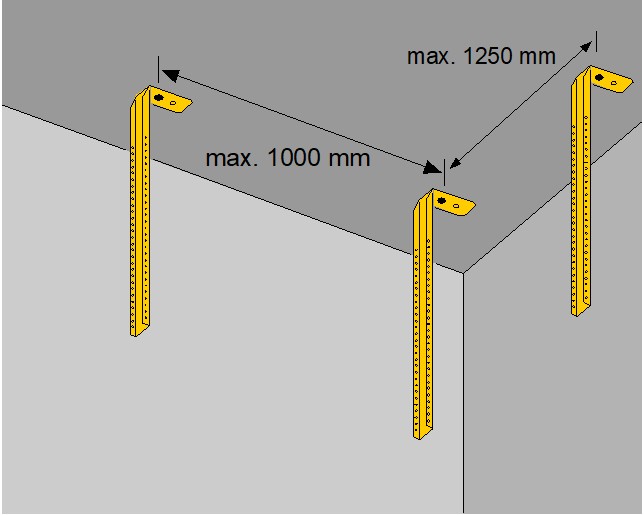

1. Крепление подвесов♦        Крепление жестких подвесов по площади потолка, как показано на рисунке 1

♦        Расстояние между подвесами max 1000 мм., относительно первого ряда профилей.

♦        Инструменты: отвес, лазерный уровень, перфоратор, шуруповерт.

Рисунок 1

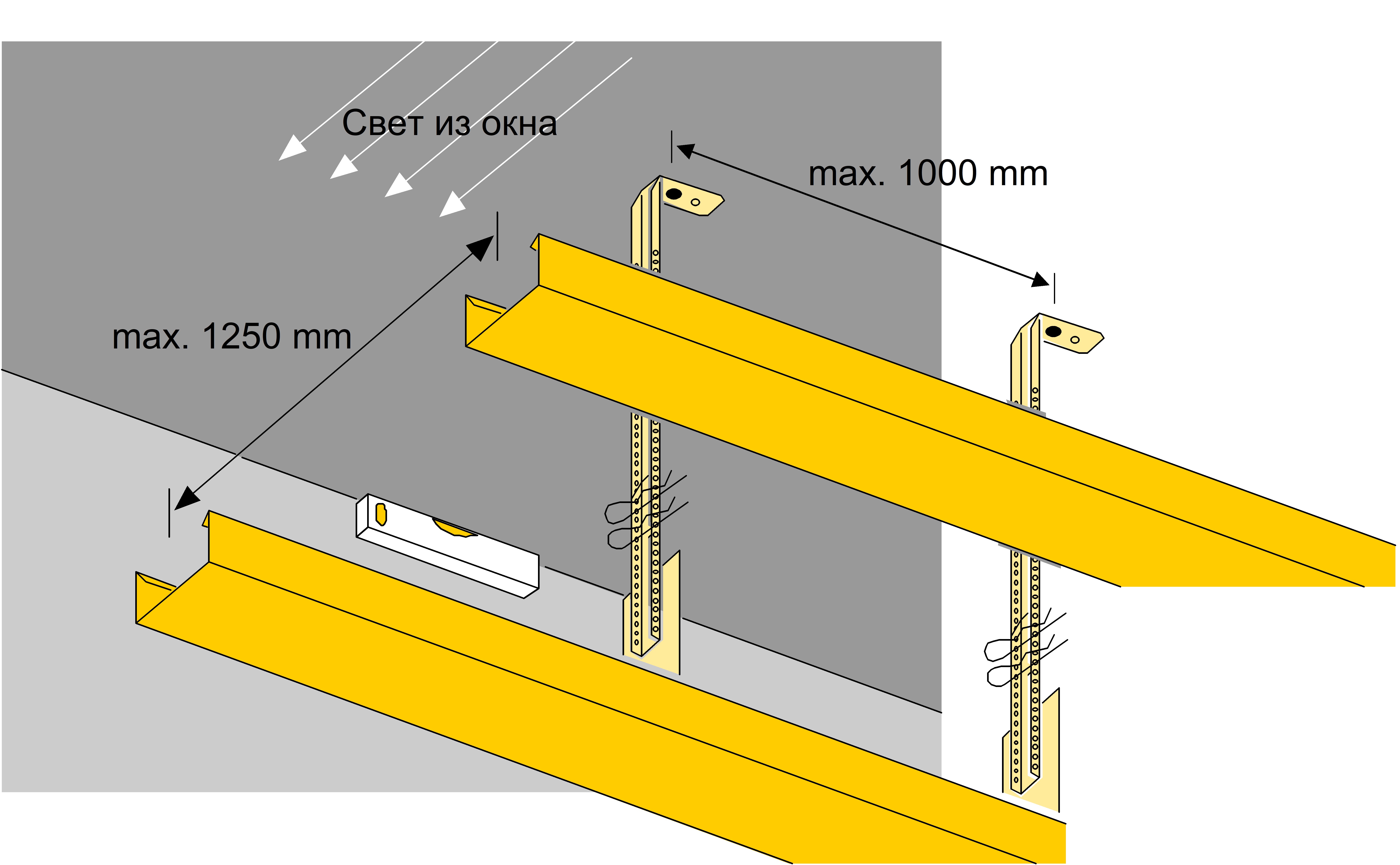

2. Первична обрешетка

♦        Установите и выровняйте первый ряд профилей

♦        Рекомендуется использовать лазерный уровень.

♦        Для соединения использовать ответную часть от подвеса.

♦        Шаг первичных профилей max 1250 мм. Рисунок 2

Рисунок 2

3. Установка второго ряда профилей

♦        Установка второго ряда профилей осуществляется поперек первого с расстоянием 400 мм, относительно центра профиля.

♦        В местах риска шаг может быть уменьшен до 200 мм

Рисунок 3

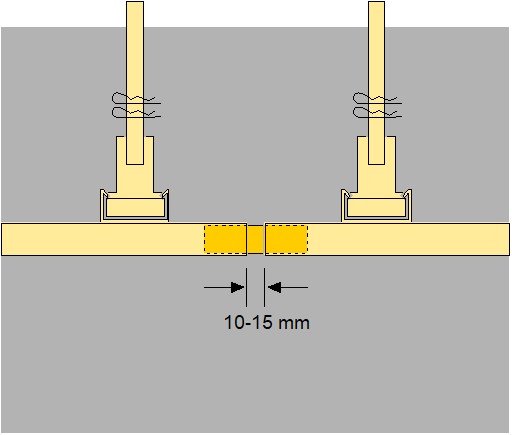

4. Соединение профилей

♦        Для соединения профилей использовать «коннектор» Рисунок 4.

♦        Соединение не должно быть жестким.  Необходимо оставлять зазор между профилями 10-15 мм.

Рисунок 4

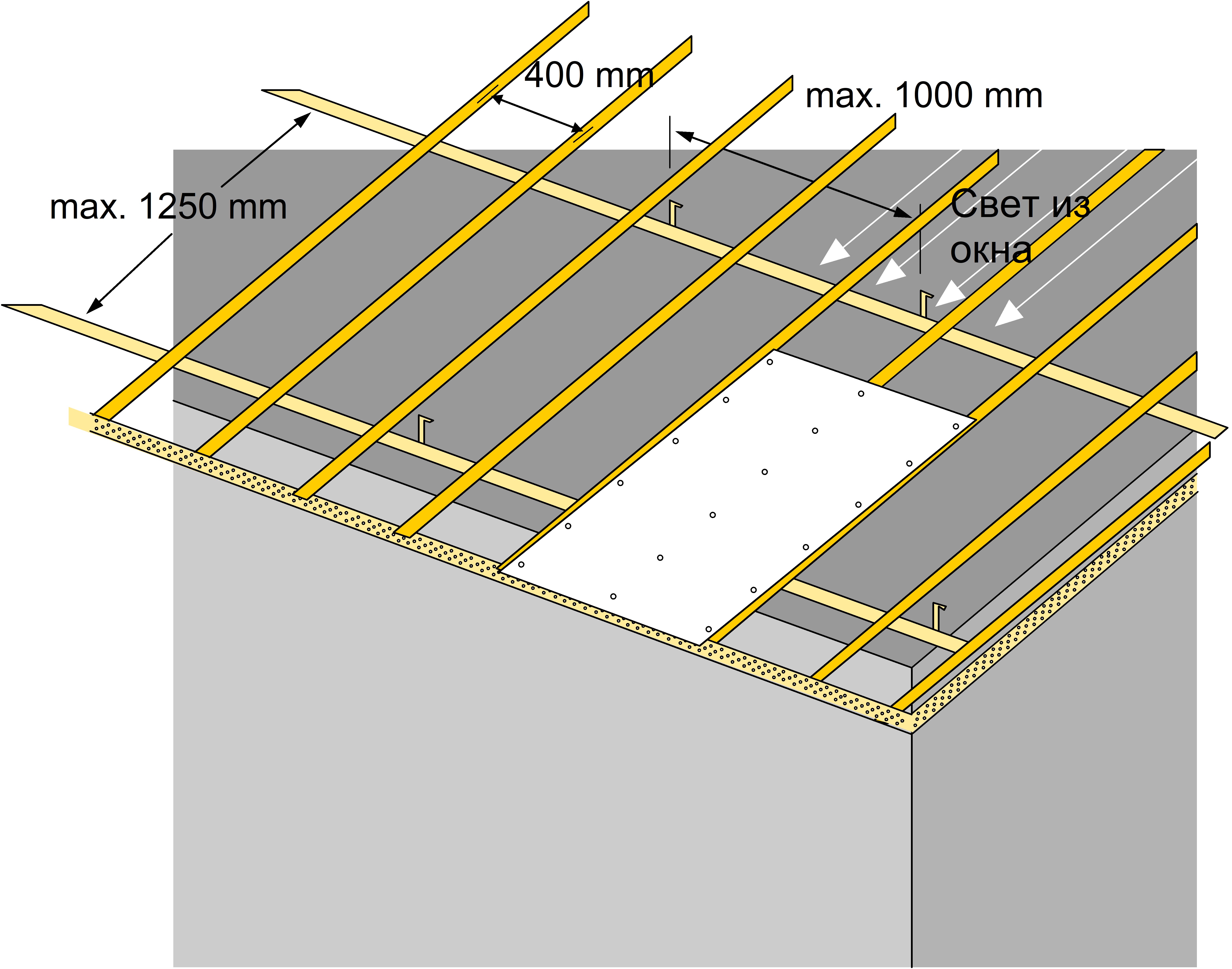

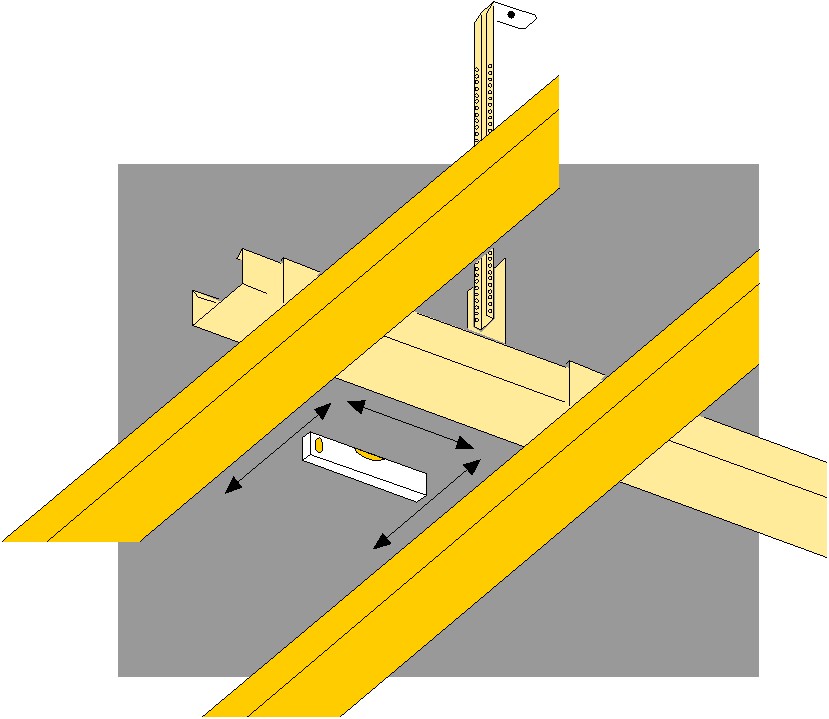

5. Выравнивание подконструкции

♦        После сборки подконструкции необходимо дополнительно проверить ровность всей подконструкции.

♦        Для выполнения данной операции рекомендуется использовать лазерный уровень

♦        Подконструкция должна быть жесткой, но подвижной.

♦        Наклонны и неровности должны быть устранены до монтажа плит.

Рисунок 5

7. Установка технических люков.

♦        Вырезы для освещения, вентиляции, проверки и т. п. необходимо заранее запланировать для внесения соответствующих изменений в подконструкцию.

♦        Если, не смотря на планирование вырез, попадает на последний ряд подконструкции, то необходимо сместить профиль как показано на рисунке 6.

♦        Для более правильного выполнения узла рекомендуем обратиться к специалистам компании Sto.

♦        При разрезе первого (основного) слоя подконструкции необходимо установить дополнительные подвесы Рисунок 6.

♦        Не резать первый (основной) слой подконструкции после монтажа панелей т. к. это приведет к трещинам.

Рисунок 6

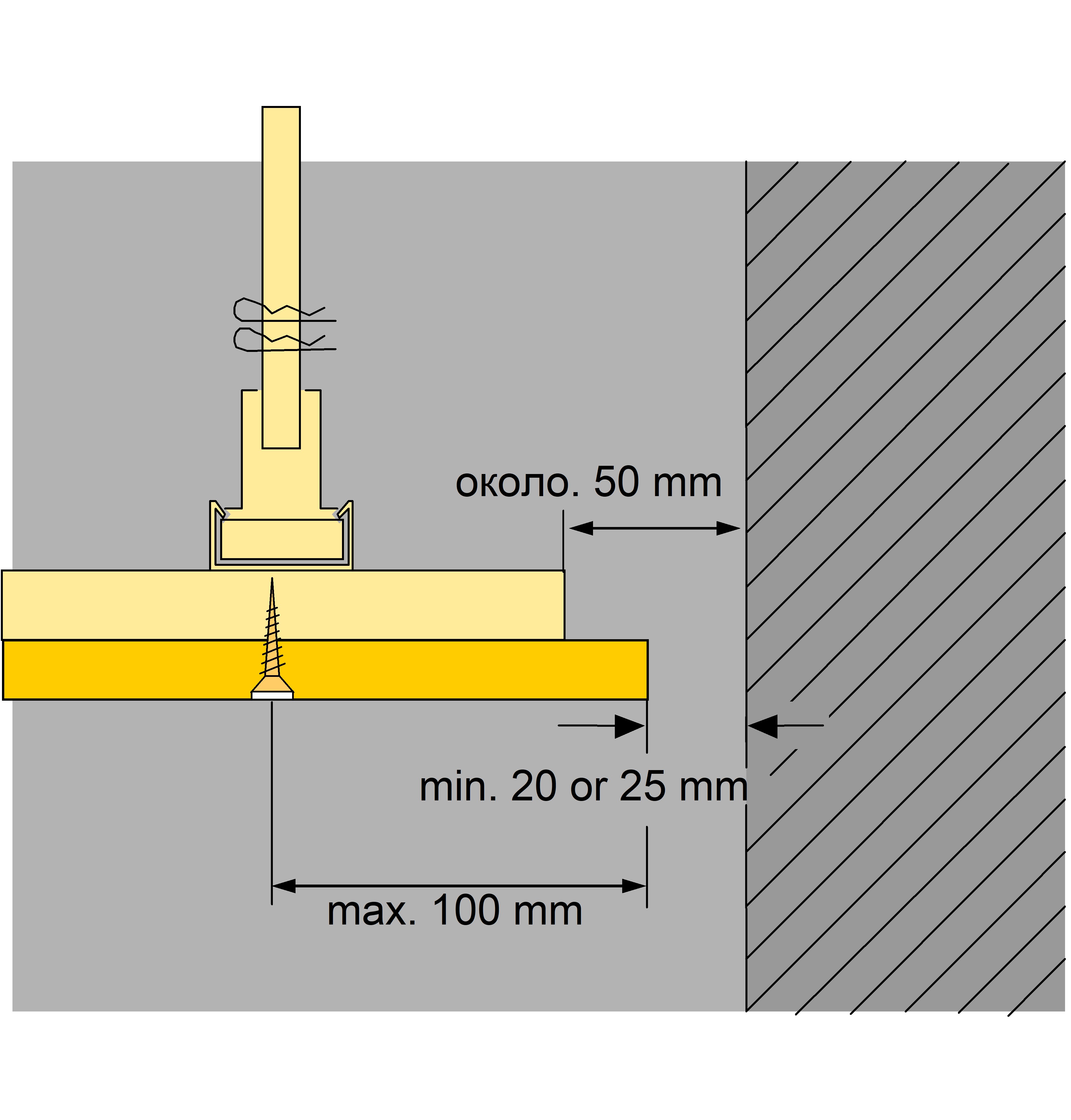

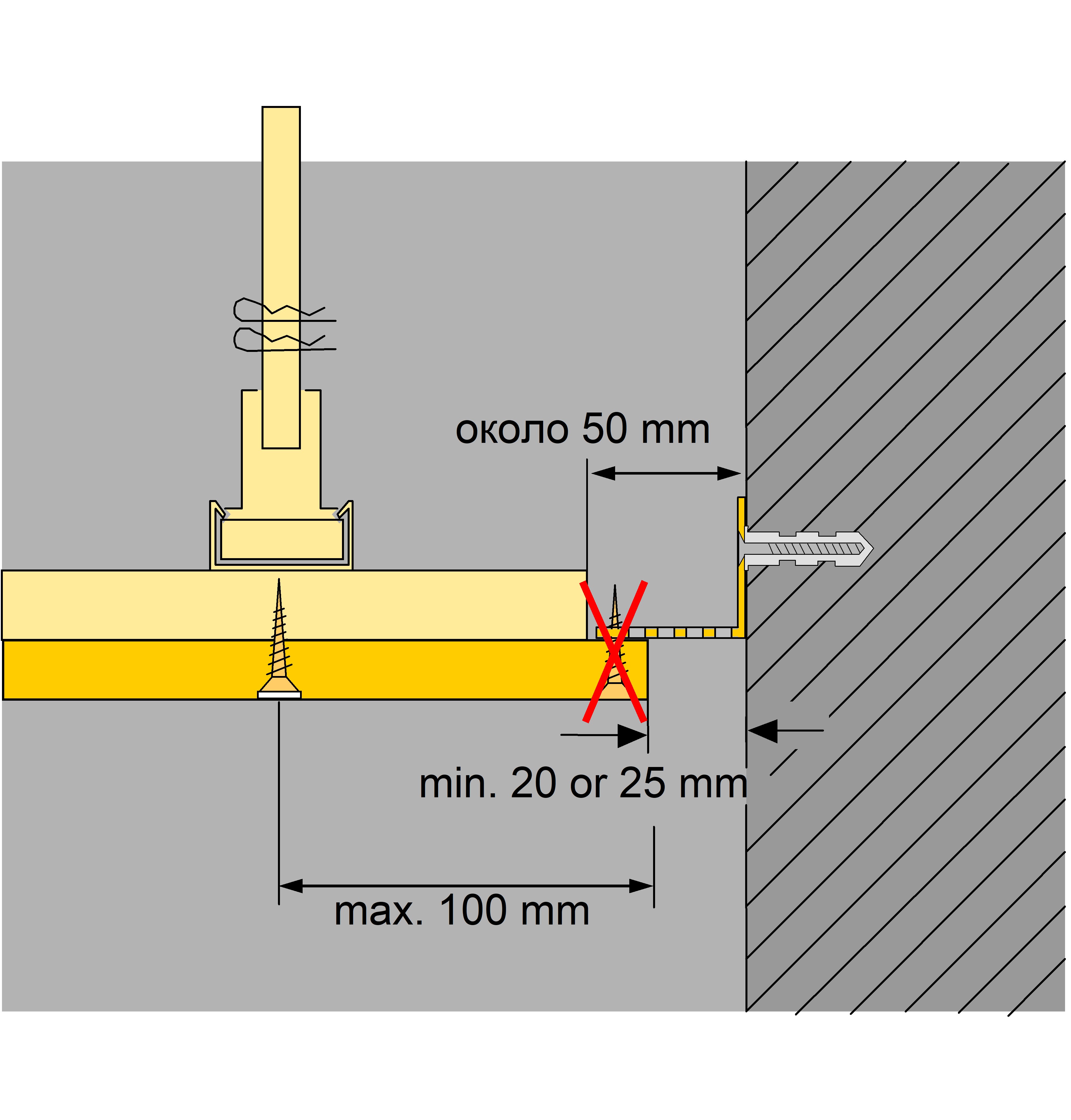

7. Примыкание к стенам

Открытый шов.

♦         Профили подконструкции не должны примыкать к стене. Необходимо делать зазор около 50 мм.

Шов между панелью и стеной при ≤ 100 mІ площади min. 20 мм

       Шов между панелью и стеной при ≥ 100 mІ площади min. 25 мм

Рисунок 7

8. Примыкание к стенам

Примыкание с использованием Г - образного профиля

♦         Профили подконструкции не должны примыкать к стене. Необходимо  делать зазор около 50 мм.

Шов между панелью и стеной при ≤ 100 mІ площади min. 20 мм

  Шов между панелью и стеной при ≥ 100 mІ площади min. 25 мм

Г - образный профиль должен быть зафиксирован только на стене, крепление к панелям не допускается.

9. Установка первой панели StoSilent Panel

♦        StoSilent Panel должны устанавливаться вдоль профилей подконструкции, как показано на Рисунке 9

♦        Установку панелей лучше начинать с середины помещения.

♦        Плиты должны быть закреплены через каждые 25- 35мм фосфатированными саморезами, по профилям.

♦        Шляпка самореза должна утапливаться в панель на 1 мм.

♦        Расстояние от края плиты должно составлять около 20 мм.

♦        StoSilent Panel имеют лицевую и обратную сторону (на обратной стороне идет маркировка).

♦        Не при каких обстоятельствах панели не должны быть закреплены к опоясывающему Г - образному профилю.

Рисунок 9

10. Установка последующих панелей

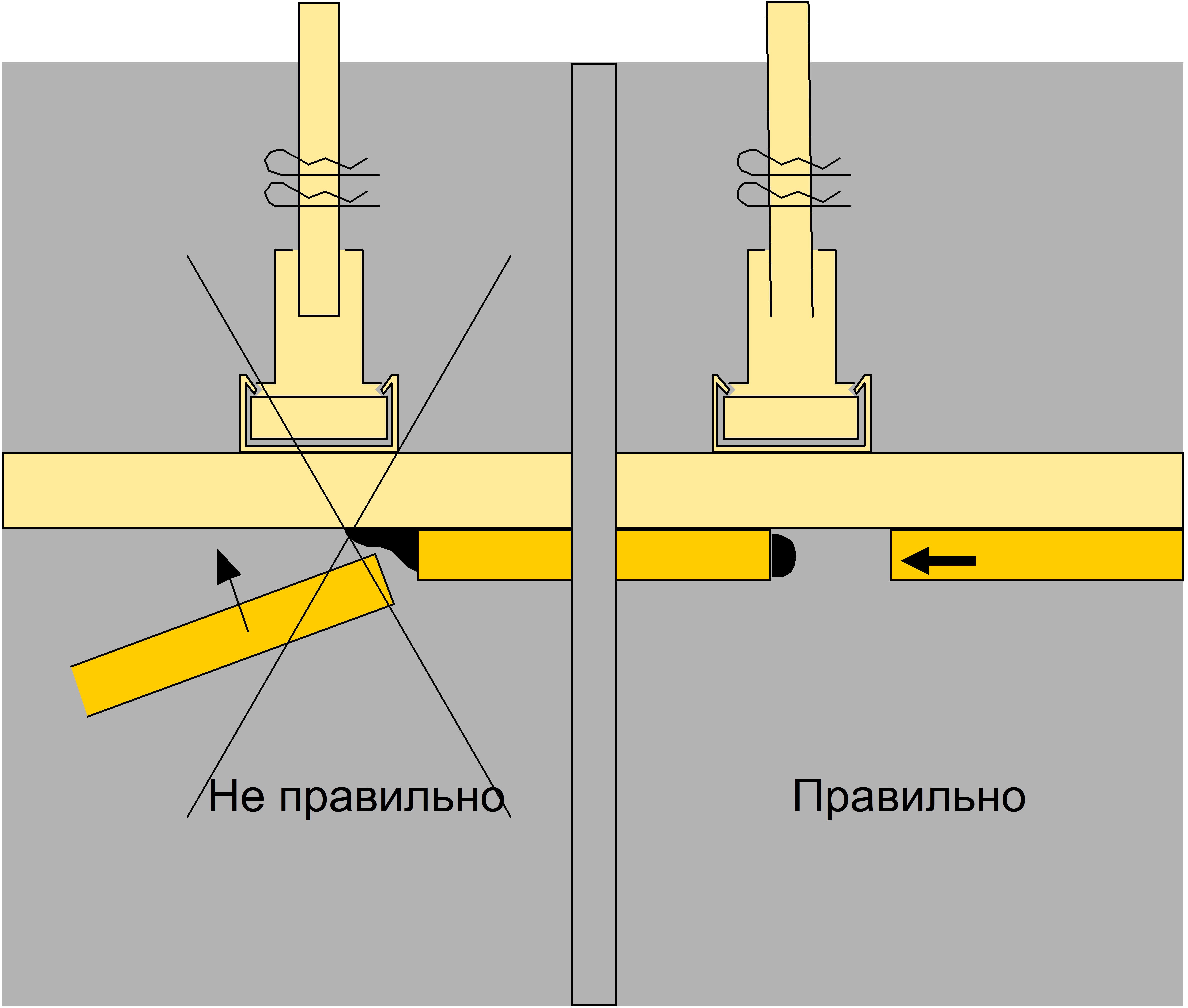

♦        Панели должны быть обязательно склеены в области торцов материалом StoSilent Fix (расход около 0.3 кг/мІ для маленьких панелей).

♦        Клей наносится на установленную плиту. Последующая плита сильно придавливается, так чтобы клей выдавился наружу.

♦        StoSilent Fix не должен попадать между панелью и подконсрукцией.

♦        Клей необходимо наносить на торец панели, в виде тонкой полоски не нанося на подконструкцию, панель прижимать, двигая по плоскости подконструкции.

Рисунок 10

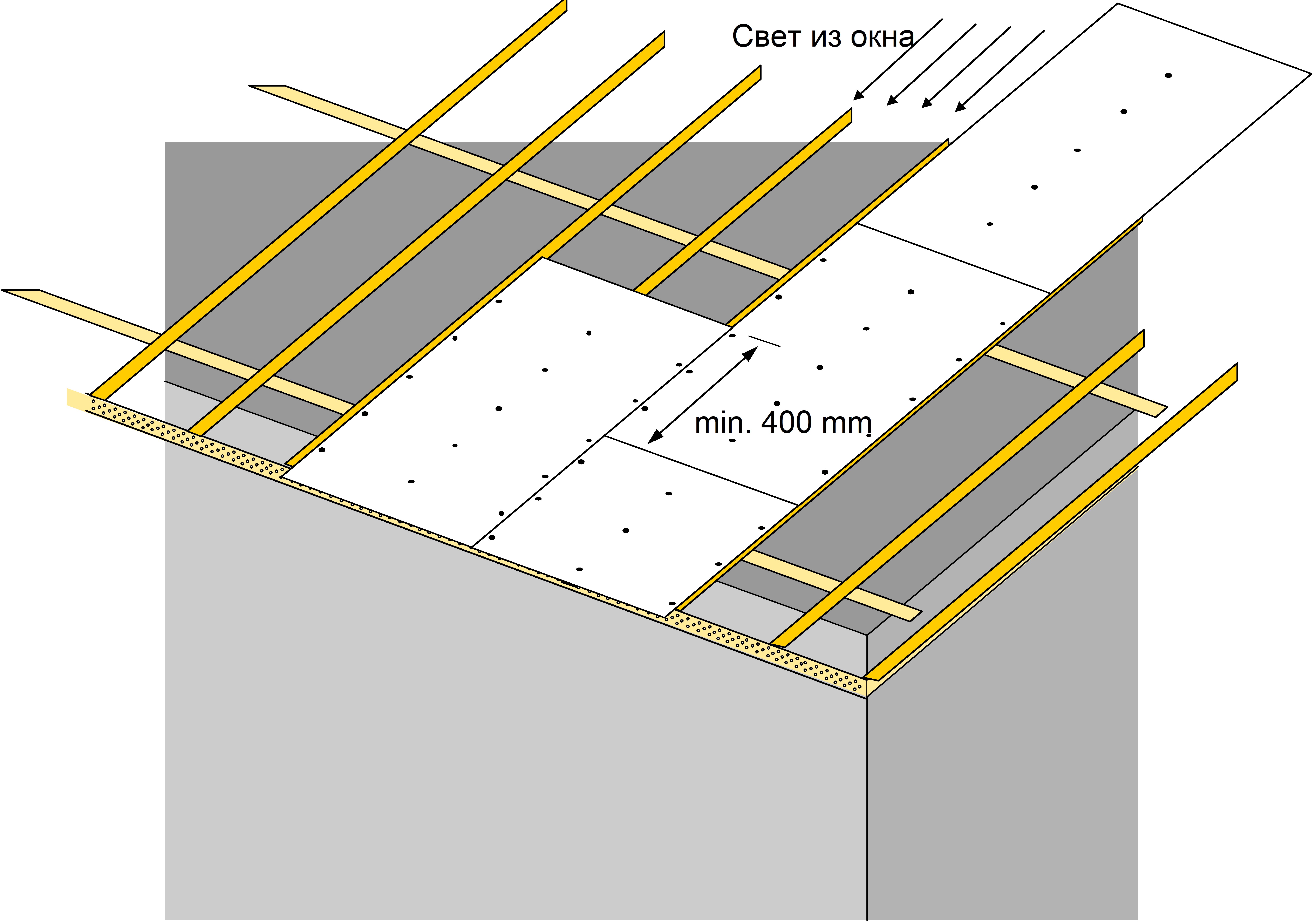

11. Продолжение монтажа

♦        StoSilent Panel необходимо устанавливать с перевязкой min 400 мм, не допускать крестообразных швов.

♦        Минимальная температура для монтажа 10o C и влажность max. 75 %.

♦        Перед началом последующих процессов необходимо дать поверхности просохнуть в течении min 24 часа

Рисунок 11

13. Выравнивание и шлифовка

♦        Выровняйте стыки (соединения, швы) и головки шурупов экономно, с помощью StoSilent Plan.

Количество используемого материала должно быть минимальным, приблизительное потребление 0.2 кг/м2

♦        После высушивания, осуществляется шлифовка потолка (перекрытия) до абсолютного уровня с наждачной доской и шлефовальной сеткой как показано на рисунке 13.

♦        На отчищенной поверхности не должно оставаться никаких выравнивающих материалов, так как из-за этого ухудшается акустическая эффективность перекрытия.

Рисунок 13

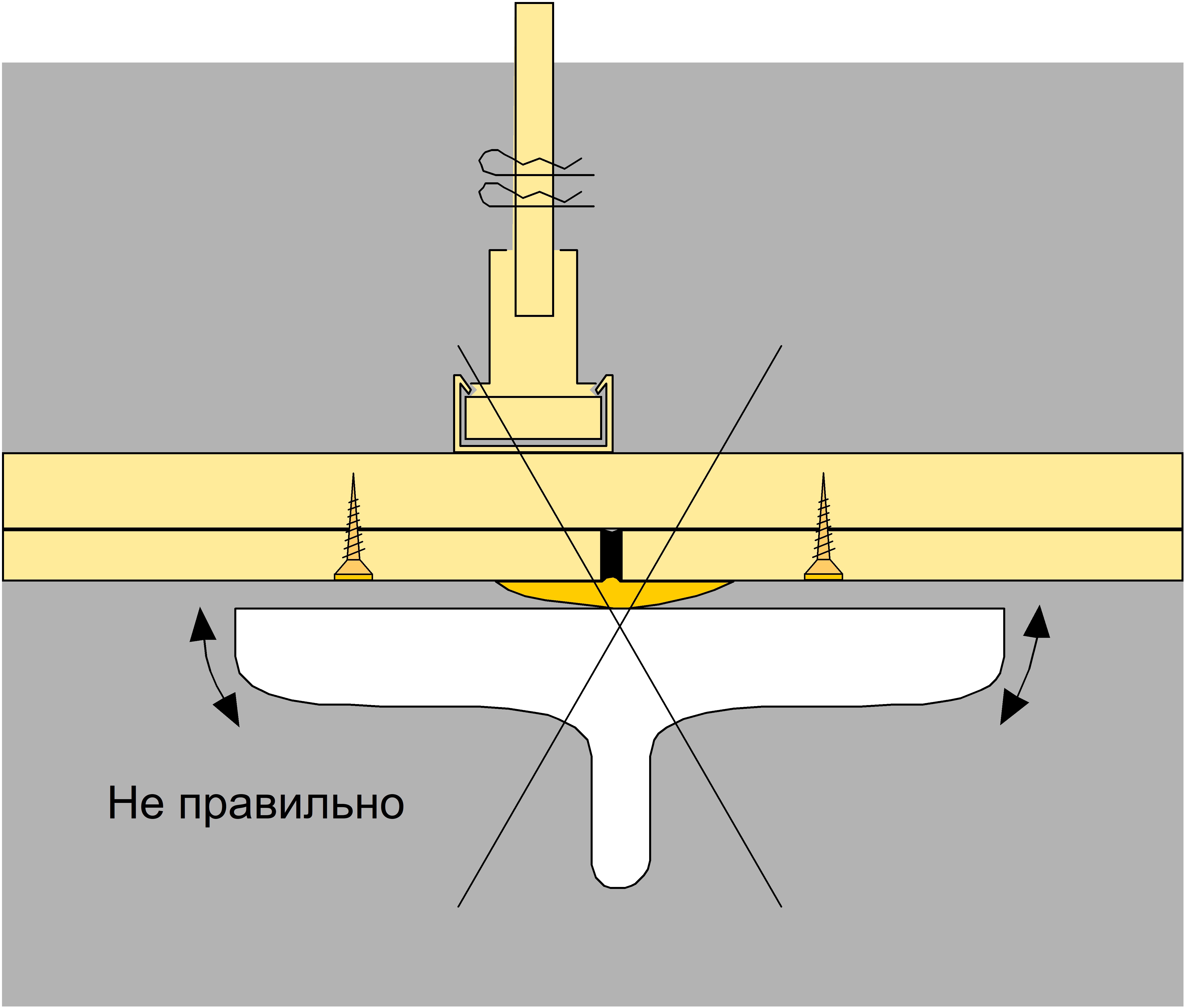

14. Проверка ровности

♦        Проверьте ровость потолка у стыков (швов) с помощью широкого нивелира  (профиля, выравнивающего приспособления) (60 см) (смотрите рисунок 14).

♦        Нивелир не должен колебаться вокруг стыков и также под ним не должно быть пустот. Рекомендуется использовать строительное освещение для того, чтобы отбрасывать свет оправы вдоль поверхности, в направлении основных источников света (например непрямое освещение, окна).

Рисунок 14

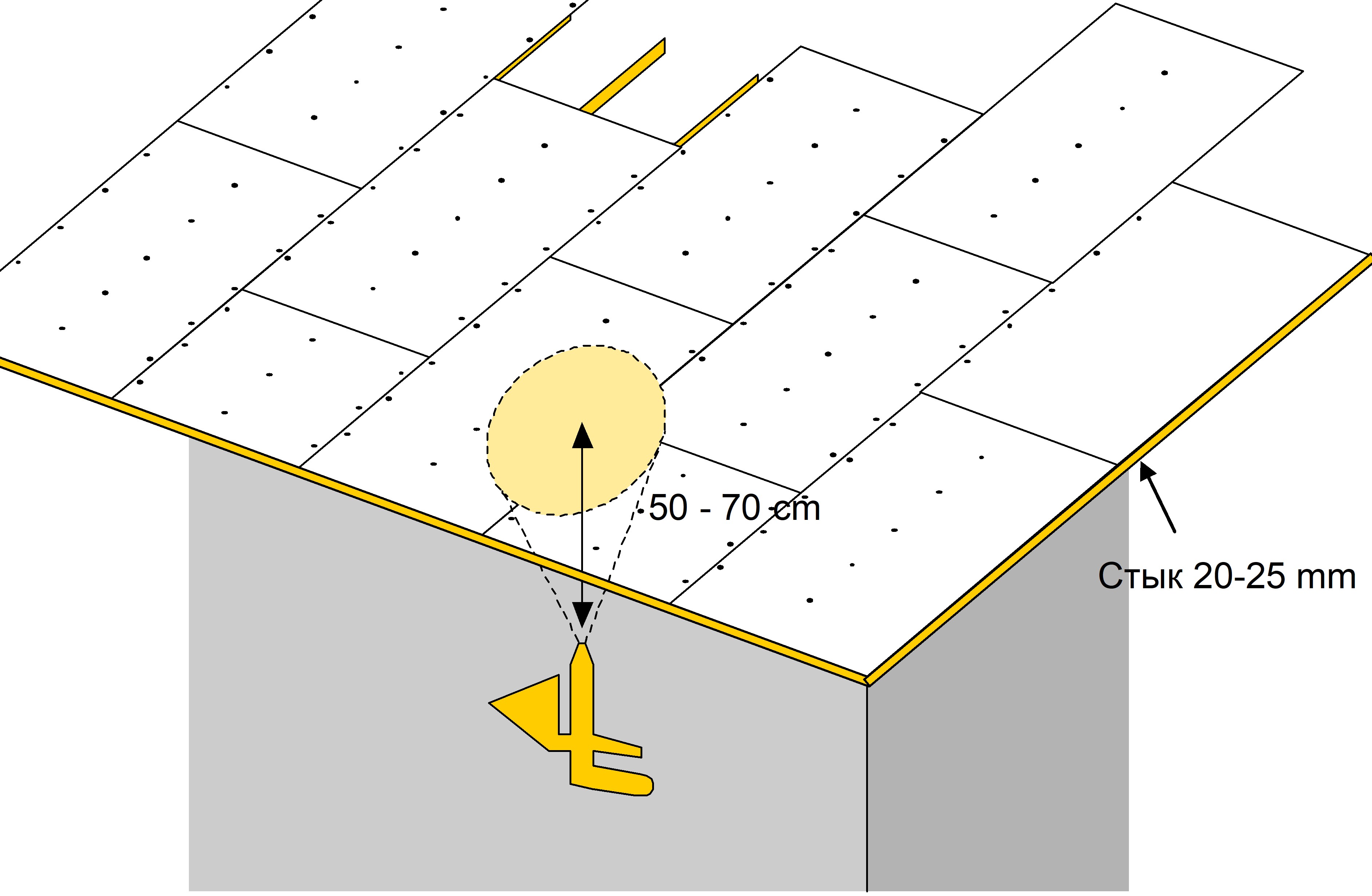

15. Завершение облицовки с использованием StoSilent Superfein

♦        Примените завершающее покрытие StoSilent Superfein с использованием  роторного насоса (например Strobot 203) или перистальтического насоса (например Inomat M8) с потоком (0 – 15 л/мин) и распылителем (размер сопла 6.5 мм)

♦        Дистанция для распыления 70 - 90 см

♦        Угол распыления 90°

♦        Или используйте бункерный распылитель (размер сопла 6 мм)

♦        Дистанция для распыления 50 - 70 см

♦        Угол распыления 90° как показано на рисунке 15

♦        Соблюдайте время высыхания (при влажности воздуха менее 70 % и температуре  + 18° C):

       минимум 5 часов между 1-м и 2-м слоями спрея

       минимум 12 часов между 2-м и 3-м слоями спрея

♦        Следите за влиянием погоды:

       - высокая влажность воздуха

       - низкие температуры

продление времени высыхания.

♦        Увеличение количества материала (1-й слой приблизительно 0.7 кг; 2-й слой приблизительно 0.9 кг; 3-й слой приблизительно. 1.2 кг)

♦        Если необходимо, примените 4-й слой.

♦        Для более подробной информации относительно StoSilent Superfein ознакомьтесь с Sto Folder.

Рисунок 15

16. Общие замечания

♦        Данное руководство по установке является кратким вспомогательным пособием.

       Дополнительная информация о подробном создании, деформационных швах, и установке экранной стены (навесного васада) даны в нашем техническом руководстве по акустике.

♦        В кратком пособии не рассматриваются все случаи сопутствующие процессу установки.

♦        Это не освобождает лицо производящее работы от ответственности за выполнение и качество работы.

♦        StoSilent Panel может быть установлена только после достижения в помощении постоянной температуры и уровня влажности.

♦        При осуществлении шагов показанных на рисунках 13 и 15, настоятельно рекомендуется носить защитные очки и респиратор.

♦        Специальные детали и документация могут быть получены от Sto Ltd по телефону [phone].

       Или от Sto AG по телефону [phone]

♦        До осуществления работ, настоятельно рекомендуется проводить тренировочные или вводные занятия.

♦        Дата: Февраль 2002
