Приближенно-усредненные парциальные величины свойств компонентов силикатных стекол (стр. 5 )

Оксид	Коэффициент	Оксид	Коэффициент
P2O5	6,7	CaO	6,0
As2O5	3,0	BaO	13,0
SiO2	3,4	ZnO	15,0
B2O3	6,6	PbO	16,0
Al2O3	2,5	Na2O	10,5
MgO	5,0	K2O	13,3

Таблица 3.3

Коэффициенты для расчета коэффициента теплопроводности стекол по Руссу

Оксид	Λ⋅103	Оксид	Λ⋅103
SiO2	3,330	BaO	0,844
B2O3	2,704	ZnO	1,555
Al2O3	1,600	PbO	0,850
Fe2O3	1,528	Na2O	0,935
MgO	2,295	K2O	0,746
CaO	1,135

Таблица 3.4

Коэффициенты для расчета коэффициента теплопроводности стекол по Шарпу

Оксид	R	S	Оксид	R	S
SiO2	130,4	0,4348	BaO	166,9	0,1408
B2O3	157,4	0,4255	ZnO	146,6	0,1695
Al2O3	195,3	0,3125	PbO	117,0	0,1000
Fe2O3	169,3	0,2584	Na2O	369,0	0,3448
MgO	116,7	0,2564	K2O	462,1	0,3448
CaO	225,6	0,2564

Расчет свойств стекла в расплавленном состоянии

Расчет поверхностного натяжения стекла

Таблица 1

Коэффициенты для расчета поверхностного натяжения расплавленных стекол по Рубенстейну

Оксид	Коэффициент для расчета по составу	Оксид	Коэффициент для расчета по составу
В масс.%	В мол.%	В масс.%	В мол.%
SiO2	3,25	3,20	CaO	4,92	4,42
GeO2	2,60	4,50	SrO	3,80	6,50
ZrO2	4,10	6,50	BaO	3,50	8,80
CeO2	4,80	13,50	ZnO	4,70	6,20
B2O3	0,23	0,26	PbO	1,20	2,70
Al2O3	5,98	10,00	CoO	4,50	5,50
ВеО	11,00	4,50	Na2O	1,27	1,29
MgO	5,77	3,85	K2O	0,00	0,00

Расчет вязкости стекла

Таблица 2.1

Константы для расчета температур, соответствующих определенной вязкости стекол, по методу

lgη	Константы формулы
A	B	C	D
3	-22,87	-16,10	6,50	1700,40
4	-17,49	-9,95	5,90	1381,40
5	-15,37	-6,25	5,00	1194,27
9	-9,19	1,57	5,34	762,50
10	-8,75	1,92	5,20	720,80
11	-8,47	2,27	5,29	683,80
12	-7,46	3,21	5,52	632,90
13	-7,32	3,49	5,37	603,40
14	-6,29	4,01	5,24	561,50

Поправки

lgη	3	4	5	9	10	11	12	13	14
Повышение тем-ры в град	9	6	5	1	1	1,5	2	2,5	3

Таблица 2.2

Данные к расчету lgη по методу Инглиша

Замещение оксида	Предел замещения	Изменение lgη при температуре в °С
900	1000	1100	1200	1300	1400
1% SiO2 1% Na2O	–	0,130	0,101	0,083	0,072	0,052	0,040
1% Na2O 1% СаО	9% СаО	0,048	0,052	0,056	0,062	0,070	0,080
1% MgO 1% CaO	1,5% MgO	0,052	– 0,007	– 0,022	0,000	0,052	0,097
1% Al2O3 1% CaO	2% Al2O3	0,020	0,090	0,025	– 0,010	– 0,024	– 0,034

Расчет электрической проводимости стекла

Метод Мазурина

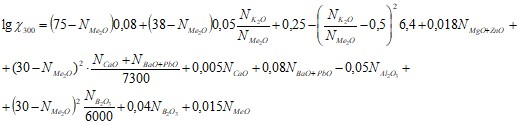

Расчет удельной электропроводности при температуре 300 °С
