Прибор приемно-контрольный охранно-пожарный "Орион-2.1А"

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ

ОХРАННО-ПОЖАРНЫЙ

"ОРИОН-2.1А"

КОД ОКП 437241

ПАСПОРТ

ААБВ.425513.002-04 ПС

Винница

СОДЕРЖАНИЕ

Введение        4 1 Назначение изделия        4 2 Основные технические данные и характеристики        5 3 Комплектность        6 4 Устройство и принцип работы        7 5 Указания мер безопасности        7 6 Подготовка прибора к работе        7 7 Порядок работы        8 8 Перечень запасных частей        9 9 Перечень запасных частей для среднего ремонта        9 10 Свидетельство о приемке        10 11 Свидетельство о перепроверке        10 12 Гарантии изготовителя (поставщика)        10 13 Сведения о ремонтах        10 14 Сведения о сервисных центрах по ремонту приборов        11 15 Сведения о сертификации        11 абаритные и установочные размеры        12 хема электрическая подключения        13

Введение

В описаниях, схемах и чертежах приняты следующие сокращенные обозначения:

ШС                – шлейф сигнализации,

ППКОП                – прибор приемно-контрольный охранно-пожарный,

УОО                – устройство оконечное объектовое,

БЗА                – блок защиты аккумулятора.

Назначение изделия
ППКОП "Орион-2.1А" (в дальнейшем – прибор) предназначен для приема изве щ ений от охранных и пожарных извещателей (шлейфов сигнализации) или других приемно-контрольных приборов, преоб­разования сигналов , выдачи извещений для непосредственного восприятия человеком.
Основные технические данные и характеристики
Информационная емкость прибора (количество контролируемых шлейфов) – 1. Информативность (количество видов извещений) прибора – 4. Виды извещений: "Питание", "Тревога", "Дежурный режим", "Снят с охраны". Оконечный элемент ШС резистор 491-3 к0м ± 1%, со­противление ШС без оконечного резистора не б олее 1 кОм, сопротивление утечки между проводами ШС и между каждым проводом ШС и "землей" не менее 20 к0м. Прибор находится в дежурном режиме со свечением  светодиода "Шлейф" на лицевой панели прибора и выносного светодиода при суммар­ном сопротивлении ШС от 2.31 к0м до 4.20 к0м. Прибор переходит в режим "Тревога" с миганием светодиода "Шлейф" на лицевой панели прибора и выносного  светодиода и включением сирены при:

суммарном сопротивлении ШС менее 2.11 к0м и более 4.40 к0м; при нарушении целостности ШС на время более 70 мс.

Режим "Тревога" снимается нажатием переключателя "Шлейф" на лицевой панели прибора. Напряжение в ШС в дежурном режиме не менее 7 В, в режиме холостого хода не более 14,2 В. Ток в ШС в дежурном режиме не менее 2 мА. Продолжительность звучания сирены 4+0,5 мин. Прибор осуществляет индикацию наличия электропитания индикатором зеленого цвета "Питание" на лицевой панели прибора. Питание прибора осуществляется от сети переменного тока на­пряжением 220 В с допустимым отклонением +10%/-15% с частотой 50±1 Гц, и/или резервного аккумулятора напряжением 12 В ±10 %. Время работы от встроенного аккумулятора емкостью 1,2 Aч  в дежурном режиме при наличии пожарных ШС - не менее 24 часа; в режимах "Пожар", дежурном без пожарных ШС, "Тревога" - не менее 4 часов. Для заряда аккумулятора в приборе предусмотрена цепь  заряда с током не менее 60 мА. Прибор функционирует в режиме УОО (прибор при восстановлении ШС переходит в дежурный режим автоматически и не зависит от положения JP1 и кнопки «Шлейф») при установленной в положение «0» перемычки JP2, и в режиме ППКОП (прибор при восстановлении ШС переходит в дежурный режим по нажатию кнопки "Шлейф") при установленной в положение «1» перемычки JР2. В режиме ППКОП при установленной в положение «1» перемычке JР1 сирена включается с задержкой 45+5 с. При установленной в положение «0» перемычке JР1 сирена включается без задержки. Установка прибора в режим "Самоохрана" осуществляется по тактике с "Задержкой на выход", совмещенной с тактикой с "Открытой дверью". Время задержки 90 ±10 с. Прибор имеет выход для подключения внешнего светодиода, который дублирует работу светодиода на лицевой панели прибора. Мощность, потребляемая прибором во всех режимах, не более 10 ВА. Ток, потребляемый прибором, от резервного аккумулятора во всех режимах работы без учета потребления внешних извещателей и сирены не более 60 мА. Ток для питания извещателей в дежурном режиме при наличии пожарных ШС – 15 мА, в режиме "Пожар", дежурном без пожарных ШС, "Тревога" – 180 мА. Общая нагрузка по выходу "12 В"-не менее 180 мА и может быть распределена между питанием извещателей и сиреной в любом соотношении. При наличии аккумулятора максимальный ток сирены может быть увеличен до 350 мА.  Прибор рассчитан на непрерывную круглосуточную работу в диапазоне температур окружающего воздуха от +5 до +40°С, отно­сительной влажности до 95 % при температуре +30°С. Габаритные размеры, мм не более: ППКОП -190х170х60. Средний срок службы прибора - не менее 10 лет.

2.22 Корпус прибора изготовлен из негорючего  пластика ABS VH-0810 «Starex» (класс горючести V-0 по методу UL94), применение которого согласовано с Госпожбезопасности МЧС Украины (исх. №17/3/3  от 01.01.2001 г).

2.23 Масса, не более 0,6 кг.

Комплектность

Состав прибора соответствует таблице 1.

Таблица 1

№ п/п	Наименование	Обозначение	Кол.	Примеч.
1	ППКОП "Орион-2.1А"	ААБВ.425513.002-04	1
2	Паспорт ППКОП "Орион-2.1А"	ААБВ.425513.002-04 ПС	1
3	Комплект ЗИП	1	(согласно раздела 8)
4	Комплект ЗИП для среднего ремонта	1	*, (согласно раздела 9)
5	Блок защиты аккумулятора БЗА с паспортом	ААБВ.425592.001	1	*
6	Аккумулятор	NP1,2-12 YUASA	1	*

* Поставляется по отдельному заказу.

Устройство и принцип работы
Прибор состоит из следующих функциональных узлов: питания, микроконтроллера, выходного ключа сирены. Микроконтроллер осуществляет диагностику ШС, формирование извещений "Тревога" с выдержкой времени не менее 2 сек. БЗА обеспечивает защиту аккумулятора от глубоко разряда. Указания мер безопасности
Следует помнить, что в рабочем состоянии прибора к клеммам сеть ~220В подводится опасное для жизни напряжение. Установку, снятие и ремонт прибора необходимо производить только при выключенных напряжениях питания. Соблюдайте правила пожарной безопасности.
Подготовка прибора к работе
Конструкция устройства обеспечивает возможность его использования в настенном расположении. На основании корпуса ППКОП (приложение А) имеются два отверстия для его навешивания на шурупы и отверстие для фиксации третьим шурупом на стене. БЗА конструктивно устанавливается без креплений в самом приборе. Электрические соединения при установке осуществляются в соответствии со схемой электрической подключения (Приложение Б). Прибор может функционировать в режиме УОО или ППКОП.

Внимание! Для считывания состояния перемычек необходимо выключить и включить питание.

Установка и подготовка к работе БЗА производится в соответствии с паспортом на него.

Программирование прибора выполняется в соответствии с положением (см. табл.2) перемычек JР1 и JР2.

Таблица 2 – Программирование прибора.

Режим	JР2	JР1
УОО	Положение «0»	-------
ППКОП	Положение «1»	Положение «1» задержка на вход 45 с.
Положение «0» задержка на вход 0 с.

В режиме ППКОП время задержки на выход равно 90 сек. или 10 сек. после нарушения и восстановления ШС.

После окончания установки всех составных частей прибора произвести проверку его работоспособности, т. е. убедитесь, что он обес­печивает: переход в "Дежурный режим"; выдачу извещения "Тревога" как при обрыве, так и при коротком замыкании сигнальной цепи, работоспособность от аккумулятора. Опломбировать прибор (при необходимости).
Порядок работы
Порядок работы материально-ответственного лица или вла­дельца квартиры на охраняемом объекте зависит от режима работы изделия: режим ППКОП, режим УОО. При постановке объекта под охрану в ре­жиме ППКОП, выполняются следующие операции:

а) Нажатием кнопки на лицевой панели поставить прибор под охрану, светодиод "Шлейф" перейдет в прерывистый режим свечения, начнется отсчет времени на выход.

б) В течение времени задержки на выход  покинуть помещение и закрыть входную дверь.

в) По истечении  времени задержки на выход 90 cек. или через 10 сек. после нарушения и восстановления ШС, выносной светодиод должен светиться непрерывным светом, что свидетельствует о переходе прибора в режим  "Самоохрана".

При снятии объекта с охраны произ­вести на объекте следующие операции:

а) произвести вскрытие объекта, что вызовет мигание светодиода "Шлейф" и выносного светодиода, начнется отсчет времени задержки на вход, если JP1 установлено в положение «1». Если JP1 установлен в положение «0», сирена  включится без задержки.

б) нажать кнопку  "Шлейф" – светодиод “Шлейф” и выносной светодиод не должны светиться, сирена должна выключиться.

В режиме УОО (перемычка JP2 в положении «0») прибор переходит в режим "Тревога" с включением сирены без задержки при нарушении ШС и автоматически переходит в дежурный режим при восстановлении ШС.

Перечень запасных частей

Таблица 3

Наименование	Количество
Резистор 491-3кОм±1%	1
Предохранитель ВП2Б-1-0.125А	1
Светодиод  L53HD	1

Перечень запасных частей для среднего ремонта

Таблица 4

Наименование	Количество
Трансформатор ТП6-04	1
Микросхема PIC16CE625-041/P (or21a-1)	1
Транзистор BD679	2
Диод LL4448	2

Свидетельство о приемке

ППКОП «Орион-2.1А» ААБВ.425513.004-02 версия программы or21а-1 соответствует техническим условиям ТУ У 19360971.003-97 и признан годным для эксплуатации.   Заводской номер прибора указан в правом верхнем углу на титульной странице.

Дата выпуска, штамп ОТК:

11 Свидетельство о перепроверке

Прибор, находящийся на складе НПП «АДТ» более 6 месяцев, подлежит перепроверке.

Дата перепроверки  ____________

Представитель ОТК предприятия  ________________ М. П.

Гарантии изготовителя (поставщика)

Предприятие-изготовитель гарантирует соответствие прибо­ра требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования, хранения, установленных техническими условиями предприятия-изготовителя. Устанавливается срок гарантии 12 месяцев с момента установки на эксплуатацию, но не б олее 18 месяцев со дня отгрузки в адрес по­требителя.

Сведения о ремонтах

Ремонт прибора осуществляется предприятием-изготовителем или сервисным центром. Бесплатно производится ремонт приборов, в которых не истек срок гарантии и которые эксплуатировались в соответствии с эксплуатационной документацией на прибор. На ремонт прибор высылается предприятию-изготовителю или сервисному центру с письмом, в котором должны быть указаны:

характер неисправности; место установки прибора; контактный телефон и контактное лицо по вопросам ремонта.

Сведения о сервисных центрах по ремонту

приборов

1) г. Запорожье и Запорожская область:

- , ,

2) г. Луганск и Луганская область:

- ЧП Сервисный центр «Система», ,

Сведения о сертификации

14.1 Прибор приемно-контрольный охранно-пожарный «Орион-2.1А» соответствует требованиям государственных стандартов и имеет сертификат соответствия № UA1.018.0070341-04 от 16.09.04 г. срок действия до 30.08.09 г. Государственный центр сертификации средств охранного назначения, 01001, г. Киев-1, .

14.2 Система Управления Качеством «АДТ» сертифицирована в Системе сертификации УкрСЕПРО на соответствие ДСТУ ISO 9001-2001. Сертификат № UA2.011.1254 от 01.01.2001 г. срок действия до 30.08.2009 г.

Приложение А

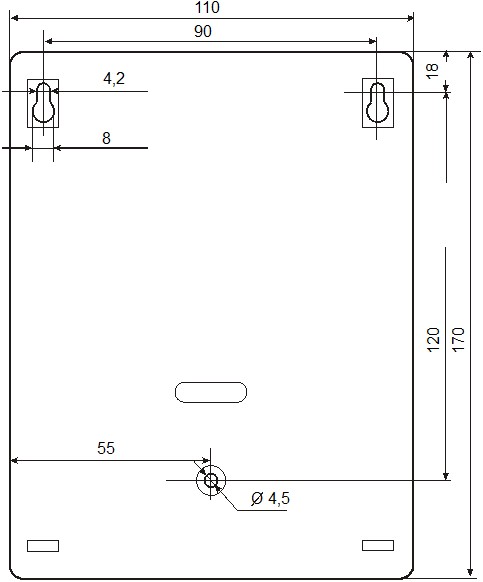

Габаритные и установочные размеры

Приложение Б

Схема электрическая подключения
