Отводы гнутые из трубы ВГП ГОСТ 3262-75


Основные характеристики отводов гнутых

Ду, мм

Тип присоединения – под приварку

От 15 до 40

Температура рабочей среды - до 175 °С

РN (Py) до 16 МПа

Рабочая среда - вода, пар, газ

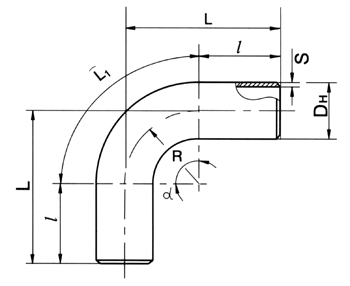

Условный проход DN, мм

Радиус R, мм

Толщина стенки S, мм

Масса m, мм

Длина L не менее, мм

15

55

2,8

0,18

70

20

80

2,8

0,33

100

25

85

3,2

0,48

100

32

135

3,2

0,93

150

40

135

3,5

1,15

150
