Сборка AktivPuls Silicon Pro

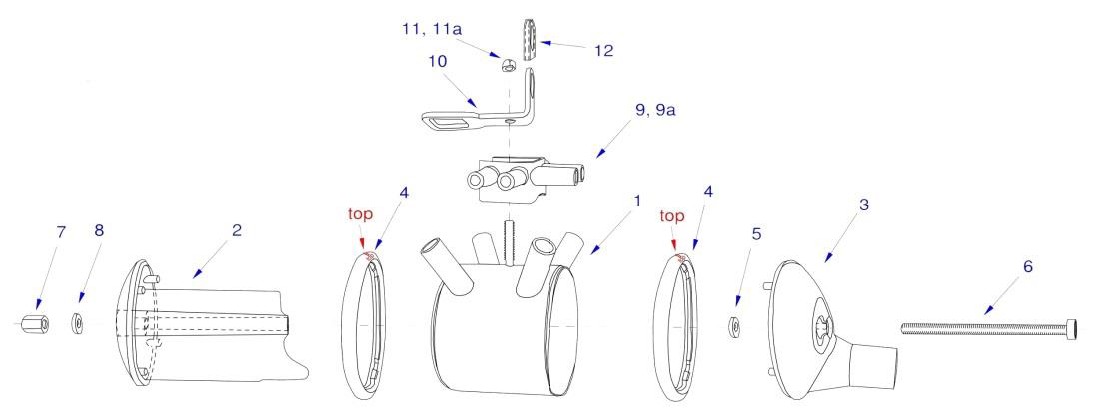

Сборка коллектора

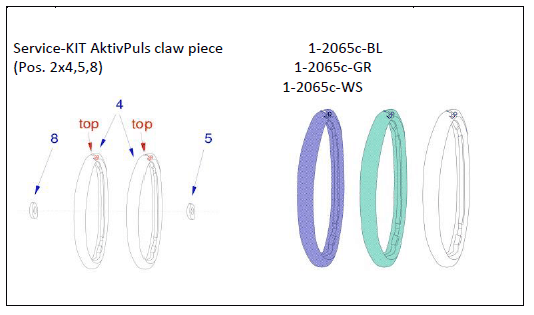

Пожалуйста, всегда меняйте уплотнительное кольцо после демонтажа коллектора. Установите уплотнительное кольцо (поз. 4) обозначением “top” вверх. Закрутите винт с внутренней головкой с крутящим моментом приблизительно 5 Нм до тех пор, пока белая шайба не прижмется к крышке. После трех дней, пожалуйста, проверьте прочность и затяните винт с внутренней головкой.
Поз. | Запчасти AktivPuls | Артикул | Поз. | Запчасти AktivPuls | Артикул | ||
1 | Корпус коллектора нержавеющий |
| 7 | Крепление шестигранное s/s M6 |
| ||
2 | Крышка прозрачная с молокопроводом |
| 8 | Резиновый диск, черный |
| ||
3 | Крышка с большой выходной трубкой |
| 9 | Распределитель пульсаций |
| ||
4 | Уплотнительное кольцо, синее |
| 10 | Монтажная петля угловая BS |
| ||
4 | Уплотнительное кольцо, зеленое |
| 11 | Стопорная гайка M6 V2A |
| ||
4 | Уплотнительное кольцо, белое |
| 12 | Защитная крышка для монтажной пластины AktivPuls |
| ||
5 | Шайба 12/3, белая |
| дополнительно: | ||||
6 | Винт с внутренней головкой VA M6х100 |
| 13 | Шестигранный ключ 5мм |
|
Коллектор в сборе:
1-8009C-BL 1-8009C-GR 1-8009C-WS
Сборка AktivPuls® Silicon Pro Liner – with „Clear-Cap“

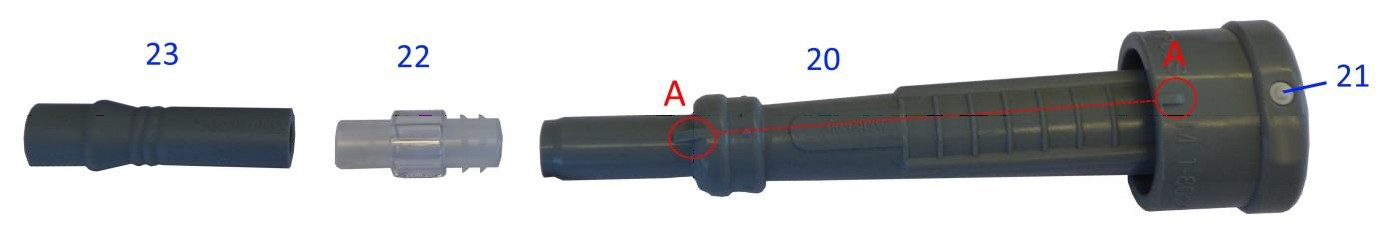

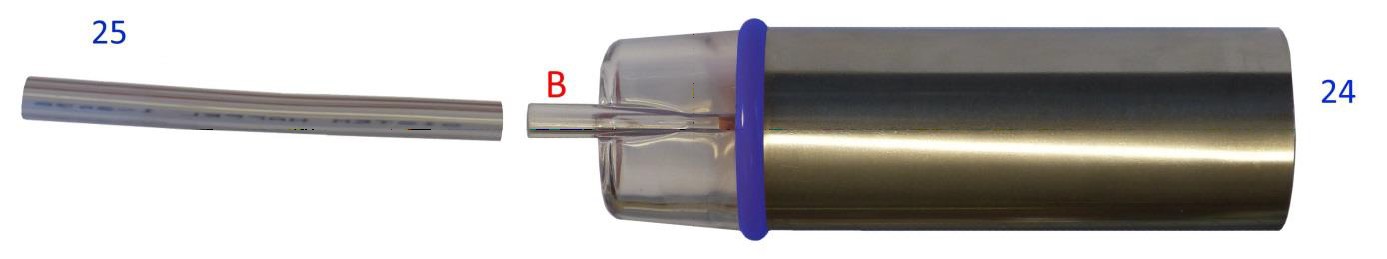

Резина Silicon Pro легко вставляется в доильный стакан. Перед установкой положите резиновые части в горячую воду (40-50o). Форсунка Smart Air (21) должна быть размещена на одной линии с трубкой доильного стакана (В). Соедините резину (20+22+23) с коротким молочным шлангом.
Обе метки (А) на резине Silicon Pro должны быть расположены на прямой линии и не должны быть скручены после установки. Используйте стекло для контроля потока молока таким образом, чтобы соединяемые части были натянуты.
Внимание! Не используйте никаких смазок.
Резина с контролем потока молока Поз. 20-23 | Артикул | Резина без контролея потока молока Поз. 20-21 | Артикул |
Резина AktivPuls Silicon Pro – S Размер соска 19-23 мм, головка 55 мм | 1-8019-SA | Резина AktivPuls Silicon Pro – S Размер соска 19-23 mm, головка 55mm | 1-8019-S |
Резина AktivPuls Silicon Pro - M Размер соска 21-25 мм, головка 55 мм | 1-8022-SA | Резина AktivPuls Silicon Pro - M Размер соска 21-25 мм, головка 55 мм | 1-8022-S |
Резина AktivPuls Silicon Pro - L Размер соска 23-27 мм, головка 64 мм | 1-8025-SA | Резина AktivPuls Silicon Pro - L Размер соска 23-27 мм, головка 64 мм | 1-8025-S |
Резина AktivPuls Silicon Pro - XL Размер соска 25-30 мм, головка 64 мм | 1-8026-SA | Резина AktivPuls Silicon Pro - XL Размер соска 25-30 мм, головка 64 мм | 1-8026-S |
Поз. | Запчасти AktivPuls | Артикул | Поз. | Запчасти AktivPuls | Артикул |
21 | Инжектор Smart-Air | 1-8029 | 24 | Доильный стакан AktivPuls с синим кольцом | 1-8046c-BL |
22 | Стекло для контроля потока молока | 1-2060 | 24 | Доильный стакан AktivPuls с зеленым кольцом | 1-8046c-GR |
23 | Короткий молочный шланг Silicon Pro, резиновый для стекла для контроля потока молока | 1-2061HD | 24 | Доильный стакан AktivPuls с белым кольцом | 1-8046c-WS |
25 | Воздушный шланг, 6 мм | 1-8038 |
Сборка AktivPuls® Silicon Pro Liner – without „Clear-Cap“ – complete stainless

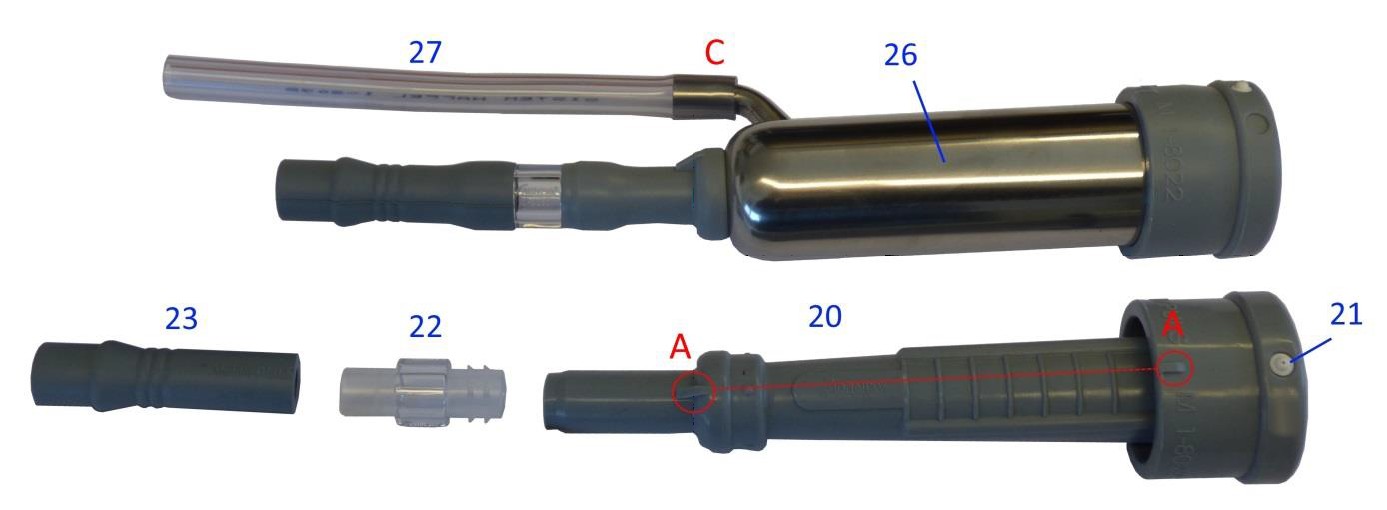

Резина Silicon Pro легко вставляется в доильный стакан (26). Перед установкой положите резиновые части в горячую воду (40-50o). Форсунка Smart Air (21) должна быть размещена на одной линии с трубкой доильного стакана (С). Соедините резину (20+22+23) с коротким молочным шлангом. Обе метки (А) на разине Silicon Pro должны быть расположены на прямой линии и не должны быть скручены после установки.
Внимание! Не используйте никаких смазок.
Резина с контролем потока молока Поз. 20-23 | Артикул | Резина без контролем потока молока Поз. 20-21 | Артикул |
Резина AktivPuls Silicon Pro – S Размер соска 19-23 мм, головка 55 мм | 1-8019-SA | Резина AktivPuls Silicon Pro – S Размер соска 19-23 mm, головка 55mm | 1-8019-S |
Резина AktivPuls Silicon Pro - M Размер соска 21-25 мм, головка 55 мм | 1-8022-SA | Резина AktivPuls Silicon Pro - M Размер соска 21-25 мм, головка 55 мм | 1-8022-S |
Резина AktivPuls Silicon Pro - L Размер соска 23-27 мм, головка 64 мм | 1-8025-SA | Резина AktivPuls Silicon Pro - L Размер соска 23-27 мм, головка 64 мм | 1-8025-S |
Резина AktivPuls Silicon Pro - XL Размер соска 25-30 мм, головка 64 мм | 1-8026-SA | Резина AktivPuls Silicon Pro - XL Размер соска 25-30 мм, головка 64 мм | 1-8026-S |
Поз. | Запчасти AktivPuls | Артикул | Поз. | Запчасти AktivPuls | Артикул |
21 | Инжектор Smart-Air | 1-8029 | 26 | Доильный стакан AktivPuls, нержавеющий | 1-2035 |
22 | Стекло для контроля потока молока | 1-2060 | 27 | Воздушная трубка, 7,5 мм | 1-2038 |
23 | Короткий молочный шланг Silicon Pro, резиновый для стекла для контроля потока молока | 1-2061HD |
