ГОСТ 2.309–73 устанавливает обозначение шероховатости поверхностей и правила нанесения их на чертежах изделий.

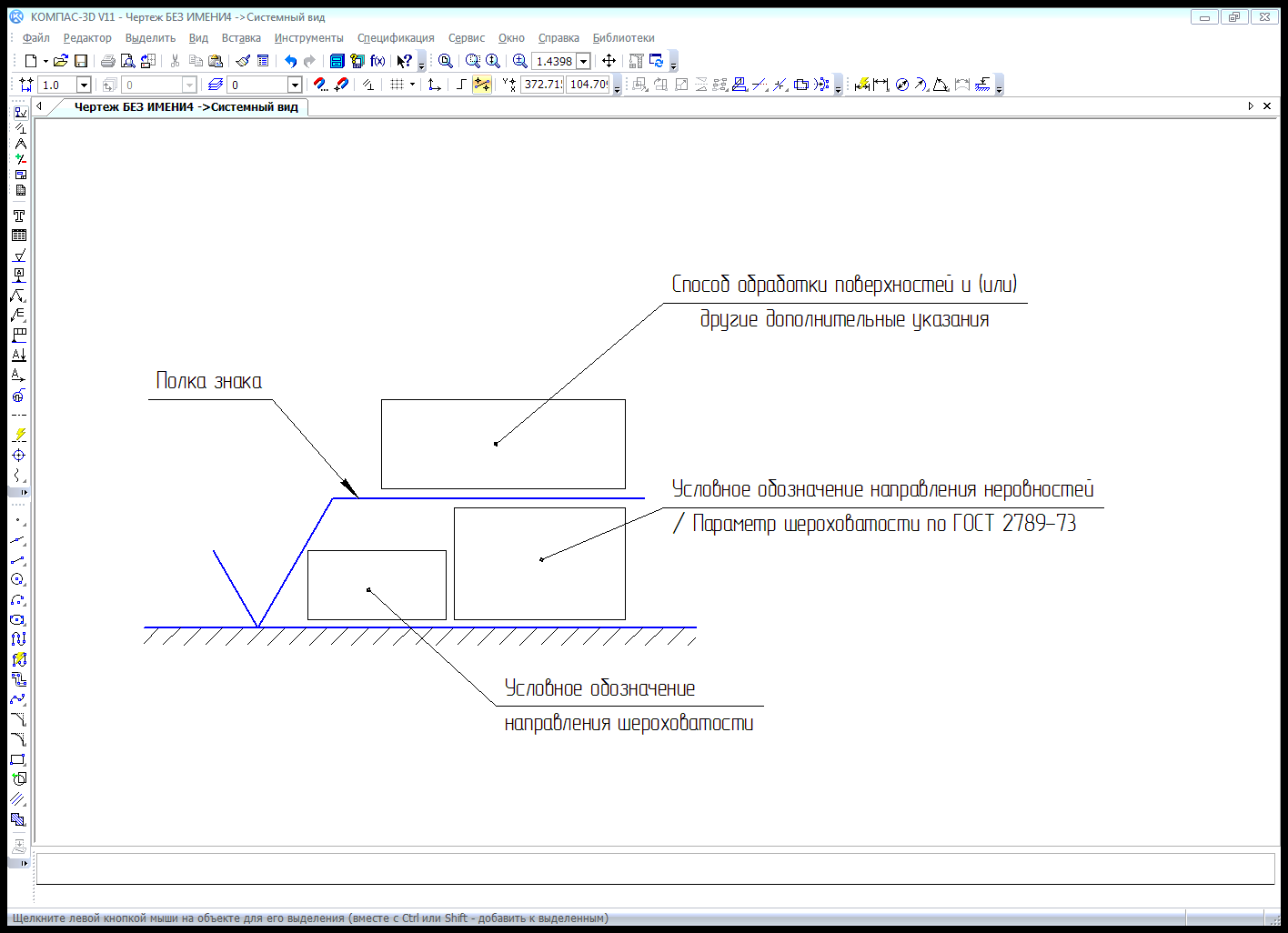

Структура обозначения шероховатости поверхности (рис. 1).

Рис. 1

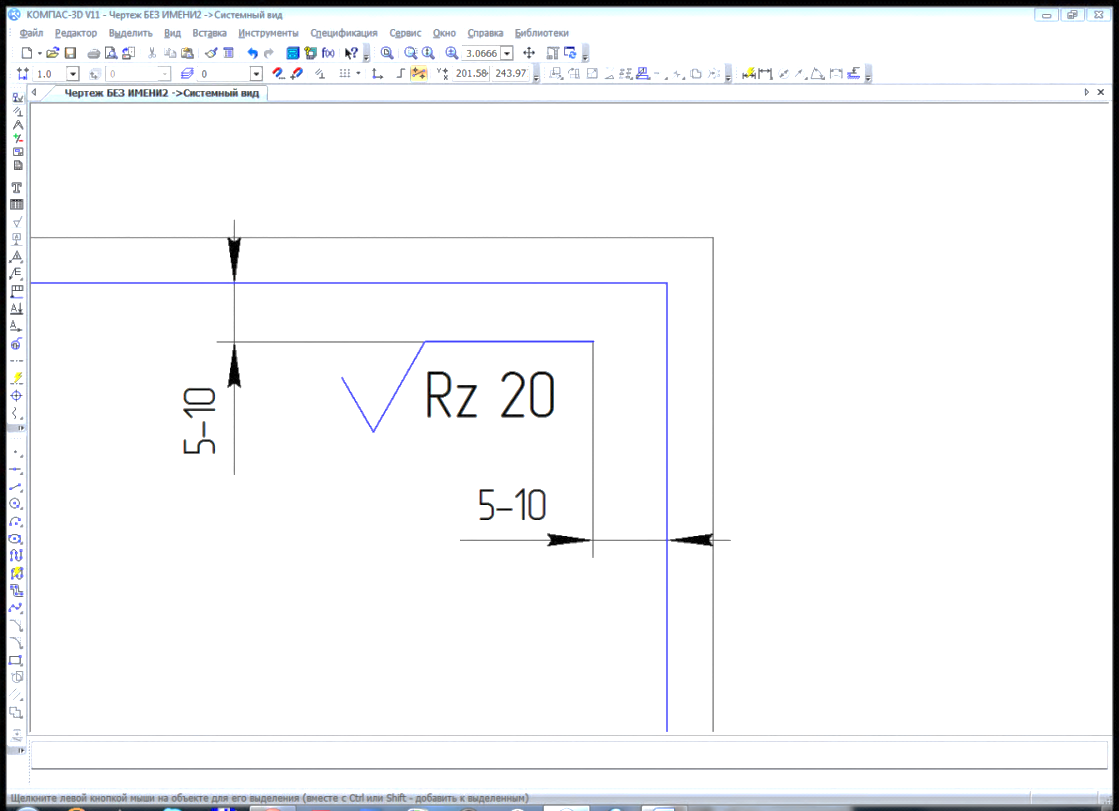

При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображение не наносят (рис. 2).

Рис. 2

Шероховатость поверхности зависит от свойств обрабатываемого материала, от инструмента, которым ведется обработка поверхности, а также от технологического процесса и режима выполнения той или иной операции обработки.

7.4. Правила нанесения на чертежах надписей,
технических требований и таблиц

Чтобы быстро ориентироваться в чертежах, быстро прочитывать их, необходимо знать, в каком месте чертежа размещают текстовые технические указания.

ГОСТ 2.316–68 устанавливает правила нанесения надписей, технических требований и таблиц на чертежи изделий.

Кроме изображения предмета с размерами и предельными отклонениями, чертеж может содержать:

– текстовую часть, состоящую из технических требований и (или) технических характеристик;

– надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия;

– таблицы с размерами и другими параметрами, техническими требованиями, условными изображениями и т. д.

Текстовую часть, надписи и таблицы включают в чертеж в тех случаях, когда содержащиеся в них данные, указания и разъяснения невозможно или нецелесообразно выразить графически или условными обозначениями.

Содержание текста и надписей должно быть точным, кратким, четко определяющим сущность их содержания.

В надписях на чертежах не должно быть сокращенных слов, за исключением общепринятых, а также установленных в стандартах. Около изображений на полках линий выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета.

Текстовую часть, помещенную на поле чертежа, располагают над основной надписью. Между текстовой частью и основной надписью не допускается помещать изображения, таблицы и т. п. Таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его и выполняют по ГОСТ 2.105–95.

Технические требования на чертеже излагают, группируя вместе однородные и близкие по своему характеру требования, по возможности, в следующей последовательности:

– требования, предъявляемые к материалу, заготовке, термической обработке и свойствам материала готовой детали, указание материалов-заменителей;

– размеры, предельные отклонения размеров, формы и взаимного расположения поверхностей, массы и т. п.;

– требования к качеству поверхностей, указания об их отделке, покрытии;

– зазоры, расположения отдельных элементов конструкции;

– требования, предъявляемые к настройке и регулированию изделия;

– другие требования к качеству изделий;

– условия и методы испытания;

– указания о маркировке и клеймлении;

– правила транспортирования и хранения;

– особые условия эксплуатации;

– ссылки на другие документы, содержащие технические требования, распространяющиеся на данное изделие, но не приведенные на чертеже.

7.5. Оформление пояснительной записки

Текст пояснительной записки к дипломной работе необходимо набирать с одной стороны листа на белой бумаге формата А4.

Текст работы следует формировать, соблюдая следующие правила:

1. Поля: верхнее – 20 мм, нижнее – 20 мм, левое – 30 мм, правое – 10 мм. При таких полях каждая страница должна содержать приблизительно 30–40 строк по 60 знаков. Предусмотрите в тексте переносы по слогам.

2. На странице не должно быть свободного места, за исключением случаев, когда далее начинается новый раздел. Строка также не может  быть полупустой, она печатается до самых полей, если за ней не идёт текст с красной строки.

3. С новой страницы печатаются введение, разделы, заключение и список литературы.

4. Страница не может заканчиваться заголовком или предложением, в конце которого стоит двоеточие.

5. Абзац – выравнивание по ширине; первая строка – отступ 1,25 см, межстрочный интервал – одинарный.

6. Шрифт: TimesNewRoman; начертание – обычный; размер – 14; подчеркивание – нет.

7. Нумерация страниц: вверху по середине листа.

8. Насыщенность букв и знаков должна быть равномерной в пределах строки, страницы и всего текста.

9. Особое внимание следует уделить правилам оформления дефиса, тире и соединительного тире:

– дефис никогда не выделяется пробелами: инженерно-технический;

– тире обязательно выделяется пробелами с обеих сторон: «Цель ВКР – нахождение новых конструкторских решений»;

– соединительное тире также не выделяется пробелами: 2008–2009 гг.

Точка, запятая, двоеточие, точка с запятой, восклицательный и вопросительный знаки, знак процента, градуса, минуты, секунды не отделяются от предшествующего слова или цифр.

Литература

1. Правила выполнения курсовых и дипломных проектов : метод. указания / сост. и др. – Абакан, 2010.

8. ОРГАНИЗАЦИЯ РАБОТ
ПО ДИПЛОМНОМУ ПРОЕКТИРОВАНИЮ
И ЗАЩИТА ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ

1. Дипломное проектирование (выполнение выпускных квалификационных работ) является заключительным этапом обучения студентов в вузе и имеет своей целью:

– систематизацию, закрепление и расширение теоретических и практических знаний по специальности и применение этих знаний при решении конкретных научных, технических, экономических и производственных задач, а также задач культурного строительства;

– развитие навыков ведения самостоятельной работы и овладение методикой исследования и экспериментирования при решении разрабатываемых в дипломной работе проблем и вопросов;

– выяснение подготовленности студентов для самостоятельной работы в условиях современного производства, прогресса науки, техники и культуры.

Следует иметь четкое представление о том, что за принятые в ВКР решения и за правильность и обоснованность всех данных отвечает студент – автор ВКР.

2. Тематика ВКР  должна быть актуальной, соответствовать современному состоянию и перспективам развития науки и техники. При выборе тематики рекомендуется учитывать реальные задачи народного хозяйства, науки и культуры. Темы ВКР определяются выпускающими кафедрами. Общий перечень тем ВКР ежегодно обновляется.

3. Студентам предоставляется право выбора темы ВКР. Студент может предложить для ВКР свою тему с необходимым обоснованием целесообразности её разработки.

Закрепление за студентом темы ВКР по его личному письменному заявлению по представлению кафедры оформляется приказом директора вуза (или по его поручению заведующим отделением).

В соответствии с темой ВКР руководитель работы выдает студенту задание по изучению объекта практики и по сбору материала к ВКР.

Студенту выдается задание на ВКР, составленное руководителем и утвержденное заведующим кафедрой, с указанием срока окончания. Форма задания устанавливается выпускающей кафедрой и утверждается заведующим отделением. Это задание вместе с работой представляется в ГАК.

4. Приказом директора (или по его поручению заведующим отделением) по представлению кафедры назначаются руководители ВКР из числа профессоров и доцентов данного вуза. Руководителями могут быть научные сотрудники и высококвалифицированные специалисты других учреждений и предприятий, а также наиболее опытные преподаватели и научные сотрудники данного вуза.

Руководитель ВКР:

– выдает задание на ВКР;

– оказывает студенту помощь в разработке календарного графика работы на весь период дипломного проектирования (выполнения дипломной работы);

– рекомендует студенту необходимую основную литературу, справочные и архивные материалы, типовые проекты и другие источники по теме;

– проводит систематические, предусмотренные расписанием, беседы со студентом и дает ему консультации, назначаемые по мере надобности;

– проверяет выполнение работы (по частям или в целом).

5. По предложению руководителя ВКР в случае необходимости кафедре предоставляется право приглашать консультантов по отдельным разделам ВКР за счет лимита времени, отведенного на руководство ВКР.

Консультантами по отдельным разделам ВКР могут назначаться профессора и преподаватели высших учебных заведений, а также высококвалифицированные специалисты и научные работники других учреждений и предприятий. Консультанты проверяют соответствующую часть выполненной студентом работы и ставят на ней свою подпись.

6. Выпускающие кафедры должны разрабатывать и обеспечивать студентов до начала выполнения ВКР методическими указаниями, в которых устанавливается обязательный объем требований к ВКР применительно к направлению.

7. ВКР выполняется на основе глубокого изучения литературы по специальности (учебников, учебных пособий, монографий, периодической литературы, технических журналов и т. д).

В каждой ВКР должна быть разработана основная тема в соответствии с программой, одобренной кафедрой, в том числе отдельные современные и перспективные теоретические и практические вопросы. Каждая работа должна иметь соответствующие экономические обоснования.

8. Пояснительная записка к дипломной работе должна в краткой и четкой форме раскрывать теоретический замысел работы, содержать методы исследования, принятые методы расчета и сами расчеты, описание проведенных экспериментов, их анализ и выводы по ним, технико-экономическое сравнение вариантов и при необходимости сопровождаться иллюстрациями, графиками, эскизами, диаграммами, схемами и т. п.

В тех случаях, когда в работах содержатся сложные математические расчеты, для их проведения, как правило, применяется электронно-вычислительная техника.

Пояснительная записка и дипломная работа должны быть подготовлены с использованием компьютерной верстки.

Чертежи по формату, условным обозначениям, шрифтам и масштабам должны строго соответствовать требованиям действующих ГОСТов. Как правило, чертежи выполняются с использованием современных графических средств с последующим представлением их в твердой копии.
