Цепи приводные роликовые

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных цепей получили наибольшее распространение.
Существует три основных стандарта, регламентирующих параметры приводных роликовых цепей – ГОСТ 13568-97, принятый в России; ISO/R 606, британский стандарт, принятый в европейских странах, и ANSI B29.1М, принятый в США. Цепи данного вида могут быть изготовлены разборными, с прямым и изогнутым контуром пластин, а также с различными видами антикоррозионных покрытий. Размеры роликовых цепей имеют полные аналоги среди цепей американского и британского стандартов.

перейти в раздел Техподдержка

Нормативные документы:
ГОСТ 13568-97 Цепи приводные роликовые и втулочные.
Международные стандарты: ISO/R 606, ANSI B29.1М.

Цепи приводные роликовые однорядные ГОСТ 13568-97 (ПР)

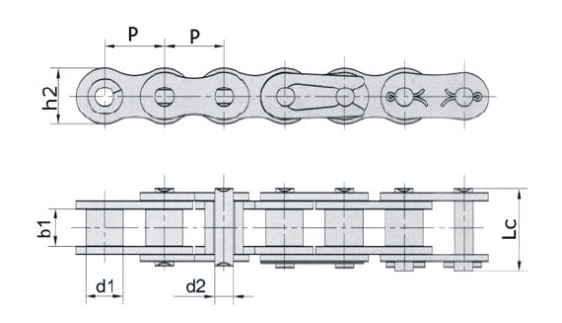

Наименование приводной роликовой цепи ПР

Обозначение цепи

Шаг цепи

Диаметр ролика цепи

Ширина между внутренними пластинами

Диаметр валика цепи

Длина валика цепи

Ширина внутренней пластины

Разрушающая нагрузка цепи

Вес одного метра цепи

ISO 606

ANSI B29.1M

P

d1

b1

d2

Lc

h2

g

мм

кН/кгс

кг/м

ПР-8-4,6

05B-1

-

8

5

3

2,31

12

7,5

4,6/460

0,20

ПР-9,525-9,1

06B-1

-

9,525

6,35

5,72

3,28

17

8,5

9,1/910

0,45

ПР-12,7-10-1

82

-

12,7

7,75

2,4

3,66

10,5

10

10,0/1000

0,30

ПР-12,7-9

81

-

12,7

7,75

3,3

3,66

12

10

9,0/900

0,35

ПР-12,7-18,2-1

-

-

12,7

8,51

5,4

4,45

19

11,8

18,2/1820

0,65

ПР-12,7-18,2

08B-1

-

12,7

8,51

7,75

4,45

21

11,8

18,2/1820

0,75

ПР-15,875-23-1

-

-

15,875

10,16

6,48

5,08

20

14,8

23,0/2300

0,80

ПР-15,875-23

10B-1

-

15,875

10,16

9,65

5,08

24

14,8

23,0/2300

1,00

ПР-19,05-31,8

12A-1

60

19,05

11,91

12,7

5,94

33

18,2

31,8/3180

1,90

ПР-25,4-60

16A-1

80

25,4

15,88

15,88

7,92

39

24,2

60,0/6000

2,60

ПР-31,75-89

20A-1

100

31,75

19,05

19,05

9,53

46

30,2

89,0/8900

3,80

ПР-38,1-127

24A-1

120

38,1

22,23

25,4

11,1

58

36,2

127,0/12700

5,50

ПР-44,45-172,4

28A-1

140

44,45

25,4

25,4

12,7

62

42,4

172,4/17240

7,50

ПР-50,8-227

32A-1

160

50,8

28,58

31,75

14,27

72

48,3

227,0/22700

9,70

ПР-63,5-354

40A-1

200

63,5

39,68

38,1

19,84

89

60,4

354,0/35400

16,00

ПР-103,2-650

-

-

103,2

46

49

24

124

65

650,0/65000

28,50

НЕ нашли? Не то? Что вы ищете?

Пример условного обозначения цепи: ПР-12,7-18,2-1
ПР - приводная роликовая ГОСТ 13568-97
12,7 - шаг цепи в мм
18,2 - разрушающая нагрузка в кН
1 - исполнение цепи

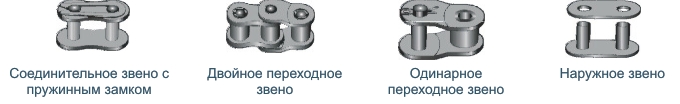

Пример условного обозначения комплектующих изделий:
СПР12,7-18,2-1 - звено соединительное к цепи
ППР12,7-18,2-1 - звено переходное к цепи
П2ПР12,7-18,2-1 - звено двойное переходное к цепи

в начало страницы

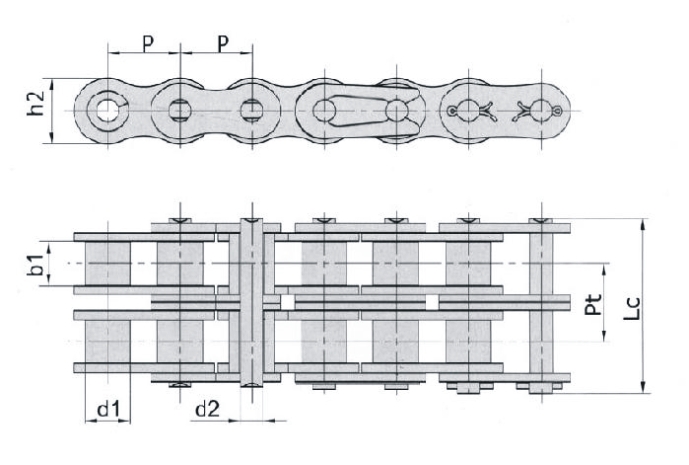

Цепи приводные роликовые двухрядные ГОСТ 13568-97 (2ПР)

Наименование приводной роликовой цепи 2ПР

Обозначение цепи

Шаг цепи

Диаметр ролика цепи

Ширина между внутренними пластинами

Диаметр валика цепи

Длина валика цепи

Ширина внутренней пластины

Разрушающая нагрузка цепи

Вес одного метра цепи

ISO 606

ANSI B29.1M

P

d1

b1

d2

Lc

h2

g

мм

кН/кгс

кг/м

2ПР-12,7-31,8

08B-2

-

12,7

8,51

7,75

4,45

35,0

11,8

31,8/3180

1,40

2ПР-15,875-45,4

10B-2

-

15,875

10,16

9,65

5,08

41,0

14,8

45,4/4540

1,90

2ПР-19,05-64

12A-2

60-2

19,05

11,91

12,7

5,94

53,4

18,2

64,0/6400

2,30

2ПР-25,4-114

16A-2

80-2

25,4

15,88

15,88

7,92

68,0

24,2

114,0/11400

2,90

2ПР-31,75-177

20A-2

100-2

31,75

19,05

19,05

9,53

82,0

30,2

177,0/17700

3,10

2ПР-38,1-254

24A-2

120-2

38,1

22,23

25,4

11,1

104,0

36,2

254,0/25400

5,00

2ПР-44,45-344

28A-2

140-2

44,45

25,4

25,4

12,7

110,0

48,87

14,40

7,30

2ПР-50,8-453,6

32A-2

160-2

50,8

28,58

31,75

14,27

130,0

48,3

453,6/45360

11,00

Пример условного обозначения цепи: 2ПР-31,75-177
2 - рядность цепи ГОСТ 13568-97
ПР - приводная роликовая
31,75 - шаг цепи в мм
177 - разрушающая нагрузка в кН

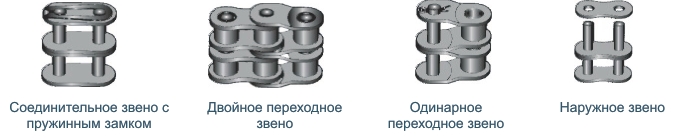

Пример условного обозначения комплектующих изделий:
С - 2ПР - 31,75-177 - звено соединительное к цепи
П - 2ПР - 31,75-177 - звено переходное к цепи
П2 - 2ПР - 31,75-177- звено двойное переходное к цепи

в начало страницы

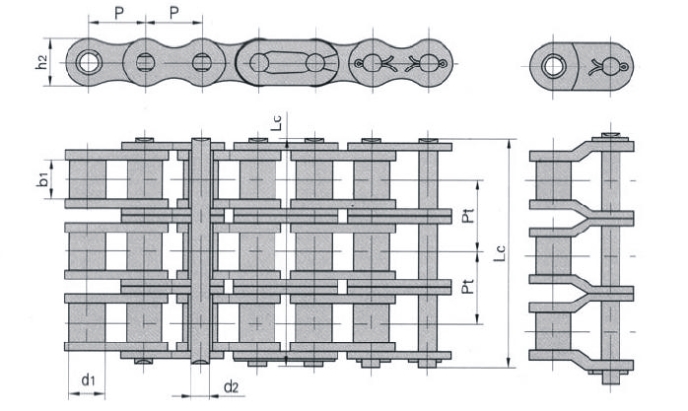

Цепи приводные роликовые трехрядные ГОСТ 13568-97 (3ПР)

Наименование приводной роликовой цепи 3ПР

Обозначение цепи

Шаг цепи

Диаметр ролика цепи

Ширина между внутренними пластинами

Диаметр валика цепи

Длина валика цепи

Ширина внутренней пластины

Разрушающая нагрузка цепи

Вес одного метра цепи

ISO 606

ANSI B29.1M

P

d1

b1

d2

Lc

h2

g

мм

кН/кгс

кг/м

3ПР-12,7-45,4

08B-3

-

12,700

8,51

7,75

4,45

50,0

11,8

45,4/4540

2,00

3ПР-15,875-68,1

10B-3

-

15,875

10,16

9,65

5,08

57,0

14,8

68,1/6810

2,80

3ПР-19,05-96

12A-3

60-3

19,050

11,91

12,7

5,94

76,2

18,2

96,0/9600

4,30

3ПР-25,4-171

16A-3

80-3

25,400

15,88

15,88

7,92

98,0

24,2

171,0/17100

7,50

3ПР-31,75-265,5

20A-3

100-3

31,750

19,05

19,05

9,53

120,0

30,2

265,5/26550

11,00

3ПР-38,1-381

24A-3

120-3

38,100

22,23

25,4

11,1

150,0

36,2

381,0/38100

16,50

3ПР-44,45-517,2

28A-3

140-3

44,450

25,4

25,4

12,7

160,0

42,4

517,2/51720

21,70

3ПР-50,8-680,4

32A-3

160-3

50,800

28,58

31,75

14,27

190,0

48,3

680,4/68040

28,30

Пример условного обозначения цепи: 3ПР-38,1-381
3 - рядность цепи ГОСТ 13568-97
ПР - приводная роликовая
38,1 - шаг цепи в мм
381 - разрушающая нагрузка в кН

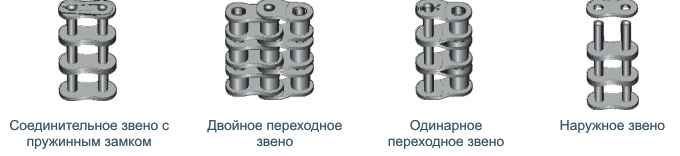

Пример условного обозначения комплектующих изделий:
С - 3ПР - 38,1 - 381 - звено соединительное к цепи
П - 3ПР - 38,1 - 381 - звено переходное к цепи
П2 - 3ПР - 38,1 - 381 - звено двойное переходное к цепи

в начало страницы

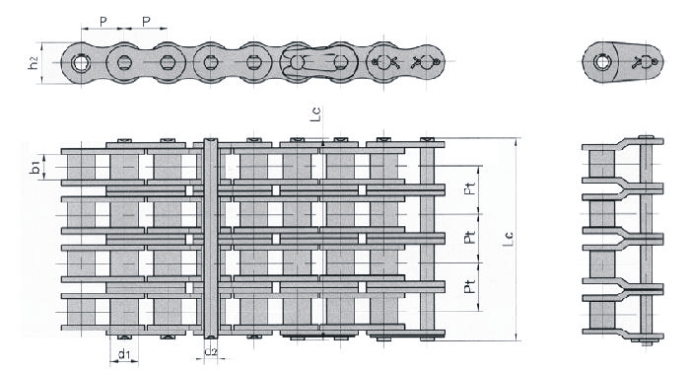

Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР)

Наименование приводной роликовой цепи 4ПР

Обозначение цепи

Шаг цепи

Диаметр ролика цепи

Ширина между внутренними пластинами

Диаметр валика цепи

Длина валика цепи

Ширина внутренней пластины

Разрушающая нагрузка цепи

Вес одного метра цепи

ISO 606

ANSI B29.1M

P

d1

b1

d2

Lc

h2

g

мм

кН/кгс

кг/м

4ПР-19,05-128

12A-4

60-4

19,05

11,91

12,7

5,94

101,9

18,2

128/12800

5,75

4ПР-19,05-155*

-

-

19,05

11,91

12,7

5,94

101,9

18,2

155/15500

6,80

4ПР-25,4-228

16A-4

80-4

25,40

15,88

15,88

7,92

129,9

24,2

228/22800

10,90

4ПР-31,75-355

20A-4

100-4

31,75

19,05

19,05

9,53

157,5

30,2

355/35500

14,70

4ПР-38,1-508

24A-4

120-4

38,10

22,23

25,4

11,1

197,1

36,2

508/50800

22,00

4ПР-50,8-900

32A-4

160-4

50,80

28,58

31,75

14,27

252,3

48,3

900/90000

38,00

Пример условного обозначения цепи: 4ПР-50,8-900
4 - рядность цепи ГОСТ 13568-97
ПР - приводная роликовая
50,8 - шаг цепи в мм
900 - разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий:
С - 4ПР - 50,8 - 900 - звено соединительное к цепи
П - 4ПР - 50,8 - 900- звено переходное к цепи
П2- 4ПР - 50,8 - 900- звено двойное переходное к цепи

в начало страницы

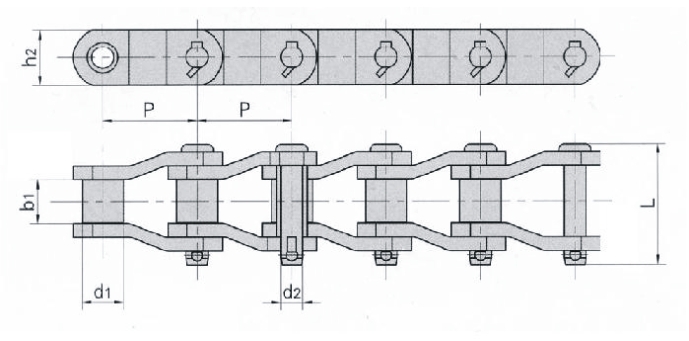

Цепи приводные роликовые с изогнутыми пластинами ГОСТ 13568-97 (ПРИ)

Для увеличения износостойкости изготавливают цепи с изогнутыми пластинами. В приводной роликовой цепи с изогнутыми пластинами может быть только нечетное количество звеньев.

Наименование приводной роликовой цепи с изогнутыми звеньями (ПРИ)

Шаг цепи

Диаметр ролика цепи

Ширина между пластинами

Диаметр валика цепи

Длина валика цепи

Ширина пластины цепи

b max

Разрушающая нагрузка на цепь

Вес 1 метра цепи

P

d1

b1

d2

Lc

h2

мм

Q min

q

мм

кН/кгс

кг/м

ПРИ-78,1-360

78,1

33,3

38,10

17,15

102

45,5

51,0

360/36000

14,5

ПРИ-78,1-400

78,1

40

38,10

19

102

56

51,0

400/40000

19,8

ПРИ-103,2-650

103,2

46

49,00

24

135

60

73,0

650/65000

28,8

ПРИ-140-1200

140

65

80,00

36

182

90

94,0

1200/120000

63

Пример условного обозначения цепи: ПРИ-103,2-650
ПРИ - приводная роликовая с изогнутыми пластинами
103,2 - шаг цепи в мм
650 - разрушающая нагрузка в КН

в начало страницы

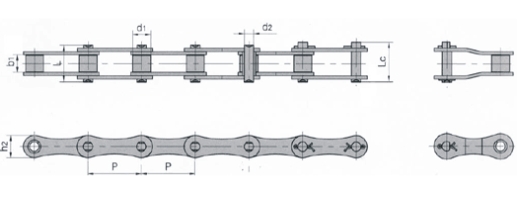

Цепи приводные роликовые длиннозвенные ГОСТ 13568-75 (ПРД)

Приводные роликовые длиннозвенные цепи предназначены для использования в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра. Длиннозвенные цепи конструируются на базе приводных роликовых цепей ПР с увеличенным вдвое шагом. Рабочая нагрузка цепей данного типа ниже, чем у обычных роликовых цепей такого же шага.

Наименование приводной роликовой цепи ПРД

Обозначение цепи

Шаг цепи

Диаметр ролика цепи

Ширина между внутренними пластинами

Диаметр валика цепи

Длина валика цепи

Ширина внутренней пластины

Разрушающая нагрузка цепи

Вес одного метра цепи

ISO 606

ANSI B29.1M

P

d1

b1

d2

Lc

h2

g

мм

кН/кгс

кг/м

ПРД-31,75-2300

210В

-

31,75

10,16

9,65

5,08

24

14,8

23,0/2300

0,6

ПРД-38-3000

-

-

38

15,88

22

7,92

42

21,3

30,0/3000

1,87

ПРД-38-4000

-

-

38,00

15,88

22

7,92

47,0

21,3

40,0/4000

2,1

ПРД-50,8-6000

216А

2080

50,80

15,88

15,88

7,92

39,0

24,2

60,0/6000

1,9

ПРД-63,5-8900

220А

2100

63,50

19,05

19,05

9,53

46,0

30,2

89,0/8900

2,6

ПРД-76,2-12700

224А

2120

76,20

22,23

25,4

11,1

57,0

36,2

127,0/12700

3,8

Пример условного обозначения цепи: ПРД-38-4000
ГОСТ 13568-75
ПРД - приводная роликовая длиннозвенная
38,0 - шаг цепи в мм
4000 - разрушающая нагрузка (Н)

Примеры условного обозначения комплектующих изделий:
СПРД38,0-4000- звено соединительное к цепи
ППРД38,1-4000- звено переходное к цепи
