Модуль пайки Inertec

Модуль пайки

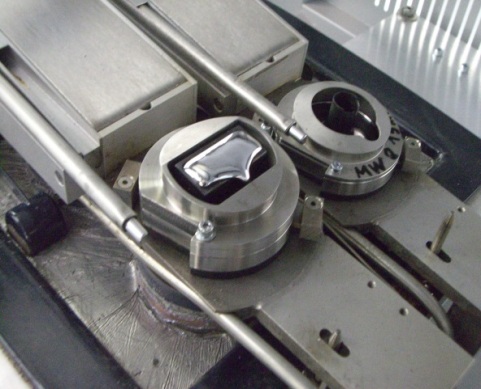

Модули пайки Inertec разработаны для пайки с использованием безсвинцовых припоев и имеют специальное защитное покрытие ванн и магистралей подачи припоя. Ванны с припоем имеют большой внутренний объем ( до 60 кг) , что позволяет достичь высокий равномерности прогрева припоя перед и во время пайки. В паяльных модулях Inertec используется уникальная технология локального подогрева места пайки горячим азотом, проходящим через блок пайки. На паяльный модуль может быть установлена система с 2 разными паяльными насадками. Данное решение позволяет решить сразу несколько трудностей:

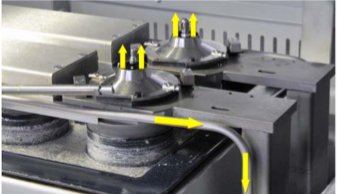

Паять сложную продукцию требующую различных насадок без остановки на переналадку ( например одновременная пайки многовыводных коннекторов с мелким шагом и толстых выводов одиночных элементов). Возможность использования 2 разных типов припоя для 1 изделия без переналадки и остановки. Возможность пайки по смешанной технологии ( свинцовый припой + безсвинцовый)

Паяльные насадки

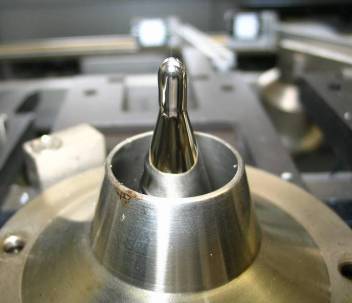

Компания Inertec предлагает широкий ассортимент насадок для пайки. Сама насадка представляет собой сборную конструкцию, позволяет пользователю сменить только внутренний вкладыш, что значительно снизит эксплуатационные расходы. Размеры насадок – от 4 до 30 мм Для пайки мелких контактов возможно использование смачиваемых паяльных насадок диаметров от 2,5 мм

Модуль флюсования

Система микрокапельного флюсования позиционирует распыляющую головку с точностью +/- 0,1 мм. Флюсование происходит параллельно с процессом предварительного нагрева и пайки, что позволяет не увеличивать время производства изделия. На систему могут устанавливаться различные распыляющие головки для работы с различными флюсами.

Система предварительного нагрева

В системах селективной пайки серии ELS предварительный нагрев двусторонний. С верхней стороны плата подогревается постоянно в процессе пайки. Нижний ИК нагрев производиться непосредственно перед циклом пайки для исключения термоудара.

Основные технические характеристики

Габариты	Д 3150 мм x Ш 1100 мм x В 1800 мм
Вес	1000 кг
Тип контроллера управления	Компьютер, PLC Beckhoff
Интерфейсы подключения	USD, Ethernet
Процессная камера	Опционально
Габариты платы мин/макс	20 мм x20 мм/ 460 мм x 460 мм
Угол пайки	От 0 до 7 градусов
Тип флюсователя	Микрокапельный
Тип флюса	Любой флюс на спиртовой основе с содержанием твердых частиц не более 5%
Паяльная ванна	Объем 40-50 кг
Типы паяльных насадок	Смачиваемые припоем – от 2,5 мм до 8 мм
Несмачиваемые припоем – от 4 мм до 23 мм
Высота волны припоя	Программный контроль от 3 до 40 мм
Потребление азота	от 2 до 6 куб. метров в час
Чистота азота	не менее 99,99 % рекомендованная чистота - 99,995 %
