Трехслойная пластмассовая лента с асимметрическим дизайном с основой пленки из стабилизированного полиэтилена и пластиковым бутилкаучуком с двух сторон. Однородность бутилкаучука, с одной стороны, обращенной к поверхности трубы, должна быть сформирована таким образом, чтобы при напряжении, он стекал по неровной поверхности стали. Для облегчения правильного применения этот бутиловый слой должен быть черного цвета. Слой серого бутила на ленте должен касаться стали, и это всегда должен быть самый толстый слой бутилкаучука.
Для того чтобы избежать отслоения, лента должна содержать промежуточные слои.
Лента должна быть полностью совместима со свойствами грунта. Она должна соединяться между слоями и в соединениях внахлестку и должна обладать прокладочной бумагой или пленкой.
Размер рулонов ленты
a) Применение вручную внутренний диаметр рулона 41 мм
Длина ленты 15 м
Ширина ленты 50 и 100 мм
b) Использование упаковочной машины, внутренний диаметр рулона 41 мм
Длина ленты 15 м
Ширина ленты 50 и 100 мм
c) Использование упаковочной машины, внутренний диаметр рулона 78 мм
Длина ленты зависит от диаметра трубы
Ширина ленты 100 и 150 мм
d) Использование упаковочной машины, внутренний диаметр рулона 78 мм
Длина ленты зависит от диаметра трубы
Ширина ленты 100 и 150 мм
Внешняя лента - механическая защита
Двухслойная пластмассовая лента с основой пленки из стабилизированного полиэтилена и пластиковым бутилкаучуком на одной стороне. Внешняя лента должна быть полностью совместима со свойствами внутренней ленты. Внешняя лента должна соединяться с внутренней лентой в местах контакта.
Во избежание отслоения между защитной пленкой и бутилкаучуком, лента должна содержать средний слой.
Ленточные системы
Ленточные системы должны соответствовать стандартам 12068 (прочный класс C-50) and DIN 30672 (прочный класс C-50).
Структура:
Грунтовая краска Совместим с внутренней оболочкой
Внутренний слой 2 слоя (мин. 50% соединение внахлестку)
Внешний слой 2 слоя (мин. 50% соединение внахлестку)
Свойства:
Электрическое сопротивление изоляции > 1010 ом. ⋅ кв. м.
(DIN 30672)
Объёмное сопротивление (ASTM-D 257) > 1015 ом. ⋅ см
Сила сцепления со сталью (EN 12068, ASTM-D 1000)
23°C, Скорость отслаивания 10 мм/мин ≥ 20 Н/см
50°C, Скорость отслаивания 10 мм/мин ≥ 2.0 Н/см
23°C, Скорость отслаивания 100 мм/мин ≥ 40 Н/см
50°C, Скорость отслаивания 100 мм/мин ≥ 4.0 Н/см
Сила сцепления ленты с лентой (EN 12068, ASTM-D 1000)
23°C, Скорость отслаивания 100 мм/мин ≥ 40 Н/см
50°C, Скорость отслаивания 100 мм/мин ≥ 4.0 Н/см
(EN 12068) при 50°C ≥ 1.0 мм
Остаточная толщина при стержневой нагрузке
10 Н/мм2 ( Rod-∅ 1,8 мм)
Ударопрочность
EN 12068 ≥ 15 Дж
ASTM-G 14 ≥ 9 Дж
Прочность соединения внахлёстку при сдвиге при 50°C (EN 12068) ≥ 5 Н / см2
Упаковочное оборудование
Чтобы установить ручные рулоны с внутренним диаметром 41 мм - согласно пункту а) ручная упаковочная машина должна автоматически удалять антиадгезионную пленку с трехслойной ленты во время применения, установки постоянного нахлеста и напряжения ленты.
Чтобы установить рулоны с пластиковым внутренним диаметром в 78 мм, согласно пунктам с) и d) должно быть задействовано необходимое количество упаковочных машин. Они должны автоматически удалять антиадгезионную пленку с внутренней ленты во время применения, установки постоянного нахлеста и напряжения ленты.

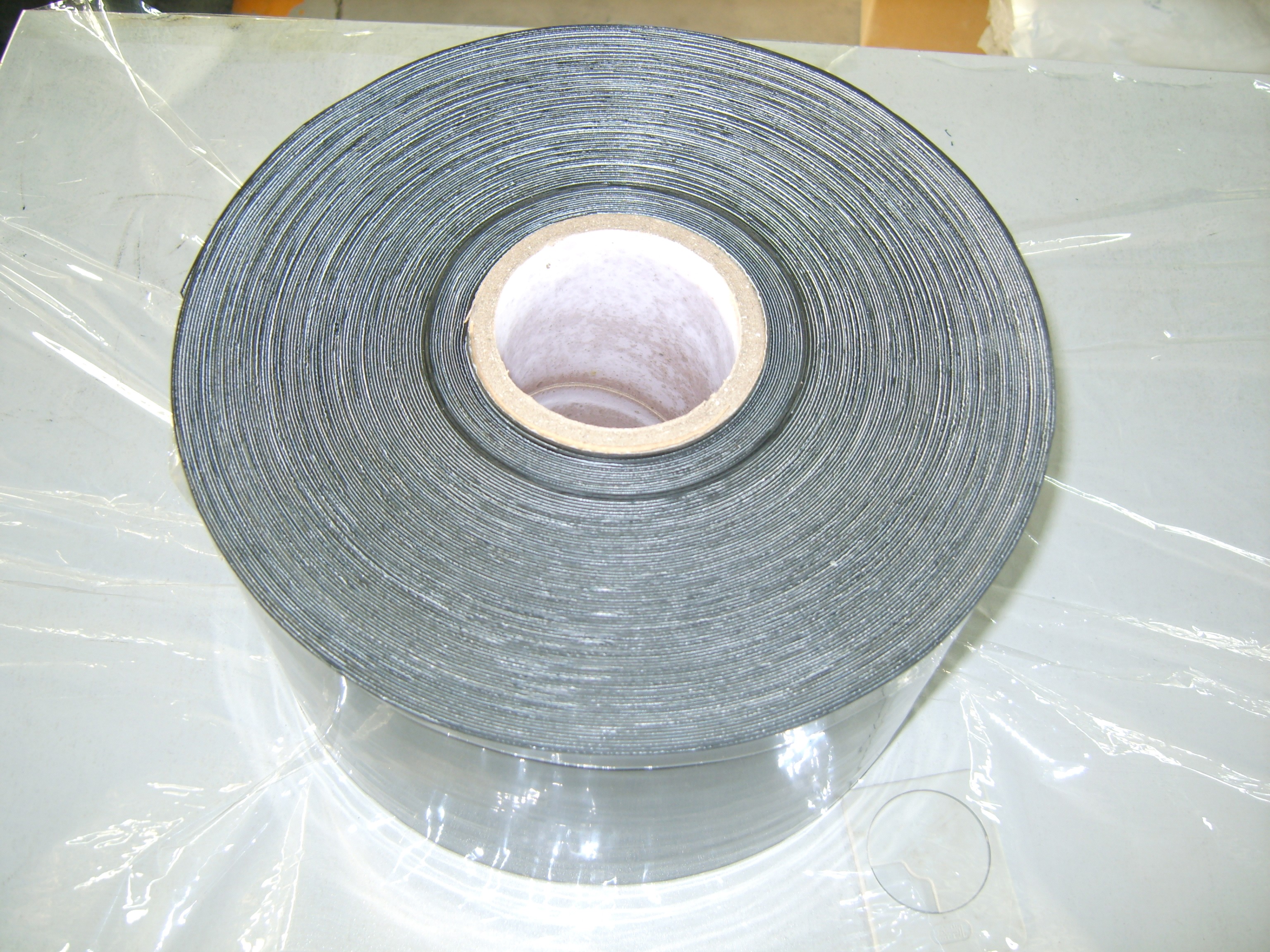

Полиэтиленовая битумная/ бутил-каучуковая лента (T 600)
Описание
Антикоррозийные ленты серии Т200 используются при низких температурах для изоляции нефтяных, газовых, нефтехимических, канализационных подземных и наземных трубопроводов, а также для обеспечения водонепроницаемости.
Битумная лента может устанавливаться после нанесения грунтовки вручную или с помощью упаковочной машины.
Структура
Лента состоит из трех слоев
Основа пленки:специальная смесь из стабилизированного полиэтилена
Клей: на базе битума или бутил-каучука с добавлением активированной смолы
Прокладка: антиадгезионная пленка, обработанная силиконом
Особенности:
_ Сверхпрочный битум бутил-каучук и клей
_ Высокое качество сцепления с трубой
_ Гибкость обеспечивает экстра защиту в чувствительных к внешним воздействиям местах
_ Хорошее прилегание и однородная одинаковая толщина
_ Легко устанавливается без использования специального оборудования
_ Совместима с обычными покрытиями для труб
_ Устойчивость к катодному отслаиванию
_ Устойчивость к УФ
_ Может использоваться для широкого спектра температур
- Лента разработана для использования при низких температурах
Технические характеристики:
Физические свойства | Единица измерения | Метод испытаний | Основные значения | |||
Общая толщина | Мил. | ASTM D 1000 | 40мил. | 50мил. | 60мил. | 65мил. |
Прочность на разрыв | фунт/дюйм | ASTM D 1000 | 30(5кг/см) | 35(6.3кг/см) | 39(7кг/см) | 42(7.5кг/см) |
Относительное удлинение при разрыве | % | ASTM D 1000 | 400 | 400 | 450 | 500 |
Длина | 25м | 20м | 15м | 10м | ||
Ширина | 2“,4”,6”,9” | |||||
Прочность на отслаивание от загрунтованной трубы | унц./дюйм | ASTM D 1000 | 269(3кг/см) | 296(3.3кг/см) | 314 (3.5кг/см) | 340(3.8кг/см) |
Прочность на отрыв от защитной пленки | унц./дюйм | ASTM D 1000 | 90(1кг/см) | 90(1кг/см) | 117(1.3кг/см) | 135(1.5кг/см) |
Диэлектрическая прочность | кВ/мм | ASTM D 1000 | 42 | 42.6 | 43 | 43.8 |
Объемное сопротивление | Ом. м. | ASTM D 257 | 2.5 X 1012 | 2.5 X 1012 | 2.5 X 1012 | 2.5 X 1012 |
Скорость передачи водяного пара | г/ кв. м. /24ч | ASTM E 96 | 0.06 | 0.05 | 0.03 | 0.02 |
Поглощение воды | % | ASTM D 570 | 0.1 | 0.1 | 0.1 | 0.1 |
Температура применения | °F | -31-+160 (-35-+70℃) | ||||
Макс. рабочая температура | °F | -40-+176 (-40-+80℃) |
7、Полиэтиленовая гидроизоляционная лента(T 500)
Описание
Лента Т500 используется при низких температурах для металлических труб и для обеспечения водонепроницаемости при плохих погодных условиях.
Структура
Основа пленки : тканый полиэтилен
Клейкий слой: Бутилкаучук битум
Применение
Водонепроницаемость | Защита труб |
– Водонепроницаемая мембрана, используемая для зданий, фундаментов, торговых центров, мостов, сооружений дорожного движения, парковок с асфальтным покрытием и т. д. -Сверхпрочная водонепроницаемая мембрана высокой производительности для сооружений стратегически важного значения и инженерных работ - Зашита от воды и влаги и от проникновения в бетон солей. -Защита стен, полов, крыш, фундамента и т. д. от плохих погодных условий, дождя и щелочных солей. | _ Сварные швы _ Отводы _ Арматура _ Незащищенный трубопровод _ Восстановление и ремонт труб |
Особенности
|
